在工业自动化控制系统中,485总线因其强大的抗干扰能力、长距离传输特性以及支持多点通信的特点,
成为工业通信的核心技术之一。然而,为了确保数据传输的可靠性和完整性,对485信号进行准确的测量
与分析是必不可少的步骤。本指南将为您介绍485信号测量工具的选择、测量步骤及注意事项,帮助您轻松掌握这一重要技能。
测量工具选择
为了准确测量485信号,通常需要以下几种关键设备:

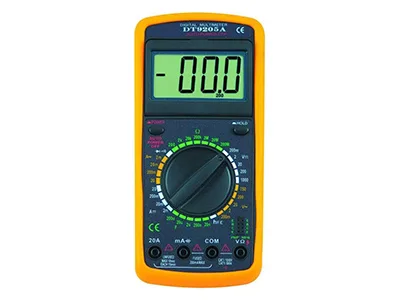

数字万用表：用于检测线路是否正常连接以及线路间的电压差。

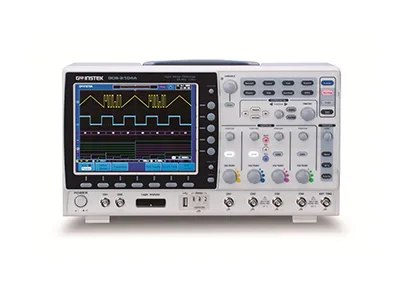

示波器：用来观察信号波形,分析信号完整性及是否存在噪声干扰。

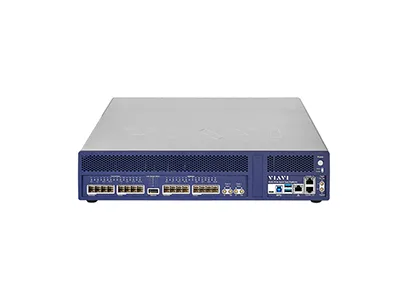

协议分析仪：用于解析数据帧结构,检查数据传输的正确性,如有无错误码或数据丢失。
485信号的测量步骤
确认设备状态：确保所连接的设备处于工作状态,并检查485总线上是否存在可能的干扰源。
使用万用表测量：将数字万用表设置为直流电压档,用红表笔接收端(RXD),黑表笔接GND,读取电压值。正常情况下,空闲时的电平应接近+2V或-2V。
使用示波器观察波形：将示波器探头接发送端(TXD)和GND之间,观察信号波形。理想状态下,波形应为清晰的逻辑高低电平转换,无明显毛刺干扰。
协议分析验证：
使用协议分析仪捕获并解析485总线上的数据帧,进一步验证数据传输的正确性,检查是否有错误数据或丢包现象。
测量时需注意的关键点
为了确保测量结果的准确性并保障系统的稳定运行,需要注意以下几个重要事项:
环境控制：避免在强电磁干扰环境中测量,以防干扰影响信号质量。
设备校准：确保使用的万用表、示波器等设备经过校准并处于良好工作状态。
正确接线：确保485信号的A、B线正确连接至测量设备,以防不正确的接线导致误读。
信号完整性检查：关注波形信号是否有扭曲、失真或噪声干扰现象。
共模抑制措施：测量差分信号时,应保证测量系统的共模抑制性能良好,以减少噪声影响。
负载因素考量：考虑总线负载对信号质量的影响,过重或过轻的负载都会影响测量可靠性。
设备电源稳定性：保持测量设备供电电源稳定,避免因电源波动导致测量误差。
正确设置测量模式：在使用示波器时,选择适当的测量模式(如直流耦合)以正确观察信号。
协议一致：确保测量软件的通信参数(波特率、数据位、停止位等)与485协议一致。
安全措施：连接设备时采取必要的安全防护措施,避免意外触电或损坏设备。
通过上述工具和步骤的正确实施,我们可以全面评估485信号的品质和状态。从信号波形的完整
性到数据的传输准确性,合理的测量与分析手段能够有效提高工业自动化系统的稳定性。同时
随着测量工具的持续发展,未来的485信号测量过程将变得更加简单、效率更高。掌握这些技术
是保障工业生产顺利进行的重要环节。
