一、工业现场的电磁干扰从何而来
工业自动化环境中充斥着大量电磁干扰源，这是导致传感器信号异常、数据跳变、测量精度下降的最常见原因之一。了解干扰来源是解决问题的第一步。
主要干扰源分类：
变频器（VFD）：变频器通过PWM调制改变电机转速，其输出端产生的高频谐波（2kHz~20kHz）是工业现场最强的干扰源之一，可通过电源线和空间辐射两条路径影响传感器。
大功率接触器和继电器：线圈断电时产生的反向电动势（氮气灭弧）可达数千伏，通过电源网络引导到同一回路的其他设备。
电焊机和切割设备：瞬时电弧电流可达数百安培，产生的宽频带电磁脉冲可影响数十米范围内的所有电气设备。
电机启动电流：电机直接启动时电流可达额定电流的5~7倍，在配电线路中产生压降，影响同一线路传感器的供电稳定性。
高频通信设备：无线通信设备、对讲机等的高频信号可能在传感器线缆中产生感应电流。
二、传感器信号异常的典型表现形式
信号数值跳变：测量值在真实值附近无规律跳变，跳变幅度从几十到几百个计数单位不等。
信号漂移：静止状态下测量值缓慢偏移，偏移速度随干扰源工作状态变化。
输出信号抖动：模拟量输出（如4-20mA）在小范围内持续抖动，导致PID控制振荡。
通信丢包：数字输出（RS485/Modbus）出现数据帧丢失或校验错误。
设备死机重启：严重干扰可能导致PLC或传感器控制系统死机重启。
三、实战干扰排查流程
第一步：观察干扰时机
记录干扰发生的时间规律——是持续存在还是只在特定设备运行时出现？如果只在某台设备启动时出现，该设备就是最大嫌疑对象。
第二步：检查接地系统
确认传感器和PLC的接地是否良好。测量接地电阻应小于4Ω。用示波器观察信号地与大地之间的电位差，正常情况下应小于50mV。
第三步：检查布线
传感器信号线是否与动力线（380V/220V）平行走线？平行长度超过10m时必须分离，间距不小于30cm，或采用金属桥架隔开。
第四步：检查屏蔽层
带屏蔽层的信号线，屏蔽层必须单端接地（通常在信号接收端接地），而非两端接地，否则会形成地环流，反而引入干扰。
四、六种实战解决方案
方案一：优化布线布局（最有效）

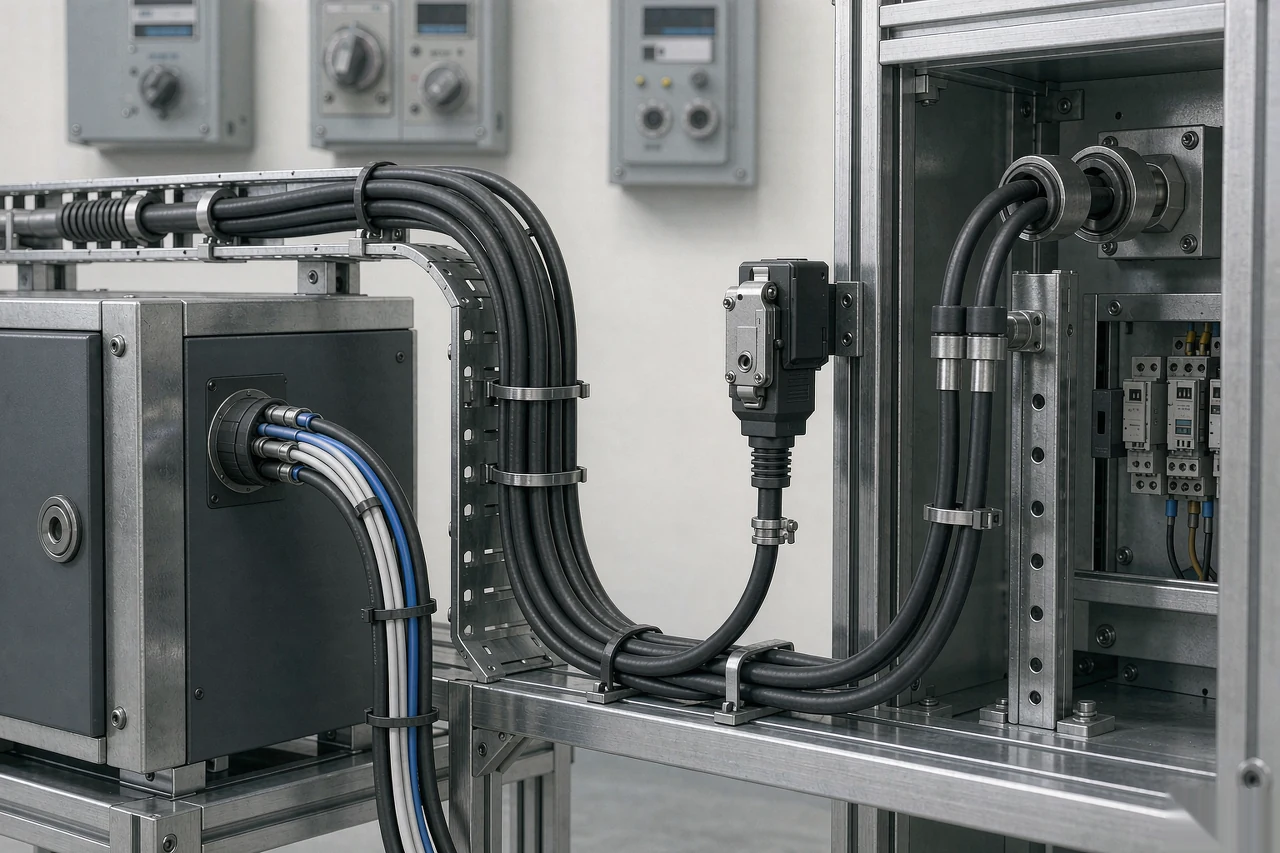

将传感器信号线与动力线分开布线，使用独立的线槽或金属桥架。信号线走在上层的桥架，动力线走下层。无法避免交叉时，交叉角度应尽量接近90°。
方案二：信号线屏蔽与正确接地
选用带编织铜网屏蔽层的双绞信号线，屏蔽层包裹率不小于85%。接地方式采用单点接地（在PLC端接地），接地线应短而粗（截面积不小于2.5mm²）。
方案三：信号滤波器
在传感器输出端加装RC滤波器或EMI滤波器，滤除高频干扰成分。对于模拟量信号，常见参数为10mH电感串联+100nF电容并联的PI型滤波器。
方案四：信号隔离器
在干扰严重的场合，在传感器与PLC之间串入信号隔离器，切断地环路的干扰传播路径。隔离器支持4-20mA、0-10V、RS485等多种信号类型。
方案五：独立供电
为传感器单独配置稳压电源，避免与大功率设备共享同一供电回路。传感器电源应具备EMI抑制功能，纹波噪声小于100mV。
方案六：选用更高抗干扰等级的产品
在干扰无法根本消除的场合（如大型焊装车间），选型时应优先考虑具有CE认证、EMC测试报告的工业级传感器，其抗干扰能力通常比普通产品高一个等级。
五、接地系统设计要点
| 接地类型 | 作用 | 设计要点 |
| 保护接地（PE） | 设备漏电时保护人身安全 | 接地电阻小于10Ω，与电源中性点连接 |
| 信号接地（SG） | 为传感器信号提供参考零点 | 单点接地，避免地环路 |
| 屏蔽接地 | 抑制电磁辐射干扰 | 屏蔽层单点接地，通常在接收端 |
| 防雷接地 | 泄放雷电流 | 独立接地系统，接地电阻小于10Ω |
六、不同干扰场景的推荐方案
变频器附近（最常见）：独立供电 + 信号隔离器 + 单点屏蔽接地，三合一方案效果最佳。
电焊机车间：选用具有宽温、抗振认证的工业级传感器；所有线缆走金属管或金属桥架；加装TVS二极管或浪涌保护器。
长距离传输（大于50m）：优先选用数字输出（RS485/Modbus），而非模拟量；终端加装120Ω匹配电阻；使用光隔延长传输距离。
户外或潮湿环境：传感器防护等级不低于IP67；所有连接器使用防水型；定期检查防水密封圈。
