位移传感器读数漂移、末位跳动、偶尔窜一个离谱值，很多人第一反应是传感器坏了。但按经验，先把供电量一遍，能排除掉相当一部分问题。传感器输出的是电压或电流信号，而它的内部基准、放大倍数、AD 转换，全部以供电电压为参照——供电一动，输出必然跟着动。这篇讲供电到底影响了什么、现场怎么量、以及怎么做才能稳。
一、供电波动影响了什么
不管是光电式、磁致伸缩式、LVDT 还是电位计式，内部都有一个参考环节。输出信号是「测到的量」与「参考量」比较之后的结果。如果参考量本身就是波动的，那么输出就带上了这个波动。
具体表现为三种：
- 零点漂移：参考电压变了，零位输出跟着偏。表现是「没动位置，读数慢慢跑」。
- 灵敏度变化：满量程输出跟着供电变。表现是「同一个位置，两次测量读数不一样」。
- 噪声与跳动：供电纹波直接叠加到输出上。表现是「末位数字一直在抖」。
这三样都不会让传感器彻底不工作，所以特别容易被误判成「传感器精度不够」。
二、三种典型的供电问题
1. 纹波太大
开关电源输出不是纯直流，上面叠加着与开关频率同频的高频纹波。便宜的电源、老化的电源、负载偏轻的电源，纹波都会明显变大。纹波进了传感器，就变成输出的高频噪声，末位数字自然抖。
2. 容量不够或负载突变
常见场景是一个电源带一整套设备：传感器、继电器、电磁阀、指示灯全挂在同一路 24V 上。继电器吸合、电磁阀动作的瞬间，电源输出被拉低一下，传感器输出跟着跳一下。判断特征：读数跳变的时刻与某个执行元件动作的时刻对得上。
处理办法很直接：把传感器和执行元件的供电分开。哪怕用同一个电源，也要从电源端引两路独立的线，不要从继电器端子板上串接过去。
3. 地环路与共地干扰
传感器本体在设备上、控制柜在电柜里，两边各自接地，两个接地点之间存在电位差，这个电位差就会串进信号回路。表现是读数里出现与工频相关的噪声，或者屏蔽层发热。
处理原则：信号回路的 0V 只在一点接地；屏蔽层也在同一侧单点接地；传感器外壳与设备本体可靠等电位连接。不要两端都接，也不要靠拧在涂了漆的支架上「接地」。
三、怎么量：万用表看不出来
这是现场最容易走偏的一步。用万用表量 24V，显示 24.0V 很正常，但纹波可能已经很大了——万用表测的是平均值，看不出峰峰值。
正确做法是用示波器看供电端的波形：
- 看纹波的峰峰值有多大；
- 看有没有与继电器、变频器动作同步的跌落；
- 看 0V 与设备地之间有没有电位差（两通道相减）。

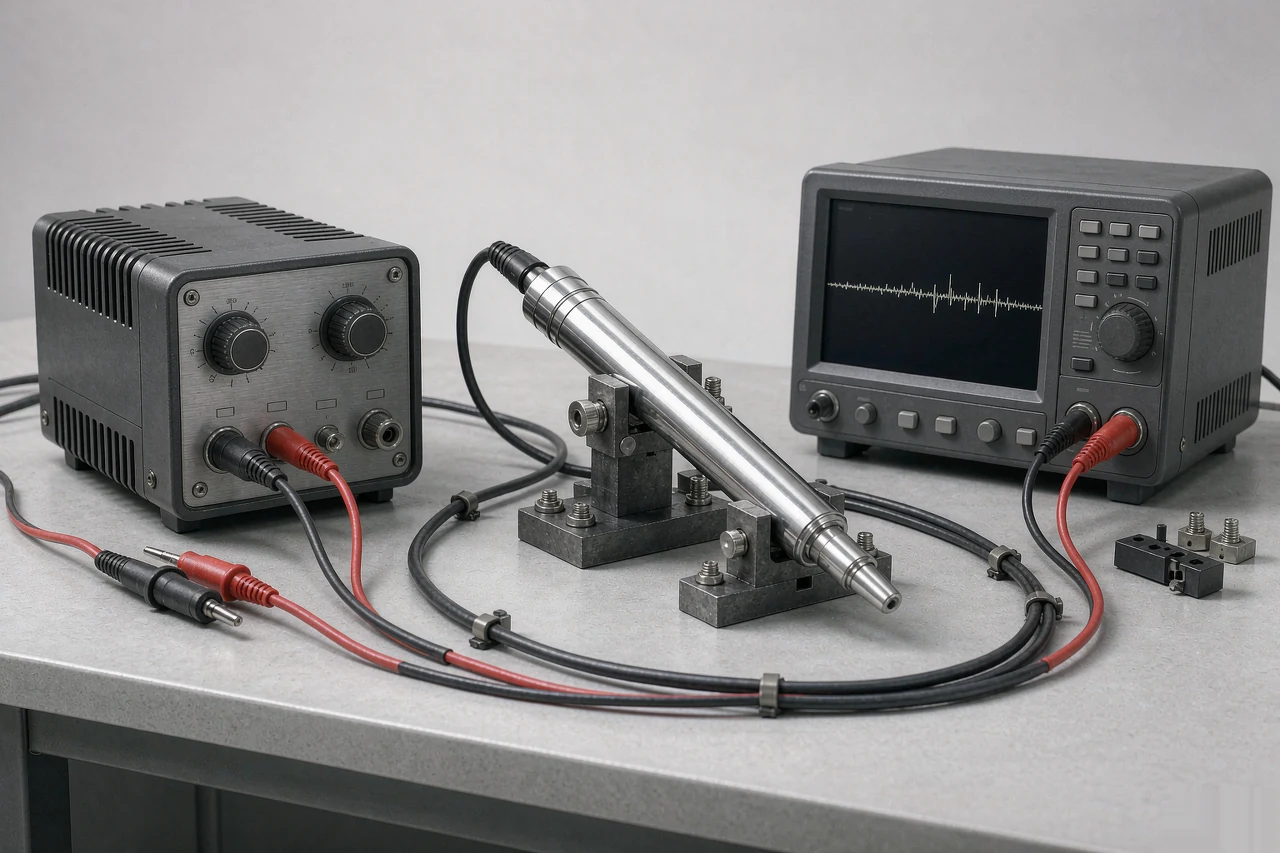

没有示波器时，可以做一个简单的判断：把传感器单独用一只稳压电源供电（不接设备的其他负载），看读数是否稳定。如果单独供电就稳、接到设备上就跳，那问题基本确定在供电或地线上，不在传感器。
四、六个措施
- 选低纹波电源：选纹波和噪声指标明确的工业级开关电源，不要用照明或消费类的电源适配器。电源容量按总负载的 1.5 倍以上留余量。
- 隔离或独立供电：干扰严重的现场给传感器单独配一路电源，或加隔离电源模块，把传感器回路与动力回路在电气上隔开。
- 加滤波：在传感器供电端子就近并接滤波电容（按厂家推荐值），或者在电源输出端加 LC 滤波。注意电容要装在传感器侧，装在电源侧对长线没用。
- 线径与压降：供电线越长、线径越细，压降越大。长距离供电时要按电流算压降，确保传感器端电压还在规定范围内。
- 布线分开：供电线与信号线、动力线分槽走；必须交叉时垂直交叉，不要长距离平行。
- 定期检查：电源模块是有寿命的元件，电解电容老化后纹波会逐渐变大。把供电电压和纹波纳入设备点检项目，比坏了再换划算。
五、上电顺序与瞬态
有些系统上电瞬间会有一个尖峰，或者几个设备上电时序不同导致某一路先得电、某一路后得电。对传感器来说，短暂掉电再恢复，可能导致电子头复位、零点重新初始化，表现是「停机再开，位置读数变了」。
处理办法：确认控制器与传感器的上电顺序，必要时给传感器加延时上电或掉电保持；对于绝对输出型传感器，复位后读数应该自己恢复，如果恢复不了，要检查是不是零点被重新学习了。
六、现场排查顺序
- 量传感器端供电电压，确认在标称范围内；
- 用示波器看纹波与瞬态跌落；
- 把传感器单独供电，观察读数是否稳定；
- 检查 0V 与地之间的电位差、屏蔽层接地方式；
- 检查是否有大功率负载与传感器共用一路电源；
- 以上都正常，再判断传感器本身。
把顺序反过来做——先换传感器——往往换完还是跳，白花一笔钱。易测电气提供位移传感器与配套供电、信号调理附件，选型时可一并核对供电与接地方案，欢迎来电沟通。
