引言

在工业自动化领域，精确测量物体的位置、位移和液位是实现精准控制的关键。磁致伸缩位移传感器 作为目前精度最高、稳定性最好的非接触式位移测量设备之一，广泛应用于液压系统、注塑机、机床、钢铁冶金等行业。

本文将系统介绍磁致伸缩位移传感器的工作原理、技术优势、典型应用场景以及选型要点，帮助工程师快速掌握这一精密测量器件。

一、磁致伸缩位移传感器的工作原理

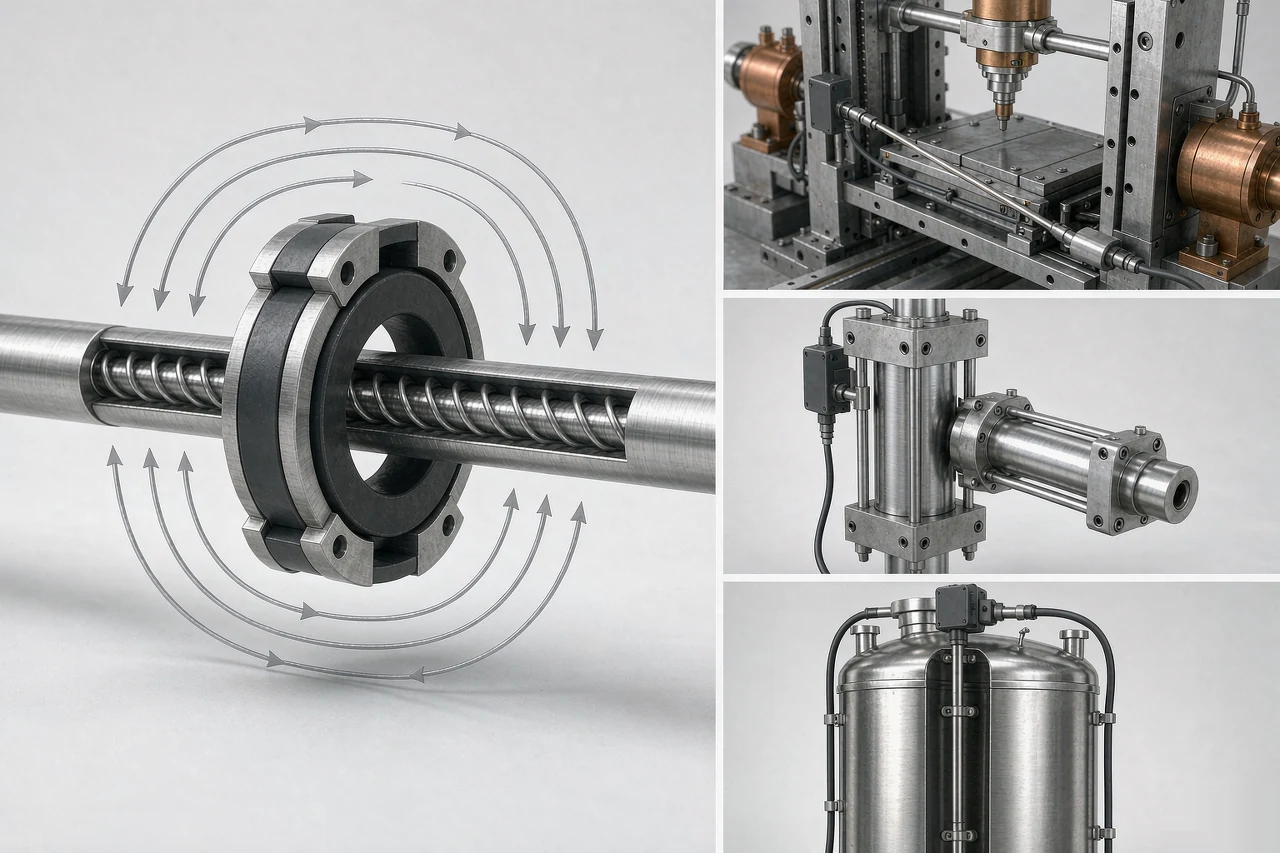

磁致伸缩位移传感器的核心原理基于魏德曼效应（Wiedemann Effect）和逆魏德曼效应：

1. 结构组成：由不锈钢探杆（内置波导丝）、电子仓和位置磁铁三部分组成

2. 测量过程包含以下 5 个步骤：

3. 电子仓发出电流脉冲，沿波导丝产生环形磁场

4. 位置磁铁产生轴向磁场

5. 两个磁场在磁铁位置叠加，产生瞬时扭应力波（魏德曼效应）

6. 扭应力波以超声波速度传回电子仓

7. 通过测量脉冲发射与扭应力波返回的时间差，精确计算出磁铁位置

关键优势：由于时间测量精度可达微秒级，对应位置精度可达 0.001mm（1μm），远高于传统电位器或编码器。

二、磁致伸缩位移传感器的核心优势

三、典型应用场景

1. 注塑机合模位置控制

注塑机需要精确控制开模、合模位置，以保证产品质量。磁致伸缩位移传感器可实时反馈模具位置，精度高、响应快，是注塑机的核心传感器之一。

2. 液压油缸行程测量

在工程机械、矿山设备中，磁致伸缩位移传感器安装于液压缸内部，实时测量活塞位置，精度可达毫米级。

3. 液位测量

磁致伸缩液位计可同时测量液面高度和油水界面，精度高、免维护，广泛应用于油库、化工储罐。

4. 钢铁冶金

在轧机、连铸机中，磁致伸缩位移传感器可承受高温、振动等恶劣环境，是冶金行业的主流选择。

5. 风电、盾构机

在风电变桨系统、盾构机推进系统中，磁致伸缩位移传感器的高可靠性和长寿命是其他传感器难以替代的。

四、选型要点

选择磁致伸缩位移传感器时，需重点关注以下参数：

五、深圳市易测电气推荐产品

深圳市易测电气有限公司作为专业的位移传感器制造商，自主研发生产多款磁致伸缩位移传感器，具备以下特点：

• 量程范围：50mm ~ 6000mm

• 精度等级：±0.01%FS

• 输出方式：模拟量、数字量、SSI、CANopen

• 防护等级：IP68

• 可选本安防爆认证

结语

磁致伸缩位移传感器凭借其高精度、高可靠性、长寿命的优势，已成为高端工业测量领域的首选方案。随着工业4.0和智能制造的推进，其应用领域还在持续扩大。

如需了解更多技术参数或获取选型支持，欢迎联系 深圳市易测电气有限公司，我们将为您提供专业的技术服务和定制化解决方案。
