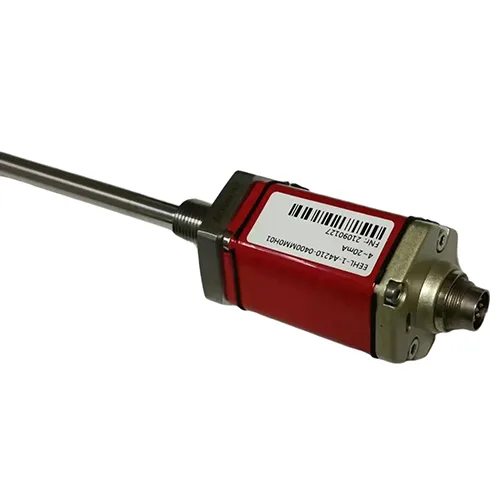

EEH磁致伸缩位移传感器（耐压圆杆式油缸内置）
更新时间：
技术图册与资料
技术参数与规格说明

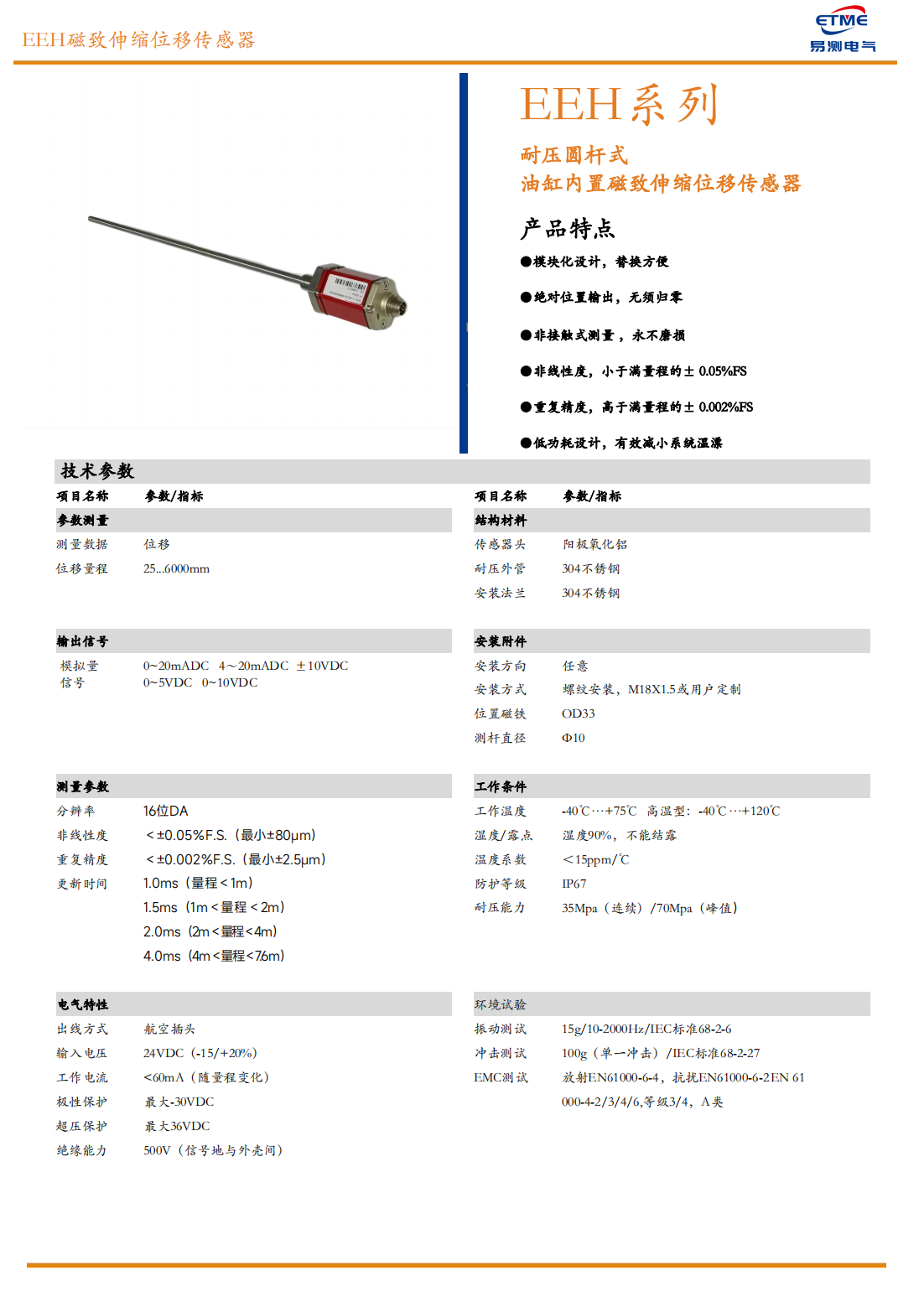

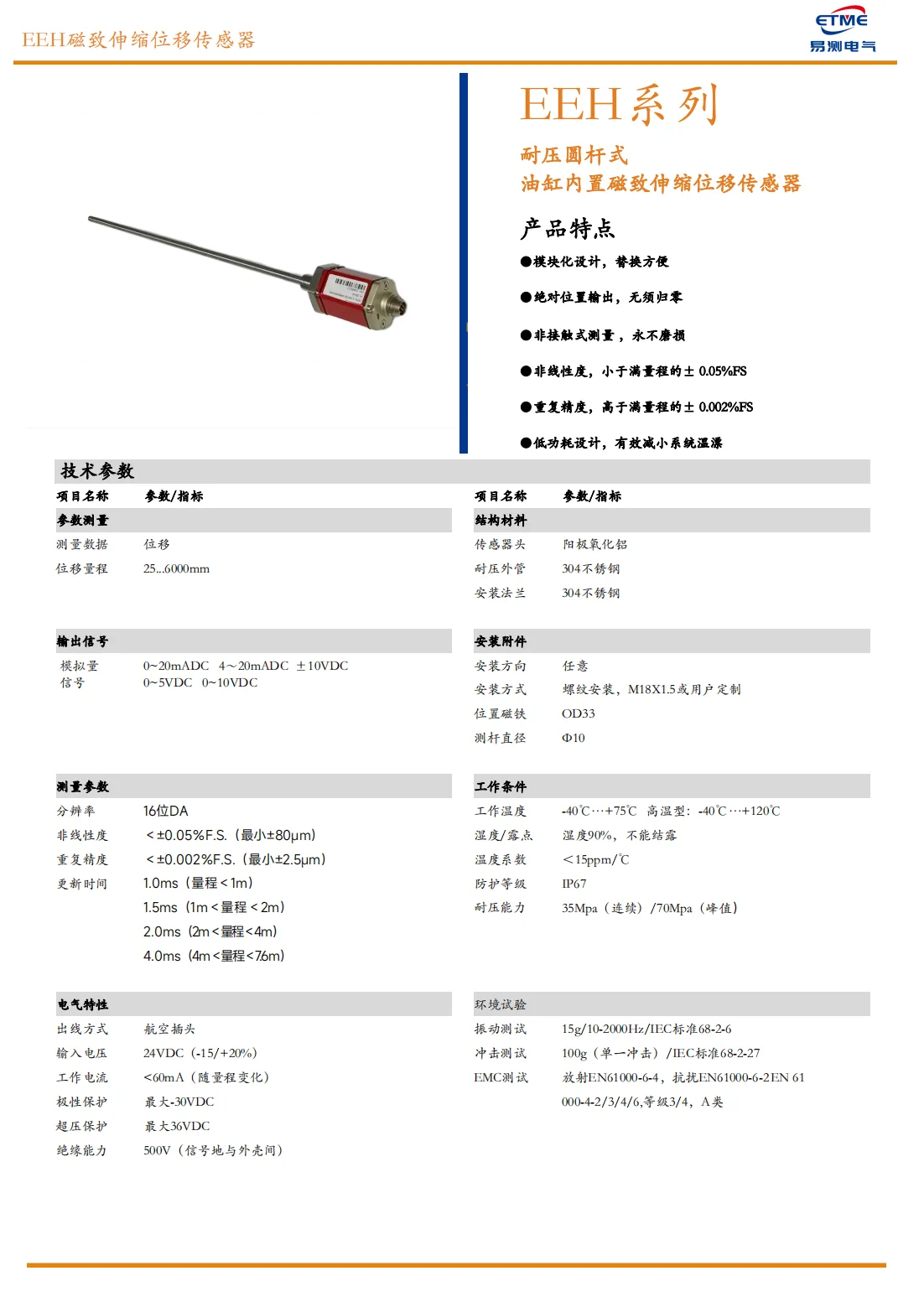

01EEH系列油缸内置磁致伸缩位移传感器
EEH系列 耐压圆杆式 油缸内置磁致伸缩位移传感器
产品特点
- 模块化设计，替换方便
- 绝对位置输出，无须归零
- 非接触式测量，永不磨损
- 非线性度，小于满量程的±0.05%FS
- 重复精度，高于满量程的±0.002%FS
- 低功耗设计，有效减小系统温漂
技术参数
| 项目名称 | 参数/指标 |
|---|---|
| 测量数据 | 位移 |
| 位移量程 | 25...6000mm |
| 模拟量信号 | 0~20mADC、4~20mADC、±10VDC、0~5VDC、0~10VDC |
| 分辨率 | 16位DA |
| 非线性度 | <±0.05%F.S.（最小±80μm） |
| 重复精度 | <±0.002%F.S.（最小±2.5μm） |
| 更新时间 | 1.0ms（量程<1m）、1.5ms（1m<量程<2m）、2.0ms（2m<量程<4m）、4.0ms（4m<量程<76m） |
| 传感器头 | 阳极氧化铝 |
| 耐压外管 | 304不锈钢 |
| 安装法兰 | 304不锈钢 |
| 安装方向 | 任意 |
| 安装方式 | 螺纹安装，M18X1.5或用户定制 |
| 位置磁铁 | OD33 |
| 测杆直径 | Φ10 |
| 工作温度 | -40℃~+75℃ 高温型：-40℃~+120℃ |
| 温度/露点 | 温度90%，不能结露 |
| 温度系数 | <15ppm/℃ |
| 防护等级 | IP67 |
| 耐压能力 | 35Mpa（连续）/70Mpa（峰值） |
| 出线方式 | 航空插头 |
| 输入电压 | 24VDC（-15/+20%） |
| 工作电流 | <60mA（随量程变化） |
| 极性保护 | 最大-30VDC |
| 超压保护 | 最大36VDC |
| 绝缘能力 | 500V（信号地与外壳间） |
| 振动测试 | 15g/10~2000Hz/IEC标准68-2-6 |
| 冲击测试 | 100g（单一冲击）/IEC标准68-2-27 |
| EMC测试 | 放射EN61000-6-4，抗扰EN61000-6-2/IEN 61000-4-2/3/4/6，等级3/4，A类 |

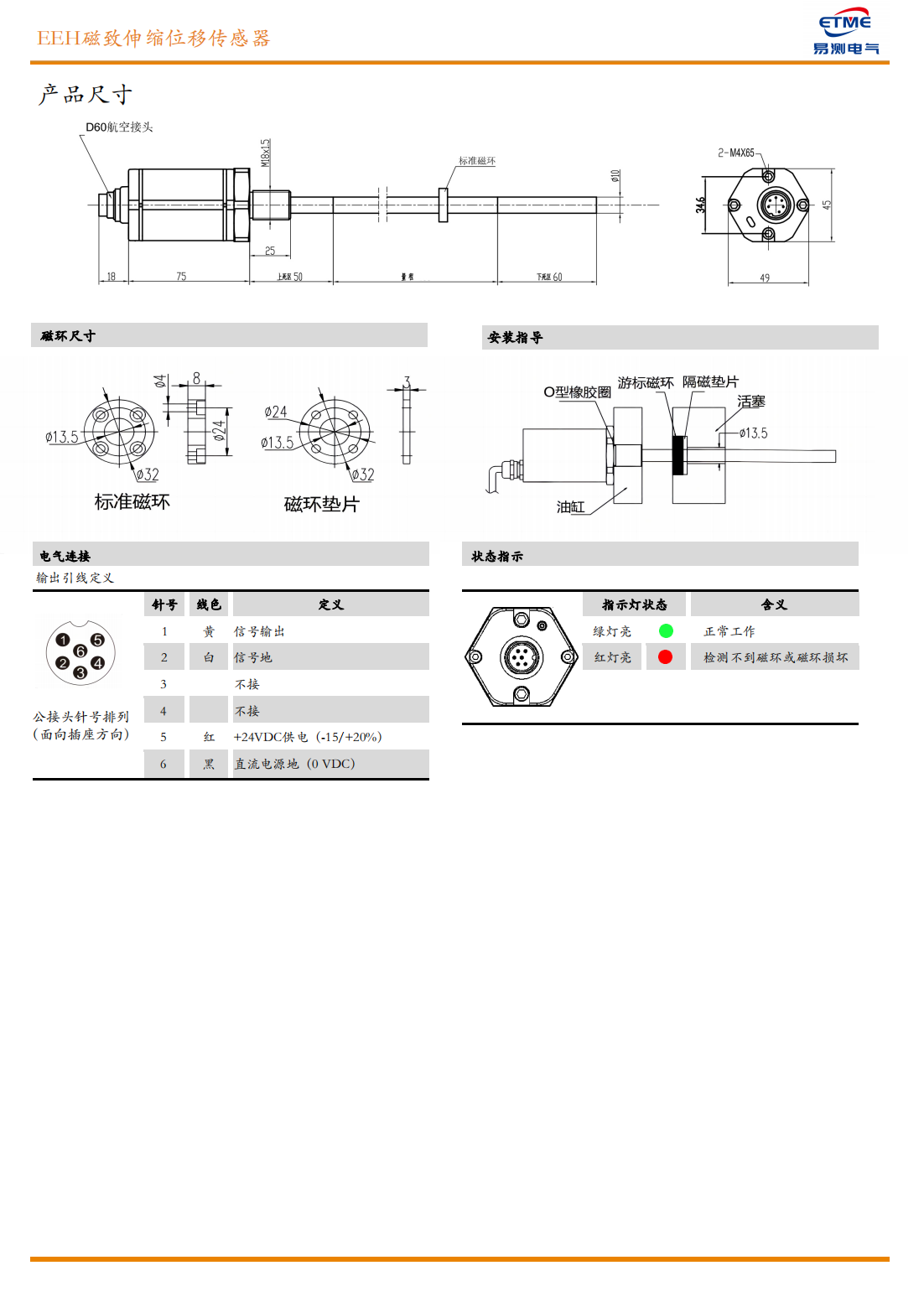

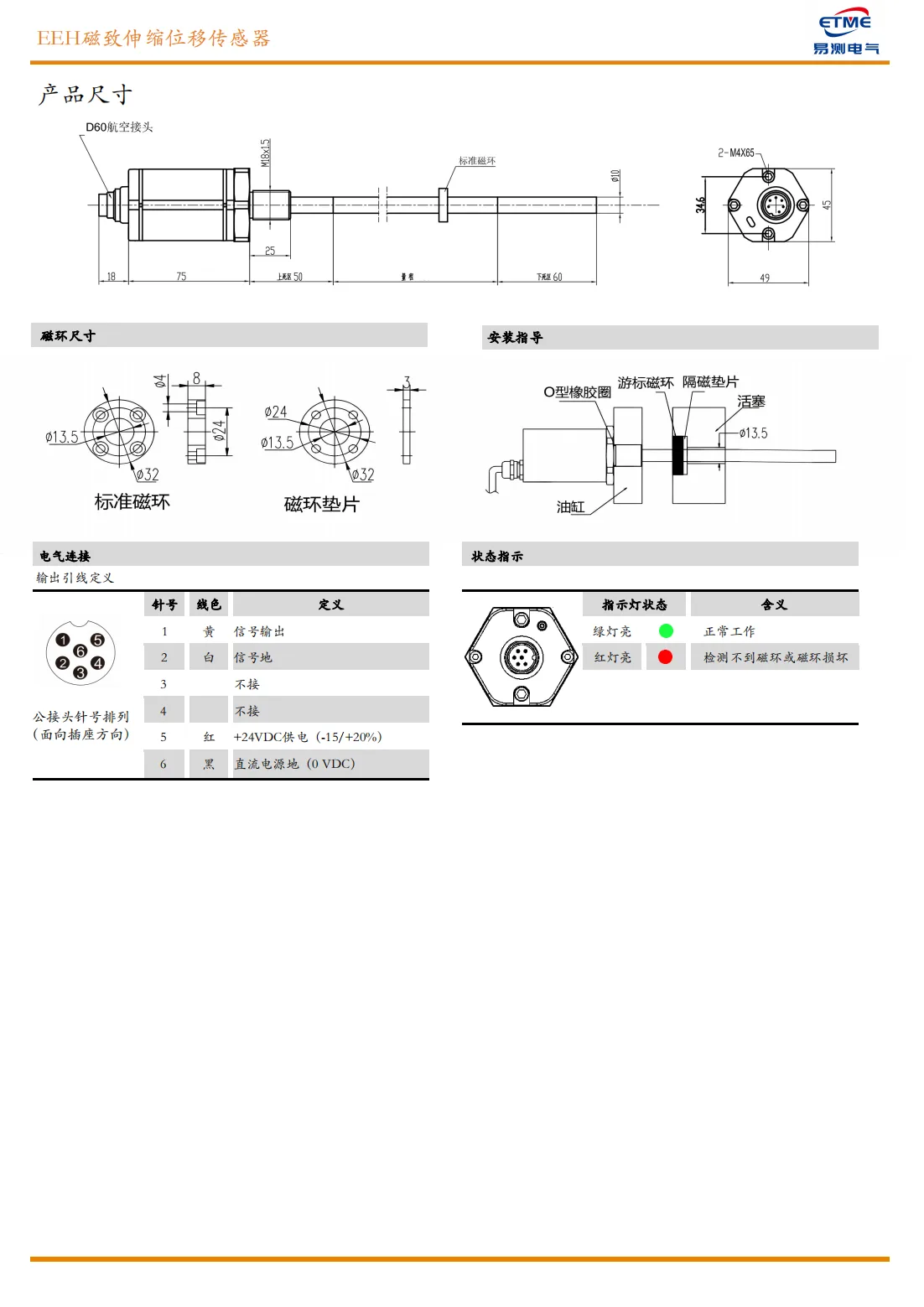

07EEH磁致伸缩位移传感器
产品尺寸
结构形式：D60航空接头。标注尺寸包含18、75、25、38、50、量程、Φ10、M18×1.5、2-M4×85、Φ46、45、49等（单位mm）。
磁环尺寸
标准磁环：Φ13.5 / Φ32 / Φ24，厚度8mm，槽宽5mm。磁环垫片：Φ13.5 / Φ32 / Φ24。
安装指导
安装示意：O型橡胶圈、游标磁环、隔磁垫片、活塞、油缸。磁环安装孔径Φ13.5。
电气连接
输出引线定义（公接头针号排列，面向插座方向）：
| 针号 | 线色 | 定义 |
|---|---|---|
| 1 | 黄 | 信号输出 |
| 2 | 白 | 信号地 |
| 3 | — | 不接 |
| 4 | — | 不接 |
| 5 | 红 | +24VDC供电（-15/+20%） |
| 6 | 黑 | 直流电源地（0 VDC） |
状态指示
| 指示灯状态 | 含义 |
|---|---|
| 绿灯亮 | 正常工作 |
| 红灯亮 | 检测不到磁环或磁环损坏 |
技术参数（文字整理）
| 测量数据 | 位移 |
|---|---|
| 位移量程 | 25...6000mm |
| 模拟量信号 | 0~20mADC、4~20mADC、±10VDC、0~5VDC、0~10VDC |
| 分辨率 | 16位DA |
| 非线性度 | <±0.05%F.S.（最小±80μm） |
| 重复精度 | <±0.002%F.S.（最小±2.5μm） |
| 更新时间 | 1.0ms（量程<1m）、1.5ms（1m<量程<2m）、2.0ms（2m<量程<4m）、4.0ms（4m<量程<76m） |
| 传感器头 | 阳极氧化铝 |
| 耐压外管 | 304不锈钢 |
| 安装法兰 | 304不锈钢 |
| 安装方向 | 任意 |
| 安装方式 | 螺纹安装，M18X1.5或用户定制 |
| 位置磁铁 | OD33 |
| 测杆直径 | Φ10 |
| 工作温度 | -40℃~+75℃ 高温型：-40℃~+120℃ |
| 温度/露点 | 温度90%，不能结露 |
| 温度系数 | <15ppm/℃ |
| 防护等级 | IP67 |
| 耐压能力 | 35Mpa（连续）/70Mpa（峰值） |
| 出线方式 | 航空插头 |
| 输入电压 | 24VDC（-15/+20%） |
| 工作电流 | <60mA（随量程变化） |
| 极性保护 | 最大-30VDC |
| 超压保护 | 最大36VDC |
| 绝缘能力 | 500V（信号地与外壳间） |
| 振动测试 | 15g/10~2000Hz/IEC标准68-2-6 |
| 冲击测试 | 100g（单一冲击）/IEC标准68-2-27 |
| EMC测试 | 放射EN61000-6-4，抗扰EN61000-6-2/IEN 61000-4-2/3/4/6，等级3/4，A类 |
常见问题
EEH磁致伸缩位移传感器（耐压圆杆式油缸内置） 的测量原理和主要特点是什么？
Germanjet 德敏哲 EEH 耐压圆杆油缸内置磁致伸缩位移传感器，坚固可靠，耐油抗污。主要特点包括：耐压圆杆结构，适合油缸内置安装；耐油抗污，非接触测量无磨损；绝对位置输出，无须归零。
EEH磁致伸缩位移传感器（耐压圆杆式油缸内置） 有哪些主要技术参数？
主要技术参数：测量数据：位移；位移量程：25...6000mm；模拟量信号：0~20mADC、4~20mADC、±10VDC、0~5VDC、0~10VDC；分辨率：16位DA；非线性度：<±0.05%F.S.（最小±80μm）。更完整参数请查看上方技术参数表。
