ETL磁致伸缩位移传感器（铰接式，拉杆式）
更新时间：
技术图册与资料
技术参数与规格说明

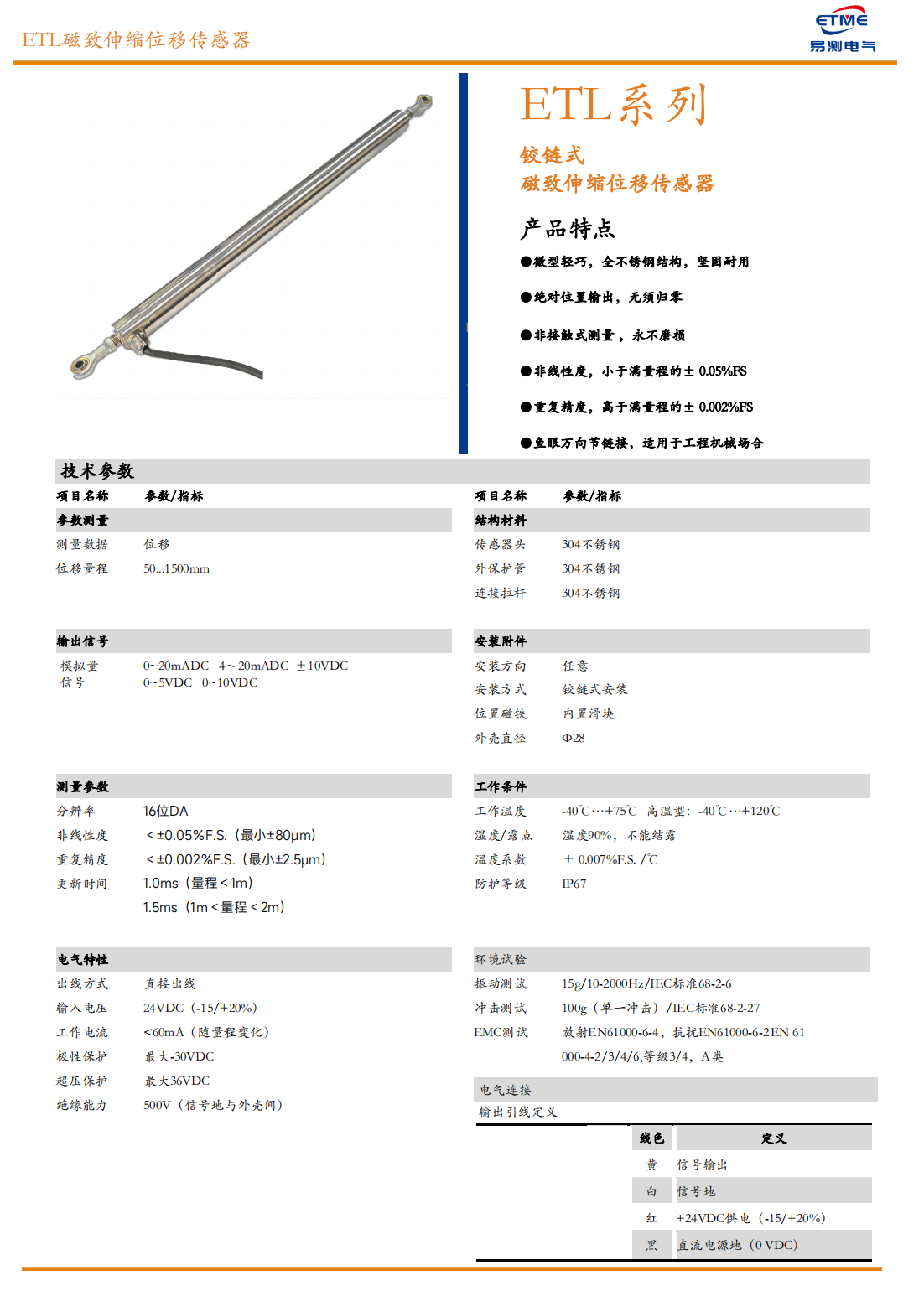

01ETL系列
铰链式磁致伸缩位移传感器
产品特点
- 微型轻巧，全不锈钢结构，坚固耐用
- 绝对位置输出，无须归零
- 非接触式测量，永不磨损
- 非线性度，小于满量程的±0.05%FS
- 重复精度，高于满量程的±0.002%FS
- 鱼眼万向节链接，适用于工程机械场合
05技术参数
参数测量
| 项目名称 | 参数/指标 |
|---|---|
| 测量数据 | 位移 |
| 位移量程 | 50…1500mm |
输出信号
| 项目名称 | 参数/指标 |
|---|---|
| 模拟量信号 | 0~20mADC 4~20mADC ±10VDC 0~5VDC 0~10VDC |
测量参数
| 项目名称 | 参数/指标 |
|---|---|
| 分辨率 | 16位DA |
| 非线性度 | ＜±0.05%F.S.（最小±80μm） |
| 重复精度 | ＜±0.002%F.S.（最小±2.5μm） |
| 更新时间 | 1.0ms（量程＜1m） |
| 1.5ms（1m＜量程＜2m） |
电气特性
| 项目名称 | 参数/指标 |
|---|---|
| 出线方式 | 直连出线 |
| 输入电压 | 24VDC（+15/+20%） |
| 工作电流 | ＜60mA（随量程变化） |
| 极性保护 | 最大-30VDC |
| 超压保护 | 最大36VDC |
| 绝缘能力 | 500V（信号地与外壳间） |
结构材料
| 项目名称 | 参数/指标 |
|---|---|
| 传感器头 | 304不锈钢 |
| 外保护管 | 304不锈钢 |
| 连接拉杆 | 304不锈钢 |
安装附件
| 项目名称 | 参数/指标 |
|---|---|
| 安装方向 | 任意 |
| 安装方式 | 铰链式安装 |
| 位置磁铁 | 内置滑块 |
| 外壳直径 | Φ28 |
工作条件
| 项目名称 | 参数/指标 |
|---|---|
| 工作温度 | -40℃…+75℃ 高温型：-40℃…+120℃ |
| 湿度/露点 | 湿度90%，不能结露 |
| 温度系数 | ± 0.007%F.S./℃ |
| 防护等级 | IP67 |
环境试验
| 项目名称 | 参数/指标 |
|---|---|
| 振动测试 | 15g/10-2000Hz/IEC标准68-2-6 |
| 冲击测试 | 100g（单一冲击）/IEC标准68-2-27 |
| EMC测试 | 放射EN61000-6-4，扰扰EN61000-6-2/EN 61000-4-2/3/4/6，等级3/4，A类 |
电气连接 - 输出引线定义
| 颜色 | 定义 |
|---|---|
| 黄 | 信号输出 |
| 白 | 信号地 |
| 红 | +24VDC供电（-15/+20%） |
| 黑 | 直流电源地（0 VDC） |

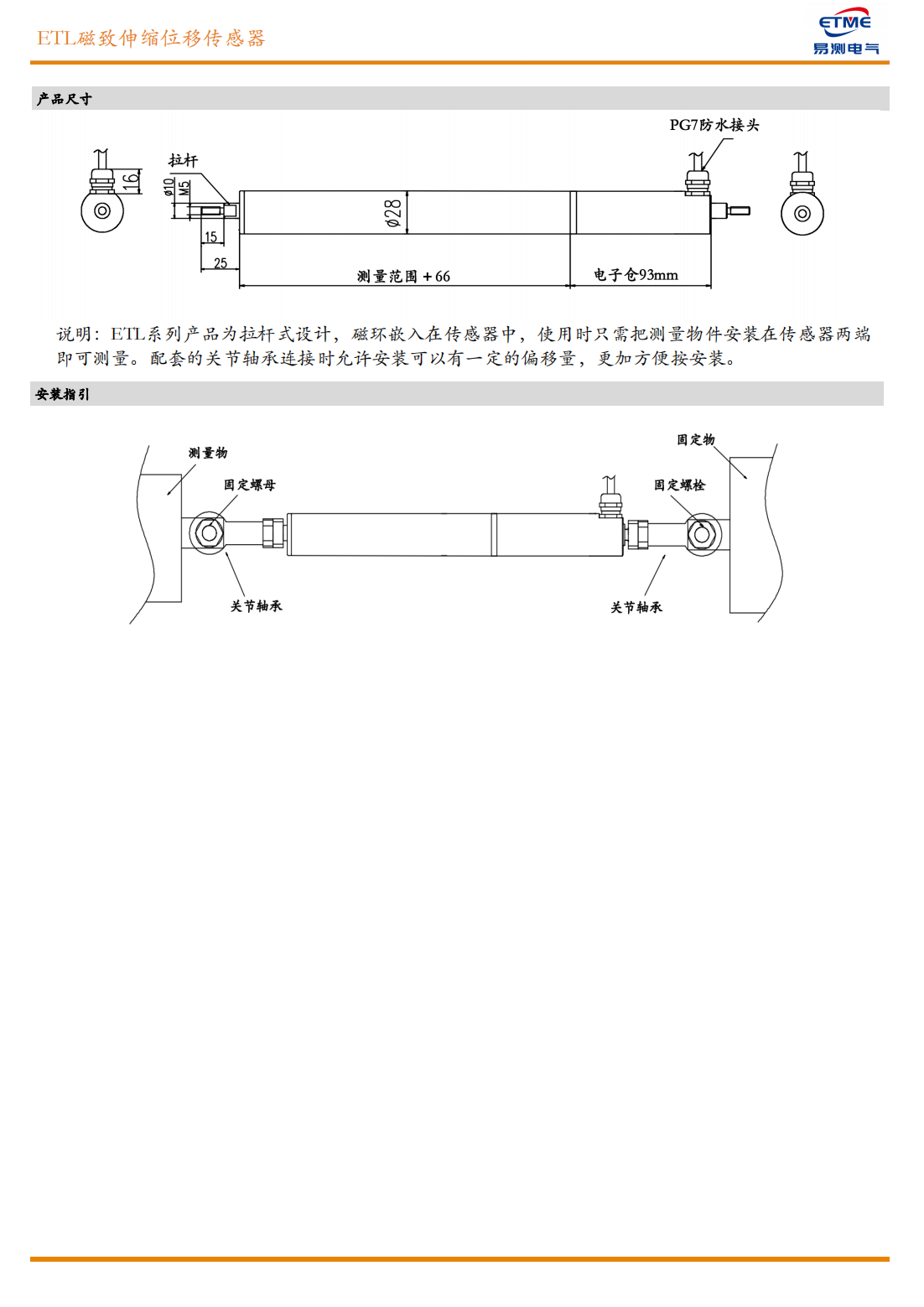

24ETL磁致伸缩位移传感器 - 产品尺寸
尺寸标注：拉杆 16、M3、Ø28、PG7防水接头、15、25、测量范围 + 66、电子仓93mm
说明
ETL系列产品为拉杆式设计，磁环放入在传感器中，使用时只需把测量物件安装在传感器两端即可测量。配套的关节轴承连接时允许安装可以有一定的偏移量，更加方便接安装。
28安装指引
部件名称
- 测量物
- 固定螺母
- 固定物
- 固定螺栓
- 关节轴承
31ETL 系列 铰链式磁致伸缩位移传感器
- 微型轻巧,全不锈钢结构,坚固耐用
- 绝对位置输出,无须归零
- 非接触式测量,永不磨损
- 非线性度,小于满量程的 ±0.05%FS
- 重复精度,高于满量程的 ±0.002%FS
- 鱼眼万向节链接,适用于工程机械场合
| 项目名称 | 参数 / 指标 |
|---|---|
| 测量数据 | 位移 |
| 位移量程 | 50...1500mm |
| 项目名称 | 参数 / 指标 |
|---|---|
| 传感器头 | 304 不锈钢 |
| 外保护管 | 304 不锈钢 |
| 连接拉杆 | 304 不锈钢 |
| 项目名称 | 参数 / 指标 |
|---|---|
| 模拟量 | 0~20mADC / 4~20mADC / ±10VDC / 0~5VDC / 0~10VDC |
| 信号 | — |
| 项目名称 | 参数 / 指标 |
|---|---|
| 安装方向 | 任意 |
| 安装方式 | 铰链式安装 |
| 位置磁铁 | 内置滑块 |
| 外壳直径 | Φ28 |
| 项目名称 | 参数 / 指标 |
|---|---|
| 分辨率 | 16 位 DA |
| 线性度 | < ±0.05%F.S.(最小 ±80μm) |
| 重复精度 | < ±0.002%F.S.(最小 ±2.5μm) |
| 更新时间 | 1.0ms(量程 < 1m);1.5ms(1m < 量程 < 2m) |
| 项目名称 | 参数 / 指标 |
|---|---|
| 工作温度 | -40°C...+75°C;高温型:-40°C...+120°C |
| 湿度 / 露点 | 湿度 90%,不能结露 |
| 温度系数 | ± 0.007%F.S./°C |
| 防护等级 | IP67 |
| 项目名称 | 参数 / 指标 |
|---|---|
| 出线方式 | 直插出线 |
| 输入电压 | 24VDC(±15/+20%) |
| 工作电流 | <60mA(随量程变化) |
| 极性保护 | 最大 -30VDC |
| 过压保护 | 最大 36VDC |
| 绝缘能力 | 500V(信号地与外壳间) |
| 项目名称 | 参数 / 指标 |
|---|---|
| 振动测试 | 15g / 10-2000Hz / IEC 标准 68-2-6 |
| 冲击测试 | 100g(单一冲击)/ IEC 标准 68-2-27 |
| EMC 测试 | 放射 EN61000-6-4,抗扰 EN61000-6-2,EN61000-4-2/3/4/6,A 类 |
41电气连接 · 输出引线定义
| 颜色 | 定义 |
|---|---|
| 黄 | 信号输出 |
| 白 | 信号地 |
| 红 | +24VDC 供电(-15/+20%) |
| 黑 | 直流电源地(0VDC) |
技术参数（文字整理）
| 测量数据 | 位移 |
|---|---|
| 位移量程 | 50…1500mm |
| 模拟量信号 | 0~20mADC 4~20mADC ±10VDC 0~5VDC 0~10VDC |
| 分辨率 | 16位DA |
| 非线性度 | ＜±0.05%F.S.（最小±80μm） |
| 重复精度 | ＜±0.002%F.S.（最小±2.5μm） |
| 更新时间 | 1.0ms（量程＜1m） |
| 出线方式 | 直连出线 |
| 输入电压 | 24VDC（+15/+20%） |
| 工作电流 | ＜60mA（随量程变化） |
| 极性保护 | 最大-30VDC |
| 超压保护 | 最大36VDC |
| 绝缘能力 | 500V（信号地与外壳间） |
| 传感器头 | 304不锈钢 |
| 外保护管 | 304不锈钢 |
| 连接拉杆 | 304不锈钢 |
| 安装方向 | 任意 |
| 安装方式 | 铰链式安装 |
| 位置磁铁 | 内置滑块 |
| 外壳直径 | Φ28 |
| 工作温度 | -40℃…+75℃ 高温型：-40℃…+120℃ |
| 湿度/露点 | 湿度90%，不能结露 |
| 温度系数 | ± 0.007%F.S./℃ |
| 防护等级 | IP67 |
| 振动测试 | 15g/10-2000Hz/IEC标准68-2-6 |
| 冲击测试 | 100g（单一冲击）/IEC标准68-2-27 |
| EMC测试 | 放射EN61000-6-4，扰扰EN61000-6-2/EN 61000-4-2/3/4/6，等级3/4，A类 |
| 模拟量 | 0~20mADC / 4~20mADC / ±10VDC / 0~5VDC / 0~10VDC |
| 信号 | — |
| 线性度 | < ±0.05%F.S.(最小 ±80μm) |
| 湿度 / 露点 | 湿度 90%,不能结露 |
| 过压保护 | 最大 36VDC |
| EMC 测试 | 放射 EN61000-6-4,抗扰 EN61000-6-2,EN61000-4-2/3/4/6,A 类 |
常见问题
ETL磁致伸缩位移传感器（铰接式，拉杆式） 的测量原理和主要特点是什么？
ETL 铰接式磁致伸缩位移传感器专为行走机械设计，两端采用 M10×1.5 螺纹结合关节轴承，安装方便，可吸收安装偏差与振动。主要特点包括：铰接 / 关节轴承安装；适合行走机械与振动工况；非接触磁致伸缩测量，免维护。
ETL磁致伸缩位移传感器（铰接式，拉杆式） 有哪些主要技术参数？
主要技术参数：测量数据：位移；位移量程：50…1500mm；模拟量信号：0~20mADC 4~20mADC ±10VDC 0~5VDC 0~10VDC；分辨率：16位DA；非线性度：＜±0.05%F.S.（最小±80μm）。更完整参数请查看上方技术参数表。
ETL磁致伸缩位移传感器（铰接式，拉杆式） 有现货吗？
常规型号备有现货，交期快，可直接下单或索取样品。
想了解 ETL磁致伸缩位移传感器（铰接式，拉杆式） 的选型或报价，怎么联系？
欢迎联系深圳市易测电气有限公司工程团队：电话 13728880902，邮箱 info@szetme.com，说明行程、信号输出与安装方式，我们会协助选型并给出报价。
