18系列磁致伸缩位移传感器（外置式）
18 系列磁悬浮位移传感器采用非接触式磁致伸缩测量技术，可提供高精准、直接和绝对值的位移输出；非接触设计消除机械磨损带来的误差。
铝成型外壳配合正确接头可达 IP67，适合苛刻、高尘埃环境；固定夹片提供灵活简易的安装方式，适合一般机械使用。
电流输出型特别适合信号远距离传输或电网干扰较大的场合，可选 0-20mA、20-0mA、4-20mA、20-4mA 四种输出范围。
- ✓ 非接触磁致伸缩测量，无磨损、免维护
- ✓ 铝型材外壳，防护 IP65/IP67
- ✓ 固定夹片安装，适配一般机械外置安装
- ✓ 电压型支持 0-10V / 10-0V 双输出
- ✓ 电流型抗干扰强，适合远距离传输
- ✓ 工作温度 -40℃～75℃，抗震 15g / 抗冲击 100g
技术图册与资料
技术参数与规格说明

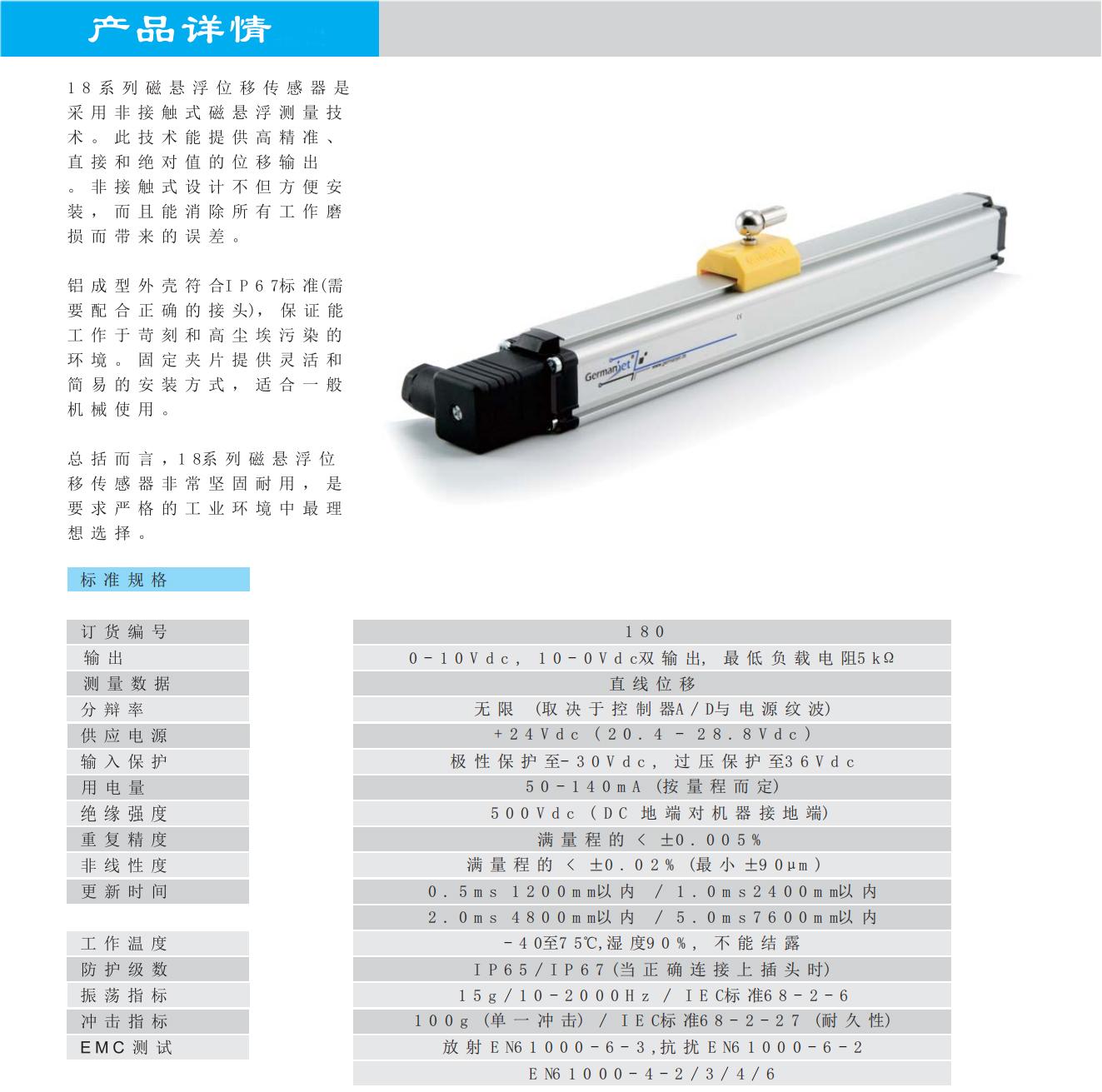

01产品详情
18系列磁悬浮位移传感器是采用非接触式磁悬浮测量技术。此技术能提供高精准、直接和绝对值的位移输出。非接触式设计不但方便安装，而且能消除所有工作磨损而带来的误差。
铝成型外壳符合IP67标准（需要配合正确的接头），保证能工作于苛刻和高尘埃污染的环境。固定夹片提供灵活和简易的安装方式，适合一般机械使用。
总括而言，18系列磁悬浮位移传感器非常坚固耐用，是要求严格的工业环境中最理想选择。
05标准规格
| 项目 | 规格 |
|---|---|
| 订货编号 | 180 |
| 输出 | 0-10Vdc，10-0Vdc双输出，最低负载电阻5kΩ |
| 测量数据 | 直线位移 |
| 分辩率 | 无限（取决于控制器A/D与电源纹波） |
| 供应电源 | +24Vdc（20.4-28.8Vdc） |
| 输入保护 | 极性保护至30Vdc，过压保护至36Vdc |
| 用电量 | 50-140mA（按量程而定） |
| 绝缘强度 | 500Vdc（DC地端对机器接地端） |
| 重复精度 | 满量程的<±0.005% |
| 非线性度 | 满量程的<±0.02%（最小±90μm） |
| 更新时间 | 0.5ms 1200mm以内 / 1.0ms 2400mm以内 2.0ms 4800mm以内 / 5.0ms 7600mm以内 |
| 工作温度 | -40至75℃，湿度90%，不能结露 |
| 防护等级 | IP65/IP67（当正确连接上插头时） |
| 振荡指标 | 15g/10-2000Hz/IEC标准68-2-6 |
| 冲击指标 | 100g（单一冲击）/IEC标准68-2-27（耐久性） |
| EMC测试 | 放射EN61000-6-3，抗扰EN61000-6-2 EN61000-4-2/3/4/6 |

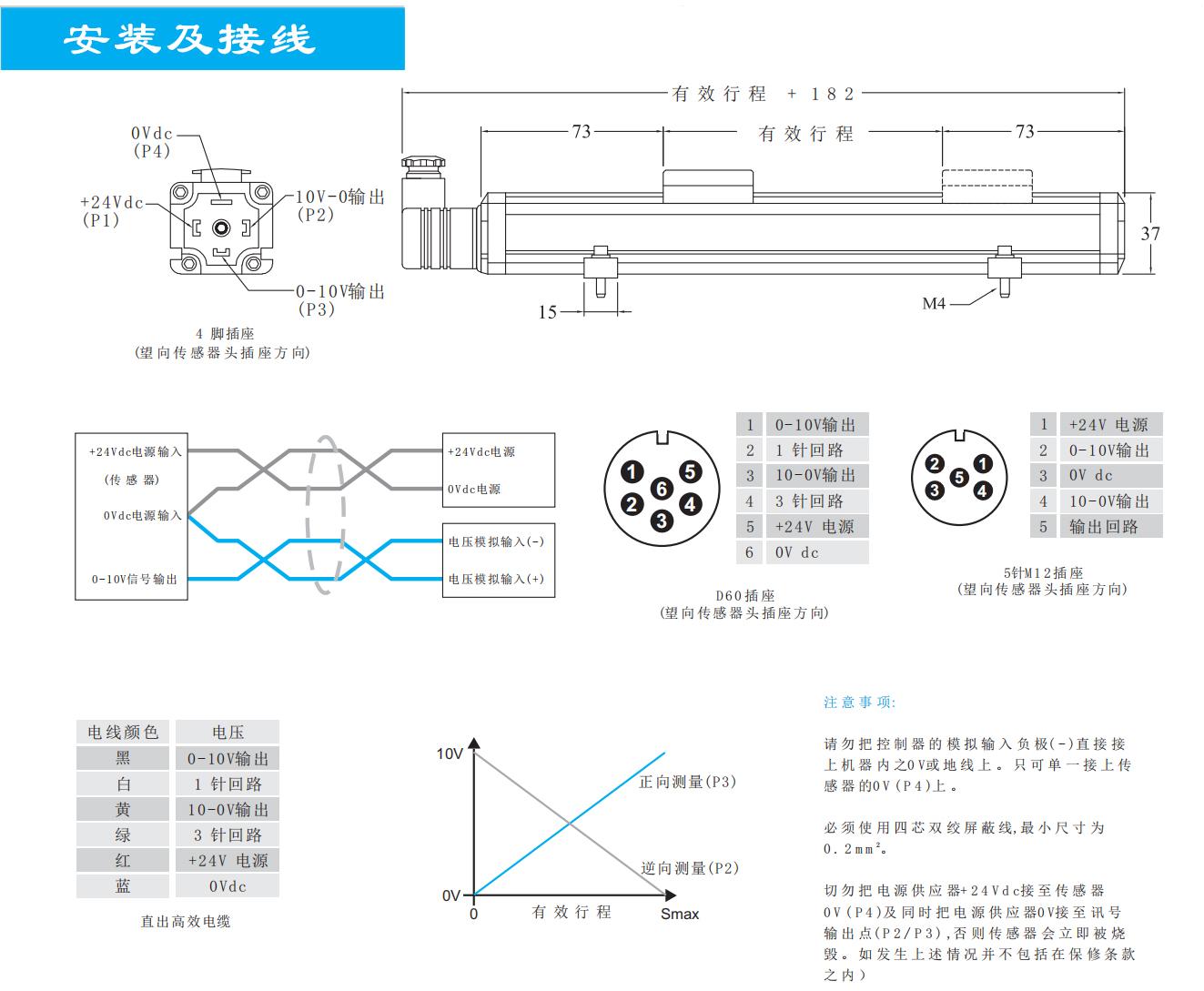

07安装及接线
4脚插座（望向传感器头插座方向）：P1 +24Vdc，P2 10V-0V输出，P3 0-10V输出，P4 0Vdc。
传感器尺寸标注：有效行程 + 182；两端长度73；高度37；安装孔距15；固定螺纹M4。
接线图：+24Vdc电源输入（传感器）、0Vdc电源输入、0-10V信号输出分别连接至+24Vdc电源、0Vdc电源、电压模拟输入(-)、电压模拟输入(+)。
| 针脚 | 功能 |
|---|---|
| 1 | 0-10V输出 |
| 2 | 1针回路 |
| 3 | 10-0V输出 |
| 4 | 3针回路 |
| 5 | +24V 电源 |
| 6 | 0V dc |
D60插座（望向传感器头插座方向）
| 针脚 | 功能 |
|---|---|
| 1 | +24V 电源 |
| 2 | 0-10V输出 |
| 3 | 0V dc |
| 4 | 10-0V输出 |
| 5 | 输出回路 |
5针M12插座（望向传感器头插座方向）
| 电线颜色 | 电压/功能 |
|---|---|
| 黑 | 0-10V输出 |
| 白 | 1针回路 |
| 黄 | 10-0V输出 |
| 绿 | 3针回路 |
| 红 | +24V电源 |
| 蓝 | 0Vdc |
直出高效电缆
输出特性曲线：正向测量(P3)、逆向测量(P2)，0V至10V对应有效行程0至Smax。
注意事项
- 请勿把控制器的模拟输入负极(-)直接接上机器内之0V或地线上。只可单一接上传感器的0V(P4)上。
- 必须使用四芯双绞屏蔽线，最小尺寸为0.2mm²。
- 切勿把电源供应器+24Vdc接至传感器0V(P4)及同时把电源供应器0V接至讯号输出点(P2/P3)，否则传感器会立即被烧毁。如发生上述情况并不包括在保修条款之内。

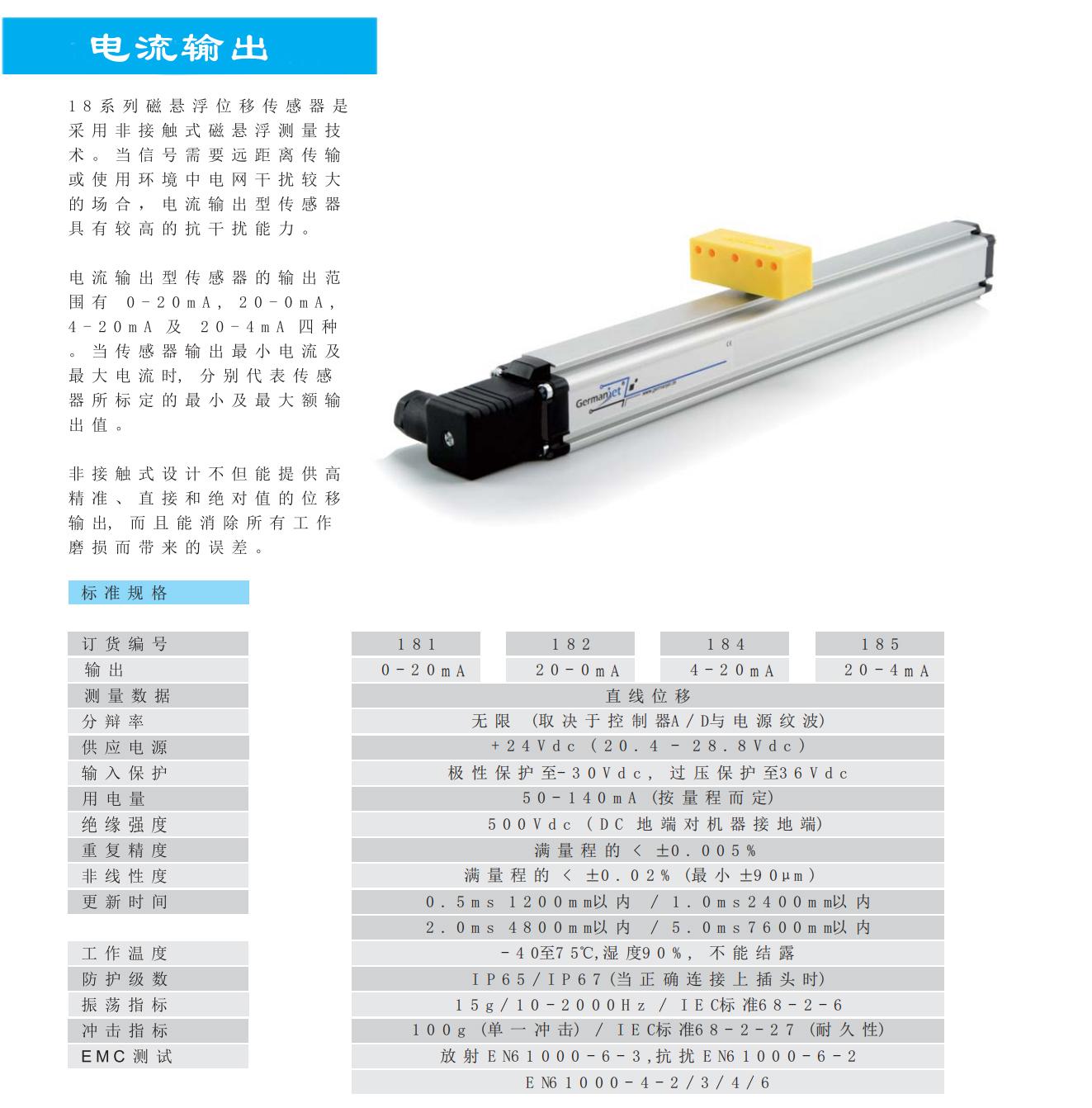

20电流输出
18系列磁悬浮位移传感器是采用非接触式磁悬浮测量技术。当信号需要远距离传输或使用环境中电网干扰较大的场合，电流输出型传感器具有较高的抗干扰能力。
电流输出型传感器的输出范围有0-20mA，20-0mA，4-20mA及20-4mA四种。当传感器输出最小电流及最大电流时，分别代表传感器所标定的最小及最大额输出值。
非接触式设计不但能提供高精准、直接和绝对值的位移输出，而且能消除所有工作磨损而带来的误差。
| 项目 | 181 | 182 | 184 | 185 |
|---|---|---|---|---|
| 订货编号 | 181 | 182 | 184 | 185 |
| 输出 | 0-20mA | 20-0mA | 4-20mA | 20-4mA |
| 测量数据 | 直线位移 | 直线位移 | 直线位移 | 直线位移 |
| 分辩率 | 无限（取决于控制器A/D与电源纹波） | 无限（取决于控制器A/D与电源纹波） | 无限（取决于控制器A/D与电源纹波） | 无限（取决于控制器A/D与电源纹波） |
| 供应电源 | +24Vdc（20.4-28.8Vdc） | +24Vdc（20.4-28.8Vdc） | +24Vdc（20.4-28.8Vdc） | +24Vdc（20.4-28.8Vdc） |
| 输入保护 | 极性保护至30Vdc，过压保护至36Vdc | 极性保护至30Vdc，过压保护至36Vdc | 极性保护至30Vdc，过压保护至36Vdc | 极性保护至30Vdc，过压保护至36Vdc |
| 用电量 | 50-140mA（按量程而定） | 50-140mA（按量程而定） | 50-140mA（按量程而定） | 50-140mA（按量程而定） |
| 绝缘强度 | 500Vdc（DC地端对机器接地端） | 500Vdc（DC地端对机器接地端） | 500Vdc（DC地端对机器接地端） | 500Vdc（DC地端对机器接地端） |
| 重复精度 | 满量程的<±0.005% | 满量程的<±0.005% | 满量程的<±0.005% | 满量程的<±0.005% |
| 非线性度 | 满量程的<±0.02%（最小±90μm） | 满量程的<±0.02%（最小±90μm） | 满量程的<±0.02%（最小±90μm） | 满量程的<±0.02%（最小±90μm） |
| 更新时间 | 0.5ms 1200mm以内 / 1.0ms 2400mm以内 2.0ms 4800mm以内 / 5.0ms 7600mm以内 | 0.5ms 1200mm以内 / 1.0ms 2400mm以内 2.0ms 4800mm以内 / 5.0ms 7600mm以内 | 0.5ms 1200mm以内 / 1.0ms 2400mm以内 2.0ms 4800mm以内 / 5.0ms 7600mm以内 | 0.5ms 1200mm以内 / 1.0ms 2400mm以内 2.0ms 4800mm以内 / 5.0ms 7600mm以内 |
| 工作温度 | -40至75℃，湿度90%，不能结露 | -40至75℃，湿度90%，不能结露 | -40至75℃，湿度90%，不能结露 | -40至75℃，湿度90%，不能结露 |
| 防护等级 | IP65/IP67（当正确连接上插头时） | IP65/IP67（当正确连接上插头时） | IP65/IP67（当正确连接上插头时） | IP65/IP67（当正确连接上插头时） |
| 振荡指标 | 15g/10-2000Hz/IEC标准68-2-6 | 15g/10-2000Hz/IEC标准68-2-6 | 15g/10-2000Hz/IEC标准68-2-6 | 15g/10-2000Hz/IEC标准68-2-6 |
| 冲击指标 | 100g（单一冲击）/IEC标准68-2-27（耐久性） | 100g（单一冲击）/IEC标准68-2-27（耐久性） | 100g（单一冲击）/IEC标准68-2-27（耐久性） | 100g（单一冲击）/IEC标准68-2-27（耐久性） |
| EMC测试 | 放射EN61000-6-3，抗扰EN61000-6-2 EN61000-4-2/3/4/6 | 放射EN61000-6-3，抗扰EN61000-6-2 EN61000-4-2/3/4/6 | 放射EN61000-6-3，抗扰EN61000-6-2 EN61000-4-2/3/4/6 | 放射EN61000-6-3，抗扰EN61000-6-2 EN61000-4-2/3/4/6 |

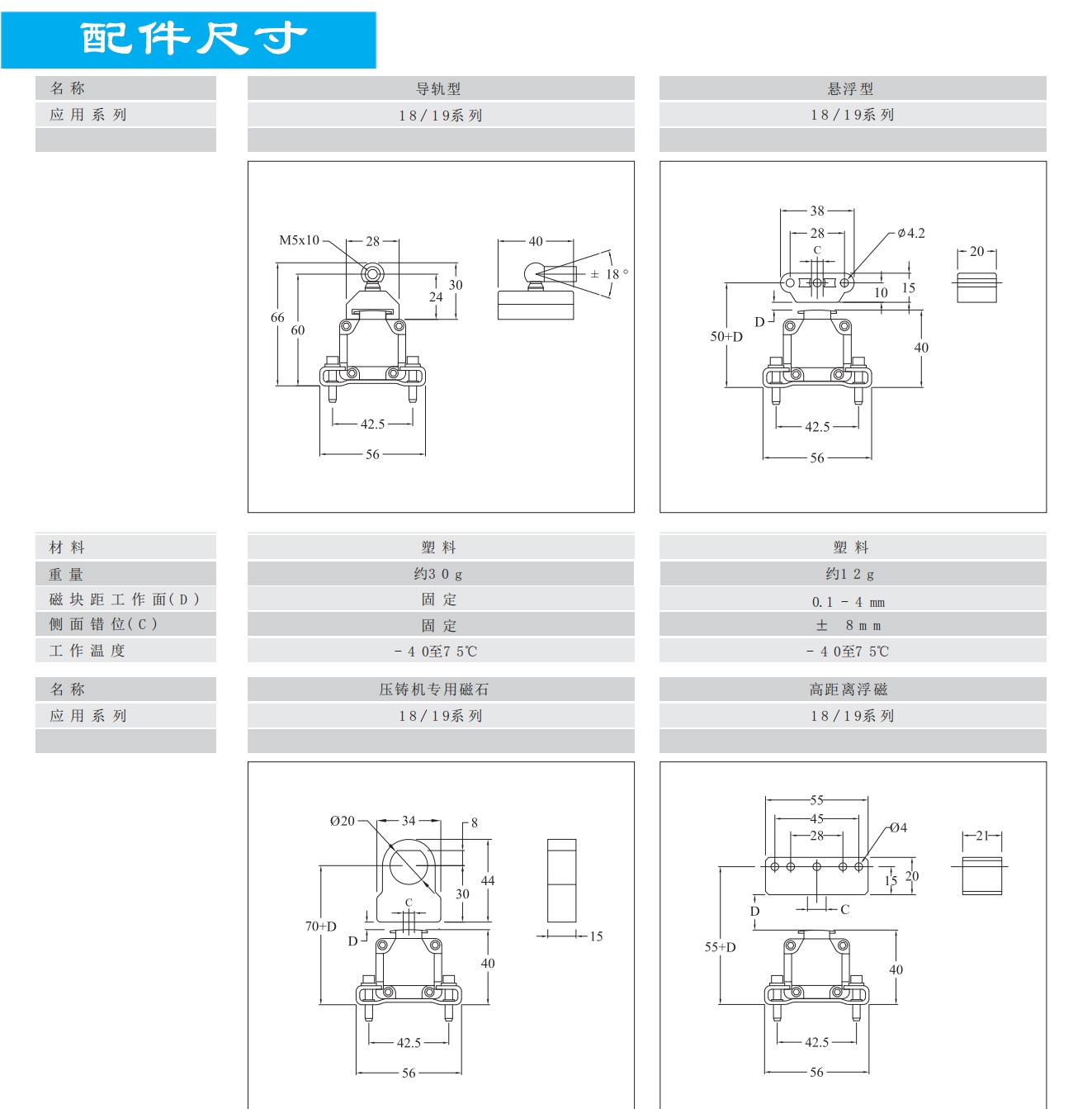

25配件尺寸
| 名称 | 导轨型 | 悬浮型 |
|---|---|---|
| 名称 | 导轨型 | 悬浮型 |
| 应用系列 | 18/19系列 | 18/19系列 |
导轨型磁石尺寸标注：M5x10、28、30、24、66、60、42.5、56、40、±18°。
悬浮型磁石尺寸标注：38、φ4.2、20、C、10、15、50+D、D、J、40、42.5、56。
| 项目 | 导轨型 | 悬浮型 |
|---|---|---|
| 材料 | 塑料 | 塑料 |
| 重量 | 约30g | 约12g |
| 磁块距工作面(D) | 固定 | 0.1-4mm |
| 侧面错位(C) | 固定 | ±8mm |
| 工作温度 | -40至75℃ | -40至75℃ |
| 名称 | 压铸机专用磁石 | 高距离浮磁 |
|---|---|---|
| 名称 | 压铸机专用磁石 | 高距离浮磁 |
| 应用系列 | 18/19系列 | 18/19系列 |
压铸机专用磁石尺寸标注：Ø20、34、8、44、30、70+D、D、J、40、42.5、56、15。
高距离浮磁尺寸标注：55、45、28、Ø4、15、20、55+D、D、C、40、42.5、56、21。
| 项目 | 左 | 右 |
|---|---|---|
| 材料 | 塑料 | 塑料 |
| 重量 | 约12g | 约40g |
| 磁块距工作面(D) | 0.1-4mm | 0.1-10mm |
| 侧面错位(C) | ±8mm | ±20mm |
| 工作温度 | -40至75℃ | -40至75℃ |

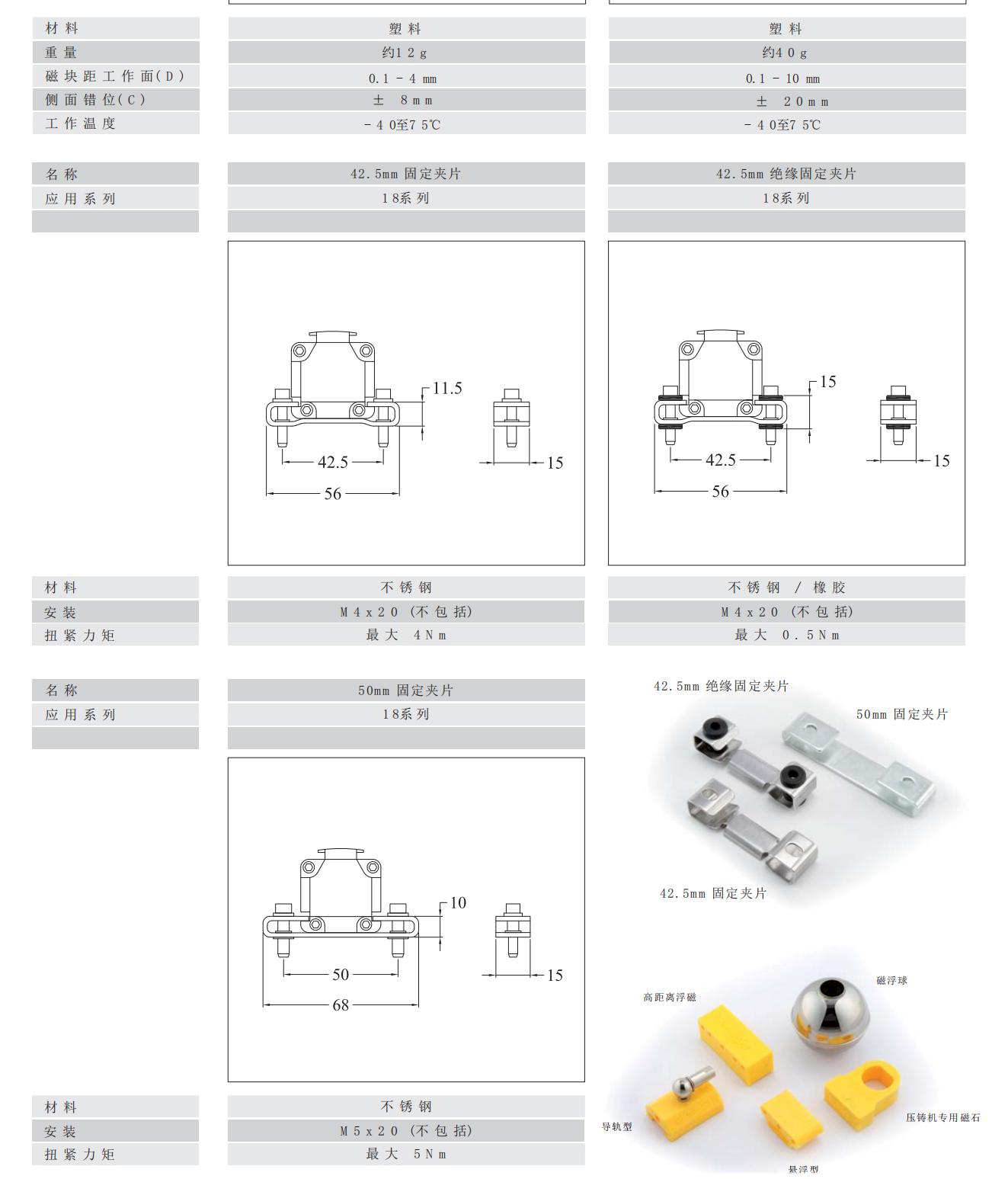

| 名称 | 42.5mm固定夹片 | 42.5mm绝缘固定夹片 |
|---|---|---|
| 名称 | 42.5mm固定夹片 | 42.5mm绝缘固定夹片 |
| 应用系列 | 18系列 | 18系列 |
42.5mm固定夹片尺寸标注：11.5、42.5、56、15。
42.5mm绝缘固定夹片尺寸标注：15、42.5、56、15。
| 项目 | 42.5mm固定夹片 | 42.5mm绝缘固定夹片 |
|---|---|---|
| 材料 | 不锈钢 | 不锈钢/橡胶 |
| 安装 | M4x20（不包括） | M4x20（不包括） |
| 扭紧力矩 | 最大4Nm | 最大0.5Nm |
| 名称 | 50mm固定夹片 |
|---|---|
| 名称 | 50mm固定夹片 |
| 应用系列 | 18系列 |
50mm固定夹片尺寸标注：10、50、68、15。
| 项目 | 50mm固定夹片 |
|---|---|
| 材料 | 不锈钢 |
| 安装 | M5x20（不包括） |
| 扭紧力矩 | 最大5Nm |
配件实物图标注：42.5mm绝缘固定夹片、50mm固定夹片、42.5mm固定夹片、高距离浮磁、磁浮球、导轨型、悬浮型、压铸机专用磁石。
42仓库备货
43技术资料

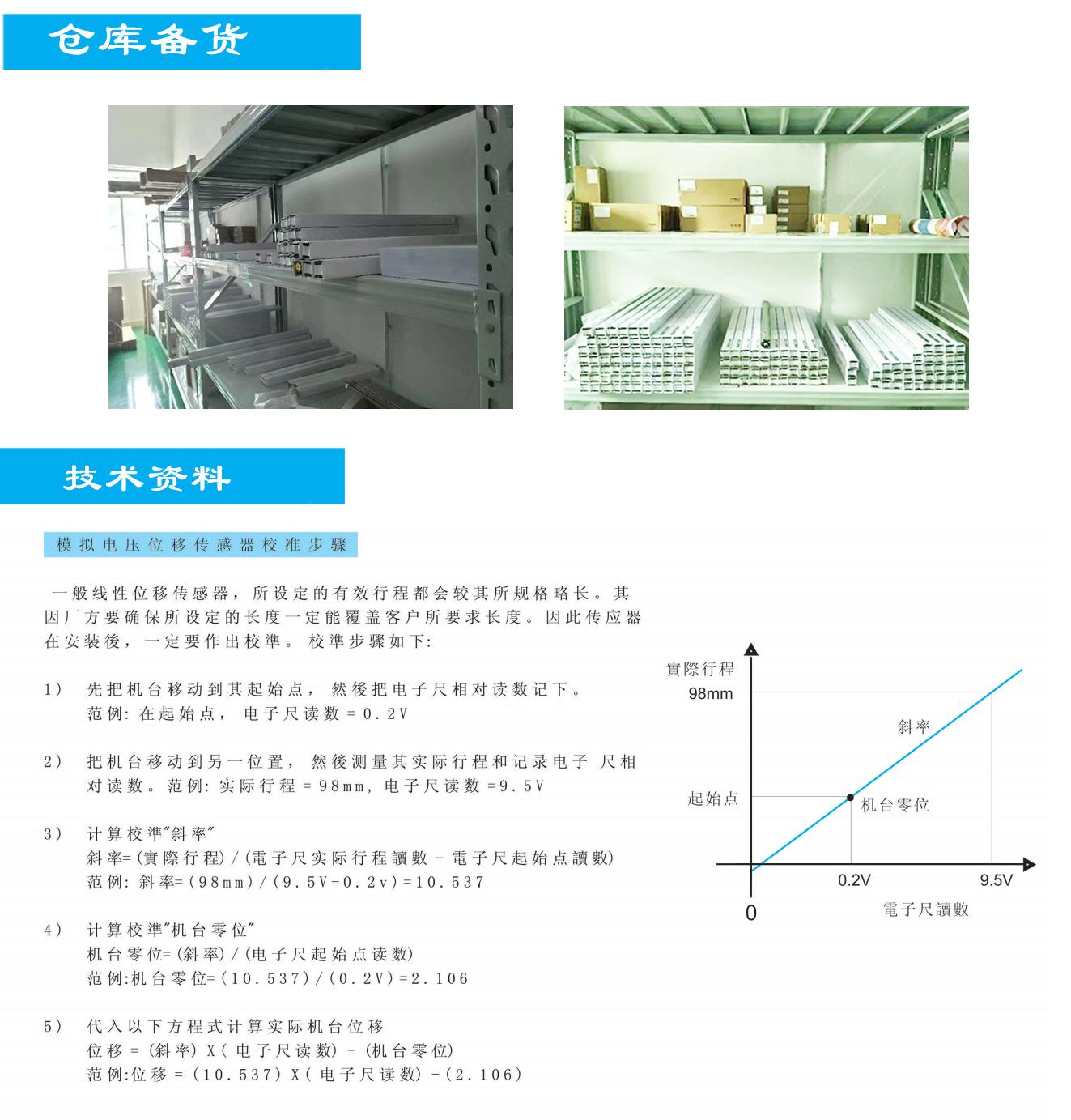

模拟电压位移传感器校准步骤
一般线性位移传感器，所设定的有效行程都会较其所规格略长。其因厂方要确保所设定的长度一定能覆盖客户所要求长度。因此传感器在安装后，一定要作出校准。校准步骤如下：
- 1先把机台移动到其起始点，然后把电子尺相对读数记下。范例：在起始点，电子尺读数=0.2V
- 2把机台移动到另一位置，然后测量其实际行程和记录电子尺相对读数。范例：实际行程=98mm，电子尺读数=9.5V
- 3计算校准“斜率” 斜率=（实际行程）/（电子尺实际行程读数-电子尺起始点读数） 范例：斜率=（98mm）/（9.5V-0.2V）=10.537
- 4计算校准“机台零位” 机台零位=（斜率）/（电子尺起始点读数） 范例：机台零位=（10.537）/（0.2V）=2.106
- 5代入以下方程式计算实际机台位移 位移=（斜率）X（电子尺读数）-（机台零位） 范例：位移=（10.537）X（电子尺读数）-（2.106）
校准曲线图标注：实际行程98mm、斜率、起始点、机台零位、电子尺读数0/0.2V/9.5V。

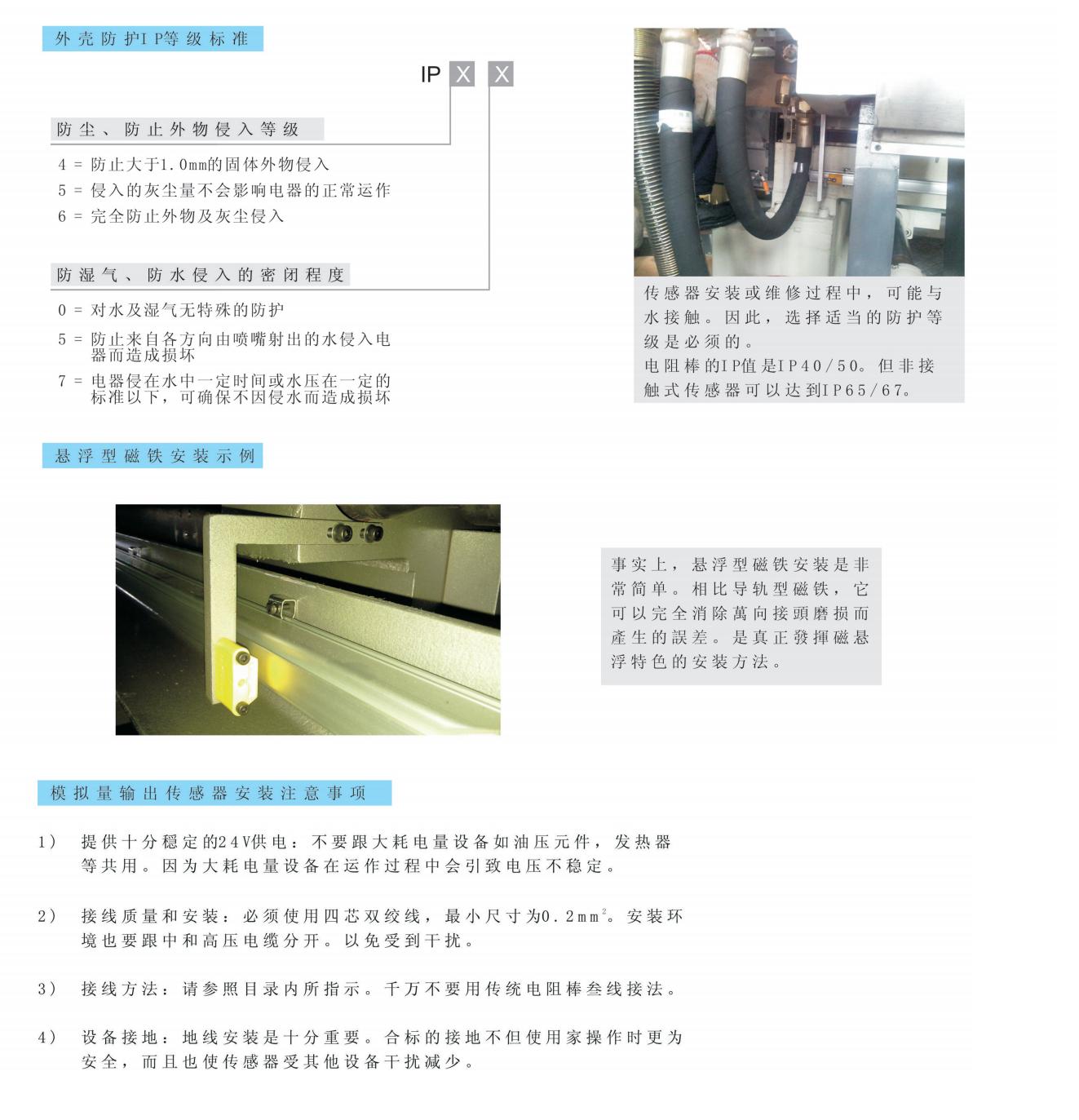

48外壳防护IP等级标准
IP XX
防尘、防止外物侵入等级
- 4 = 防止大于1.0mm的固体外物侵入
- 5 = 侵入的灰尘量不会影响电器的正常运作
- 6 = 完全防止外物及灰尘侵入
防湿气、防水侵入的密闭程度
- 0 = 对水及湿气无特殊的防护
- 5 = 防止来自各方向由喷嘴射出的水侵入电器而造成损坏
- 7 = 电器侵在水中一定时间或水压在一定标准以下，可确保不因侵水而造成损坏
传感器安装或维修过程中，可能与水接触。因此，选择适当的防护等级是必须的。电阻棒的IP值是IP40/50。但非接触式传感器可以达到IP65/67。
55悬浮型磁铁安装示例
事实上，悬浮型磁铁安装是非常简单。相比导轨型磁铁，它可以完全消除万向接头磨损而产生的误差。是真正发挥磁悬浮特色的安装方法。
57模拟量输出传感器安装注意事项
- 1提供十分稳定的24V供电：不要跟大耗电量设备如油压元件，发热器等共用。因为大耗电量设备在运作过程中会引致电压不稳定。
- 2接线质量和安装：必须使用四芯双绞线，最小尺寸为0.2mm²。安装环境也要跟中和高压电缆分开。以免受到干扰。
- 3接线方法：请参照目录内所指示。千万不要用传统电阻棒叁线接法。
- 4设备接地：地线安装是十分重要。合标的接地不但使用家操作时更为安全，而且也使传感器受其他设备干扰减少。
技术参数（文字整理）
| 订货编号（电压） | 180 |
|---|---|
| 电压输出 | 0-10Vdc / 10-0Vdc 双输出，最低负载电阻 5kΩ |
| 订货编号（电流） | 181：0-20mA；182：20-0mA；184：4-20mA；185：20-4mA |
| 测量数据 | 直线位移 |
| 分辨率 | 无限（取决于控制器 A/D 与电源纹波） |
| 供应电源 | +24Vdc（20.4～28.8Vdc） |
| 输入保护 | 极性保护至 -30Vdc，过压保护至 36Vdc |
| 用电量 | 50～140mA（按量程而定） |
| 绝缘强度 | 500Vdc（DC 地端对机器接地端） |
| 重复精度 | < ±0.005% FS |
| 非线性度 | < ±0.02% FS（最小 ±90μm） |
| 更新时间 | 0.5ms（≤1200mm）/ 1.0ms（≤2400mm）/ 2.0ms（≤4800mm）/ 5.0ms（≤7600mm） |
| 工作温度 | -40℃～75℃，湿度 90%，不能结露 |
| 防护等级 | IP65 / IP67（正确连接插头时） |
| 振荡指标 | 15g / 10-2000Hz / IEC 68-2-6 |
| 冲击指标 | 100g（单一冲击）/ IEC 68-2-27 |
| EMC | 放射 EN61000-6-3，抗扰 EN61000-6-2、EN61000-4-2/3/4/6 |
| 外形参考 | 总长≈有效行程+182mm；型材高度 37mm；有效行程起点距测头约 73mm |
安装与接线要点
- 可选 4 脚插座、D60 六芯、M12 五芯或直出电缆等多种接线方式。
- 4 脚插座：P1 +24Vdc、P2 10-0V、P3 0-10V、P4 0Vdc。
- 控制器模拟输入负极须接传感器 0V（P4），不可直接接机器公共地。
- 使用四芯双绞屏蔽线，截面积 ≥0.2mm²；切勿将 +24V 与信号脚接反，否则会烧毁传感器且不在保修范围。
