磁致伸缩位移传感器（Profinet/EtherCAT信号输出）

Q: 磁致伸缩位移传感器（Profinet/EtherCAT信号输出） 的测量原理和主要特点是什么？

Germanjet 德敏哲数码智能磁致伸缩位移传感器以非接触方式给出高速、高精度的绝对位移。主要特点包括：支持 Profinet / EtherCAT 工业以太网接口；非接触绝对测量，高速高精度；直接挂入总线，免除模拟量换算。

Q: 磁致伸缩位移传感器（Profinet/EtherCAT信号输出） 有哪些主要技术参数？

主要技术参数：订货编号：197；输出：EtherCAT 以太网控制技术；测量数据：直线位移；数据格式：EtherCAT 100Base-TX 快速以太网；传输速度：100Mbit/s。更完整参数请查看上方技术参数表。

Q: 磁致伸缩位移传感器（Profinet/EtherCAT信号输出） 有现货吗？

常规型号备有现货，交期快，可直接下单或索取样品。

Q: 想了解 磁致伸缩位移传感器（Profinet/EtherCAT信号输出） 的选型或报价，怎么联系？

欢迎联系深圳市易测电气有限公司工程团队：电话 13728880902，邮箱 info@szetme.com，说明行程、信号输出与安装方式，我们会协助选型并给出报价。

更新时间：2026-09-23

Germanjet 德敏哲数码智能磁致伸缩位移传感器以非接触方式给出高速、高精度的绝对位移。

支持 Profinet 与 EtherCAT，可直接挂入工业以太网，免除模拟量换算环节，适用于注塑、液压伺服等需要总线位置闭环的设备。

✓ 支持 Profinet / EtherCAT 工业以太网接口
✓ 非接触绝对测量，高速高精度
✓ 直接挂入总线，免除模拟量换算
✓ 适合注塑、液压伺服等位置闭环设备

咨询选型 / 索样查看技术图册（4）

技术图册与资料

1 profinet Ethercat 信号输出磁致伸缩直线位移传感器规格图片 · 长图

技术参数与规格说明

46 项 7 节 8 表 2 列

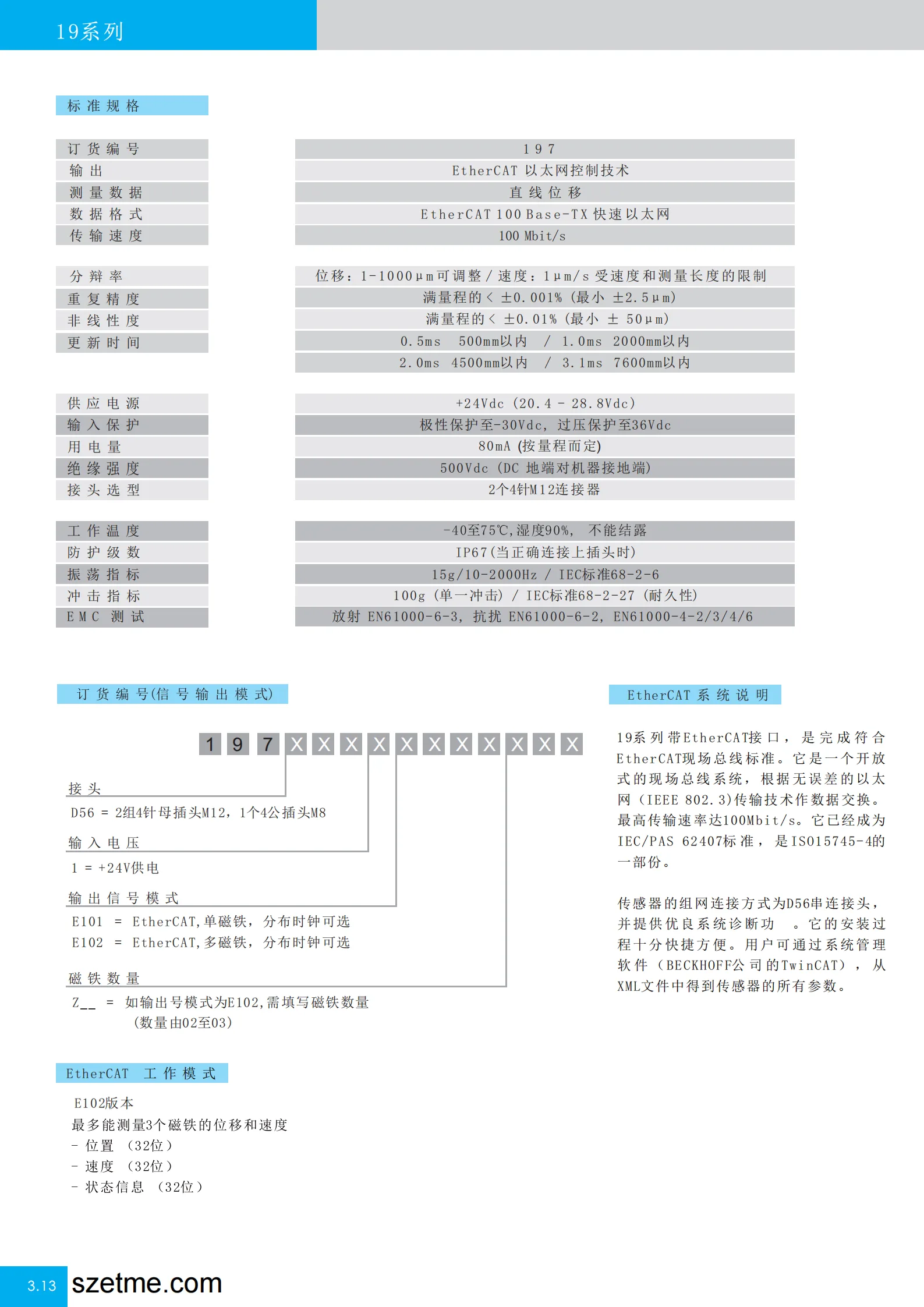

0119 系列标准规格

项目	参数
订货编号	197
输出	EtherCAT 以太网控制技术
测量数据	直线位移
数据格式	EtherCAT 100Base-TX 快速以太网
传输速度	100Mbit/s
分辨率	位移:1~1000μm 可调整;速度:1μm/s(受速度和测量长度的限制)
重复精度	满量程的 < ±0.001%(最小 ±2.5μm)
非线性度	满量程的 < ±0.01%(最小 ±50μm)
更新时间	0.5ms 500mm 以内 / 1.0ms 2000mm 以内;2.0ms 4500mm 以内 / 3.1ms 7600mm 以内
供应电源	+24Vdc(20.4 - 28.8Vdc)
输入保护	极性保护至 -30Vdc,过压保护至 36Vdc
用电量	80mA(按量程而定)
绝缘强度	500Vdc(DC 地端对机器接地端)
接头选型	2 个 4 针 M12 连接器
工作温度	-40 至 75°C,湿度 90%,不能结露
防护等级	IP67(当正确连接上插头时)
振荡指标	15g / 10-2000Hz / IEC 标准 68-2-6
冲击指标	100g(单一冲击)/ IEC 标准 68-2-27(耐久性)
EMC 测试	放射 EN61000-6-3,抗扰 EN61000-6-2,EN61000-4-2/3/4/6

03订货编码(信号输出模式)

型号格式:1 9 7 X X X X X X X X

接头:D56 = 2 组 4 针插头 M12,1 个公插头 M8
输入电压:1 = +24V 供电
输出信号模式:E101 = EtherCAT 单磁铁,分布时钟可选;E102 = EtherCAT 多磁铁,分布时钟可选
磁铁数量:Z___ = 如输出信号模式为 E102,需填写磁铁数量(数量由 02 至 03)

06EtherCAT 工作模式

E102 版本:最多能测量 3 个磁铁的位移和速度。

位置(32 位)
速度(32 位)
状态信息(32 位)

09EtherCAT 系统说明

19 系列带 EtherCAT 接口,是完成符合 EtherCAT 现场总线标准的开放式的现场总线系统。它根据无误差的以太网(IEEE 802.3)传输技术作数据交换,最高传输速率达 100Mbit/s。它已经成为 IEC/PAS 62407 标准,是 ISO15745-4 的一部分。

传感器的组网连接方式为 D56 串连接头,并提供优良系统诊断能力。它的安装过程十分快捷方便。用户可通过系统管理软件(BECKHOFF 公司的 TwinCAT),从 XML 文件中得到传感器的所有参数。

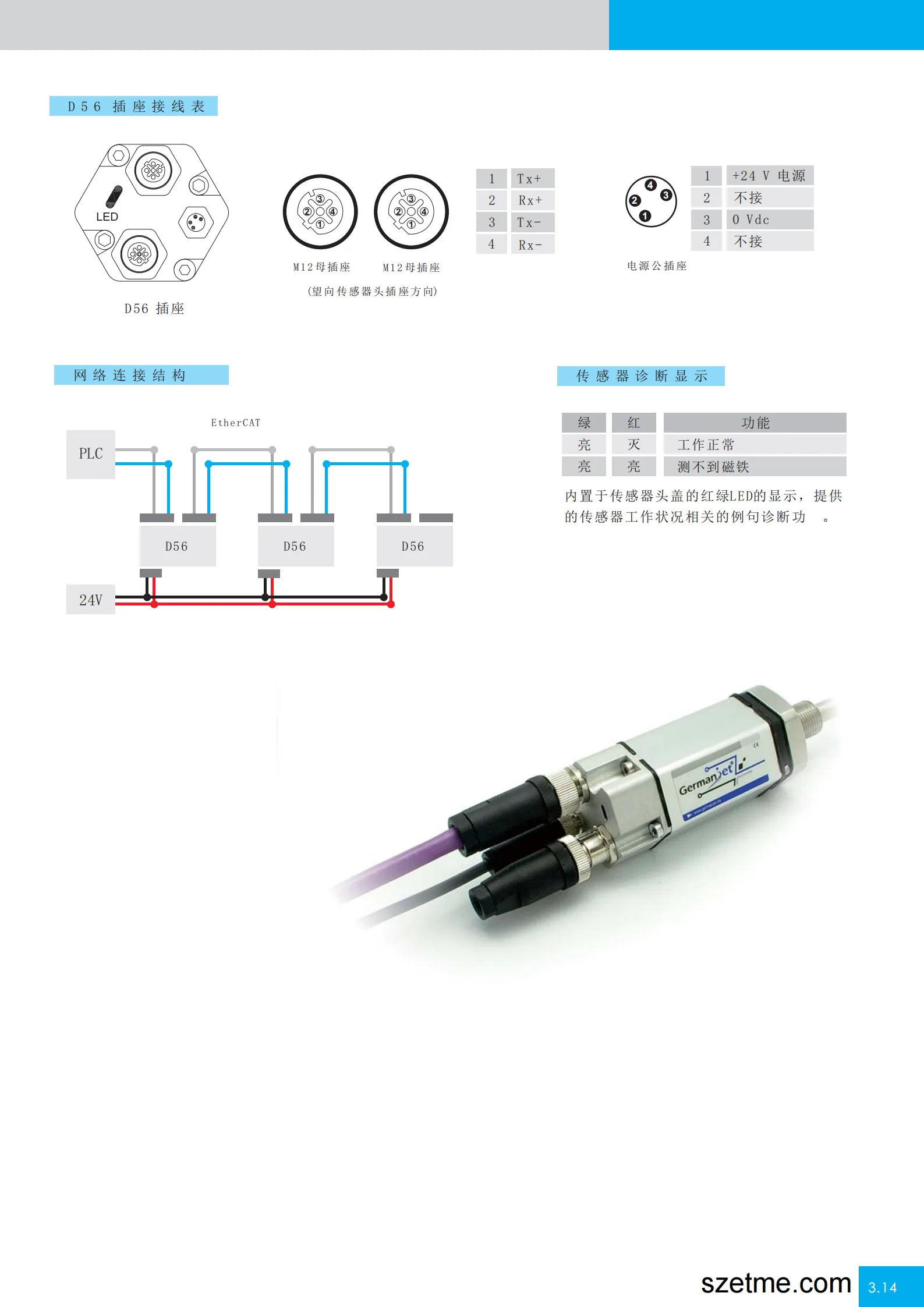

12D56插座接线表

D56插座：带LED指示灯。M12母插座（望向传感器头插座方向）：1-Tx+、2-Rx+、3-Tx-、4-Rx-。电源公插座：1-+24V电源、2-不接、3-0Vdc、4-不接。

网络连接结构

PLC通过EtherCAT总线连接多台D56设备，24V电源并联供电。

传感器诊断显示

绿	红	功能
亮	灭	工作正常
亮	亮	测不到磁铁

内置于传感器头盖的红绿LED的显示，提供的传感器工作状况相关的例句诊断功能。

szetme.com 3.14

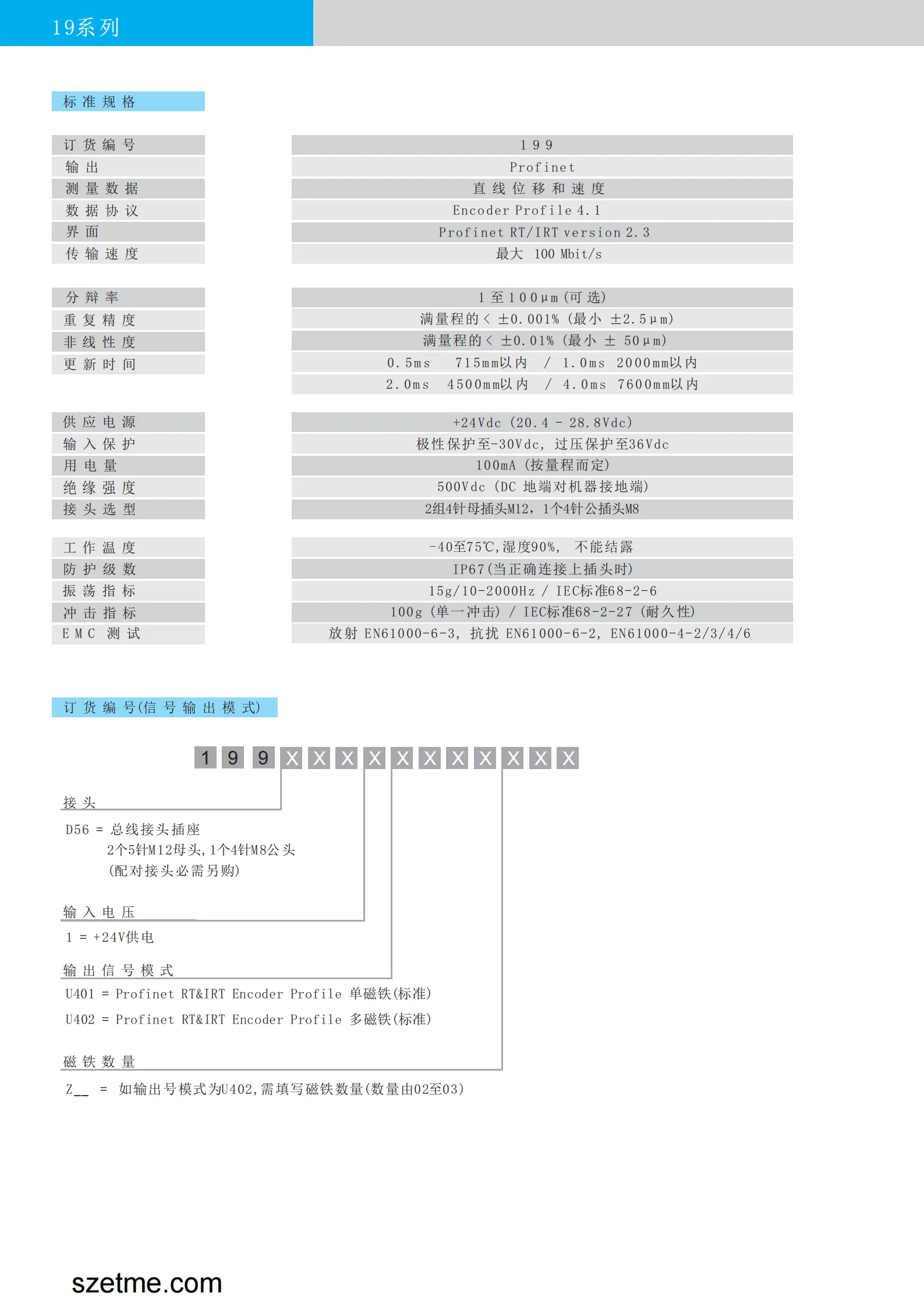

2019系列

标准规格

项目	规格
订货编号	199
输出	Profinet
测量数据	直线位移和速度
数据协议	Encoder Profile 4.1
界面	Profinet RT/IRT version 2.3
传输速度	最大 100 Mbit/s

项目	规格
分辨率	1 至100μm（可选）
重复精度	满量程的<±0.001%（最小±2.5μm）
非线性度	满量程的<±0.01%（最小±50μm）
更新时间	0.5ms 715mm以内 / 1.0ms 2000mm以内 / 2.0ms 4500mm以内 / 4.0ms 7600mm以内

项目	规格
供应电源	+24Vdc（20.4 - 28.8Vdc）
输入保护	极性保护至-30Vdc，过压保护至36Vdc
用电量	100mA（按量程而定）
绝缘强度	500Vdc（DC地端对机器接地端）
接头选型	2组4针母插头M12，1个4针公插头M8

项目	规格
工作温度	-40至75℃，湿度90%，不能结露
防护等级	IP67（当正确连接上插头时）
振荡指标	15g/10-2000Hz / IEC标准68-2-6
冲击指标	100g（单一冲击） / IEC标准68-2-27（耐久性）
EMC测试	放射 EN61000-6-3，抗扰 EN61000-6-2，EN61000-4-2/3/4/6

订货编号（信号输出模式）

1 9 9 X X X X X X X X X X

接头

D56 = 总线接头插座

2个5针M12母头，1个4针M8公头

（配对接头必需另购）

输入电压

1 = +24V供电

输出信号模式

0401 = Profinet RT&IRT Encoder Profile 单磁铁（标准）

0402 = Profinet RT&IRT Encoder Profile 多磁铁（标准）

磁铁数量

Z_ = 如输出号模式为0402，需填写磁铁数量（数量由02至03）

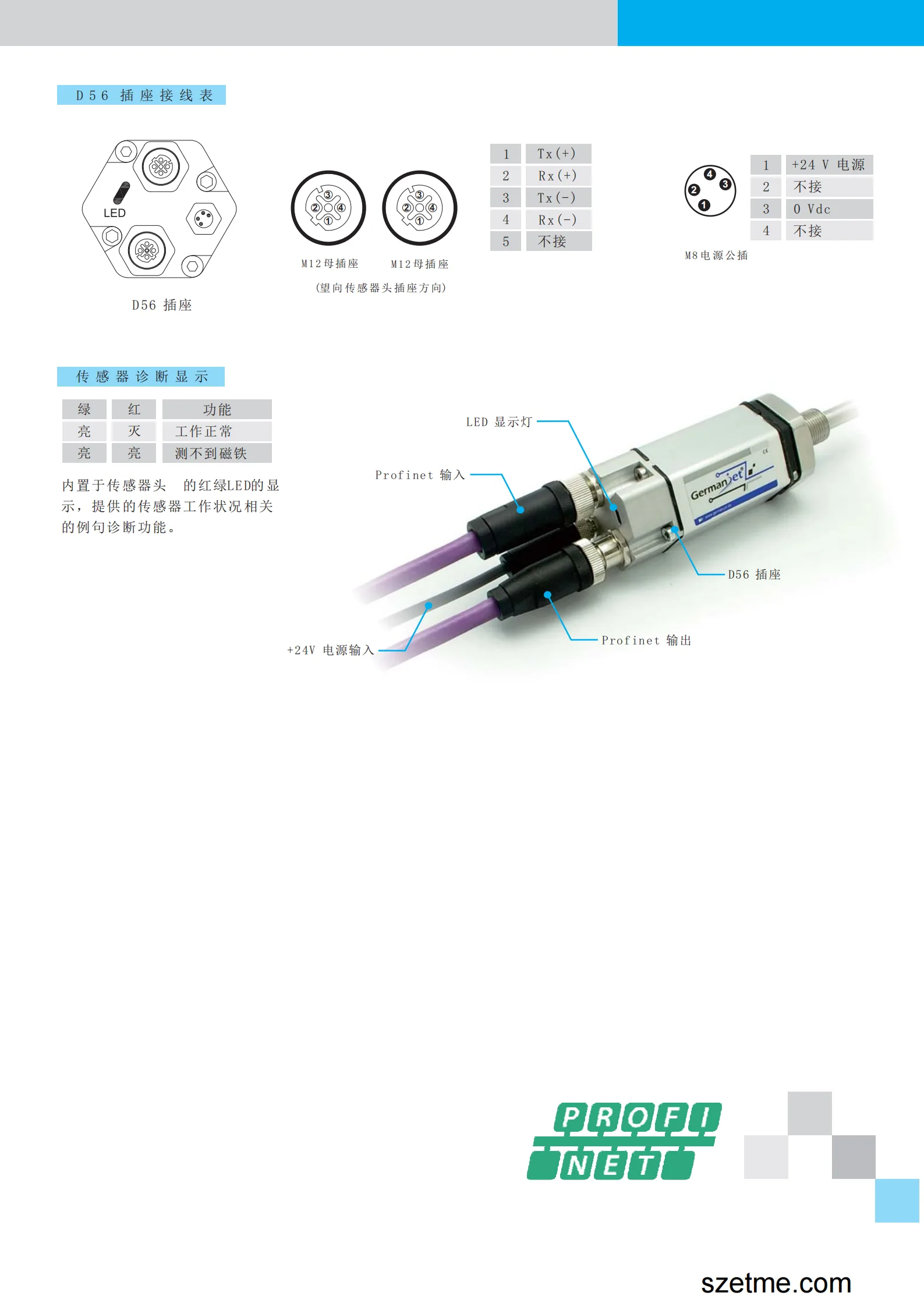

39D56 插座接线表

D56 插座

M12母插座（望向传感器头插座方向）

M8电源公插

针脚	M12母插座
1	Tx (+)
2	Rx (+)
3	Tx (-)
4	Rx (-)
5	不接

针脚	M8电源公插
1	+24 V 电源
2	不接
3	0 Vdc
4	不接

内置于传感器头的红绿LED的显示，提供的传感器工作状况相关的例句诊断功能。

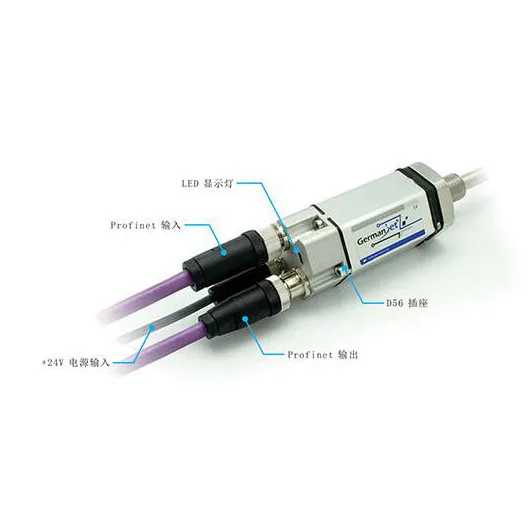

LED 显示灯、Profinet 输入、+24V 电源输入、D56 插座、Profinet 输出

技术参数（文字整理）

订货编号	197
输出	EtherCAT 以太网控制技术
测量数据	直线位移
数据格式	EtherCAT 100Base-TX 快速以太网
传输速度	100Mbit/s
分辨率	位移:1~1000μm 可调整;速度:1μm/s(受速度和测量长度的限制)
重复精度	满量程的 < ±0.001%(最小 ±2.5μm)
非线性度	满量程的 < ±0.01%(最小 ±50μm)
更新时间	0.5ms 500mm 以内 / 1.0ms 2000mm 以内;2.0ms 4500mm 以内 / 3.1ms 7600mm 以内
供应电源	+24Vdc(20.4 - 28.8Vdc)
输入保护	极性保护至 -30Vdc,过压保护至 36Vdc
用电量	80mA(按量程而定)
绝缘强度	500Vdc(DC 地端对机器接地端)
接头选型	2 个 4 针 M12 连接器
工作温度	-40 至 75°C,湿度 90%,不能结露
防护等级	IP67(当正确连接上插头时)
振荡指标	15g / 10-2000Hz / IEC 标准 68-2-6
冲击指标	100g(单一冲击)/ IEC 标准 68-2-27(耐久性)
EMC 测试	放射 EN61000-6-3,抗扰 EN61000-6-2,EN61000-4-2/3/4/6
数据协议	Encoder Profile 4.1
界面	Profinet RT/IRT version 2.3
EMC测试	放射 EN61000-6-3，抗扰 EN61000-6-2，EN61000-4-2/3/4/6
