19F系列磁致伸缩位移传感器（长行程）

更新时间：2026-09-23

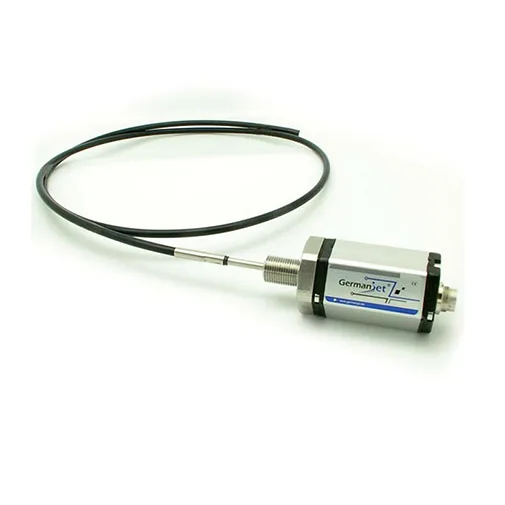

19F系列磁致伸缩位移传感器德敏哲Germanjet(适用于长行程，最长行程可定制18M)，本产品是针对于长行程伺服液压油缸开发，主要方便运输。

软管式结构是本系列的核心：测量杆为柔性可弯软管，可弯曲半径最小 250mm，运输与现场穿管都比刚性杆方便，特别适合大型设备现场先装缸、后穿传感器的工况。

提供模拟量电流，电压及更为丰富的通信接口包括数字量的SSI和Start/Stop，现场总线的CANbus和Profibus-DP，Ethercat.profinet等。

19系列磁致伸缩位移传感器特别针对苛刻环境应用设计，如炼油、化工、发电、制药等。

✓ 软管式柔性测量杆，可弯半径最小 250mm，便于运输与现场穿管
✓ 长行程可定制至 18 米，针对长行程伺服液压油缸开发
✓ 非接触磁致伸缩测量，无机械磨损
✓ 支持模拟量、SSI、Start/Stop、CANbus、Profibus-DP、EtherCAT、Profinet
✓ 针对炼油、化工、发电、制药等苛刻环境设计

咨询选型 / 索样查看技术图册（6）

技术图册与资料

技术参数与规格说明

65 项 12 节 16 表 4 列

01柔性软管型

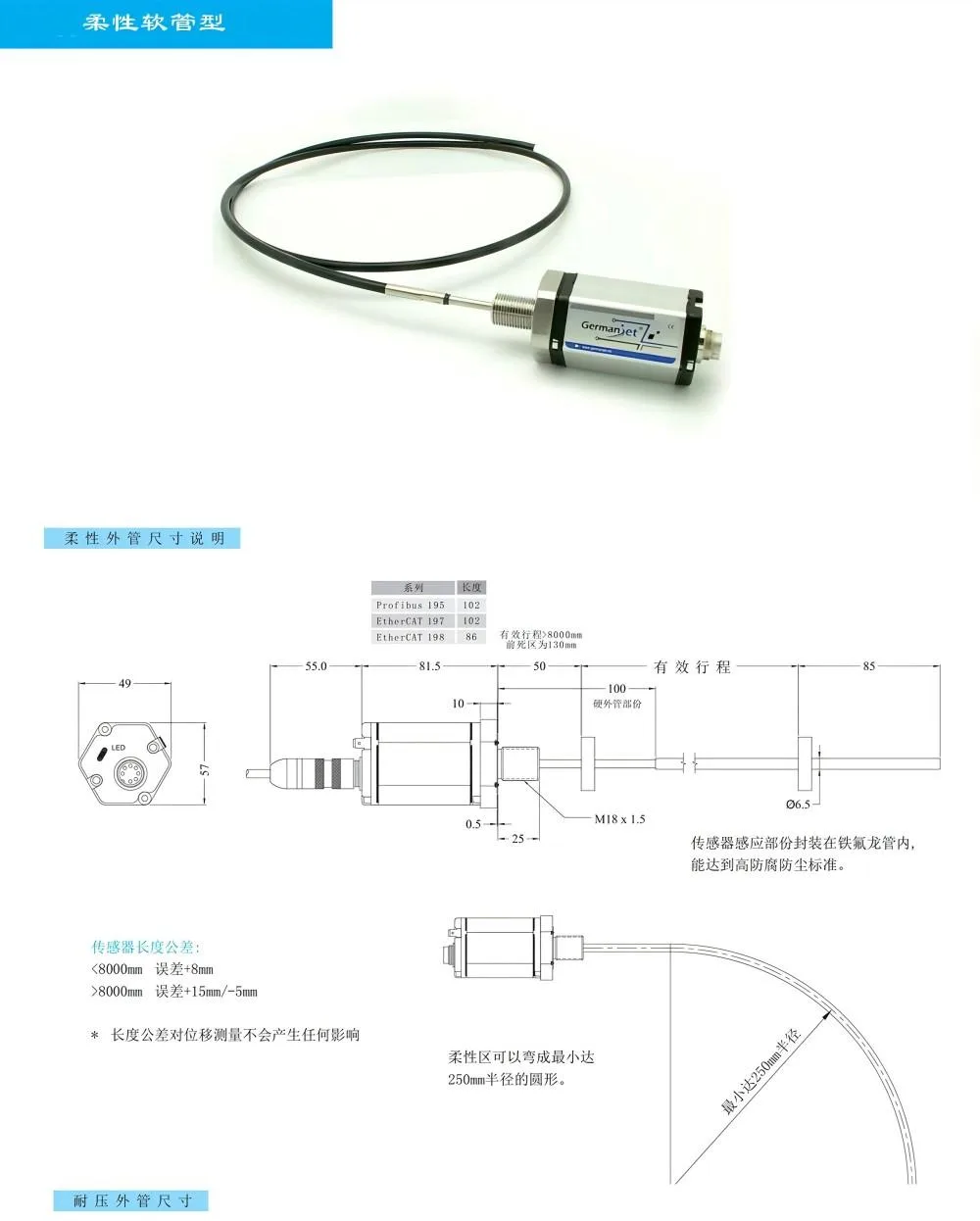

柔性外管尺寸说明

系列	长度
Profibus 195	102
EtherCAT 197	102
EtherCAT 198	86

有效行程≤8000mm 前死区为130mm

传感器感应部份封装在铁氟龙管内，能达到高防腐防尘标准。

传感器长度公差

≤8000mm 误差±8mm
>8000mm 误差+15mm/-5mm

* 长度公差对位移测量不会产生任何影响

耐压外管尺寸

柔性区可以弯成最小达250mm半径的圆形。

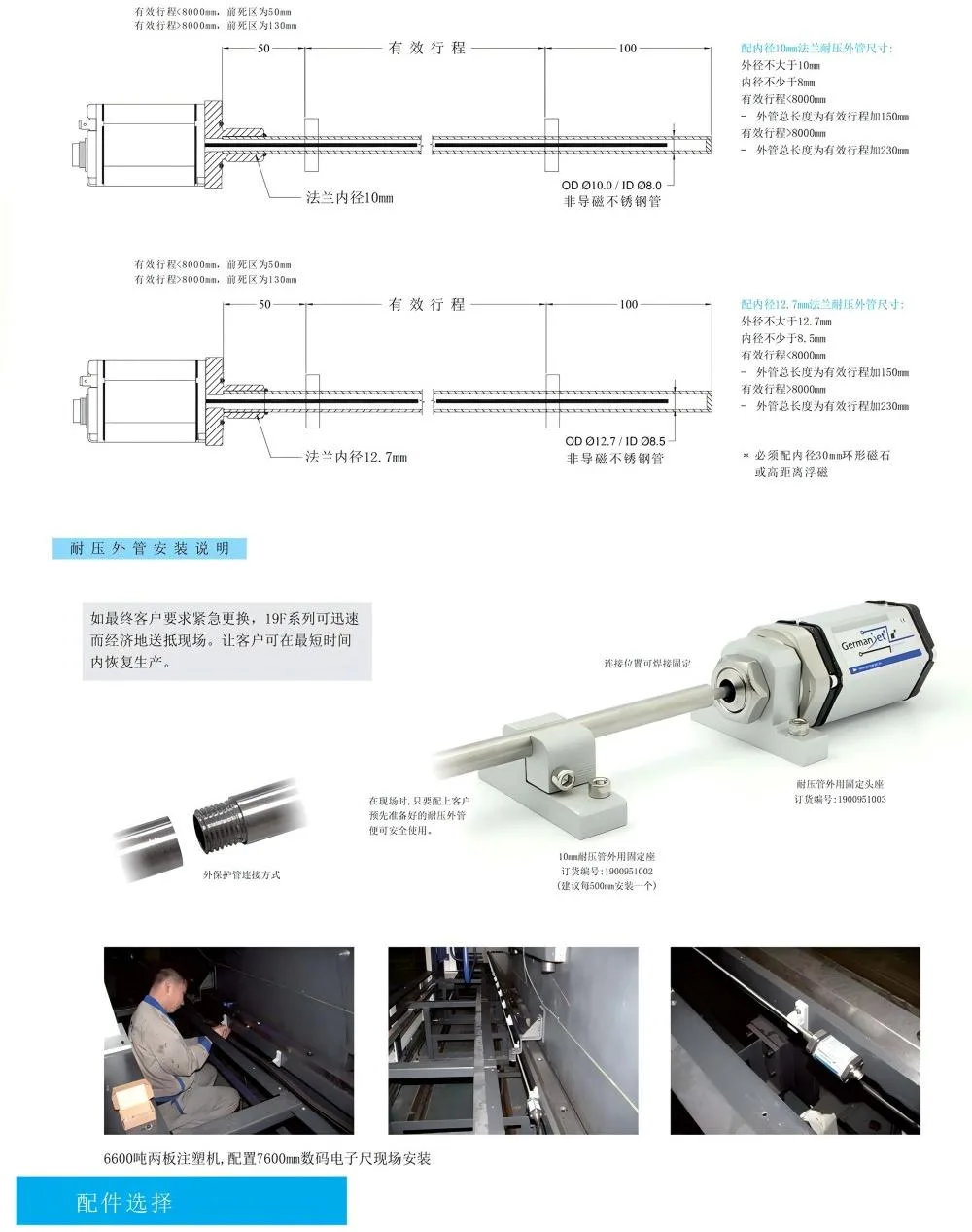

11耐压外管尺寸与安装说明

有效行程≤8000mm，前死区为50mm

有效行程>8000mm，前死区为130mm

法兰内径10mm；OD Φ10.0 / ID Φ8.0 非导磁不锈钢管

法兰内径12.7mm；OD Φ12.7 / ID Φ8.5 非导磁不锈钢管

配内径10mm法兰耐压外管尺寸

外径不大于10mm
内径不少于8mm
有效行程≤8000mm：外管总长度为有效行程加150mm
有效行程>8000mm：外管总长度为有效行程加230mm

配内径12.7mm法兰耐压外管尺寸

外径不大于12.7mm
内径不少于8.5mm
有效行程≤8000mm：外管总长度为有效行程加150mm
有效行程>8000mm：外管总长度为有效行程加230mm

* 必须配内径30mm环形磁石或高距离浮磁

耐压外管安装说明

如最终客户要求紧急更换，19F系列可迅速而经济地送抵现场。让客户可在最短时间内恢复生产。

在现场时，只要配上客户预先准备好的耐压外管便可安全使用。

连接位置可焊接固定；外保护管连接方式

耐压管外用固定头座订货编号：1900951003

10mm耐压管外用固定座订货编号：1900951002（建议每500mm安装一个）

6600吨两板注塑机，配置7600mm数码电子尺现场安装

配件选择

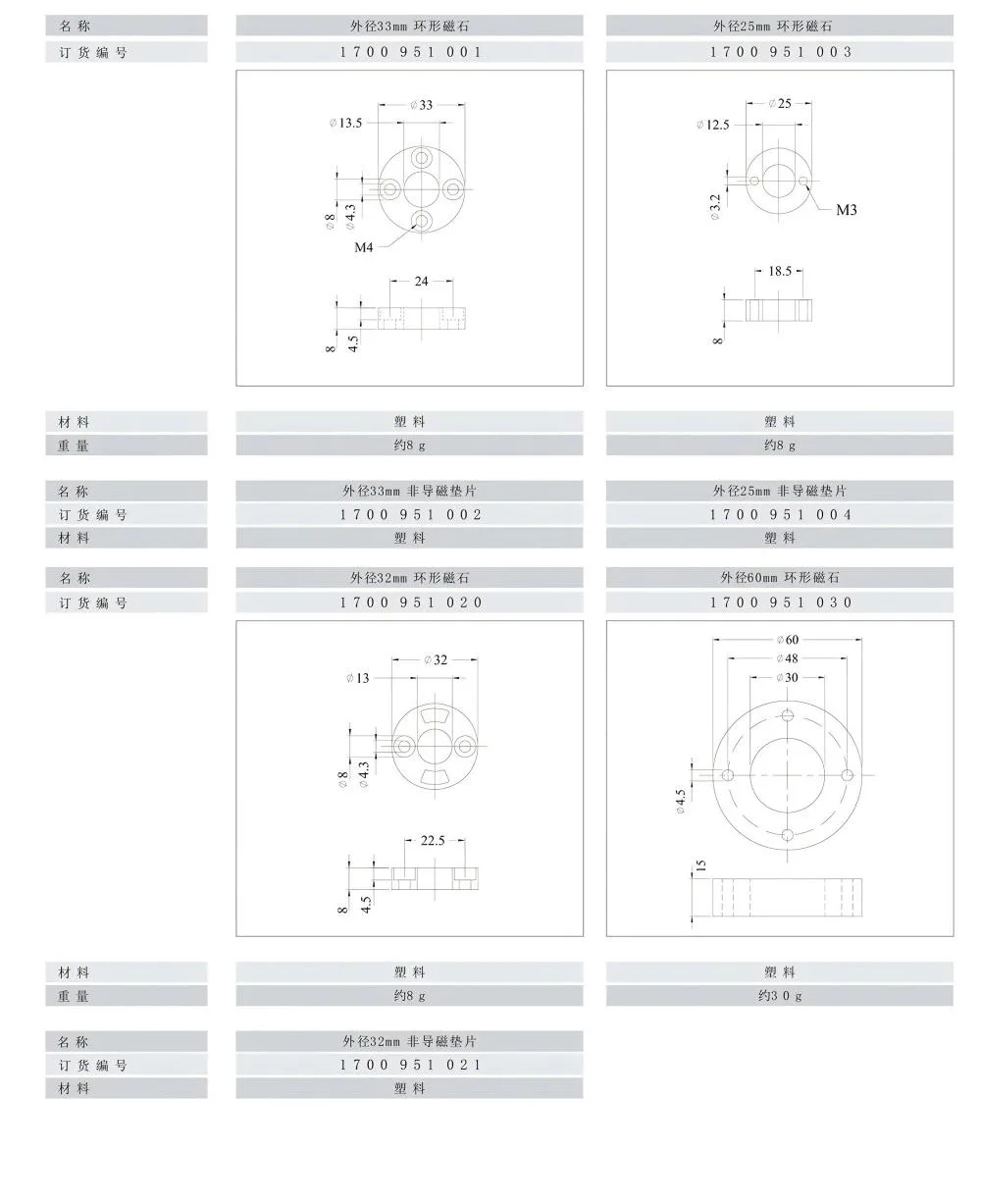

29环形磁石与非导磁垫片

名称	订货编号	材料	重量
外径33mm 环形磁石	1700951001	塑料	约8 g
外径25mm 环形磁石	1700951003	塑料	约8 g
外径33mm 非导磁垫片	1700951002	塑料	—
外径25mm 非导磁垫片	1700951004	塑料	—
外径32mm 环形磁石	1700951020	塑料	约8 g
外径60mm 环形磁石	1700951030	塑料	约30 g
外径32mm 非导磁垫片	1700951021	塑料	—

31外置型

系列	长度
Profibus 195	97
EtherCAT 197	97
EtherCAT 198	81

传感器尺寸标注：49、57、55、77、13、有效行程、73、37、14.5、M4。

34配件选择

名称	导轨型	悬浮型
名称	导轨型	悬浮型
应用系列	18/19系列	18/19系列

导轨型磁石尺寸标注：M5x10、28、30、24、66、60、42.5、56、40、±18°。

悬浮型磁石尺寸标注：38、φ4.2、20、C、10、15、50+D、D、J、40、42.5、56。

38订货编号 1800 951 001

项目	参数
订货编号	1 8 0 0 9 5 1 0 0 1
材料	塑料
重量	约30 g
磁块距工作面(D)	固定
侧面错位(C)	固定
工作温度	-40至75℃

40订货编号 1800 951 002

项目	参数
订货编号	1 8 0 0 9 5 1 0 0 2
材料	塑料
重量	约12 g
磁块距工作面(D)	0.1 - 4 mm
侧面错位(C)	± 8 mm
工作温度	-40至75℃

压砖机专用磁石

项目	参数
名称	压砖机专用磁石
应用系列	18/19系列

高距离浮磁

项目	参数
名称	高距离浮磁
应用系列	18/19系列

46订货编号 1800 951 003

项目	参数
订货编号	1 8 0 0 9 5 1 0 0 3
材料	塑料
重量	约12 g
磁块距工作面(D)	0.1 - 4 mm
侧面错位(C)	± 8 mm
工作温度	-40至75℃

42.5mm 固定夹片

项目	参数
名称	42.5mm 固定夹片
应用系列	18系列

50订货编号 1800 951 004

项目	参数
订货编号	1 8 0 0 9 5 1 0 0 4
材料	塑料
重量	约40 g
磁块距工作面(D)	0.1 - 10 mm
侧面错位(C)	± 20 mm
工作温度	-40至75℃

42.5mm 绝缘固定夹片

项目	参数
名称	42.5mm 绝缘固定夹片
应用系列	18系列

尺寸标注：Ø20、34、8、44、30、15、70+D、c、40、42.5、56（1800951001）；Ø4、55、45、28、21、20、15、55+D、40、42.5、56（1800951002）

55订货编号 1800 951 007

项目	参数
订货编号	1 8 0 0 9 5 1 0 0 7
材料	不锈钢
安装	M4x20（不包括）
扭紧力矩	最大 4Nm

57订货编号 1800 951 008

项目	参数
订货编号	1 8 0 0 9 5 1 0 0 8
材料	不锈钢/橡胶
安装	M4x20（不包括）
扭紧力矩	最大 0.5Nm

50mm 固定夹片

项目	参数
名称	50mm 固定夹片
应用系列	18系列

61订货编号 1800 951 009

项目	参数
订货编号	1 8 0 0 9 5 1 0 0 9
材料	不锈钢
安装	M5x20（不包括）
扭紧力矩	最大 5Nm

尺寸标注：11.5、42.5、56、15（1800951007）；15、42.5、56、15（1800951008）；10、50、68、15（1800951009）

配件图示标签

42.5mm 绝缘固定夹片
50mm 固定夹片
42.5mm 固定夹片
高距离浮磁
磁浮球
压砖机专用磁石
导轨型
悬浮型

技术参数（文字整理）

结构形式	柔性软管型（软管外径耐压，可弯曲安装）
最小弯曲半径	250mm
安装螺纹	M18×1.5
长度公差	≤8000mm：±8mm；>8000mm：+15 / -5mm
电子头长度	Profibus 195：97mm；EtherCAT 197：97mm；EtherCAT 198：81mm
电子头截面	约 49mm × 57mm
型材高度	37mm
本体安装	底部夹片，M4 螺丝
导轨型滑块	M5×10，摆角 ±18°；支架孔距 42.5mm
压铸机专用磁石	订货号 1800 951 001，约 30g，-40～75℃
高距离浮磁	订货号 1800 951 002，D=0.1～4mm，C=±8mm
42.5mm 不锈钢固定夹片	订货号 1800 951 007，最大 4Nm
42.5mm 绝缘固定夹片	订货号 1800 951 008，最大 0.5Nm
50mm 固定夹片	订货号 1800 951 009，最大 5Nm

安装与接线要点

软管段按最小弯曲半径 250mm 走线，避免直角折弯与反复弯折同一点。
外置夹片安装时按规定扭紧力矩操作；绝缘夹片最大 0.5Nm。
悬浮安装需控制磁块工作面距离 D 与侧面错位 C；安装螺钉通常不含。
