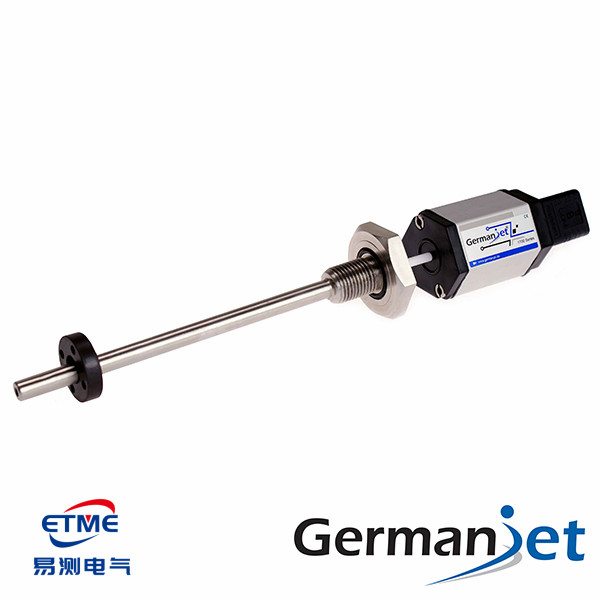

17系列磁致伸缩位移传感器（油缸内置型）

Q: 17系列磁致伸缩位移传感器（油缸内置型） 的测量原理和主要特点是什么？

17 系列磁悬浮位移传感器专为液压缸设计。耐压外管与六角法兰为 100% 不锈钢，可直接安装进液压缸内部。主要特点包括：100% 不锈钢耐压外管与六角法兰，适应严苛工况；电子模块与耐压外管可分离，校准无需拆卸油缸；平面密封设计，简化油缸盖安装孔加工。

Q: 17系列磁致伸缩位移传感器（油缸内置型） 有哪些主要技术参数？

主要技术参数：订货编号：170 / 171 / 172 / 174 / 175 / 173；输出信号：170：0-10V/10-0V；171：0-20mA；172：20-0mA；174：4-20mA；175：20-4mA；173：开始/停止；测量数据：直线位移；分辨率：无限（取决于控制器 A/D 与电源纹波）；173 型号为 0.01 / 0.005mm；供应电源：+24Vdc（20.4～28.8Vdc）。更完整参数请查看上方技术参数表。

Q: 17系列磁致伸缩位移传感器（油缸内置型） 有现货吗？

常规型号备有现货，交期快，可直接下单或索取样品。

Q: 想了解 17系列磁致伸缩位移传感器（油缸内置型） 的选型或报价，怎么联系？

欢迎联系深圳市易测电气有限公司工程团队：电话 13728880902，邮箱 info@szetme.com，说明行程、信号输出与安装方式，我们会协助选型并给出报价。

更新时间：2026-09-23

17 系列磁悬浮位移传感器专为液压缸设计。耐压外管与六角法兰为 100% 不锈钢，可直接安装进液压缸内部。

电子部分与耐压外管为模块组装设计，二者可完全分离；校准时只需拔出电子部分，耐压外管无需与液压缸分离，显著减少停机时间。

电子部分配合正确接头可达 IP67，具备抗震、防尘、防潮保护；输出为业界常用 DIN43650 油制插头。除液压内置外，亦可用于机械外置安装，免定期维护即可提供准确重复输出。

✓ 100% 不锈钢耐压外管与六角法兰，适应严苛工况
✓ 电子模块与耐压外管可分离，校准无需拆卸油缸
✓ 平面密封设计，简化油缸盖安装孔加工
✓ DIN43650 标准油制插头，接线便捷
✓ 液压缸内安装抗压 350bar / 峰值 600bar
✓ 工作温度 -40℃～75℃，防护 IP65/IP67

咨询选型 / 索样查看技术图册（7）

技术图册与资料

技术参数与规格说明

42 项 15 节 6 表 1 列

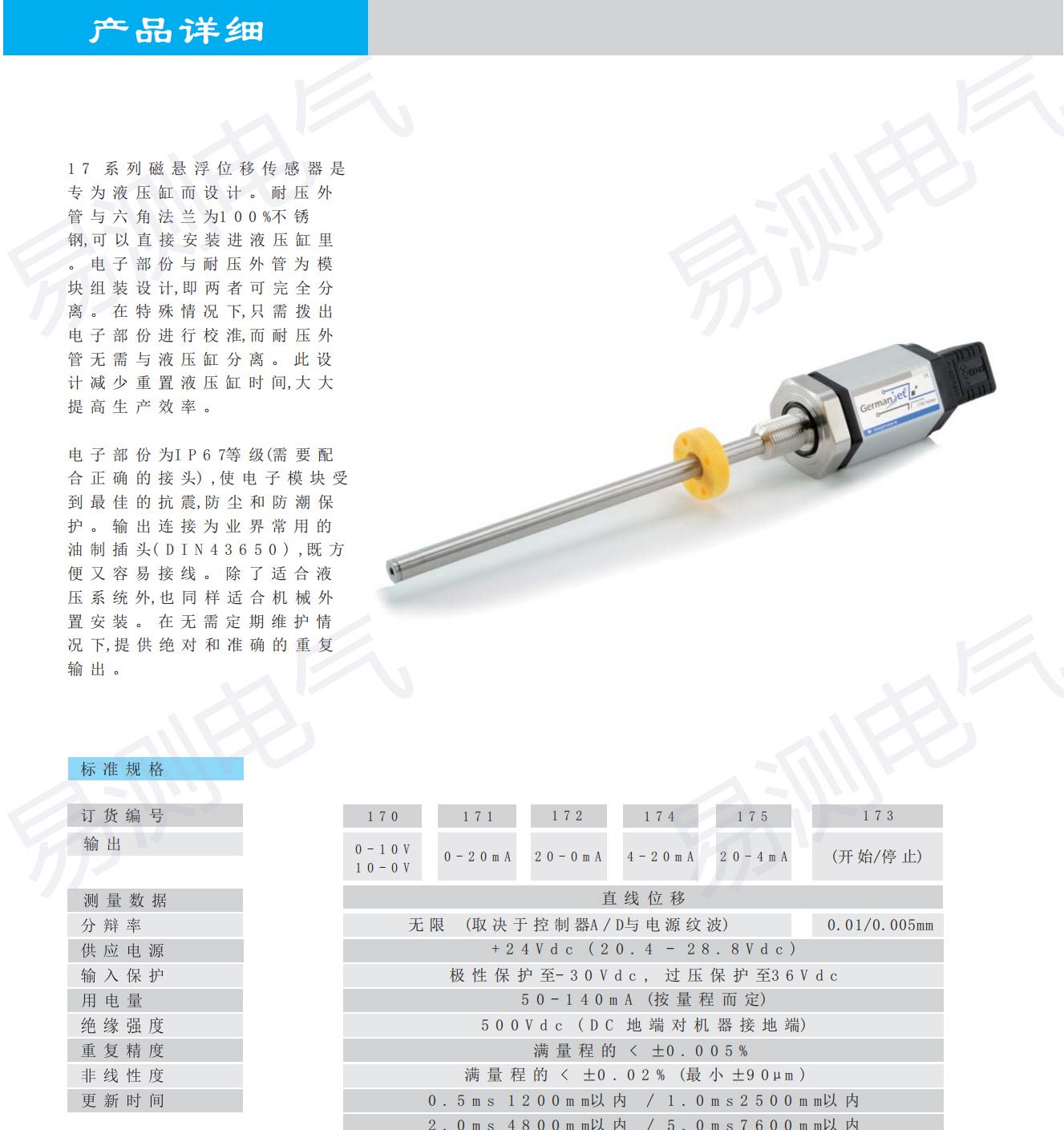

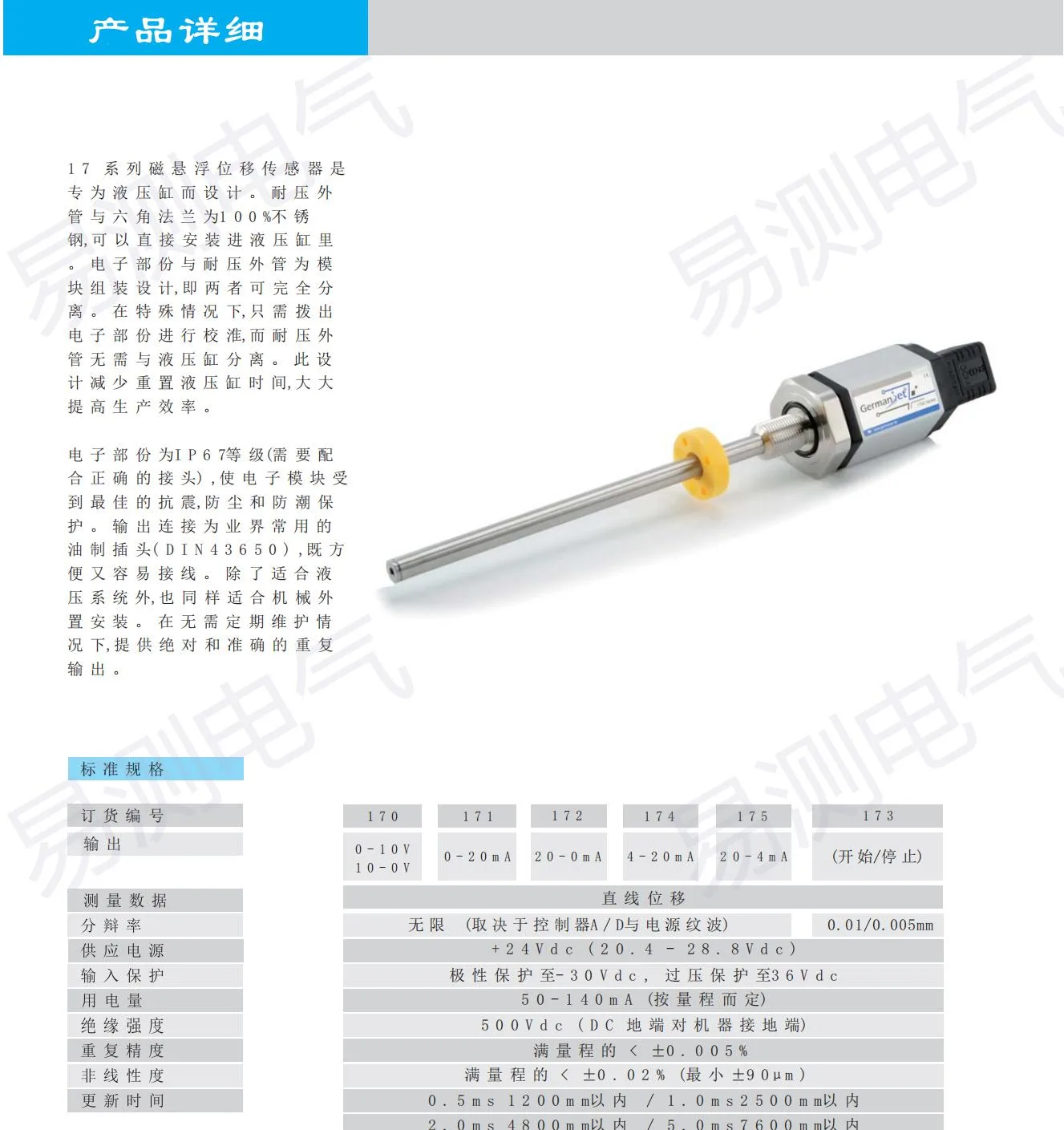

01产品详情

17系列磁悬浮位移传感器是专为液压缸而设计。耐压外管与六角法兰为100%不锈钢，可以直接安装进液压缸里。电子部份与耐压外管为模块组装设计，即两者可完全分离。在特殊情况下，只需拨出电子部份进行校准，而耐压外管无需与液压缸分离。此设计减少重置液压缸时间，大大提高生产效率。

电子部份为IP67等级（需要配合正确的接头），使电子模块受到最佳的抗震，防尘和防潮保护。输出连接为业界常用的油制插头(DIN43650)，既方便又容易接续。除了适合液压系统外，也同样适合机械外置安装。在无需定期维护情况下，提供绝对和准确的重复输出。

04标准规格

参数	170	171	172	174	175	173
订货编号	170	171	172	174	175	173
输出	0-10V / 10-0V	0-20mA	20-0mA	4-20mA	20-4mA	（开始/停止）
测量数据	直线位移	直线位移	直线位移	直线位移	直线位移	直线位移
分辨率	无限（取决于控制器A/D与电源纹波）	无限（取决于控制器A/D与电源纹波）	无限（取决于控制器A/D与电源纹波）	无限（取决于控制器A/D与电源纹波）	无限（取决于控制器A/D与电源纹波）	0.01/0.005mm
供应电源	+24Vdc (20.4 - 28.8Vdc)	+24Vdc (20.4 - 28.8Vdc)	+24Vdc (20.4 - 28.8Vdc)	+24Vdc (20.4 - 28.8Vdc)	+24Vdc (20.4 - 28.8Vdc)	+24Vdc (20.4 - 28.8Vdc)
输入保护	极性保护至-30Vdc，过压保护至36Vdc	极性保护至-30Vdc，过压保护至36Vdc	极性保护至-30Vdc，过压保护至36Vdc	极性保护至-30Vdc，过压保护至36Vdc	极性保护至-30Vdc，过压保护至36Vdc	极性保护至-30Vdc，过压保护至36Vdc
用电量	50-140mA（按量程而定）	50-140mA（按量程而定）	50-140mA（按量程而定）	50-140mA（按量程而定）	50-140mA（按量程而定）	50-140mA（按量程而定）
绝缘强度	500Vdc（DC 地端对机器接地端）	500Vdc（DC 地端对机器接地端）	500Vdc（DC 地端对机器接地端）	500Vdc（DC 地端对机器接地端）	500Vdc（DC 地端对机器接地端）	500Vdc（DC 地端对机器接地端）
重复精度	满量程的 < ±0.005%	满量程的 < ±0.005%	满量程的 < ±0.005%	满量程的 < ±0.005%	满量程的 < ±0.005%	满量程的 < ±0.005%
非线性度	满量程的 < ±0.02%（最小 ±90μm）	满量程的 < ±0.02%（最小 ±90μm）	满量程的 < ±0.02%（最小 ±90μm）	满量程的 < ±0.02%（最小 ±90μm）	满量程的 < ±0.02%（最小 ±90μm）	满量程的 < ±0.02%（最小 ±90μm）
更新时间	0.5ms 1200mm以内 / 1.0ms 2500mm以内；2.0ms 4800mm以内 / 5.0ms 7600mm以内	0.5ms 1200mm以内 / 1.0ms 2500mm以内；2.0ms 4800mm以内 / 5.0ms 7600mm以内	0.5ms 1200mm以内 / 1.0ms 2500mm以内；2.0ms 4800mm以内 / 5.0ms 7600mm以内	0.5ms 1200mm以内 / 1.0ms 2500mm以内；2.0ms 4800mm以内 / 5.0ms 7600mm以内	0.5ms 1200mm以内 / 1.0ms 2500mm以内；2.0ms 4800mm以内 / 5.0ms 7600mm以内	0.5ms 1200mm以内 / 1.0ms 2500mm以内；2.0ms 4800mm以内 / 5.0ms 7600mm以内

06标准规格（续）

参数	值
工作温度	-40至75℃，湿度90%，不能结露
防护等级	IP65/IP67（当正确连接上插头时）
振荡指标	15g/10-2000Hz / IEC标准68-2-6
冲击指标	100g（单一冲击）/ IEC标准68-2-27（耐久性）
EMC测试	放射 EN61000-6-3，抗扰 EN61000-6-2，EN61000-4-2/3/4/6
抗压强度	安装在液压缸内时为350bar/600bar（峰值）
固定方式	螺纹为 M18 x 1.5
外壳材料	铝，经阳极化处理/外保护管为，法兰盘为不锈钢精密铸造

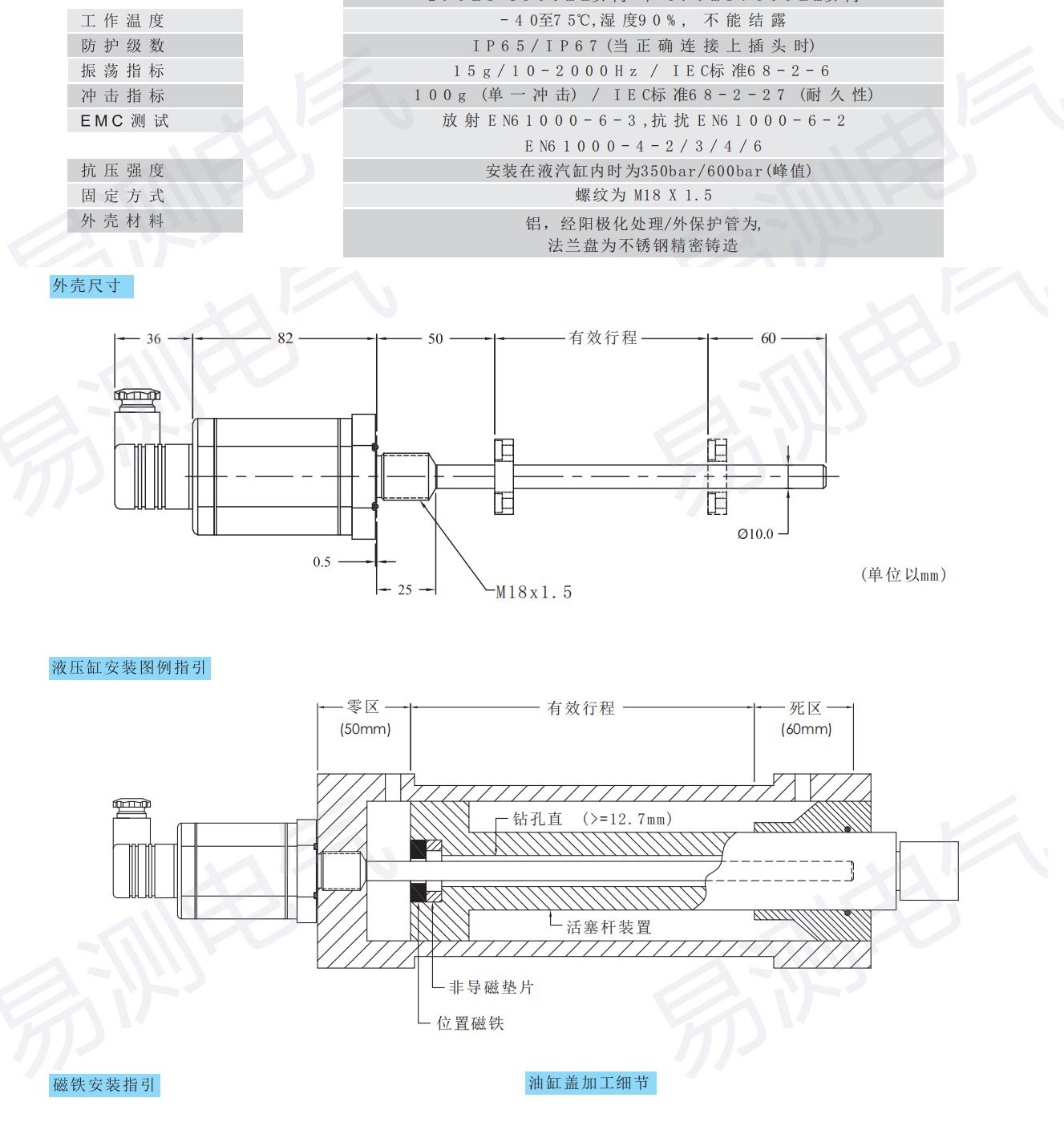

08外壳尺寸

尺寸标注：36、82、50、有效行程、60、0.5、25、M18x1.5、Ø10.0（单位以mm）。

10液压缸安装图例指引

零区 (50mm)、有效行程、死区 (60mm)；钻孔直 (>=12.7mm)、活塞杆装置、非导磁垫片、位置磁铁。

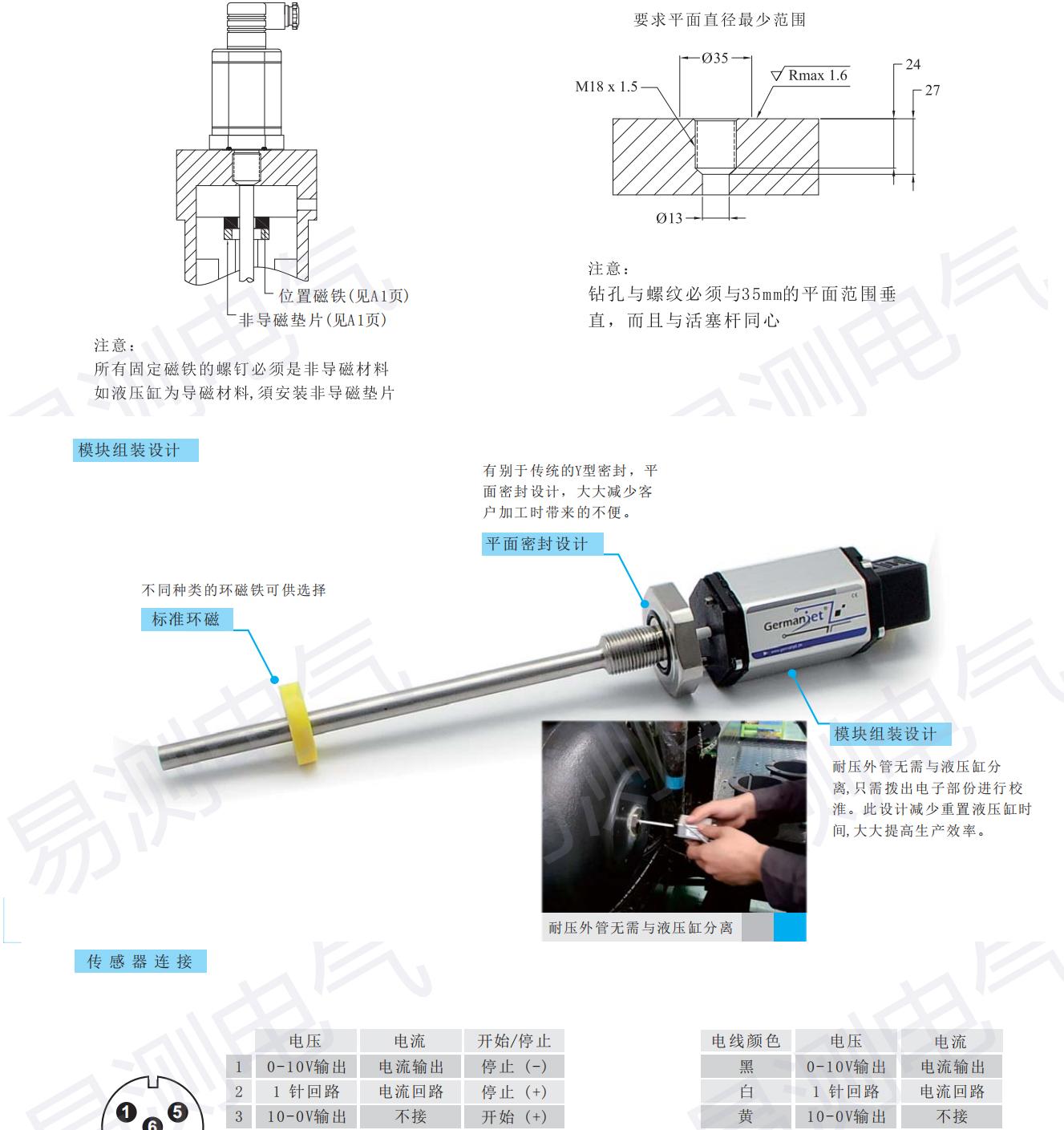

12模块组装设计

不同种类的环磁铁可供选择。标准环磁。有别于传统的Y型密封，平面密封设计，大大减少客户加工时带来的不便。

平面密封设计

模块组装设计

耐压外管无需与液压缸分离，只需拨出电子部份进行校准。此设计减少重置液压缸时间，大大提高生产效率。耐压外管无需与液压缸分离。

17传感器连接（D60 6芯）

针脚	电压	电流	开始/停止
1	0-10V输出	电流输出	停止(-)
2	1针回路	电流回路	停止(+)
3	10-0V输出	不接	开始(+)
4	3针回路	不接	开始(-)
5	+24V电源	+24V电源	+24V电源
6	0Vdc	0Vdc	0Vdc

19传感器连接（D60 6芯续）

D60插座 (望向传感器头插座方向)。直出高效电缆(请从A4页选择电缆长度)。

电线颜色	电压	电流
黑	0-10V输出	电流输出
白	1针回路	电流回路
黄	10-0V输出	不接
绿	3针回路	不接
红	+24V电源	+24V电源
蓝	0Vdc	0Vdc

225针M12插座

5针M12插座 (望向传感器头插座方向)。

针脚	电压	电流
1	+24V电源	+24V电源
2	0-10V输出	电流输出
3	0Vdc	0Vdc
4	10-0V输出	不接
5	输出回路	电流回路

258针M12插座

8针M12插座 (望向传感器头插座方向)。

针脚	开始/停止
1	开始 (+)
2	开始 (-)
3	停止 (+)
4	停止 (-)
5	不接
6	不接
7	+24V电源
8	0Vdc

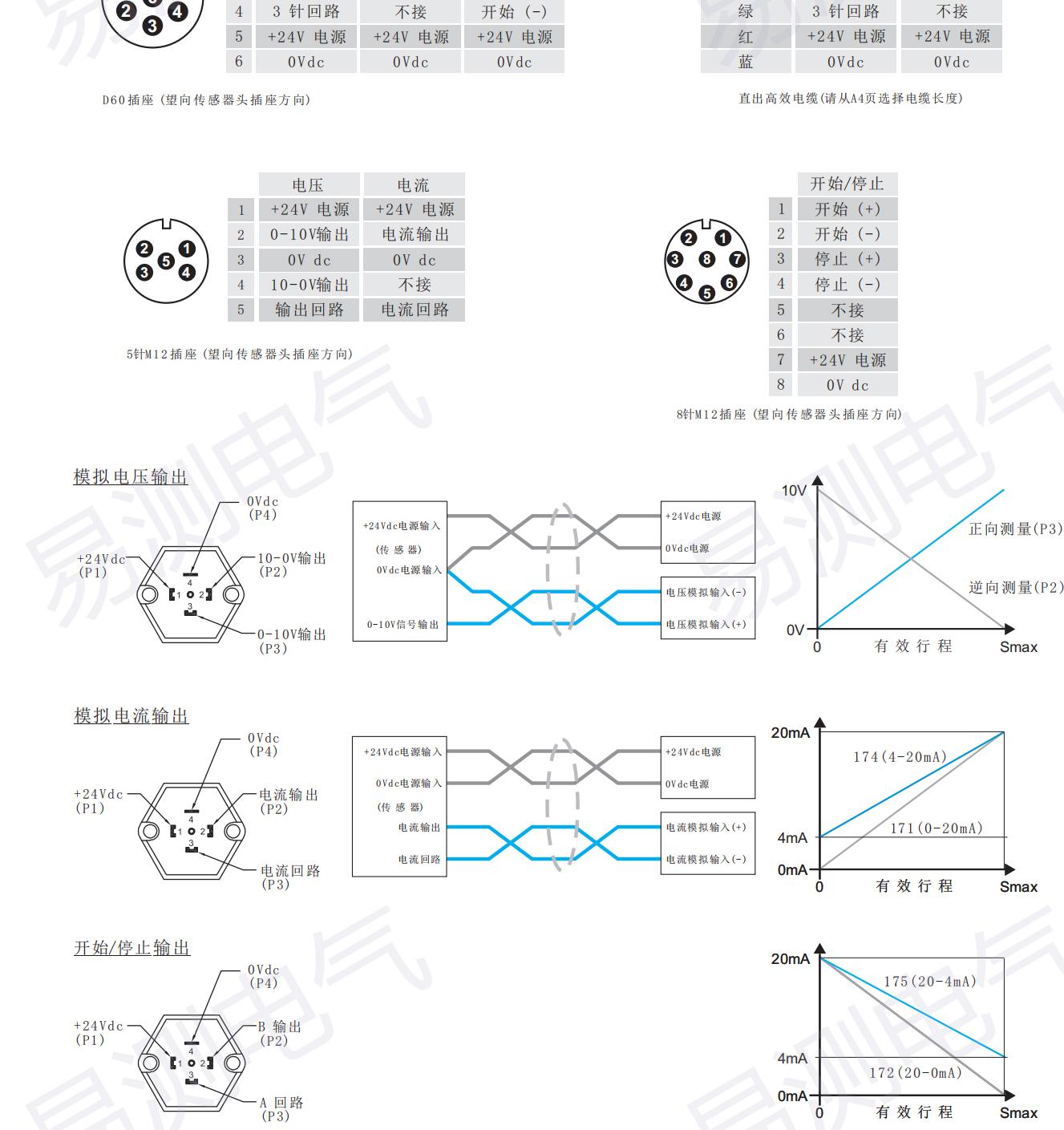

28模拟电压输出

P1 +24Vdc，P4 0Vdc，P2 10-0V输出，P3 0-10V输出。接线示意：+24Vdc电源输入 (传感器) 0Vdc电源输入 → +24Vdc电源 0Vdc电源；0-10V信号输出 → 电压模拟输入(+)、电压模拟输入(-)。特性曲线：纵轴 0V 至 10V，横轴有效行程至 Smax；正向测量 (P3)，逆向测量 (P2)。

30模拟电流输出

P1 +24Vdc，P4 0Vdc，P2 电流输出，P3 电流回路。接线示意：+24Vdc电源输入 (传感器) 0Vdc电源输入 → +24Vdc电源 0Vdc电源；电流输出、电流回路 → 电流模拟输入(+)、电流模拟输入(-)。特性曲线：纵轴 0mA 至 20mA（参考 4mA），横轴有效行程至 Smax；174 (4-20mA)、171 (0-20mA)。

32开始/停止输出

P1 +24Vdc，P4 0Vdc，P2 B输出，P3 A回路。特性曲线：纵轴 0mA 至 20mA（参考 4mA），横轴有效行程至 Smax；175 (20-4mA)、172 (20-0mA)。

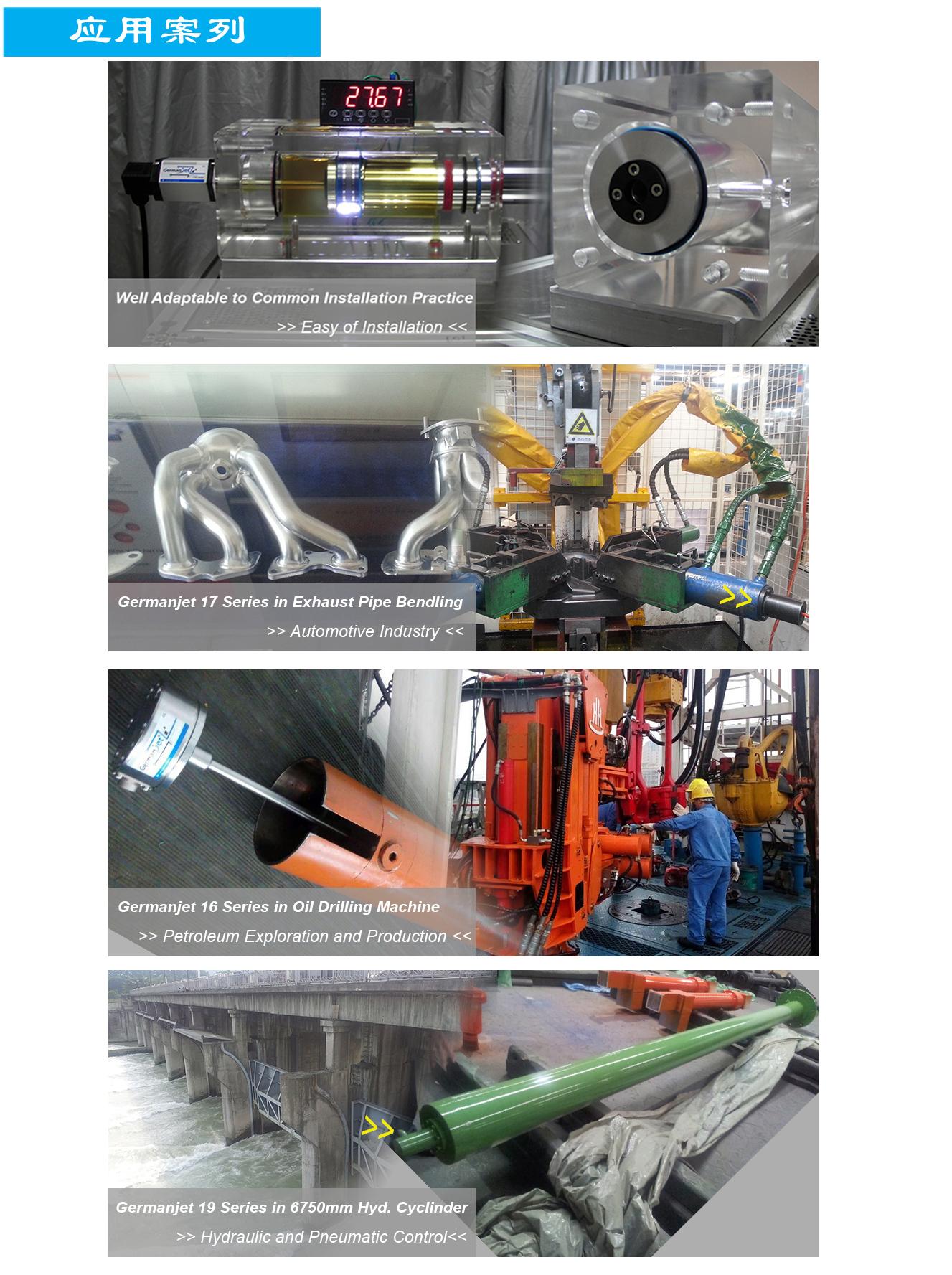

34应用案例

Well Adaptable to Common Installation Practice >> Easy of Installlation <<
Germanjet 17 Series in Exhaust Pipe Bending >> Automotive Industry <<
Germanjet 16 Series in Oil Drilling Machine >> Petroleum Exploration and Production <<
Germanjet 19 Series in 6750mm Hyd. Cyclinder >> Hydraulic and Pneumatic Control<<

36选型介绍

Germanjet德敏哲其他型号传感器，包含数字信号、本安防爆型等型号。

默认170电压0-10V信号输出，可选配171系列电流0-20mA，174系列：电流4-20mA，173系列：开始/停止，176系列：CANbus数字输出，177系列：SSI同步串连输出，17EX系列防爆型，可选配D60六芯航空插头、M12五芯航空插头、直出线、加长线，价格另议！

本产品含：IP65四角插头，M18*1.5法兰螺纹，33mm/25mm磁环及非导磁垫片（2选1），测量液位可选择浮球，具体选型可联系客服索取选型资料。

测量行程：100mm-4000mm可以选择，行程不同，价格不一样，详情可咨询在线客服！

ETME 易测电气

GermanJet

技术参数（文字整理）

订货编号	170 / 171 / 172 / 174 / 175 / 173
输出信号	170：0-10V/10-0V；171：0-20mA；172：20-0mA；174：4-20mA；175：20-4mA；173：开始/停止
测量数据	直线位移
分辨率	无限（取决于控制器 A/D 与电源纹波）；173 型号为 0.01 / 0.005mm
供应电源	+24Vdc（20.4～28.8Vdc）
输入保护	极性保护至 -30Vdc，过压保护至 36Vdc
用电量	50～140mA（按量程而定）
绝缘强度	500Vdc（DC 地端对机器接地端）
重复精度	< ±0.005% FS
非线性度	< ±0.02% FS（最小 ±90μm）
更新时间	0.5ms（≤1200mm）/ 1.0ms（≤2500mm）/ 2.0ms（≤4800mm）/ 5.0ms（≤7600mm）
工作温度	-40℃～75℃，湿度 90%，不能结露
防护等级	IP65 / IP67（正确连接插头时）
振荡指标	15g / 10-2000Hz / IEC 68-2-6
冲击指标	100g（单一冲击）/ IEC 68-2-27
EMC	放射 EN61000-6-3，抗扰 EN61000-6-2、EN61000-4-2/3/4/6
抗压强度	安装于液压缸内 350bar / 峰值 600bar
固定方式	螺纹 M18×1.5
外壳材料	铝（阳极化）/ 外保护管与法兰为不锈钢精密铸造
测杆直径	Ø10.0mm
零区 / 死区	零区 50mm / 死区 60mm

安装与接线要点

活塞杆内部钻孔直径需 ≥12.7mm；安装含非导磁垫片与位置磁铁。
油缸盖加工：安装螺纹 M18×1.5，平面范围 ≥Ø35mm，通孔 Ø13mm，表面粗糙度 Rmax 1.6，安装深度 24～27mm。
固定磁铁的螺钉须为非导磁材料；若液压缸为导磁材料，必须加装非导磁垫片。
电压输出接线：黑 0-10V、白回路、黄 10-0V；电流输出：黑电流输出、白电流回路、黄不接；Start/Stop：1 停止-、2 停止+、3 开始+。
