19D系列磁致伸缩位移传感器（分体式数字信号）

19 系列 D 型为分体式磁致伸缩位移传感器：电子头与耐压传感杆分离，经电缆连接，适合空间受限或两端带 U 形吊环的油缸内安装。

传感杆为耐压不锈钢管结构，可装入活塞孔；电子头支持底端或侧面出线，并带 LED 指示，可选 Profibus / EtherCAT 接口。

安装于液压缸内时抗压强度为 300bar / 峰值 600bar；配套多种环形磁石与非导磁垫片。

技术图册与资料

27 项 4 节 7 表 1 列

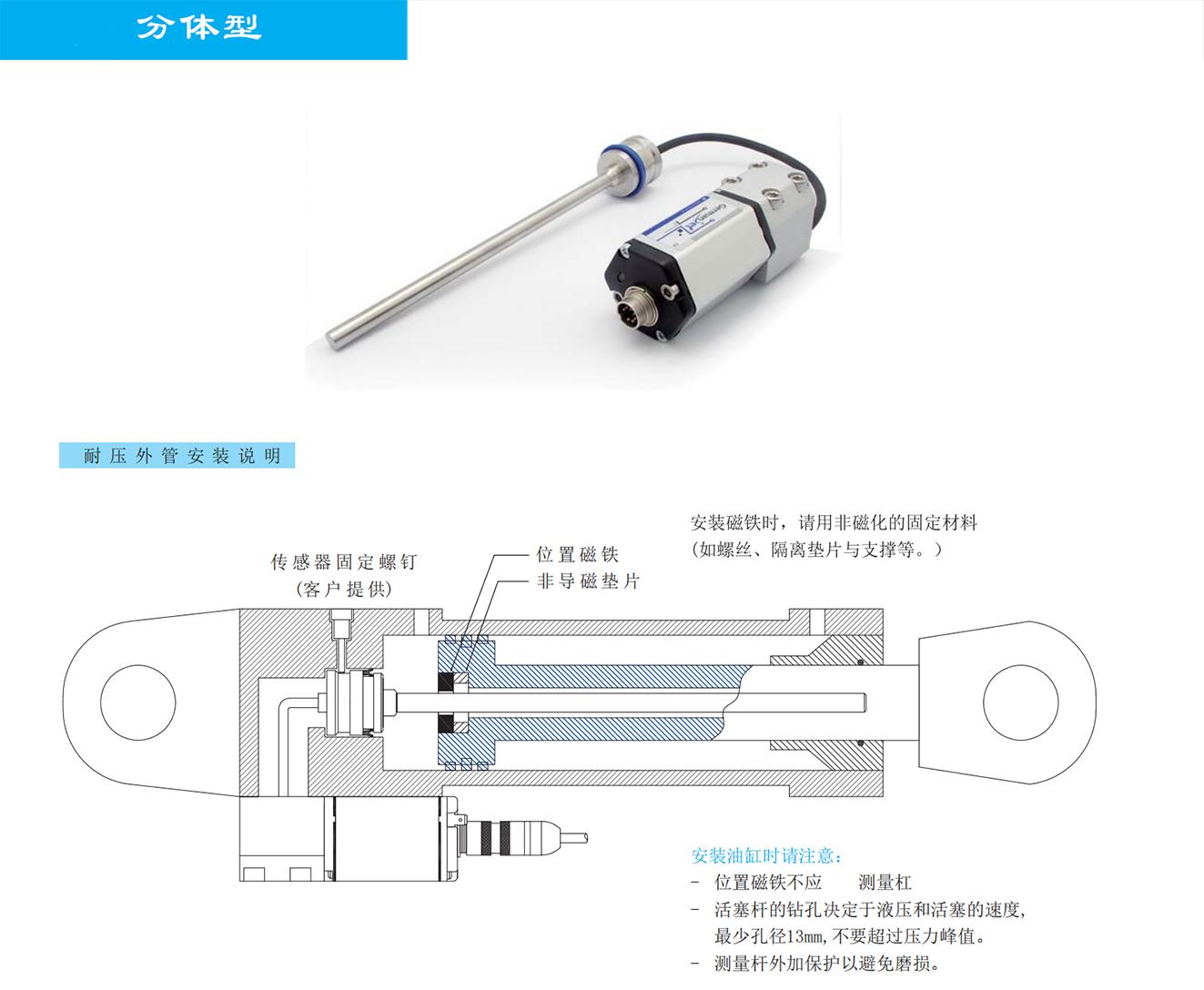

安装示意图标注：传感器固定螺钉（客户提供）、位置磁铁、非导磁垫片。

安装磁铁时，请用非磁化的固定材料（如螺丝、隔离垫片与支撑等。）

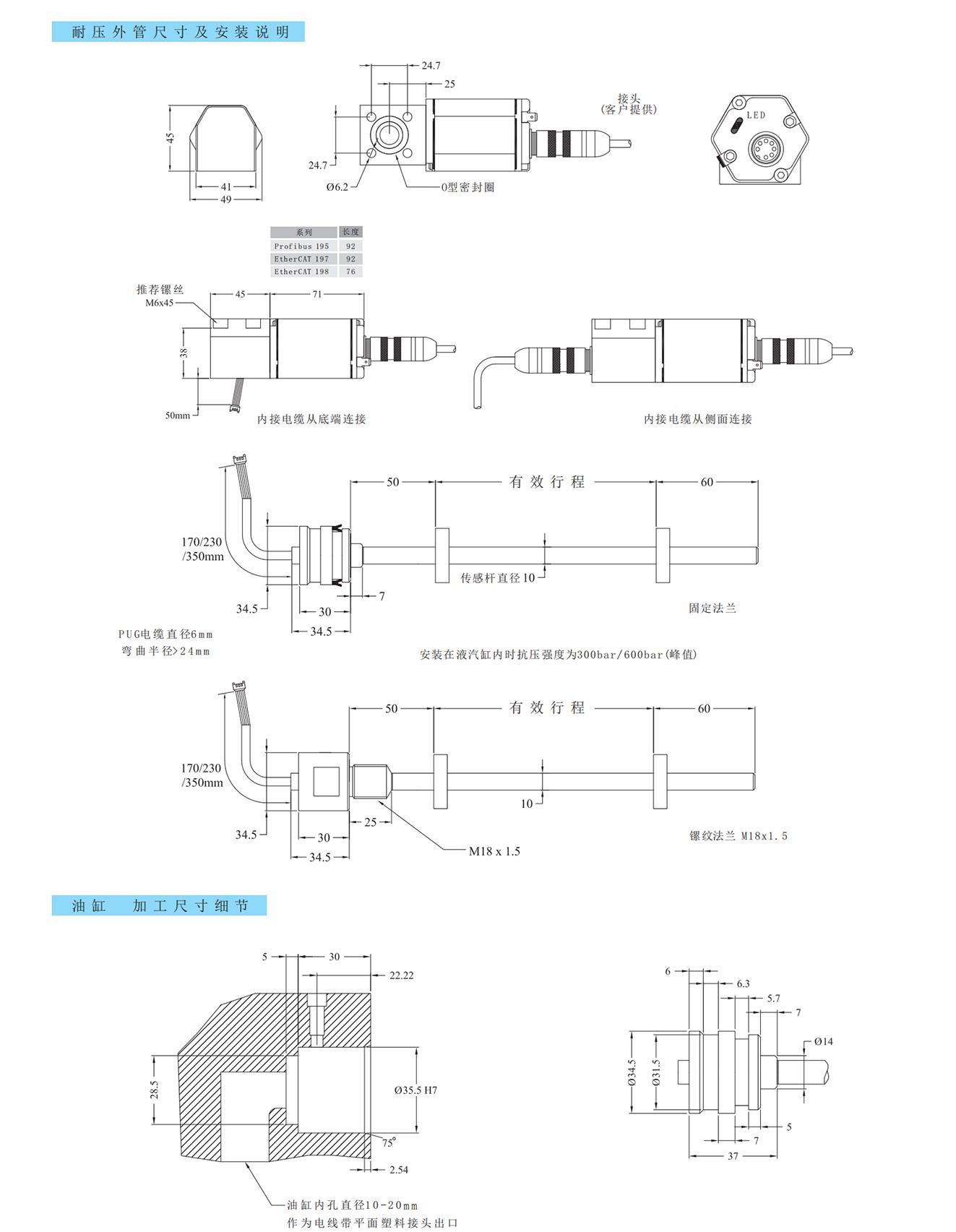

头部尺寸标注：45、41、49、24.7、25、Ø6.2、0型密封圈、接头（客户提供）、LED。

安装方式标注：推荐螺丝M6x45、45、71、35、50mm；内接电缆从底端连接；内接电缆从侧面连接。

耐压外管尺寸标注：170/230/350mm、34.5、30、7、50、有效行程、60、传感器杆直径10、固定法兰；PUG电缆直径6mm，弯曲半径≥24mm。

安装在液汽缸内时抗压强度为300bar/600bar（峰值）。

螺纹法兰型尺寸标注：50、有效行程、60、10、M18x1.5、25、30、34.5。

油缸加工尺寸标注：5、30、22.22、26.5、Ø35.5 H7、75°、2.54；油缸内孔直径10-20mm，作为电线带平面塑料接头出口。

密封细节尺寸标注：6、6.3、5.7、7、Ø14、Ø34.5、Ø31.5、5、7、37。

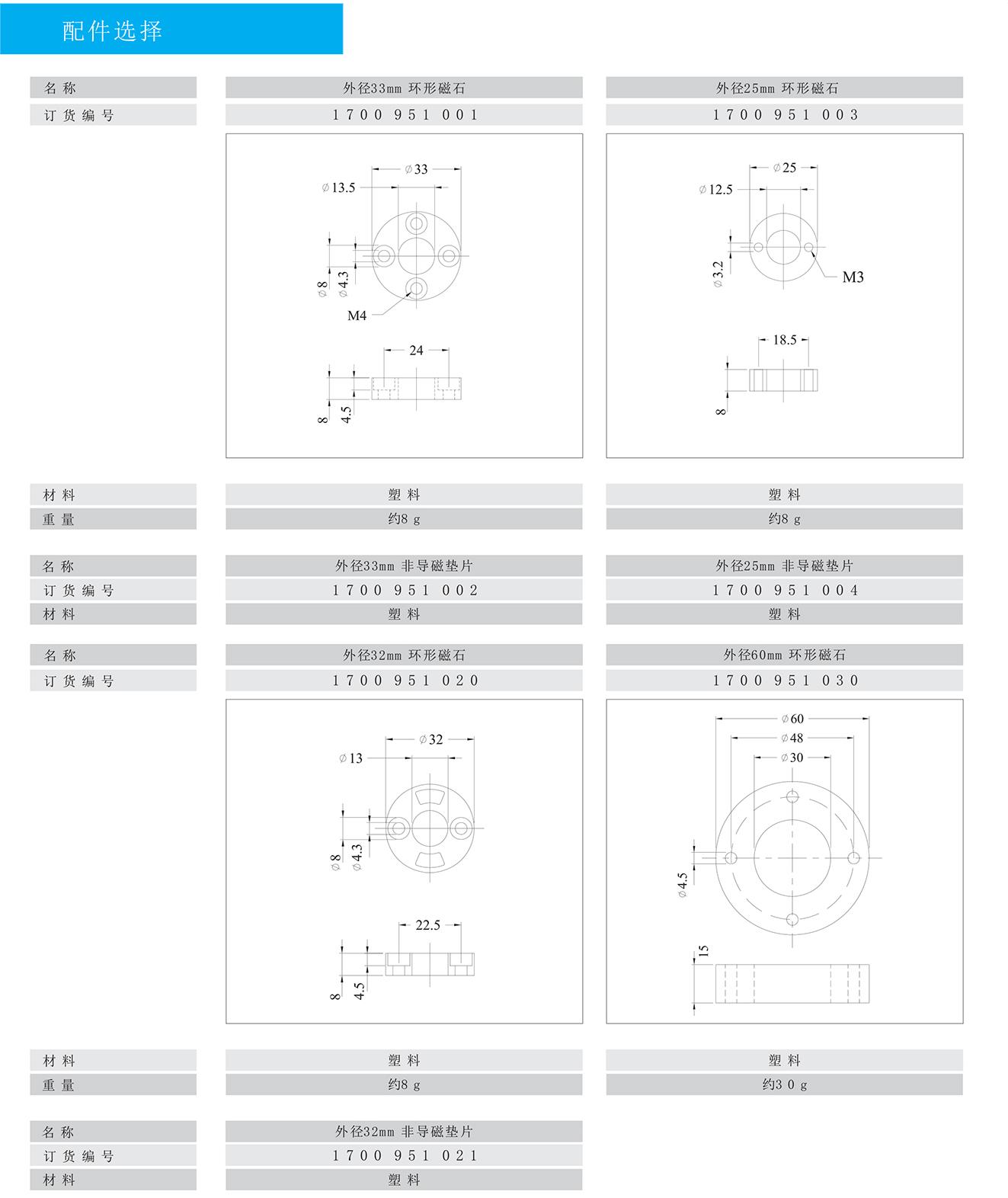

名称	外径33mm环形磁石	外径25mm环形磁石
订货编号	1700951001	1700951003

外径33mm环形磁石尺寸标注：Ø13.5、Ø33、8、4.3、Ø8、M4、24、8、4.5。

外径25mm环形磁石尺寸标注：Ø12.5、Ø25、3.2、M3、18.5、8。

项目	外径33mm环形磁石	外径25mm环形磁石
材料	塑料	塑料
重量	约8g	约8g

名称	外径33mm非导磁垫片	外径25mm非导磁垫片
订货编号	1700951002	1700951004
材料	塑料	塑料

名称	外径32mm环形磁石	外径60mm环形磁石
订货编号	1700951020	1700951030

外径32mm环形磁石尺寸标注：Ø13、Ø32、8、4.3、Ø8、22.5、8、4.5。

外径60mm环形磁石尺寸标注：Ø60、Ø48、Ø30、Ø4.5、15。

项目	外径32mm环形磁石	外径60mm环形磁石
材料	塑料	塑料
重量	约8g	约30g

名称	外径32mm非导磁垫片
订货编号	1700951021
材料	塑料

结构型式	分体型（电子头 + 耐压传感杆）
感应杆直径	Ø10mm
抗压强度	安装于液压缸内 300bar / 峰值 600bar
死区	前端约 50mm / 末端约 60mm
电子头长度	Profibus 195：92mm；EtherCAT 197：92mm；EtherCAT 198：76mm
电子头截面	约 49mm × 45mm（主体宽约 41mm）
安装孔	Ø6.2mm，孔距约 24.7mm / 25mm
电缆	PUG 电缆 Ø6mm，弯曲半径 >24mm；标准长度 170/230/350mm
螺纹法兰	M18×1.5
活塞杆最小孔径	≥13mm（按液压压力与活塞速度调整）
油缸加工孔径	主安装孔 Ø35.5 H7
环形磁石（示例）	Ø33 / Ø25 / Ø32 / Ø60mm（订货号 1700 951 001/003/020/030 等）
