EtherCAT集成模块（配183系列）
技术图册与资料
技术参数与规格说明

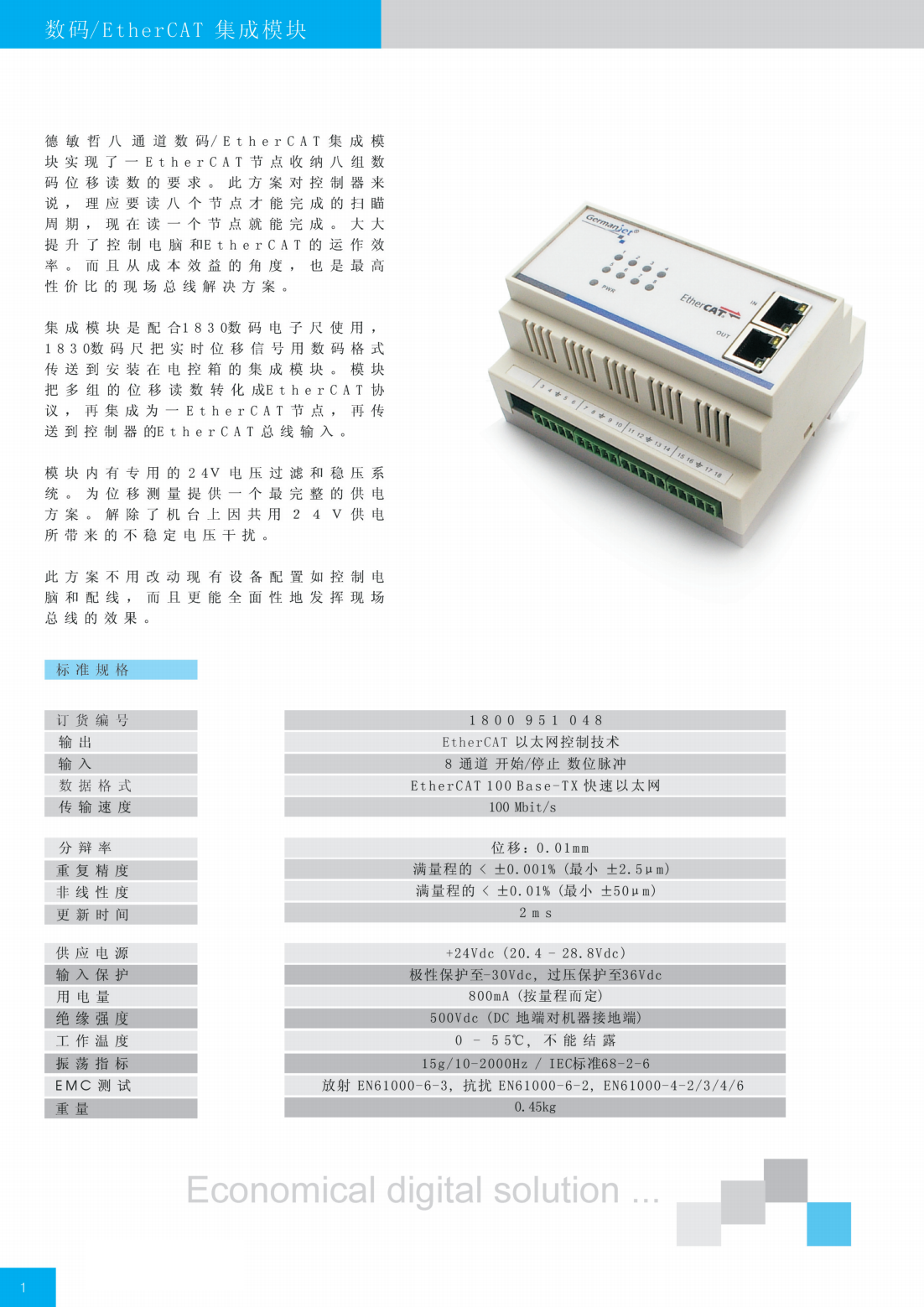

01数码 / EtherCAT 集成模块
德敏哲八通道数码 / EtherCAT 集成模块实现了 EtherCAT 节点收纳八组数码位移读数的要求。此方案对控制器来说,理应要读八个节点才能完成的扫瞄周期,现在读一个节点就能完成,大大提升了控制电脑和 EtherCAT 的运作效率。而且从成本效益的角度,也是最高性价比的现场总线解决方案。
集成模块配合 1830 数码电子尺使用,1830 数码尺把实时位移信号用数码格式传递到安装在电控箱的集成模块,模块把多组的位移读数转化成 EtherCAT 协议,再集成为一个 EtherCAT 节点,再传送到控制器的 EtherCAT 总线输入。模块内有专用的 24V 电压过滤和稳压系统,为位移测量提供最完整的供电方案,解除了机台上因共用 24V 供电所带来的不稳定电压干扰。此方案不用改动现有设备配置如控制电脑和配线,而且更能全面性地发挥现场总线的效果。
04标准规格
| 项目 | 参数 |
|---|---|
| 订货编号 | 1800951048 |
| 输出 | EtherCAT 以太网控制技术 |
| 输入 | 8 通道 开始 / 停止 数位脉冲 |
| 数据格式 | EtherCAT 100Base-TX 快速以太网 |
| 传输速度 | 100Mbit/s |
| 分辨率 | 位移:0.01mm |
| 重复精度 | 满量程的 < ±0.001%(最小 ±2.5μm) |
| 非线性度 | 满量程的 < ±0.01%(最小 ±50μm) |
| 更新时间 | 2ms |
| 供应电源 | +24Vdc(20.4 - 28.8Vdc) |
| 输入保护 | 极性保护至 -30Vdc,过压保护至 36Vdc |
| 用电量 | 800mA(按量程而定) |
| 绝缘强度 | 500Vdc(DC 地端对机器接地端) |
| 工作温度 | 0 - 55°C,不能结露 |
| 振荡指标 | 15g / 10-2000Hz / IEC 标准 68-2-6 |
| EMC 测试 | 放射 EN61000-6-3,抗扰 EN61000-6-2,EN61000-4-2/3/4/6 |
| 重量 | 0.45kg |

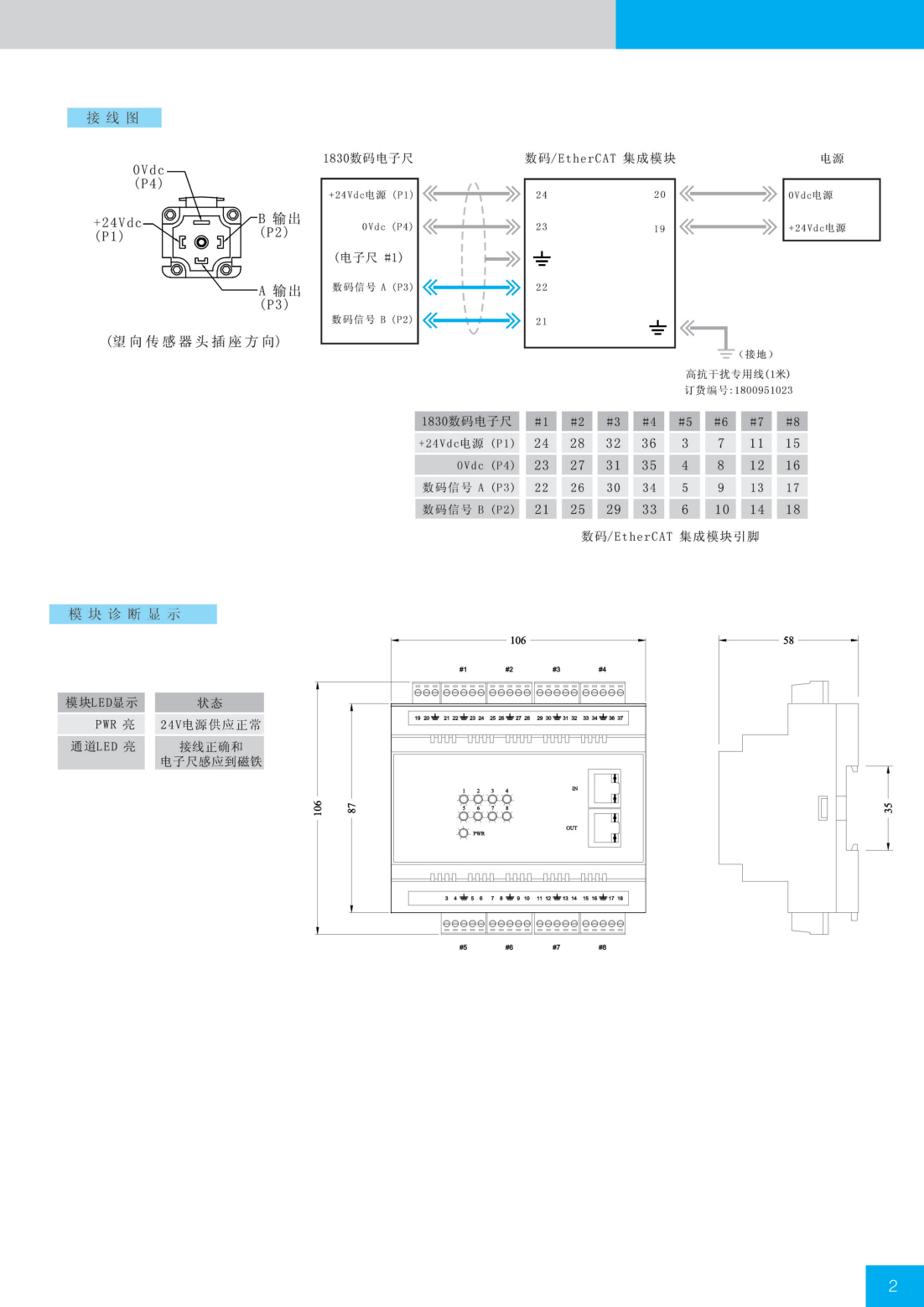

06接线图
插座方向（望向传感器头插座方向）
- 0Vdc (P4)
- +24Vdc (P1)
- A 输出 (P3)
- B 输出 (P2)
1830 数码电子尺信号定义
- +24Vdc电源 (P1)
- 0Vdc (P4)
- 数码信号A (P3)
- 数码信号B (P2)
数码/EtherCAT 集成模块引脚
| 1830数码电子尺 | #1 | #2 | #3 | #4 | #5 | #6 | #7 | #8 |
|---|---|---|---|---|---|---|---|---|
| +24Vdc电源 (P1) | 24 | 28 | 32 | 36 | 3 | 7 | 11 | 15 |
| 0Vdc (P4) | 23 | 27 | 31 | 35 | 4 | 8 | 12 | 16 |
| 数码信号A (P3) | 22 | 26 | 30 | 34 | 5 | 9 | 13 | 17 |
| 数码信号B (P2) | 21 | 25 | 29 | 33 | 6 | 10 | 14 | 18 |
高抗干扰专用线（1米）订货编号：1800951023
14模块诊断显示
| 模块LED显示 | 状态 |
|---|---|
| PWR 亮 | 24V电源供应正常 |
| 通讯LED 亮 | 接拨正确和电子尺感应到磁铁 |
模块外形尺寸标注：106、58、35、87、35、87；端口分布：#1、#2、#3、#4、#5、#6、#7、#8、35、IN/OUT、PWR
技术参数（文字整理）
| 订货编号 | 1800951048 |
|---|---|
| 输出 | EtherCAT 以太网控制技术 |
| 输入 | 8 通道 开始 / 停止 数位脉冲 |
| 数据格式 | EtherCAT 100Base-TX 快速以太网 |
| 传输速度 | 100Mbit/s |
| 分辨率 | 位移:0.01mm |
| 重复精度 | 满量程的 < ±0.001%(最小 ±2.5μm) |
| 非线性度 | 满量程的 < ±0.01%(最小 ±50μm) |
| 更新时间 | 2ms |
| 供应电源 | +24Vdc(20.4 - 28.8Vdc) |
| 输入保护 | 极性保护至 -30Vdc,过压保护至 36Vdc |
| 用电量 | 800mA(按量程而定) |
| 绝缘强度 | 500Vdc(DC 地端对机器接地端) |
| 工作温度 | 0 - 55°C,不能结露 |
| 振荡指标 | 15g / 10-2000Hz / IEC 标准 68-2-6 |
| EMC 测试 | 放射 EN61000-6-3,抗扰 EN61000-6-2,EN61000-4-2/3/4/6 |
| 重量 | 0.45kg |
常见问题
EtherCAT集成模块（配183系列） 的测量原理和主要特点是什么？
Germanjet 德敏哲八通道数码 / EtherCAT 集成模块，可在一个 EtherCAT 节点收纳多组数码位移读数，简化现场总线布线与系统集成。主要特点包括：EtherCAT 总线集成；多通道数码位移读数汇总；减少节点与布线成本。
EtherCAT集成模块（配183系列） 有哪些主要技术参数？
主要技术参数：订货编号：1800951048；输出：EtherCAT 以太网控制技术；输入：8 通道 开始 / 停止 数位脉冲；数据格式：EtherCAT 100Base-TX 快速以太网；传输速度：100Mbit/s。更完整参数请查看上方技术参数表。
