16R系列磁致伸缩位移传感器（冗余设计内置式）
技术图册与资料
技术参数与规格说明

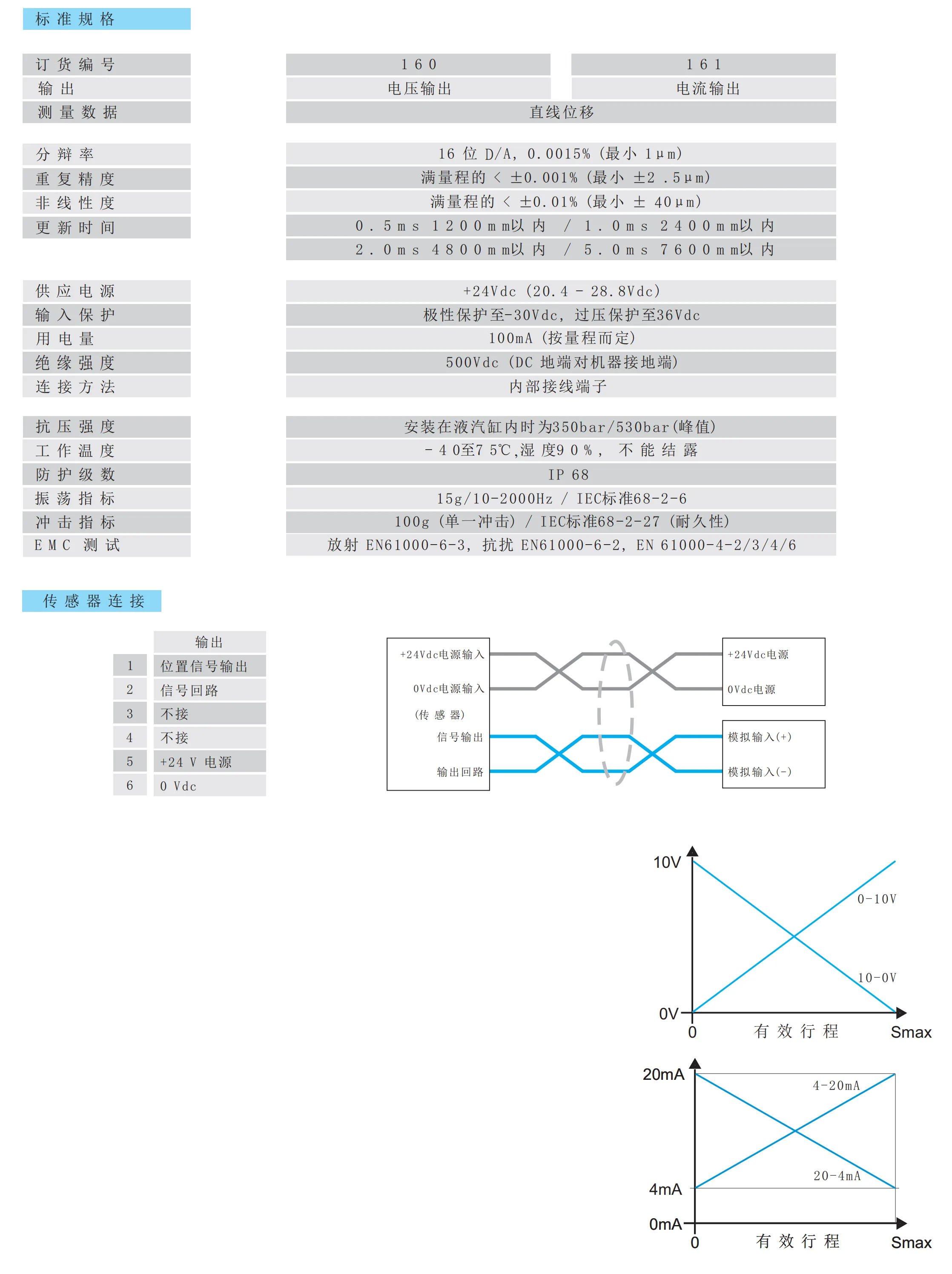

01标准规格
| 项目 | 160 | 161 |
|---|---|---|
| 订货编号 | 160 | 161 |
| 输出 | 电压输出 | 电流输出 |
| 测量数据 | 直线位移 | 直线位移 |
| 分辨率 | 16位D/A，0.0015%（最小1μm） | 16位D/A，0.0015%（最小1μm） |
| 重复精度 | 满量程的<±0.001%（最小±2.5μm） | 满量程的<±0.001%（最小±2.5μm） |
| 非线性度 | 满量程的<±0.01%（最小±40μm） | 满量程的<±0.01%（最小±40μm） |
| 更新时间 | 0.5ms 1200mm以内 / 1.0ms 2400mm以内 / 2.0ms 4800mm以内 / 5.0ms 7600mm以内 | 0.5ms 1200mm以内 / 1.0ms 2400mm以内 / 2.0ms 4800mm以内 / 5.0ms 7600mm以内 |
| 供应电源 | +24Vdc（20.4 - 28.8Vdc） | +24Vdc（20.4 - 28.8Vdc） |
| 输入保护 | 极性保护至-30Vdc，过压保护至36Vdc | 极性保护至-30Vdc，过压保护至36Vdc |
| 用电量 | 100mA（按量程而定） | 100mA（按量程而定） |
| 绝缘强度 | 500Vdc（DC地端对机器接地端） | 500Vdc（DC地端对机器接地端） |
| 连接方法 | 内部接线端子 | 内部接线端子 |
| 抗压强度 | 安装在液汽缸内时为350bar/530bar（峰值） | 安装在液汽缸内时为350bar/530bar（峰值） |
| 工作温度 | -40至75℃，湿度90%，不能结露 | -40至75℃，湿度90%，不能结露 |
| 防护等级 | IP 68 | IP 68 |
| 振荡指标 | 15g/10~2000Hz / IEC标准68-2-6 | 15g/10~2000Hz / IEC标准68-2-6 |
| 冲击指标 | 100g（单一冲击）/ IEC标准68-2-27（耐久性） | 100g（单一冲击）/ IEC标准68-2-27（耐久性） |
| EMC测试 | 放射EN61000-6-3，抗扰EN61000-6-2，EN61000-4-2/3/4/6 | 放射EN61000-6-3，抗扰EN61000-6-2，EN61000-4-2/3/4/6 |
传感器连接
| 针脚 | 输出 |
|---|---|
| 1 | 位置信号输出 |
| 2 | 信号回路 |
| 3 | 不接 |
| 4 | 不接 |
| 5 | +24V电源 |
| 6 | 0Vdc |
输出特性图：0-10V、10-0V、4-20mA、20-4mA，对应有效行程0至Smax。

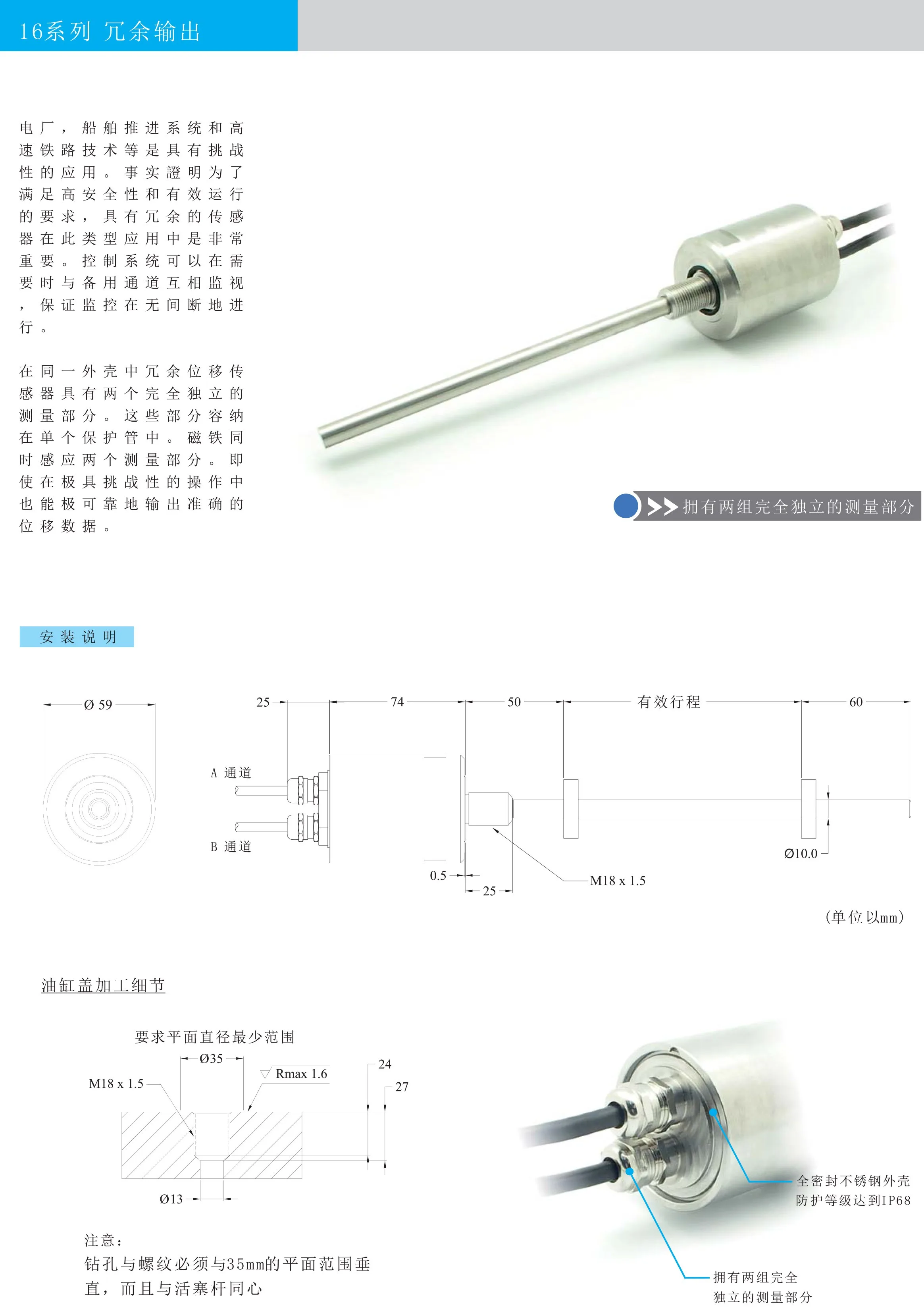

0616系列 冗余输出
电厂、船舶推进系统和高速铁路技术等是具有挑战性的应用。事实证明为了满足高安全性和有效运行的要求，具有冗余的传感器在此类应用中是非常重要。控制系统可以在需要时与备用通道互相监视，保证监控在无间断地进行。
在同一外壳中冗余位移传感器具有两个完全独立的测量部分。这些部分容纳在单个保护管中。磁铁同时感应两个测量部分。即使在极具挑战性的操作中也能极可靠地输出准确的位移数据。

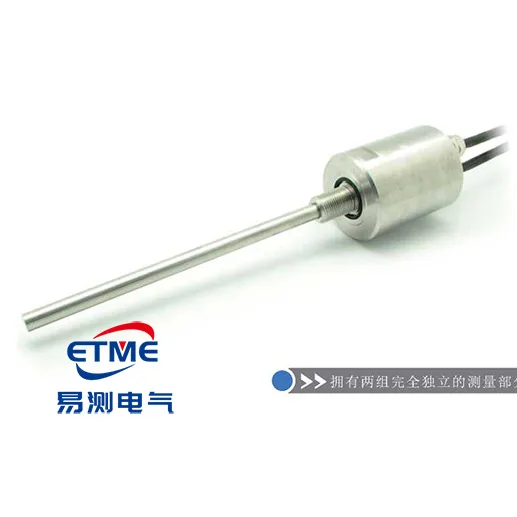

拥有两组完全独立的测量部分。
安装说明
尺寸标注（单位mm）：Φ59、25、74、50、有效行程、60、0.5、25、M18×1.5、Φ10.0，包含A通道与B通道。
油缸盖加工细节
加工尺寸：要求平面直径最少范围Φ35、Rmax 1.6、M18×1.5、Φ13、24、27。
全密封不锈钢外壳，防护等级达到IP68。拥有两组完全独立的测量部分。
注意：钻孔与螺纹必须与35mm的平面范围垂直，而且与活塞杆同心。

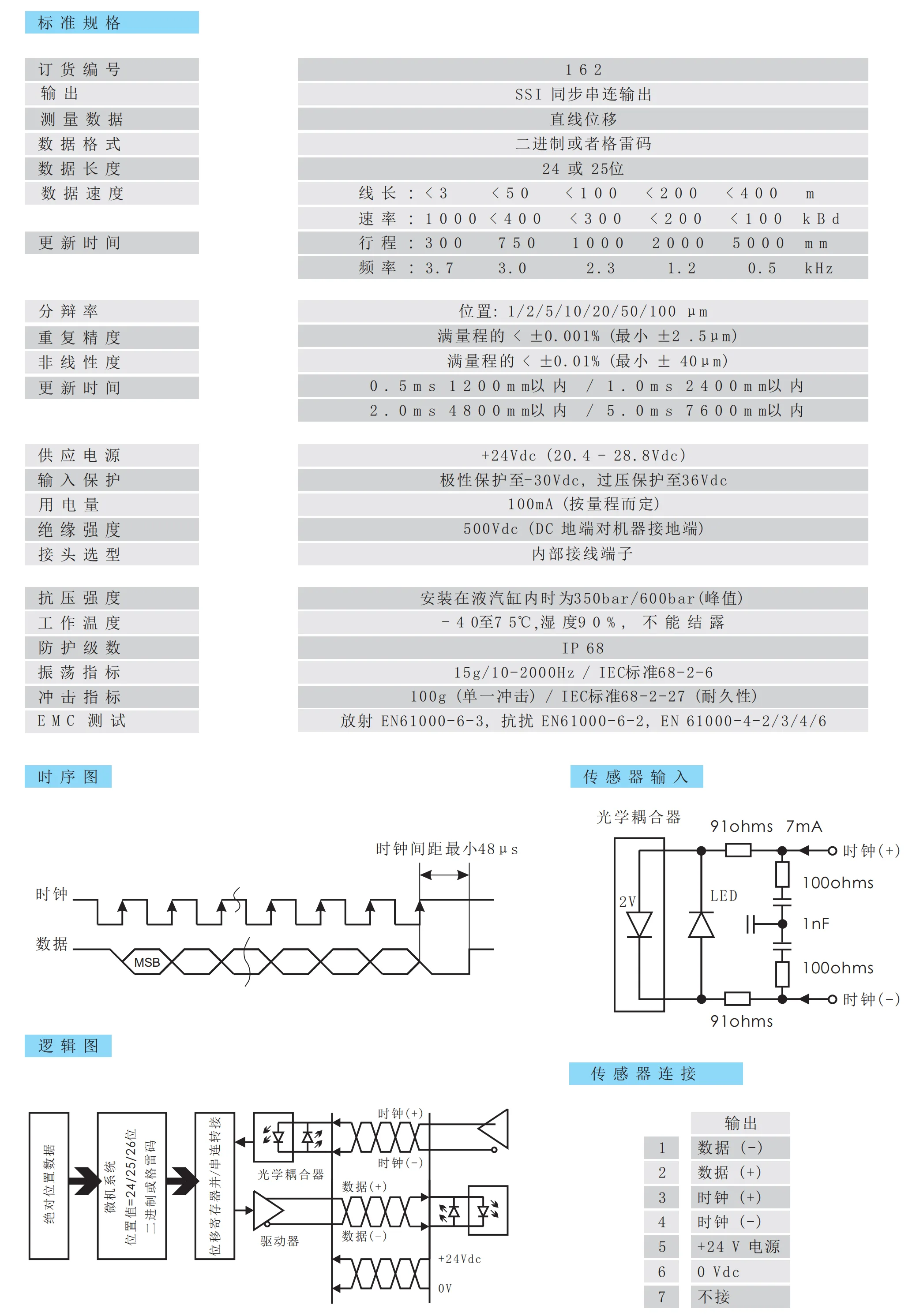

16标准规格（SSI同步串连输出）
| 项目 | 参数 |
|---|---|
| 订货编号 | 162 |
| 输出 | SSI同步串连输出 |
| 测量数据 | 直线位移 |
| 数据格式 | 二进制或者格雷码 |
| 数据长度 | 24或25位 |
| 数据速度 | 线长：<3 <50 <100 <200 <400 m；速率：1000 <400 <300 <200 <100 kBd |
| 更新时间 | 行程：300 750 1000 2000 5000 mm；频率：3.7 3.0 2.3 1.2 0.5 kHz |
| 分辨率 | 位置：1/2/5/10/20/50/100 μm |
| 重复精度 | 满量程的<±0.001%（最小±2.5μm） |
| 非线性度 | 满量程的<±0.01%（最小±40μm） |
| 更新时间 | 0.5ms 1200mm以内 / 1.0ms 2400mm以内 / 2.0ms 4800mm以内 / 5.0ms 7600mm以内 |
| 供应电源 | +24Vdc（20.4 - 28.8Vdc） |
| 输入保护 | 极性保护至-30Vdc，过压保护至36Vdc |
| 用电量 | 100mA（按量程而定） |
| 绝缘强度 | 500Vdc（DC地端对机器接地端） |
| 接头选型 | 内部接线端子 |
| 抗压强度 | 安装在液汽缸内时为350bar/600bar（峰值） |
| 工作温度 | -40至75℃，湿度90%，不能结露 |
| 防护等级 | IP 68 |
| 振荡指标 | 15g/10~2000Hz / IEC标准68-2-6 |
| 冲击指标 | 100g（单一冲击）/ IEC标准68-2-27（耐久性） |
| EMC测试 | 放射EN61000-6-3，抗扰EN61000-6-2，EN61000-4-2/3/4/6 |
时序图
时钟与数据时序，MSB先出，时钟间距最小48μs。
传感器输入
光学耦合器电路：2V LED、91ohms、7mA、100ohms、1nF，时钟（+）/时钟（-）。
逻辑图
绝对位置数据 → 微机系统 → 位置寄存器25/26位（二进制或格雷码） → 位移寄存器串/并转换 → 光学耦合器 → 驱动器 → 时钟（+）/时钟（-）/数据（+）/数据（-），供电+24Vdc/0V。
| 针脚 | 输出 |
|---|---|
| 1 | 数据（-） |
| 2 | 数据（+） |
| 3 | 时钟（+） |
| 4 | 时钟（-） |
| 5 | +24V电源 |
| 6 | 0Vdc |
| 7 | 不接 |
技术参数（文字整理）
| 订货编号 | 160 160；161 161 |
|---|---|
| 输出 | 160 电压输出；161 电流输出 |
| 测量数据 | 160 直线位移；161 直线位移 |
| 分辨率 | 160 16位D/A，0.0015%（最小1μm）；161 16位D/A，0.0015%（最小1μm） |
| 重复精度 | 160 满量程的<±0.001%（最小±2.5μm）；161 满量程的<±0.001%（最小±2.5μm） |
| 非线性度 | 160 满量程的<±0.01%（最小±40μm）；161 满量程的<±0.01%（最小±40μm） |
| 更新时间 | 160 0.5ms 1200mm以内 / 1.0ms 2400mm以内 / 2.0ms 4800mm以内 / 5.0ms 7600mm以内；161 0.5ms 1200mm以内 / 1.0ms 2400mm以内 / 2.0ms 4800mm以内 / 5.0ms 7600mm以内 |
| 供应电源 | 160 +24Vdc（20.4 - 28.8Vdc）；161 +24Vdc（20.4 - 28.8Vdc） |
| 输入保护 | 160 极性保护至-30Vdc，过压保护至36Vdc；161 极性保护至-30Vdc，过压保护至36Vdc |
| 用电量 | 160 100mA（按量程而定）；161 100mA（按量程而定） |
| 绝缘强度 | 160 500Vdc（DC地端对机器接地端）；161 500Vdc（DC地端对机器接地端） |
| 连接方法 | 160 内部接线端子；161 内部接线端子 |
| 抗压强度 | 160 安装在液汽缸内时为350bar/530bar（峰值）；161 安装在液汽缸内时为350bar/530bar（峰值） |
| 工作温度 | 160 -40至75℃，湿度90%，不能结露；161 -40至75℃，湿度90%，不能结露 |
| 防护等级 | 160 IP 68；161 IP 68 |
| 振荡指标 | 160 15g/10~2000Hz / IEC标准68-2-6；161 15g/10~2000Hz / IEC标准68-2-6 |
| 冲击指标 | 160 100g（单一冲击）/ IEC标准68-2-27（耐久性）；161 100g（单一冲击）/ IEC标准68-2-27（耐久性） |
| EMC测试 | 160 放射EN61000-6-3，抗扰EN61000-6-2，EN61000-4-2/3/4/6；161 放射EN61000-6-3，抗扰EN61000-6-2，EN61000-4-2/3/4/6 |
| 数据格式 | 二进制或者格雷码 |
| 数据长度 | 24或25位 |
| 数据速度 | 线长：<3 <50 <100 <200 <400 m；速率：1000 <400 <300 <200 <100 kBd |
| 接头选型 | 内部接线端子 |
常见问题
16R系列磁致伸缩位移传感器（冗余设计内置式） 的测量原理和主要特点是什么？
Germanjet 德敏哲 16R 冗余内置磁致伸缩位移传感器面向电厂、船舶推进与高速铁路等高安全场合。主要特点包括：双通道冗余设计，互为备份；面向电厂、船舶推进、高速铁路等高安全应用；非接触绝对测量，无磨损。
16R系列磁致伸缩位移传感器（冗余设计内置式） 有哪些主要技术参数？
主要技术参数：订货编号：160 160；161 161；输出：160 电压输出；161 电流输出；测量数据：160 直线位移；161 直线位移；分辨率：160 16位D/A，0.0015%（最小1μm）；161 16位D/A，0.0015%（最小1μm）；重复精度：160 满量程的<±0.001%（最小±2.5μm）；161 满量程的<±0.001%（最小±2.5μm）。更完整参数请查看上方技术参数表。
16R系列磁致伸缩位移传感器（冗余设计内置式） 有现货吗？
常规型号备有现货，交期快，可直接下单或索取样品。
想了解 16R系列磁致伸缩位移传感器（冗余设计内置式） 的选型或报价，怎么联系？
欢迎联系深圳市易测电气有限公司工程团队：电话 13728880902，邮箱 info@szetme.com，说明行程、信号输出与安装方式，我们会协助选型并给出报价。
