13系列磁致伸缩位移传感器（行走机械专用）
更新时间：
技术图册与资料
技术参数与规格说明

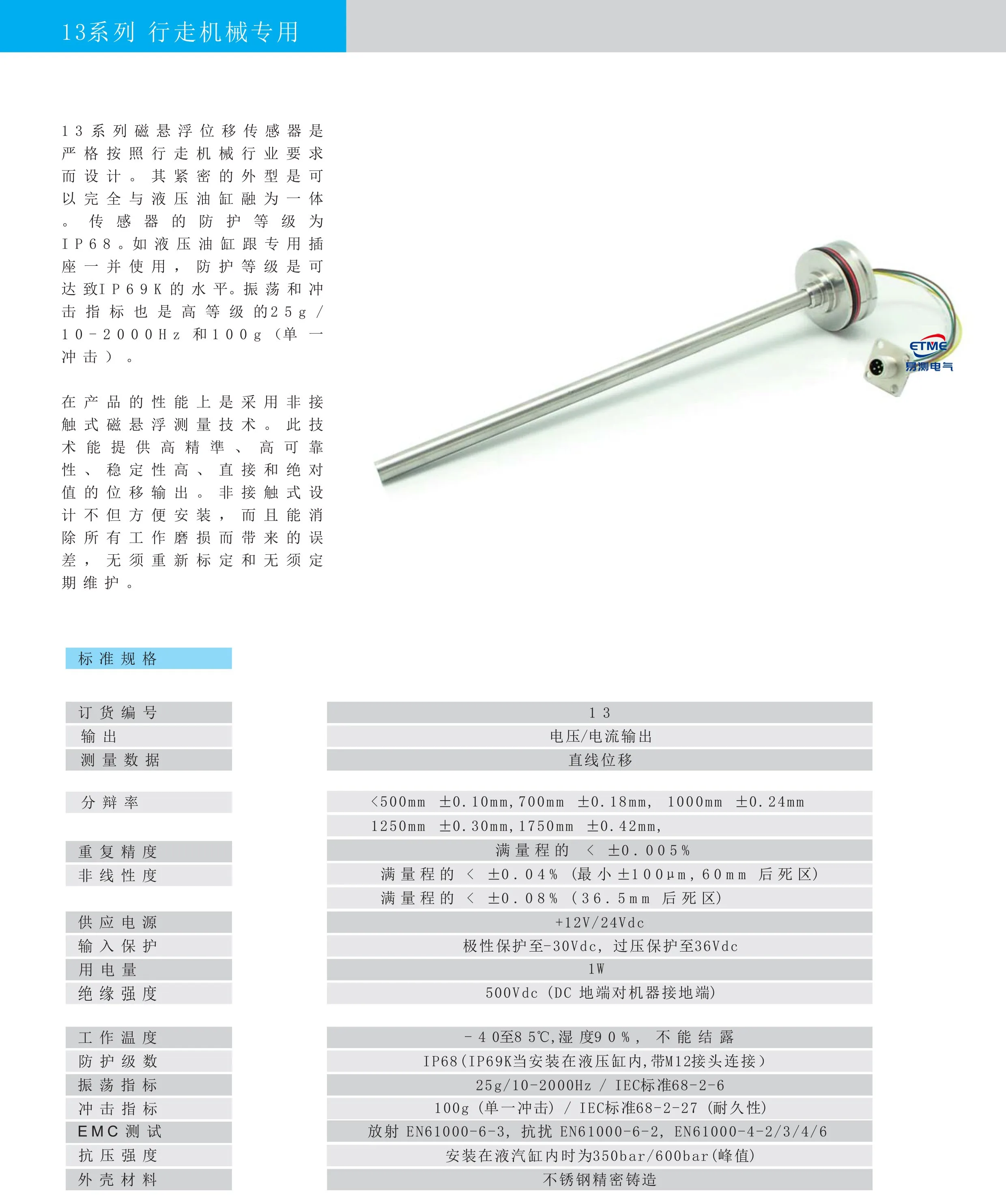

0113系列 行走机械专用

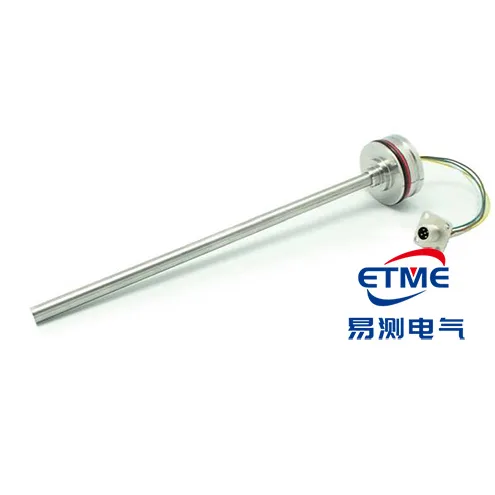

13系列磁悬浮位移传感器是严格按照行走机械行业要求而设计。其紧密的外型是可以完全与液压油缸融为一体。传感器的防护等级为IP68。如液压油缸跟专用插座一并使用，防护等级可达 IP69K。振荡和冲击指标也是高等级的25g/10~2000Hz和100g（单一冲击）。
在产品的性能上是采用非接触式磁悬浮测量技术。此技术能提供高精准、高可靠性、稳定性高、直接和绝对值的位移输出。非接触式设计不但方便安装，而且能消除所有工作磨损而带来的误差，无须重新标定和无须定期维护。
标准规格
| 项目 | 参数 |
|---|---|
| 订货编号 | 13 |
| 输出 | 电压/电流输出 |
| 测量数据 | 直线位移 |
| 分辨率 | <500mm ±0.10mm，700mm ±0.18mm，1000mm ±0.24mm，1250mm ±0.30mm，1750mm ±0.42mm |
| 重复精度 | 满量程的<±0.005% |
| 非线性度 | 满量程的<±0.04%（最小±100μm，60mm后死区）；满量程的<±0.08%（36.5mm后死区） |
| 供应电源 | +12V/24Vdc |
| 输入保护 | 极性保护至-30Vdc，过压保护至36Vdc |
| 用电量 | 1W |
| 绝缘强度 | 500Vdc（DC地端对机器接地端） |
| 工作温度 | -40至85℃，湿度90%，不能结露 |
| 防护等级 | IP68（IP69K当安装在液压缸内，带M12接头连接） |
| 振荡指标 | 25g/10~2000Hz / IEC标准68-2-6 |
| 冲击指标 | 100g（单一冲击）/ IEC标准68-2-27（耐久性） |
| EMC测试 | 放射EN61000-6-3，抗扰EN61000-6-2，EN61000-4-2/3/4/6 |
| 抗压强度 | 安装在液汽缸内时为350bar/600bar（峰值） |
| 外壳材料 | 不锈钢精密铸造 |
0613系列外壳尺寸与安装细节

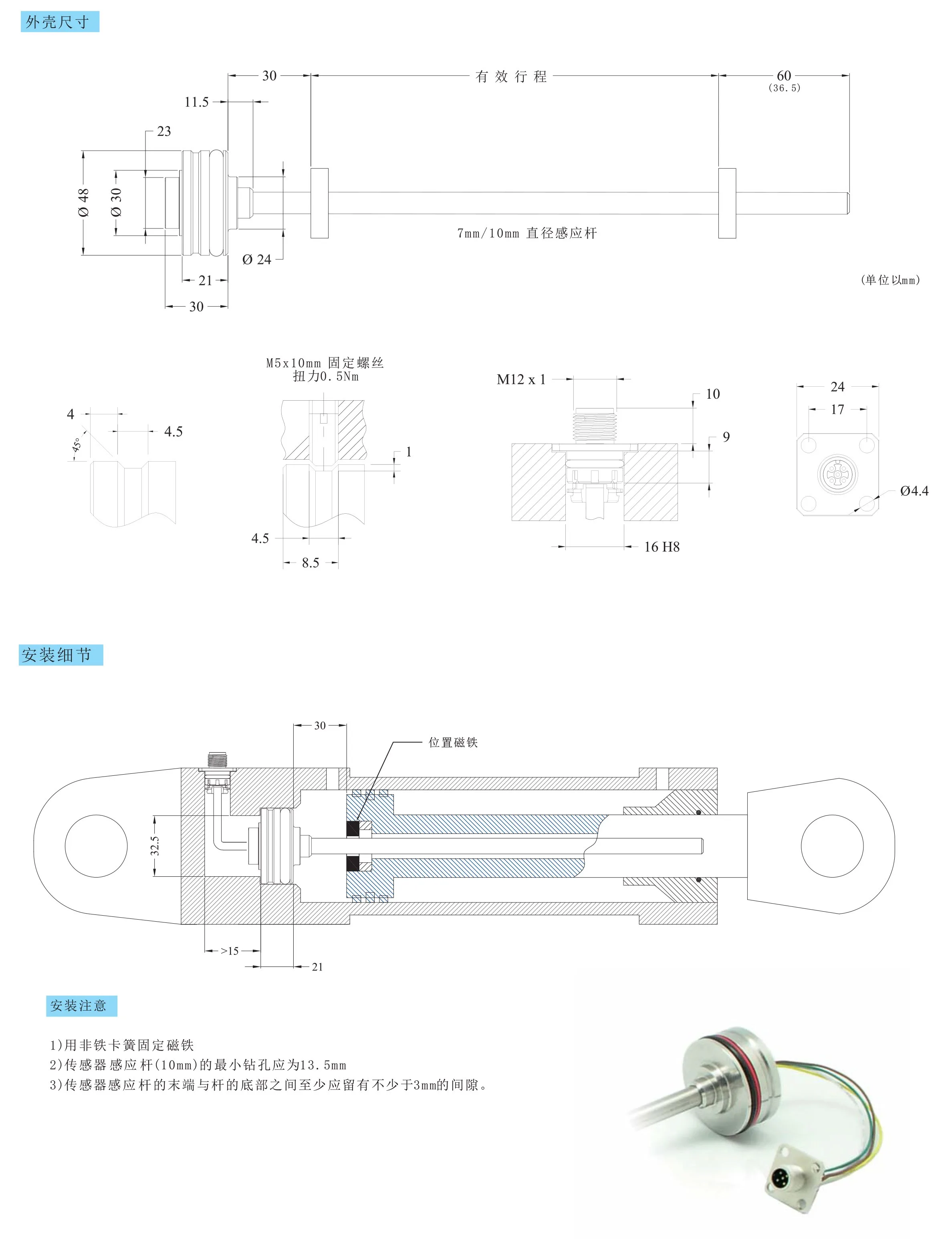

外壳尺寸
外壳尺寸标注（单位mm）：有效行程、7mm/10mm直径感应杆、Φ48、Φ30、Φ24、11.5、23、21、30、60（36.5）。固定螺丝M5×10mm，扭力0.5Nm。安装螺纹M12×1，孔16H8，端盖尺寸24×17，安装孔Φ4.4。
安装细节
安装剖面标注：位置磁铁、32.5、>15、21、30。
安装提示
- 1用非铁卡簧固定磁铁
- 2传感器感应杆（10mm）的最小钻孔应为13.5mm
- 3传感器感应杆的末端与杆的底部之间至少应留有不少于3mm的间隙
技术参数（文字整理）
| 订货编号 | 13 |
|---|---|
| 输出 | 电压/电流输出 |
| 测量数据 | 直线位移 |
| 分辨率 | <500mm ±0.10mm，700mm ±0.18mm，1000mm ±0.24mm，1250mm ±0.30mm，1750mm ±0.42mm |
| 重复精度 | 满量程的<±0.005% |
| 非线性度 | 满量程的<±0.04%（最小±100μm，60mm后死区）；满量程的<±0.08%（36.5mm后死区） |
| 供应电源 | +12V/24Vdc |
| 输入保护 | 极性保护至-30Vdc，过压保护至36Vdc |
| 用电量 | 1W |
| 绝缘强度 | 500Vdc（DC地端对机器接地端） |
| 工作温度 | -40至85℃，湿度90%，不能结露 |
| 防护等级 | IP68（IP69K当安装在液压缸内，带M12接头连接） |
| 振荡指标 | 25g/10~2000Hz / IEC标准68-2-6 |
| 冲击指标 | 100g（单一冲击）/ IEC标准68-2-27（耐久性） |
| EMC测试 | 放射EN61000-6-3，抗扰EN61000-6-2，EN61000-4-2/3/4/6 |
| 抗压强度 | 安装在液汽缸内时为350bar/600bar（峰值） |
| 外壳材料 | 不锈钢精密铸造 |
