ESF磁致伸缩位移传感器（全不锈钢外壳）
技术图册与资料
技术参数与规格说明

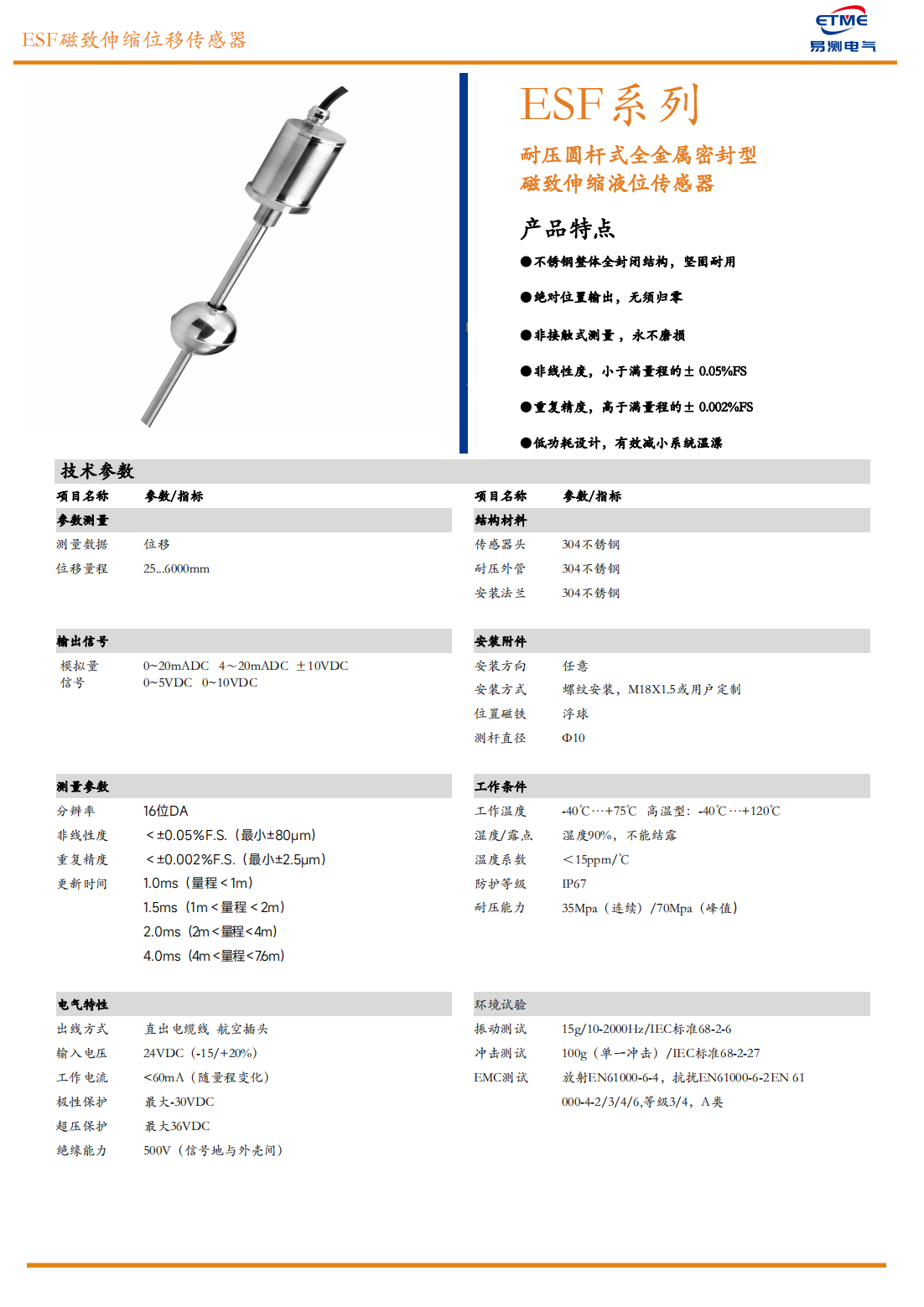

01ESF系列磁致伸缩液位传感器
ESF系列 耐压圆杆式全金属密封型 磁致伸缩液位传感器
产品特点
- 不锈钢整体全封闭结构，坚固耐用
- 绝对位置输出，无须归零
- 非接触式测量，永不磨损
- 非线性度，小于满量程的±0.05%FS
- 重复精度，高于满量程的±0.002%FS
- 低功耗设计，有效减小系统温漂
技术参数
| 项目名称 | 参数/指标 |
|---|---|
| 测量数据 | 位移 |
| 位移量程 | 25...6000mm |
| 模拟量信号 | 0~20mADC、4~20mADC、±10VDC、0~5VDC、0~10VDC |
| 分辨率 | 16位DA |
| 非线性度 | <±0.05%F.S.（最小±80μm） |
| 重复精度 | <±0.002%F.S.（最小±2.5μm） |
| 更新时间 | 1.0ms（量程<1m）、1.5ms（1m<量程<2m）、2.0ms（2m<量程<4m）、4.0ms（4m<量程<76m） |
| 传感器头 | 304不锈钢 |
| 耐压外管 | 304不锈钢 |
| 安装法兰 | 304不锈钢 |
| 安装方向 | 任意 |
| 安装方式 | 螺纹安装，M18X1.5或用户定制 |
| 位置磁铁 | 浮球 |
| 测杆直径 | Φ10 |
| 工作温度 | -40℃~+75℃ 高温型：-40℃~+120℃ |
| 温度/露点 | 温度90%，不能结露 |
| 温度系数 | <15ppm/℃ |
| 防护等级 | IP67 |
| 耐压能力 | 35Mpa（连续）/70Mpa（峰值） |
| 出线方式 | 直出电缆线、航空插头 |
| 输入电压 | 24VDC（-15/+20%） |
| 工作电流 | <60mA（随量程变化） |
| 极性保护 | 最大-30VDC |
| 超压保护 | 最大36VDC |
| 绝缘能力 | 500V（信号地与外壳间） |
| 振动测试 | 15g/10~2000Hz/IEC标准68-2-6 |
| 冲击测试 | 100g（单一冲击）/IEC标准68-2-27 |
| EMC测试 | 放射EN61000-6-4，抗扰EN61000-6-2/IEN 61000-4-2/3/4/6，等级3/4，A类 |
07ESF磁致伸缩位移传感器

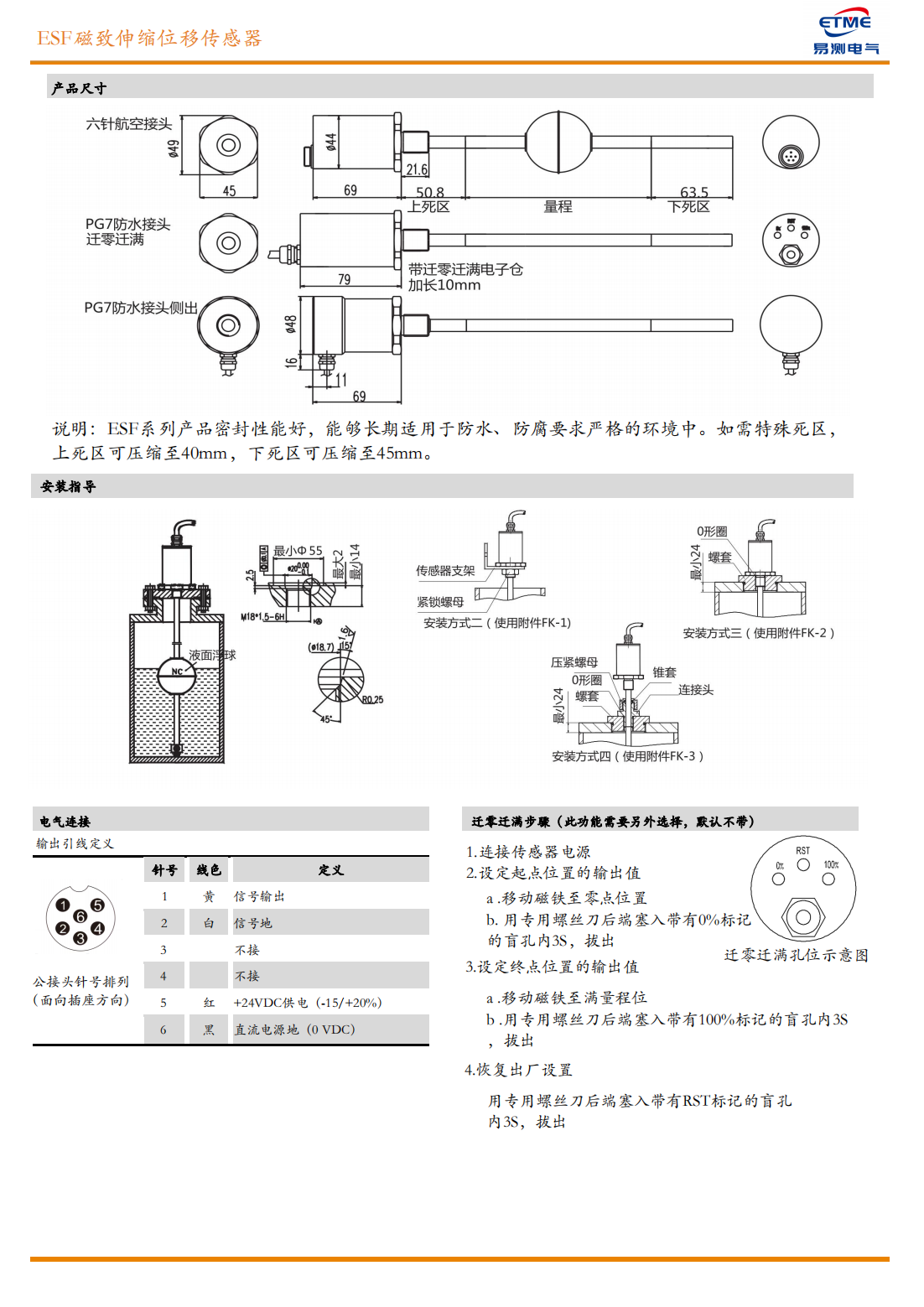

产品尺寸
结构形式：六针航空接头、PG7防水接头（迁零迁满）、PG7防水接头侧出。标注尺寸包含Φ49、45、69、21.6、50.8、63.5、Φ44、79、Φ48、16、11、69等（单位mm）。
说明：ESF系列产品密封性能好，能够长期适用于防水、防腐要求严格的环境中。如需特殊死区，上死区可压缩至40mm，下死区可压缩至45mm。
安装指导
安装方式包含：安装方式二（使用附件FK-1）、安装方式三（使用附件FK-2）、安装方式四（使用附件FK-3）。安装涉及传感器支架、紧锁螺母、压紧螺母、O形圈、螺套、锥套、连接头、油缸、液面/浮球等。加工细节包含最小Φ55、M18×1.5-6H、80.25、Φ18.7、45°。
电气连接
输出引线定义（公接头针号排列，面向插座方向）：
| 针号 | 线色 | 定义 |
|---|---|---|
| 1 | 黄 | 信号输出 |
| 2 | 白 | 信号地 |
| 3 | — | 不接 |
| 4 | — | 不接 |
| 5 | 红 | +24VDC供电（-15/+20%） |
| 6 | 黑 | 直流电源地（0 VDC） |
迁零迁满步骤（此功能需要另外选择，默认不带）
- 1连接传感器电源
- 2设定起点位置的输出值：a. 移动磁铁至零点位置；b. 用专用螺丝刀后端塞入带有0%标记的盲孔内3S，拔出
- 3设定终点位置的输出值：a. 移动磁铁至满量程位；b. 用专用螺丝刀后端塞入带有100%标记的盲孔内3S，拔出
- 4恢复出厂设置：用专用螺丝刀后端塞入带有RST标记的盲孔内3S，拔出
常见问题
ESF磁致伸缩位移传感器（全不锈钢外壳） 的测量原理和主要特点是什么？
ESF全锈钢外壳磁致伸缩液位传感器最重要的优势：精确的绝对测量，无需基准运行，因为是非接触式，所以无磨损且免保养，对冲击、振动和污染不敏感，密封外壳，。
ESF磁致伸缩位移传感器（全不锈钢外壳） 有现货吗？
常规型号备有现货，交期快，可直接下单或索取样品。
