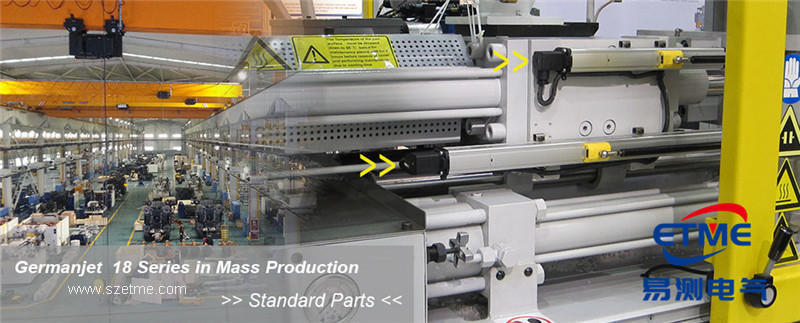

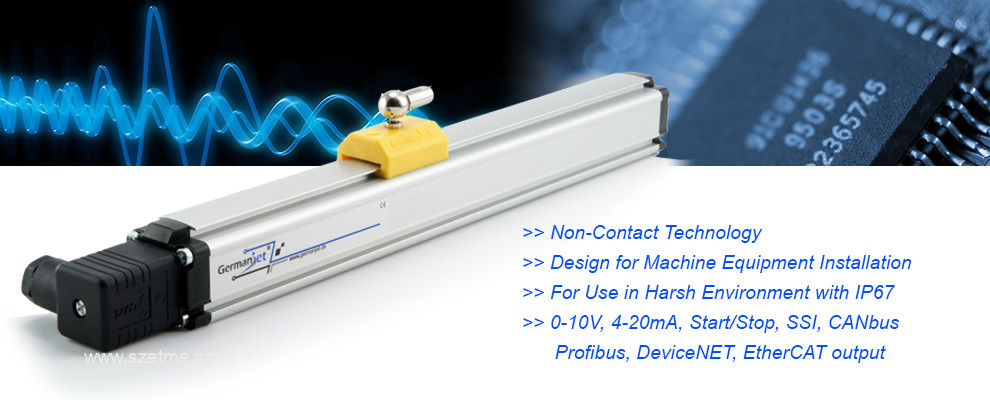

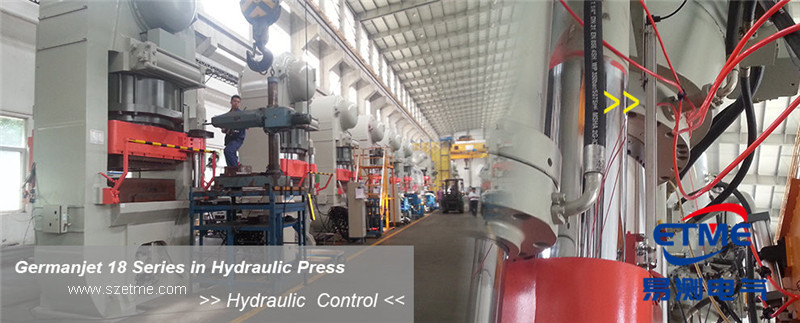

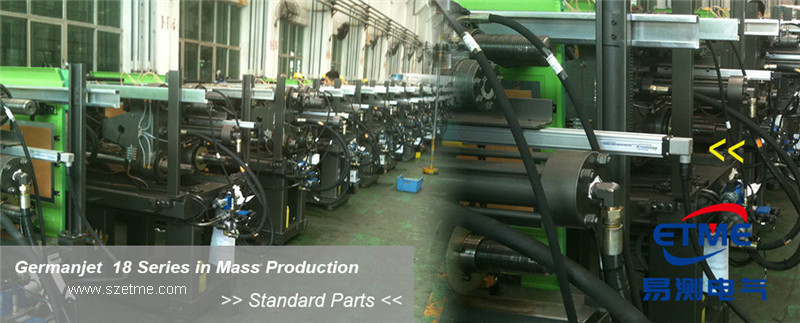

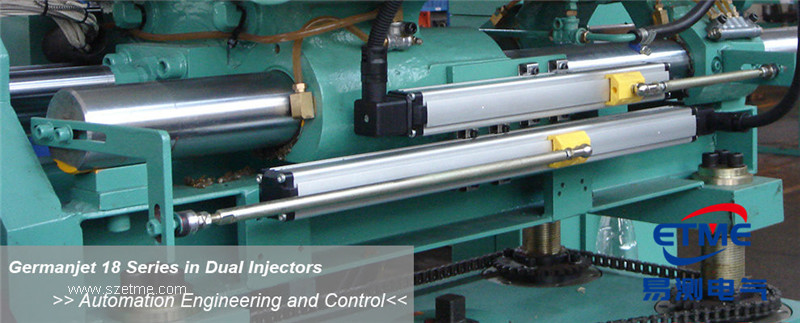

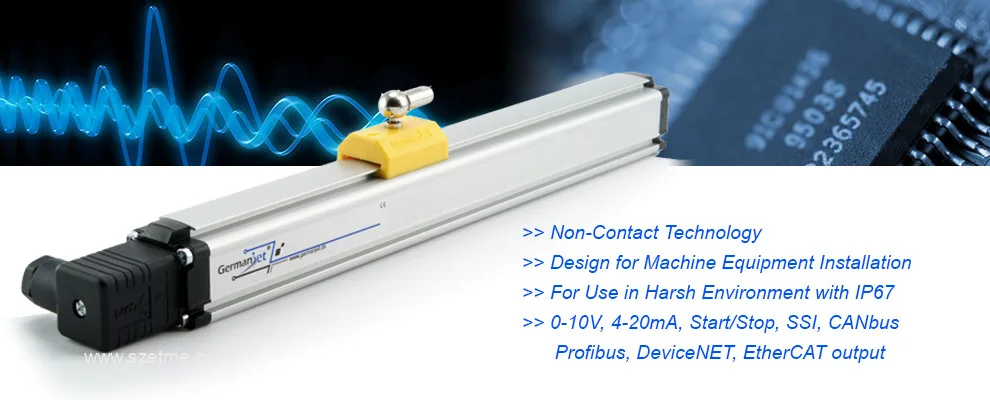

Germanjet德敏哲外置式磁致伸缩线性位置传感器18系列为非接触式绝对测量传感器，用于精确探测一个或多个位置。因为它们由一个密封的IP67铝外壳构成，所以在压力机、注塑机或龙门机器人等恶劣环境中表现突出。
磁致伸缩位移传感器系统的磁铁透过铝型材壁作用到测量元件上。这些线性位置测量系统安装灵活。
所需的磁致伸缩位移传感器可选择引导式或自由式与机器部件一起保持一定距离在型材上方或沿着型材运动。
18系列的核心特点
- 分辨率高达0.5 µm，测量范围达4000mm。
- 非接触式，所以无磨损 – 无停机时间，使用寿命长。
- 密封铝外壳，IP67防护，耐油污、粉尘、水淋。
- 固定夹片提供灵活、简易的安装方式，适合一般机械使用。
- 绝对位置输出，断电再上电直接就是当前真实位置，不用回零。
为什么选外置式

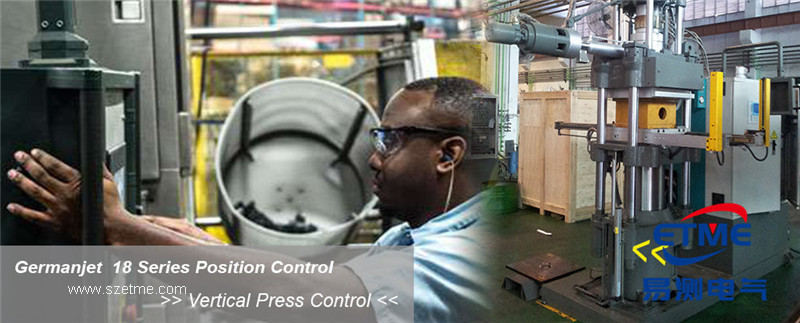

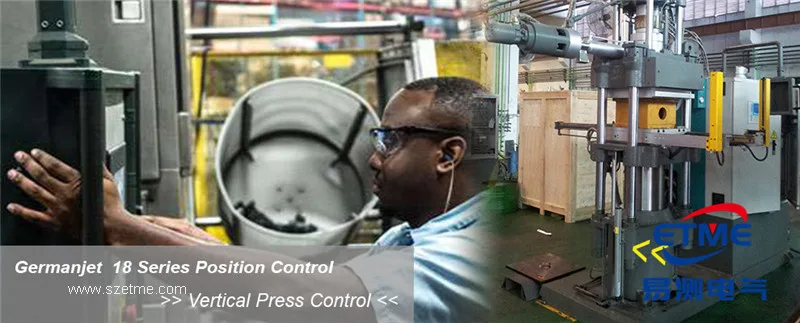

外置式和内置式（装进油缸里）是磁致伸缩的两大路线。外置式的价值在于不破坏设备原有结构：传感器拿夹片固定在机架或导轨上，磁环装在运动部件上就能测。对已经定型的压机、注塑机、龙门机器人，或者行程中等、设备本身不好开孔改造的场合，外置式几乎就是首选。

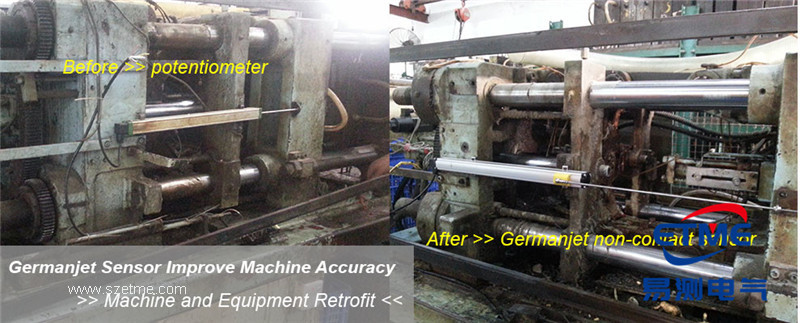

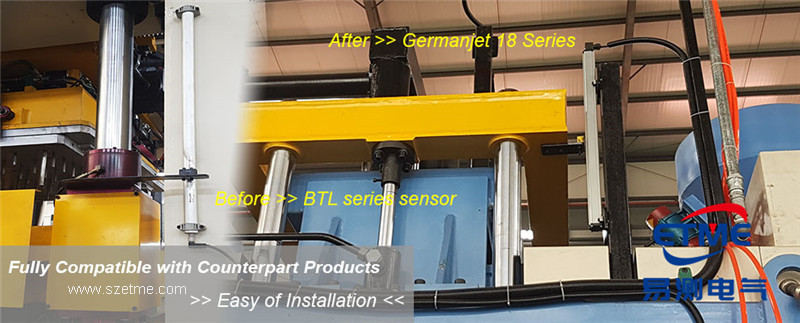

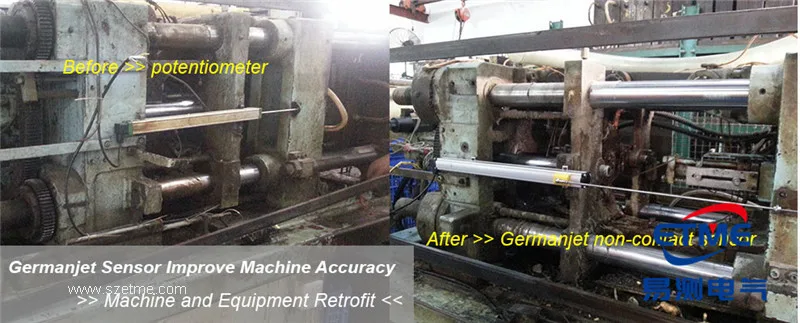

外置式另一个好处是好维护。传感器在机器外部，出现问题了直接看见、直接换，不用停机拆油缸、不用等产线停下来。这对连续生产、不允许长时间停机的产线价值非常大。对改造项目来说，外置式也不用动原来的液压缸或机构，改造成本低、周期短。
外置 vs 内置对比
| 对比项 | 外置式（18系列） | 内置式（16/17/19D/19F系列） |
|---|---|---|
| 是否改设备结构 | 不改，直接装外侧 | 要装进油缸，改动缸体或活塞 |
| 行程类型 | 中等行程（到4000mm） | 跟随油缸行程（可到18米） |
| 防护 | IP67铝壳 | 耐压不锈钢杆+密封法兰 |
| 维护 | 外置，直接可见可换 | 需停机拆缸 |
| 典型场景 | 压机、注塑机、龙门机器人 | 伺服液压缸、高压油缸 |
安装要点
- 传感器固定在机架或导轨上要牢，夹片不能松。
- 磁环装在运动部件上要稳，间隙按说明书控制。
- 磁环方向正确（标记朝传感器），移动全程无机械干涉。
- 电缆固定好，随动部分留余量，别被拉扯。
- 通电后空行程走一遍，确认输出信号与控制器匹配。
Germanjet德敏哲18系列外置磁致伸缩，兼顾"恶劣环境扛得住"和"安装省事好维护"，是注塑机、压力机、龙门机器人这些油污粉尘环境的可靠位移测量方案。
接口选择
18系列除模拟量（0-10V、4-20mA）外，还支持 Start/Stop、SSI、CANbus、Profinet、Profibus、Ethercat 等数字/总线接口。选哪种看控制系统的接口类型：
- 老系统、改造项目：模拟量通用性强，直接进 PLC 模拟量模块。
- 现代运动控制：Profinet / EtherCAT 走总线，布线少、抗干扰强。
- 多传感器组网：CANbus 一主多从，一个节点带多路传感器。
- 高速同步采集：SSI 适合高速、同步读取位置。
现场常见问题
外置式磁致伸缩在压机、注塑机现场，最常见的读数异常基本能归结到机械和布线两类：
- 读数跳变：先查夹片螺丝松没松、磁环有没有松动、运动部件间隙；再查电缆屏蔽接地，信号线有没有和动力线并行。
- 读数卡住不动：检查磁环是否脱开传感器有效行程，磁环有没有被运动部件带偏。
- 上电读数不对：确认是绝对值输出，断电重上电位置应保持；若用增量式输出，断电后会丢位置，需重新回零。
把安装的夹片、间隙、磁环方向、电缆固定这几步做好，18系列外置磁致伸缩在现场就是很省心的方案。
