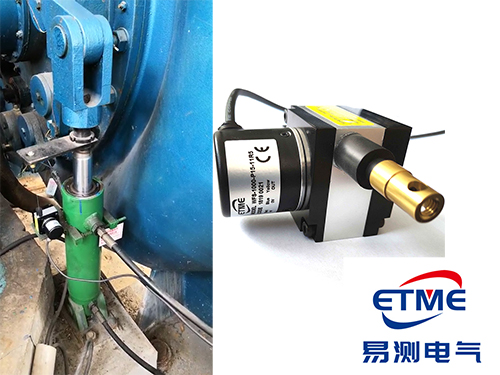

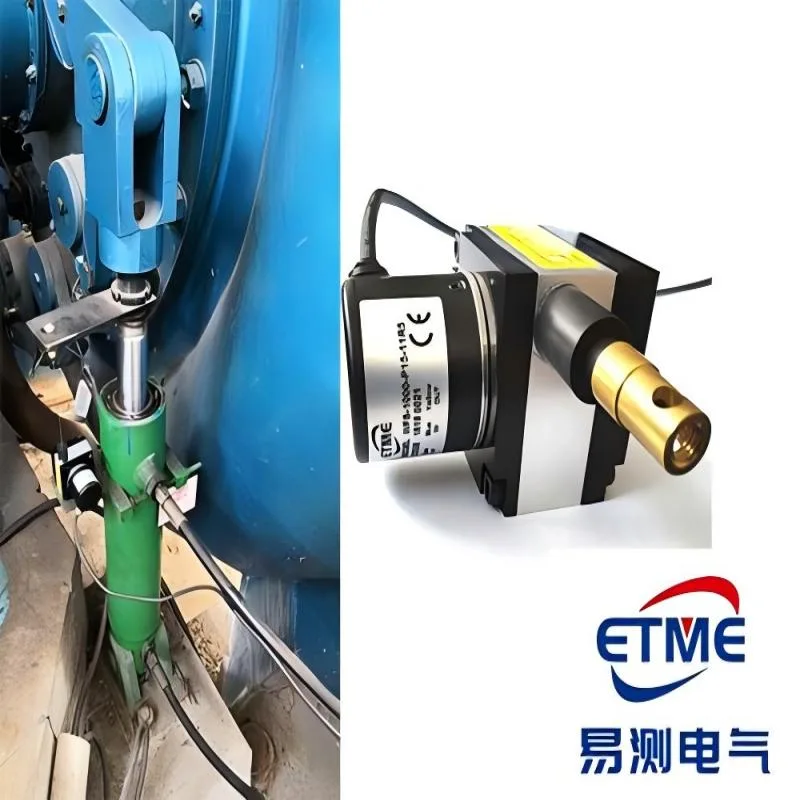

ETME拉绳位移传感器以外置方式测量液压油缸行程，支架固定在缸侧或机架上，钢丝平行于活塞杆。这种方案不改变油缸结构，适合在既有设备上加装行程检测。
外置拉绳方案的特点
拉绳位移传感器的工作原理：钢丝一端固定在活塞杆或运动部件上，活塞杆伸缩时钢丝被拉出或收回，传感器内部卷簧保持钢丝张紧，通过检测钢丝拉出长度换算成位移。
外置拉绳方案的好处：
- 不改油缸结构：传感器装在油缸外部，不用在油缸盖上开孔，改造小。
- 安装灵活：支架固定在缸侧或机架上，位置选择自由。
- 量程覆盖广：行程几十毫米到几米都能做，拉绳传感器量程范围宽。
外置 vs 内置怎么选
液压油缸测行程，主流有两种思路：一种是内置（磁致伸缩测杆穿进油缸，测活塞真实位置），一种是外置（拉绳装在缸外，测活塞杆伸出的长度）。两者没有绝对的优劣，关键看现场条件：
| 对比项 | 外置拉绳 | 内置磁致伸缩 |
|---|---|---|
| 是否改缸体 | 不改，缸外装 | 要改缸/活塞，或在缸上开孔 |
| 测量目标 | 活塞杆伸出长度 | 活塞真实绝对位置 |
| 防护 | IP等级外置壳 | 耐压不锈钢杆，可入高压缸 |
| 适用 | 既有设备改造、空间受限、短中行程 | 新建油缸、高压伺服系统 |
一句话：能在不改动油缸的前提下，快速加装行程检测，且行程不是特别长的，外置拉绳是更省事的选项；如果是新建高压伺服油缸、要精确的活塞位置反馈，内置磁致伸缩更专业。很多实际改造项目，正是看重拉绳"不加缸就能测"这一点。
安装的几个关键点
- 出绳方向：钢丝要平行于活塞杆方向，也就是顺着运动方向出绳，不能斜拉。斜拉会让读数线性变差，还会加速钢丝磨损。
- 出绳对中：钢丝出口、连接点、运动方向三者尽量在一条线上，保证钢丝受力方向一致。
- 预留缓冲：钢丝行程两端要留余量，活塞杆顶到底、缩到底时钢丝不能拉到头或者松脱。
- 支架刚性：支架固定在缸侧或机架上要牢，不能跟着设备振动。
使用中的注意事项
- 钢丝不能当吊绳：拉绳传感器只测位移，不能承受额外负载，不能用来吊东西。
- 避免刮擦：钢丝路径上不能有尖锐边缘、毛刺，防止刮伤钢丝。
- 定期检查：钢丝磨损、卷簧回缩是否顺畅，要定期检查。
- 环境防护：户外或粉尘环境，注意传感器出口密封，电缆穿管防水。
油污环境的防护
液压设备周边难免有油污、油气，有时候还有切削液、水雾。对拉绳传感器来说，防护重点在三处：一是传感器本身的防护等级（建议 IP65 及以上，能挡油污、水溅），二是钢丝和卷簧是否容易被油污粘连、导致回弹不畅，三是电缆进出口的密封。油污多的地方，定期清洁钢丝和卷簧，是保证长期稳定运行的一个好习惯。
调试和验证
- 装好后手动拉动钢丝走一个全程，看读数是否连续平稳。
- 对照油缸实际行程，核对量程设置和零位。
- 通电空行程运行，确认读数全程稳定、无突变。
现场常见问题排查
油缸外置拉绳用久了，现场反馈最多的几类问题，基本都跟钢丝有关：
- 读数在某个行程段跳变：多半是钢丝这一路有东西刮到，或者出绳没对中、发生了斜拉。先顺着钢丝走势检查一遍，看有没有卡滞、导向轮是否灵活。
- 走到头读数卡住不变：可能是量程不够，钢丝拉到头了；也可能是卷簧回弹乏力，钢丝收不回来。
- 断电后位置不对：用了增量脉冲输出，断电会丢位置。改绝对值输出，或用带断电保持的系统。
- 钢丝断裂：油污腐蚀、受外力刮碰、长期疲劳都可能断。备钢丝，定期看磨损和锈蚀。
排查思路还是那句：拉绳的问题，八成在"钢丝"这一环——对中、缓冲、防刮、防锈。机械细节做好了，电气读数自然就稳。
ETME拉绳传感器外置测油缸行程，核心是"出绳平行、对中、留缓冲、支架牢"。不改造油缸就能加装行程检测，是既有设备改造里的实用方案。易测电气提供 ETME 拉绳位移传感器，支持既有液压设备的行程加装改造，欢迎咨询。
