EPS-S型拉绳位移传感器（支架安装式）
技术图册与资料
技术参数与规格说明
01拉绳/拉线位移传感器
WPS-S拉绳式位移传感器 | 拉线式位移传感器 | 拉绳编码器
0~2500mm可选

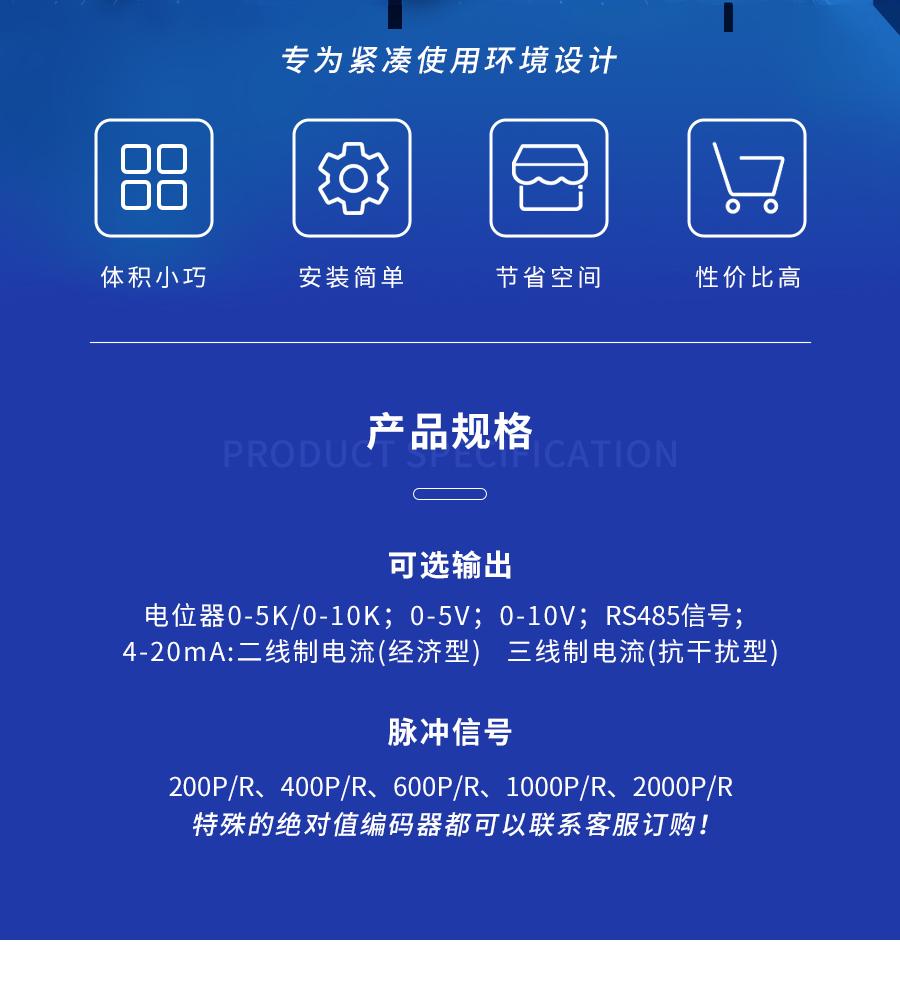

04专为紧凑使用环境设计
- 体积小巧
- 安装简单
- 节省空间
- 性价比高
06产品规格
可选输出
电位器0-5K/0-10K；0-5V；0-10V；RS485信号；
4-20mA：二线制电流（经济型） 三线制电流（抗干扰型）
脉冲信号
200P/R、400P/R、600P/R、1000P/R、2000P/R
特殊的绝对值编码器都可以联系客服订购！

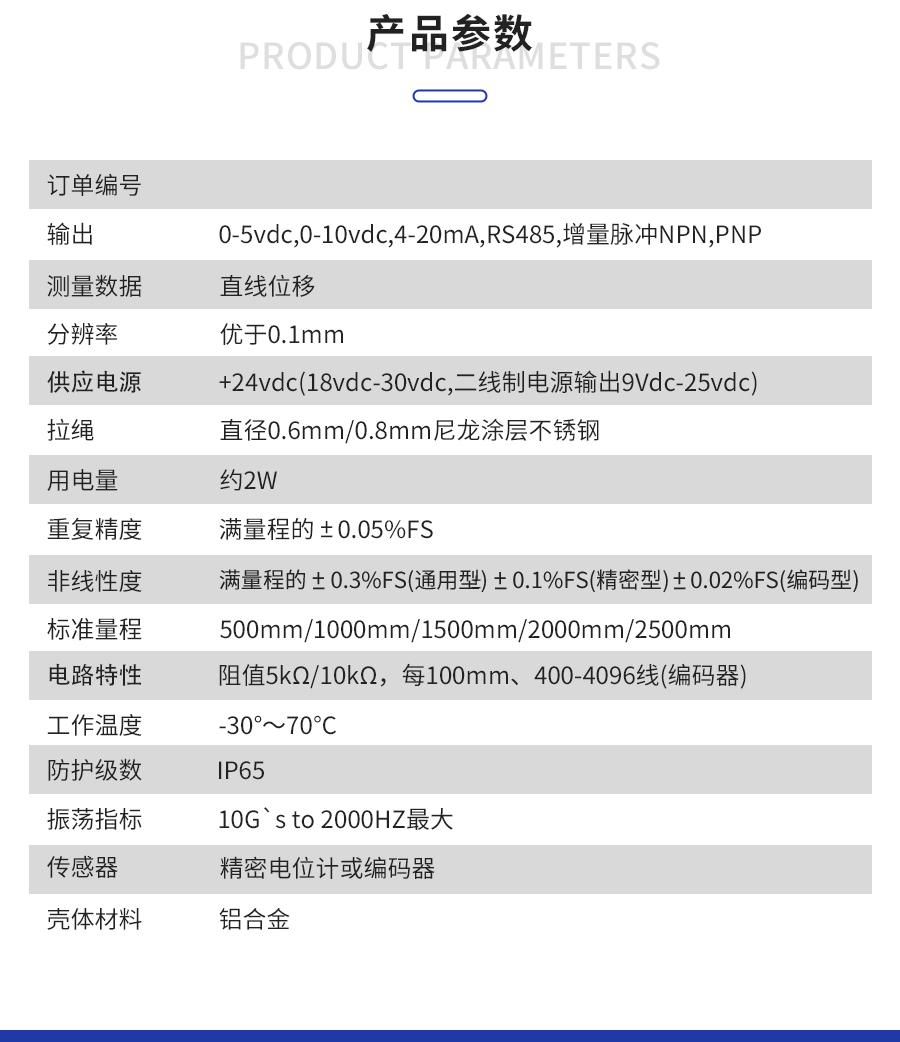

13产品参数
| 项目 | 参数 |
|---|---|
| 订单编号 | |
| 输出 | 0-5vdc,0-10vdc,4-20mA,RS485,增量脉冲NPN,PNP |
| 测量数据 | 直线位移 |
| 分辨率 | 优于0.1mm |
| 供应电源 | +24vdc(18vdc-30vdc,二线制电源输出9Vdc-25vdc) |
| 拉绳 | 直径0.6mm/0.8mm尼龙涂层不锈钢 |
| 用电量 | 约2W |
| 重复精度 | 满量程的±0.05%FS |
| 非线性度 | 满量程的±0.3%FS(通用型)±0.1%FS(精密型)±0.02%FS(编码型) |
| 标准量程 | 500mm/1000mm/1500mm/2000mm/2500mm |
| 电路特性 | 阻值5kΩ/10kΩ，每100mm、400-4096线(编码器) |
| 工作温度 | -30°～70℃ |
| 防护等级 | IP65 |
| 振荡指标 | 10G`s to 2000HZ最大 |
| 传感器 | 精密电位计或编码器 |
| 壳体材料 | 铝合金 |

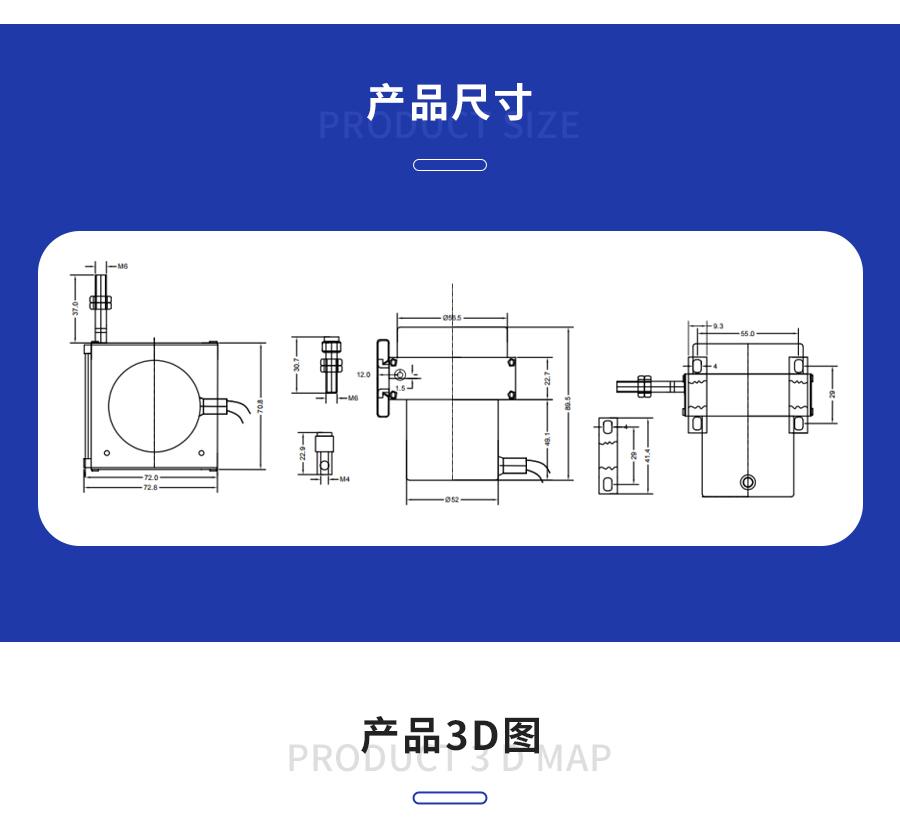

15产品尺寸
PRODUCT SIZE
- M5
- 37.0
- 72.8
- 72.0
- 72.6
- 30.7
- M6
- 22.0
- M4
- 12.0
- 88.5
- 52
- 85.5
- 40
- 22.7
- 1.5
- 9.3
- 55.0
- 4
- 20
- 28
- 41.4

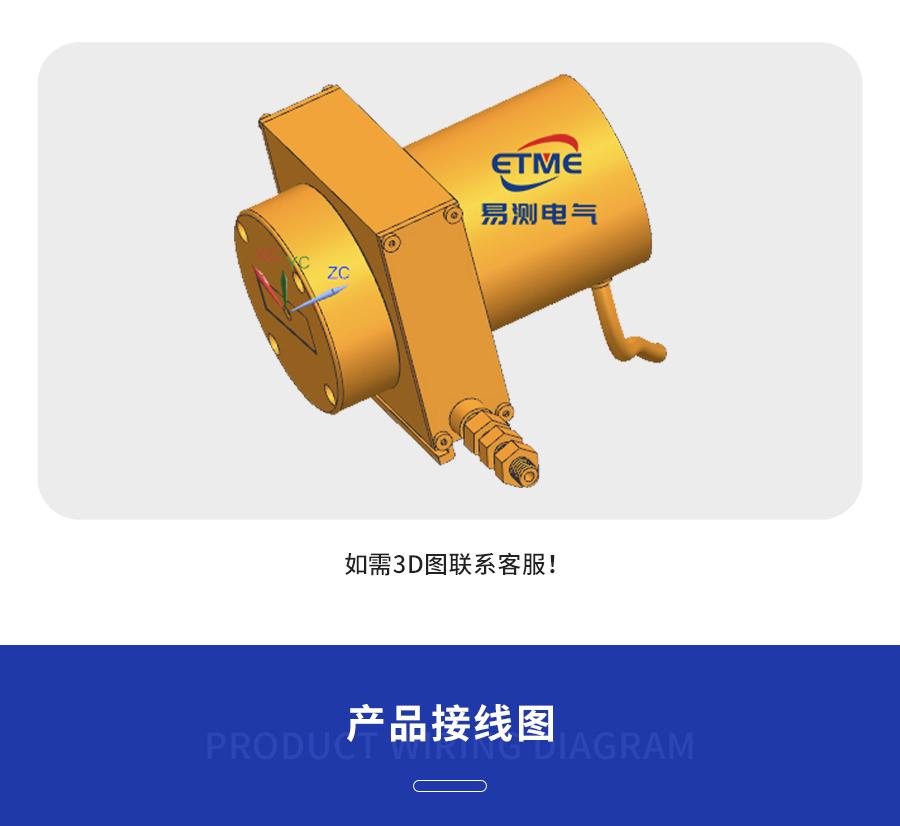

18产品3D图
PRODUCT'S 3D MAP
如需3D图联系客服！

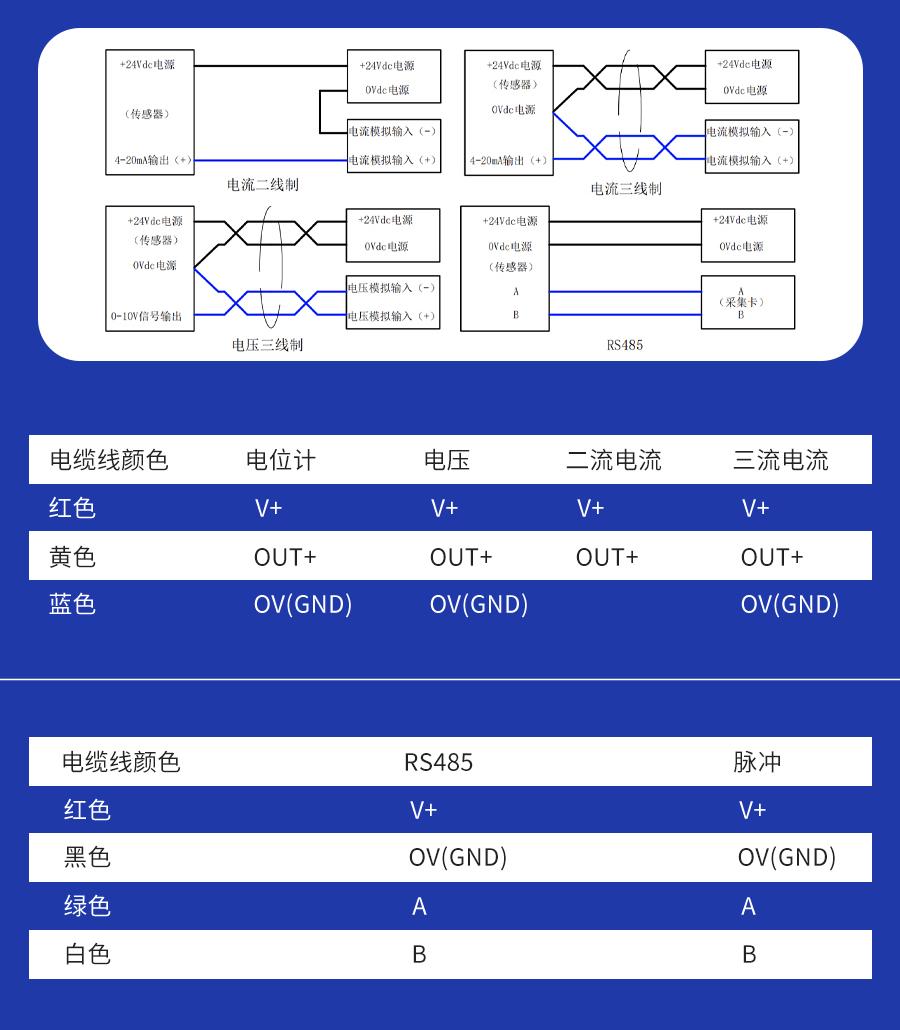

21产品接线图
电流二线制、电流三线制、电压三线制、RS485
| 电缆线颜色 | 电位计 | 电压 | 二流电流 | 三流电流 |
|---|---|---|---|---|
| 红色 | V+ | V+ | V+ | V+ |
| 黄色 | OUT+ | OUT+ | OUT+ | OUT+ |
| 蓝色 | OV(GND) | OV(GND) | OV(GND) |
| 电缆线颜色 | RS485 | 脉冲 |
|---|---|---|
| 红色 | V+ | V+ |
| 黑色 | OV(GND) | OV(GND) |
| 绿色 | A | A |
| 白色 | B | B |

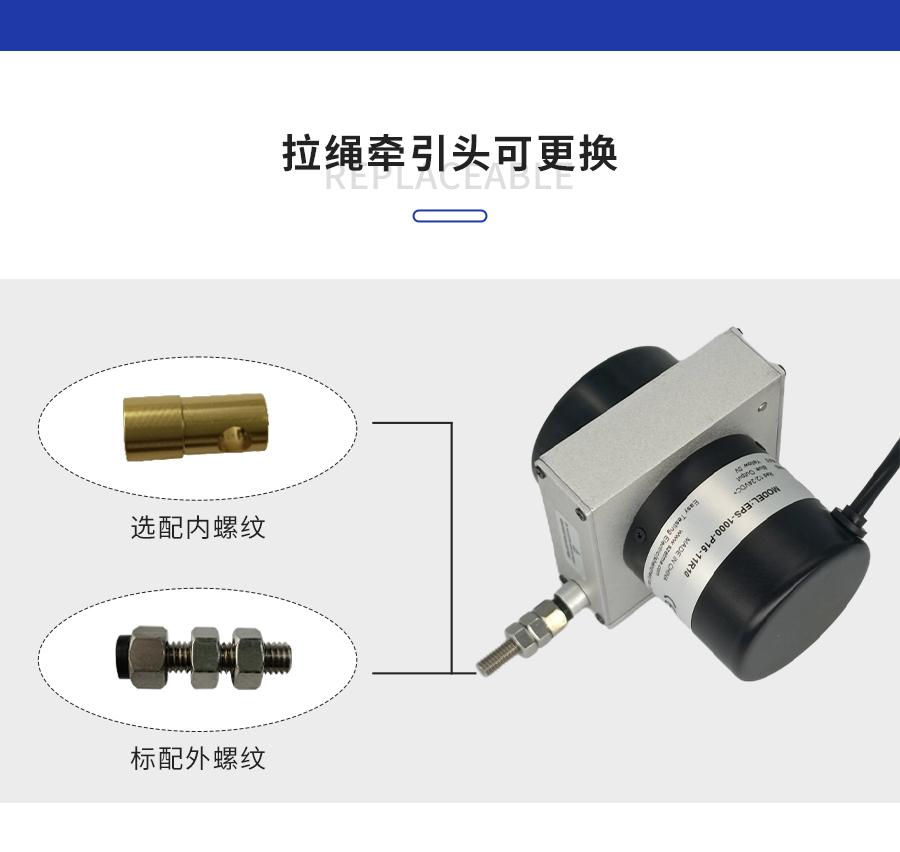

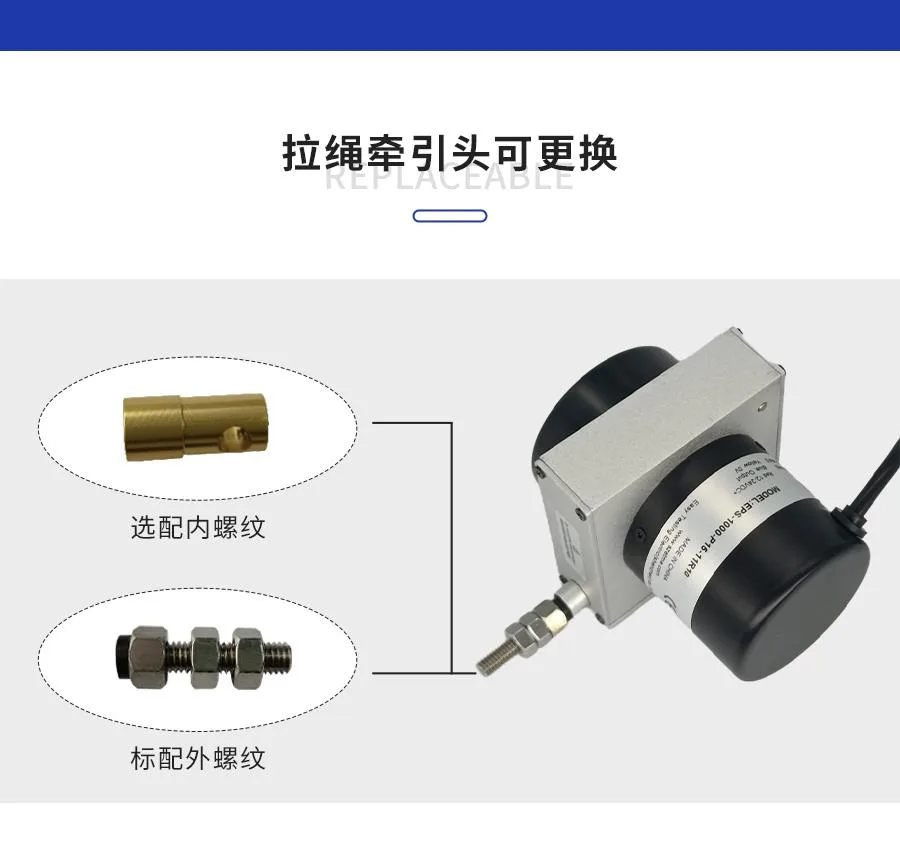

25拉绳牵引头可更换
- 选配内螺纹
- 标配外螺纹

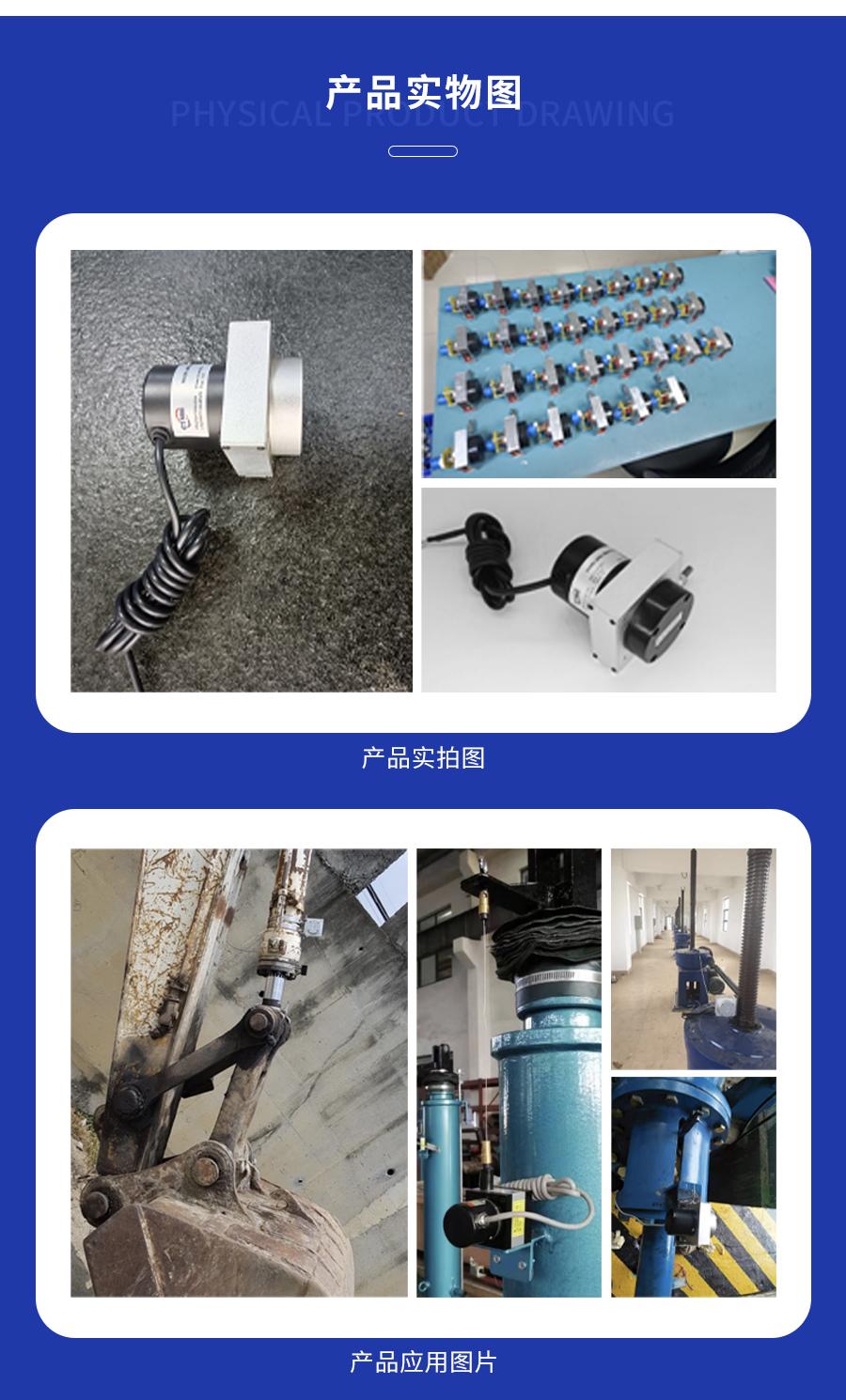

27产品实物图
PHYSICAL PRODUCT DRAWING

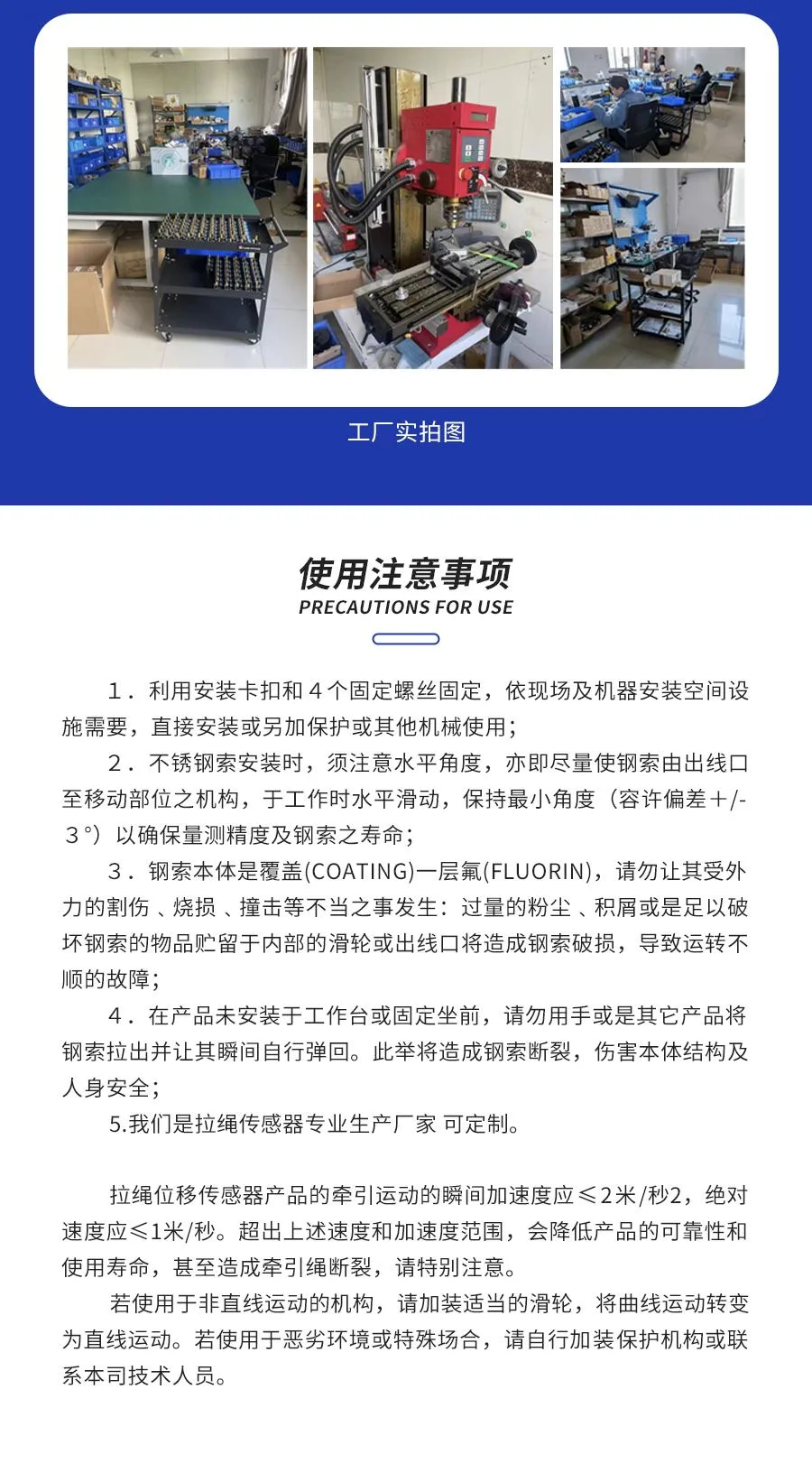

产品实拍图
产品应用图片

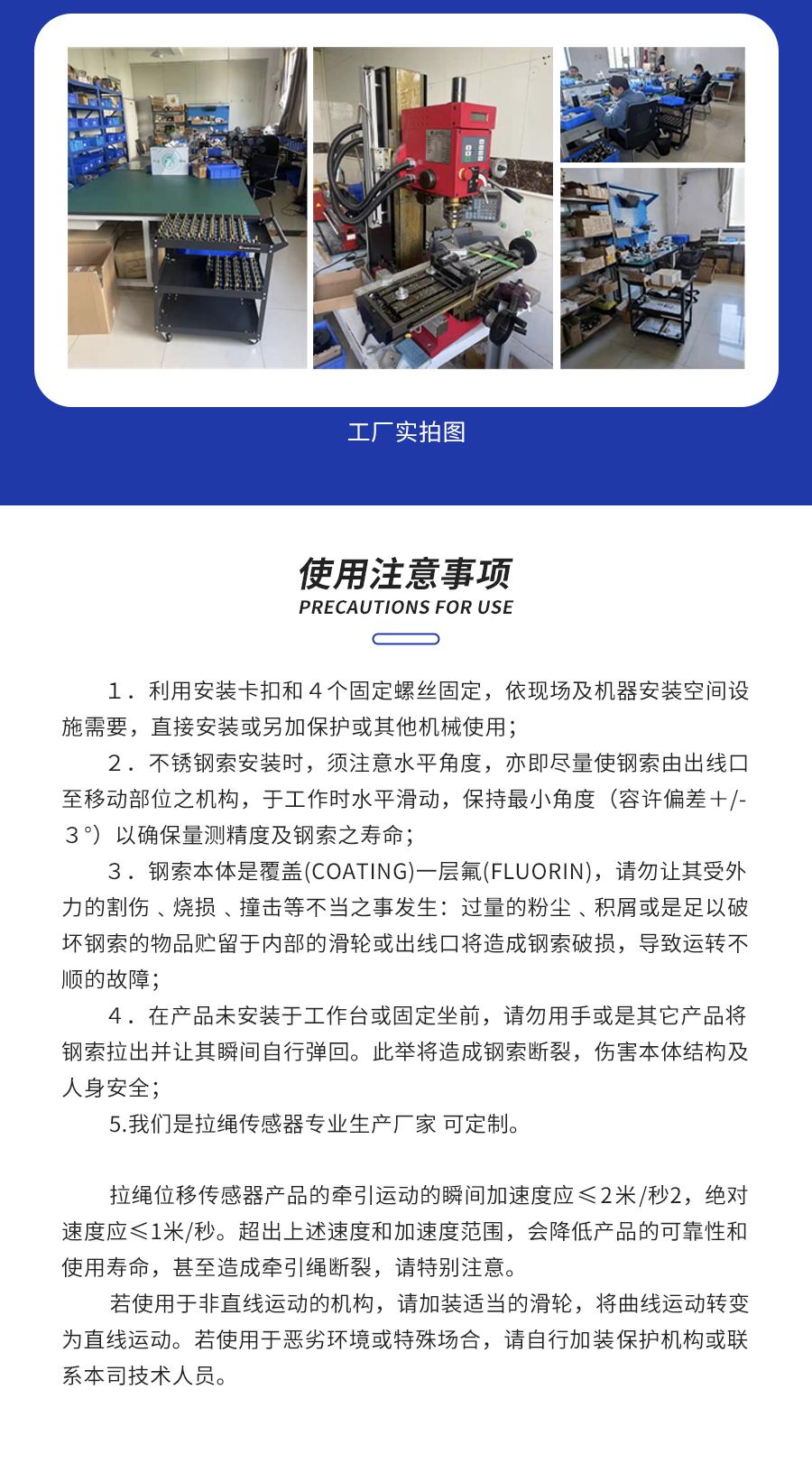

31使用注意事项 / Precautions for Use
- 1利用安装卡扣和 4 个固定螺丝固定,依现场及机器安装空间实施需要,直接安装或另加保护或其他机械使用。
- 2不锈钢索安装时,须注意水平角度,亦即尽量使钢索由出线口至移动部位之机内,于工作时水平滑动,保持最小角度(容许偏差 +/-3°),以确保量测精度及钢索之寿命。
- 3钢索本体覆盖(COATING)一层氟(FLUORIN),请勿让其受外力的割伤、烧损、撞击等不当之事发生;过量的粉尘、积屑或是足以破坏钢索的物品贮留在内部的滑轮或出线口,将造成钢索破损,导致运转不顺的故障。
- 4在产品未安装于工作台或固定坐前,请勿用手或是其它产品将钢索拉出并让其瞬间自行弹回。此举将造成钢索断裂,伤害本体结构及人身安全。
- 5我们是拉绳传感器专业生产厂家,可定制。
拉绳位移传感器产品的牵引运动瞬间加速度应 < 2 米/秒²,绝对速度应 < 1 米/秒。超出上述速度和加速度范围,会降低产品的可靠性和使用寿命,甚至造成牵引绳断裂,请特别注意。
若使用于非直线运动的机构,请加装适当的滑轮,将曲线运动转变为直线运动。若使用于恶劣环境或特殊场合,请自行加装保护机构或联系本公司技术人员。
常见问题
EPS-S型拉绳位移传感器（支架安装式） 的测量原理和主要特点是什么？
EPS-S 型拉绳位移传感器（支架安装式）将直线运动转换为可计量的电信号，适合直线导轨、液压气缸、试验机、伸缩机构、仓储定位与压力机械等场景。主要特点包括：支架安装，现场布置灵活；不锈钢拉绳，耐磨耐用；适合导轨 / 气缸 / 仓储定位等中长行程。
EPS-S型拉绳位移传感器（支架安装式） 有现货吗？
常规型号备有现货，交期快，可直接下单或索取样品。
