EFS型拉绳位移传感器（螺纹安装型）
技术图册与资料
技术参数与规格说明
ETME
02拉绳/拉线位移传感器
拉绳式位移传感器 | 拉线式位移传感器 | 拉绳编码器
0~1000mm任意规格可选
专为紧凑使用环境设计
- 体积小巧
- 安装简单
- 节省空间
- 性价比高
07产品规格
08可选输出
电位器0-5K/0-10K；0-5V；0-10V；RS485信号； 4-20mA：二线制电流（经济型） 三线制电流（抗干扰型）
10脉冲信号
200P/R、400P/R、600P/R、1000P/R、2000P/R 特殊的绝对值编码器都可以联系客服订购！

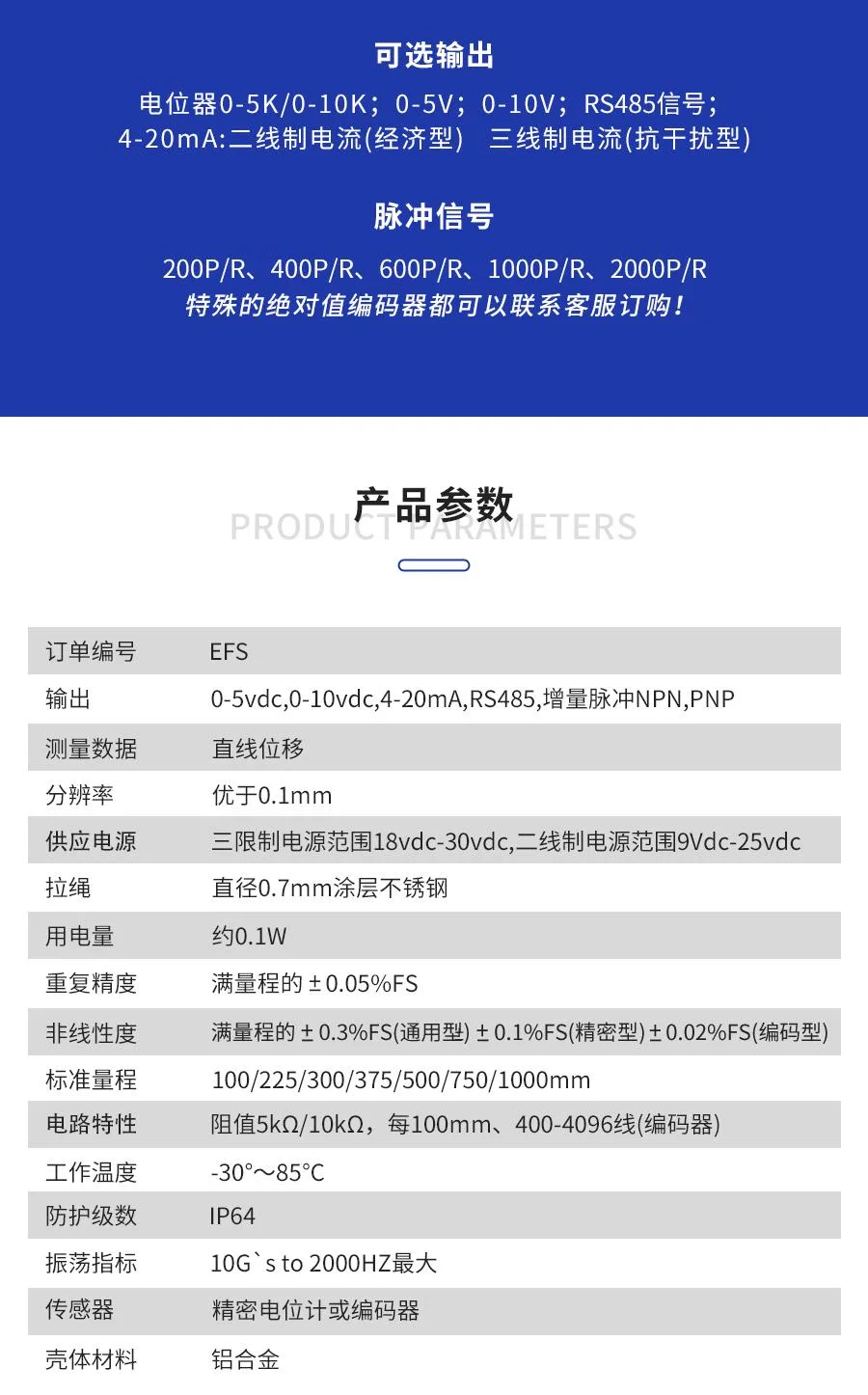

12产品参数
| 参数 | 规格 |
|---|---|
| 订单编号 | EFS |
| 输出 | 0-5vdc，0-10vdc，4-20mA，RS485，增量脉冲NPN，PNP |
| 测量数据 | 直线位移 |
| 分辨率 | 优于0.1mm |
| 供应电源 | 三限制电源范围18vdc-30vdc，二线制电源范围9Vdc-25vdc |
| 拉绳 | 直径0.7mm涂层不锈钢 |
| 用电量 | 约0.1W |
| 重复精度 | 满量程的±0.05%FS |
| 非线性度 | 满量程的±0.3%FS（通用型）±0.1%FS（精密型）±0.02%FS（编码型） |
| 标准量程 | 100/225/300/375/500/750/1000mm |
| 电阻特性 | 阻值5kΩ/10kΩ，每100mm、400-4096线（编码器） |
| 工作温度 | -30°~85℃ |
| 防护等级 | IP64 |
| 振荡指标 | 10G`s to 2000HZ最大 |
| 传感器 | 精密电位计或编码器 |
| 壳体材料 | 铝合金 |

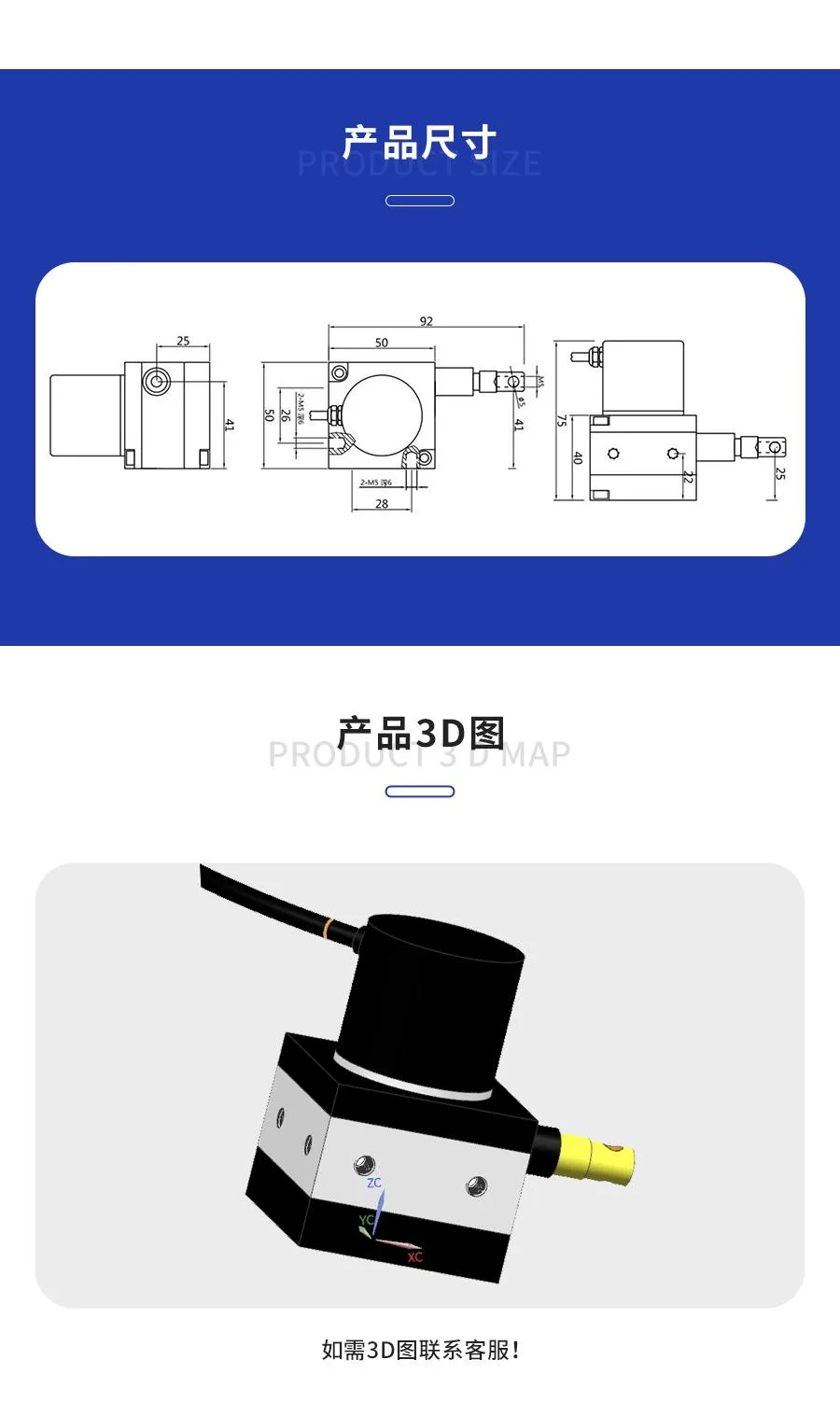

14产品尺寸
外形尺寸标注：25，43，50，92，22，40，47，28，2-M3深6。
16产品3D图
如需3D图联系客服！

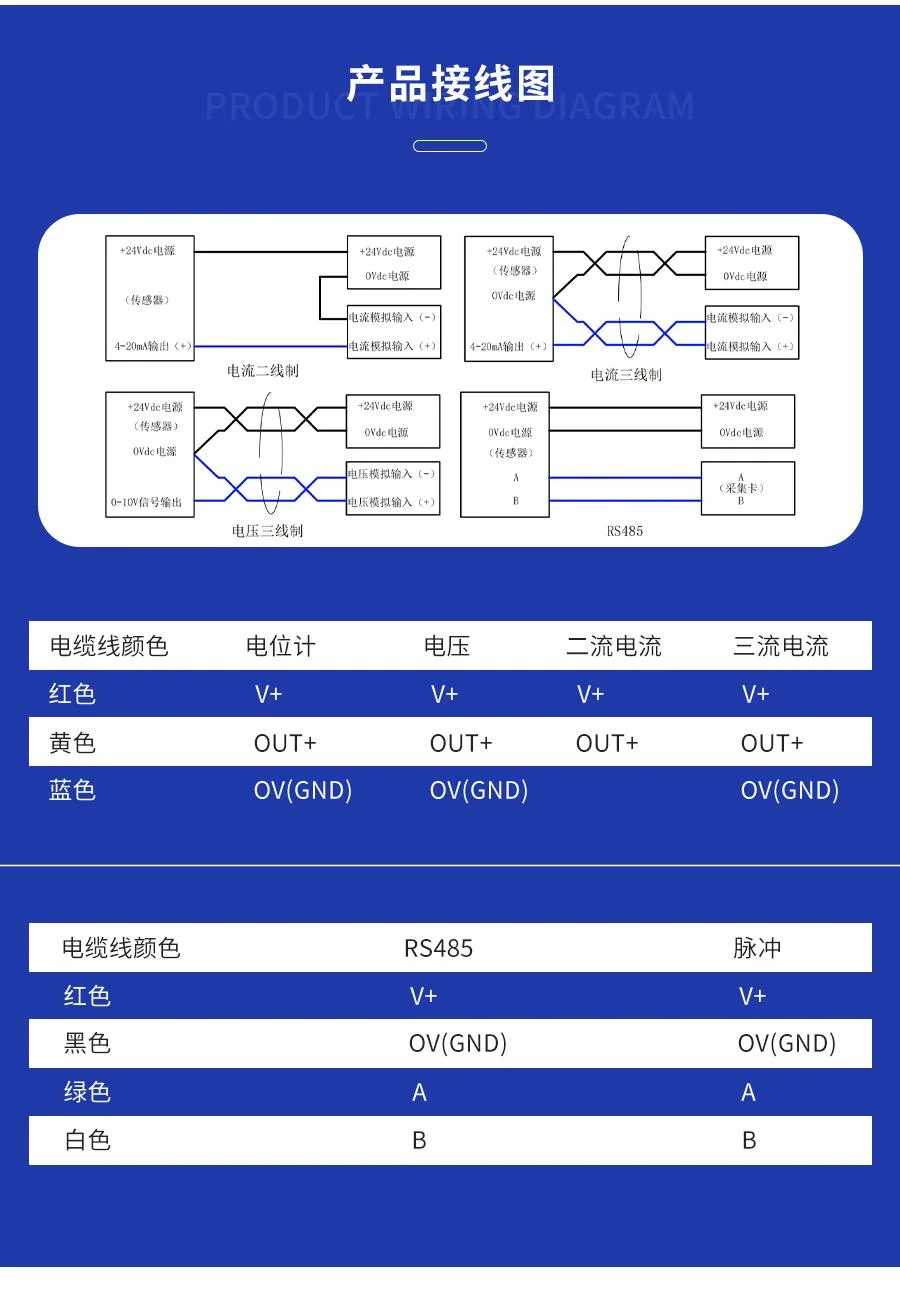

18产品接线图
| 电缆线颜色 | 电位计 | 电压 | 二流电流 | 三流电流 |
|---|---|---|---|---|
| 红色 | V+ | V+ | V+ | V+ |
| 黄色 | OUT+ | OUT+ | OUT+ | OUT+ |
| 蓝色 | OV(GND) | OV(GND) | OV(GND) | OV(GND) |
| 电缆线颜色 | RS485 | 脉冲 |
|---|---|---|
| 红色 | V+ | V+ |
| 黑色 | OV(GND) | OV(GND) |
| 绿色 | A | A |
| 白色 | B | B |

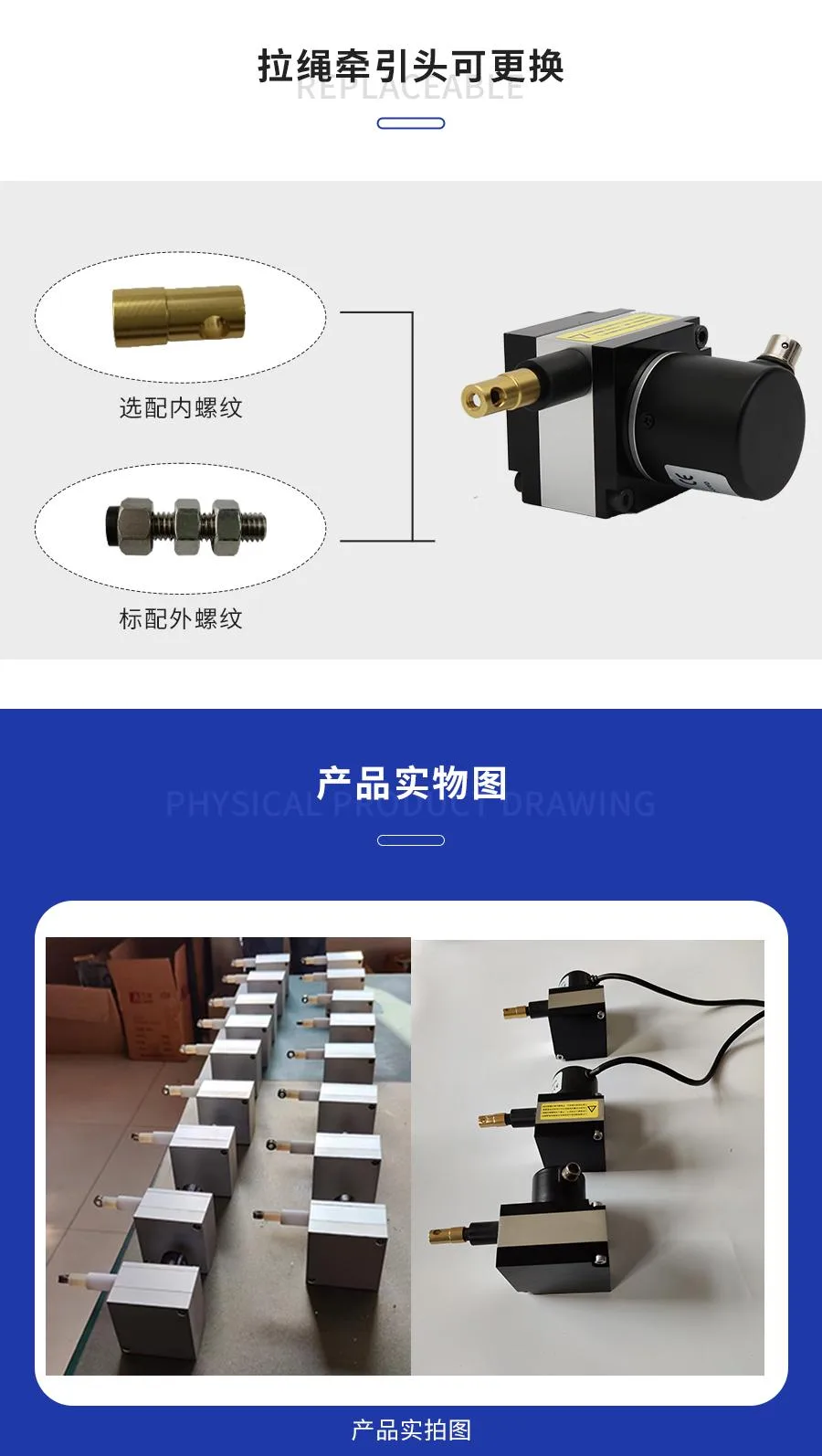

21拉绳牵引头可更换
选配内螺纹
标配外螺纹
24产品实物图
产品实拍图

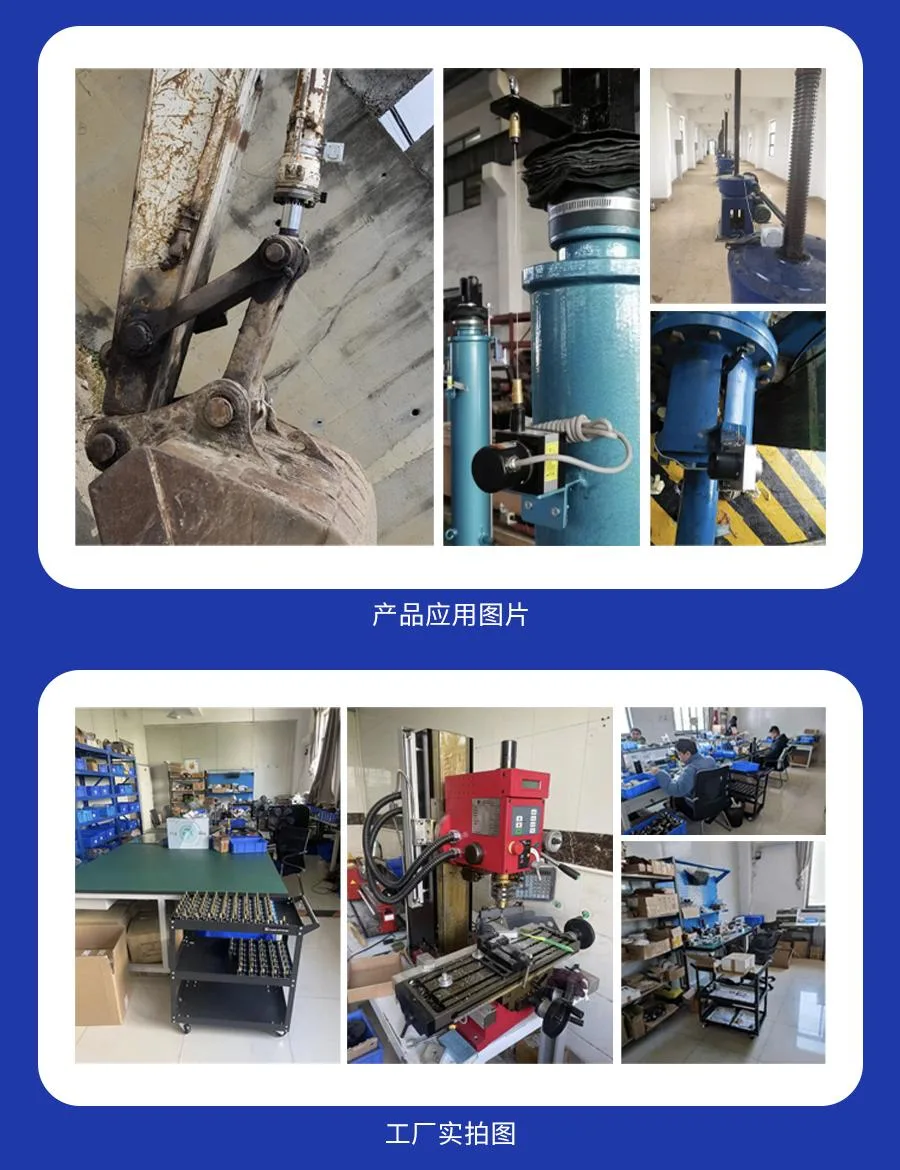

产品应用图片
工厂实拍图

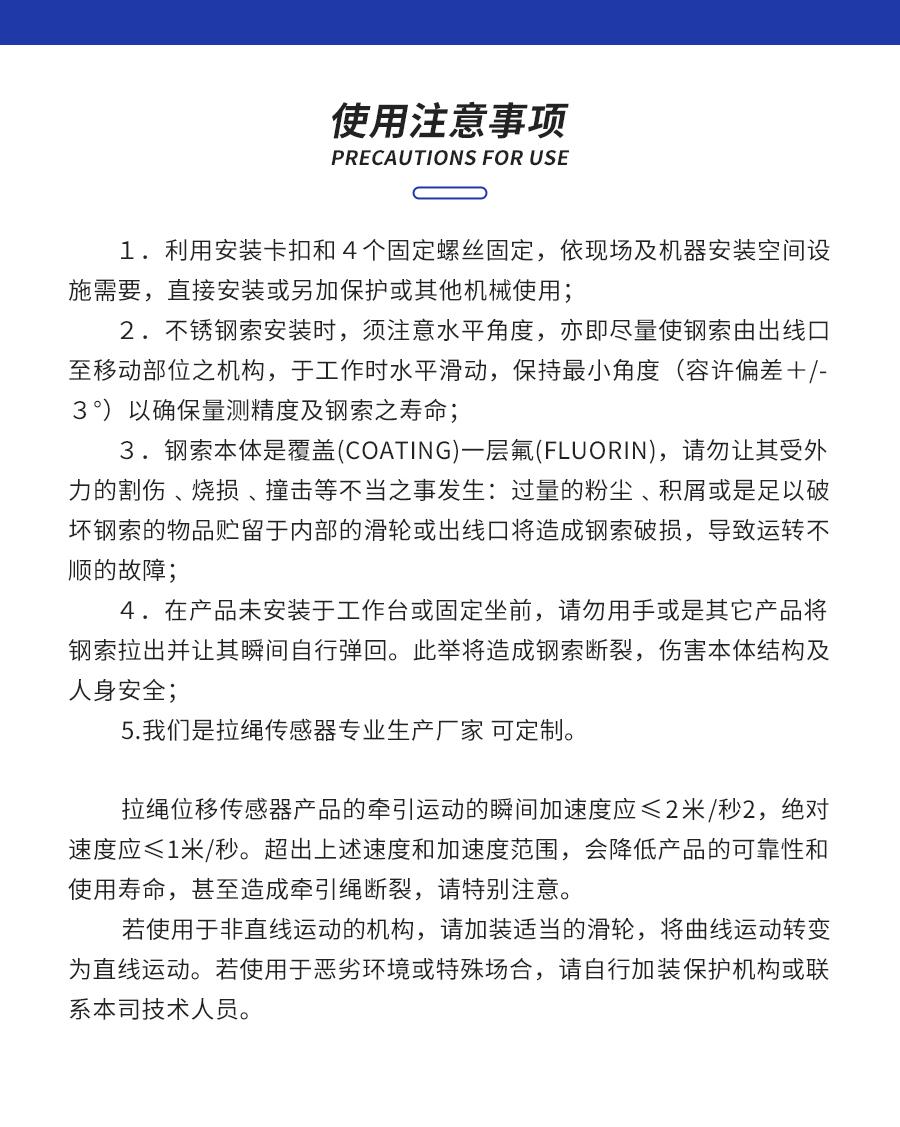

28使用注意事项
PRECAUTIONS FOR USE
- 1利用安装卡扣和4个固定螺丝固定，依现场及机器安装空间设施需要，直接安装或另加保护或其他机械使用；
- 2不锈钢索安装时，须注意水平角度，亦即尽量使钢索由出线口至移动部位之机构，于工作时水平滑动，保持最小角度（容许偏差+/-3°）以确保量测精度及钢索之寿命；
- 3钢索本体是覆盖(COATING)一层氟(FLUORIN)，请勿让其受外力的割伤、烧损、撞击等不当之事发生：过量的粉尘、积屑或是足以破坏钢索的物品贮留于内部的滑轮或出线口将造成钢索破损，导致运转不顺的故障；
- 4在产品未安装于工作台或固定坐前，请勿用手或是其它产品将钢索拉出并让其瞬间自行弹回。此举将造成钢索断裂，伤害本体结构及人身安全；
- 5我们是拉绳传感器专业生产厂家 可定制。
拉绳位移传感器产品的牵引运动的瞬间加速度应≤2米/秒2，绝对速度应≤1米/秒。超出上述速度和加速度范围，会降低产品的可靠性和使用寿命，甚至造成牵引绳断裂，请特别注意。
若使用于非直线运动的机构，请加装适当的滑轮，将曲线运动转变为直线运动。若使用于恶劣环境或特殊场合，请自行加装保护机构或联系本司技术人员。
技术参数（文字整理）
| 订单编号 | EFS |
|---|---|
| 输出 | 0-5vdc，0-10vdc，4-20mA，RS485，增量脉冲NPN，PNP |
| 测量数据 | 直线位移 |
| 分辨率 | 优于0.1mm |
| 供应电源 | 三限制电源范围18vdc-30vdc，二线制电源范围9Vdc-25vdc |
| 拉绳 | 直径0.7mm涂层不锈钢 |
| 用电量 | 约0.1W |
| 重复精度 | 满量程的±0.05%FS |
| 非线性度 | 满量程的±0.3%FS（通用型）±0.1%FS（精密型）±0.02%FS（编码型） |
| 标准量程 | 100/225/300/375/500/750/1000mm |
| 电阻特性 | 阻值5kΩ/10kΩ，每100mm、400-4096线（编码器） |
| 工作温度 | -30°~85℃ |
| 防护等级 | IP64 |
| 振荡指标 | 10G`s to 2000HZ最大 |
| 传感器 | 精密电位计或编码器 |
| 壳体材料 | 铝合金 |
