EFL型拉绳位移传感器（螺纹安装型）
更新时间：

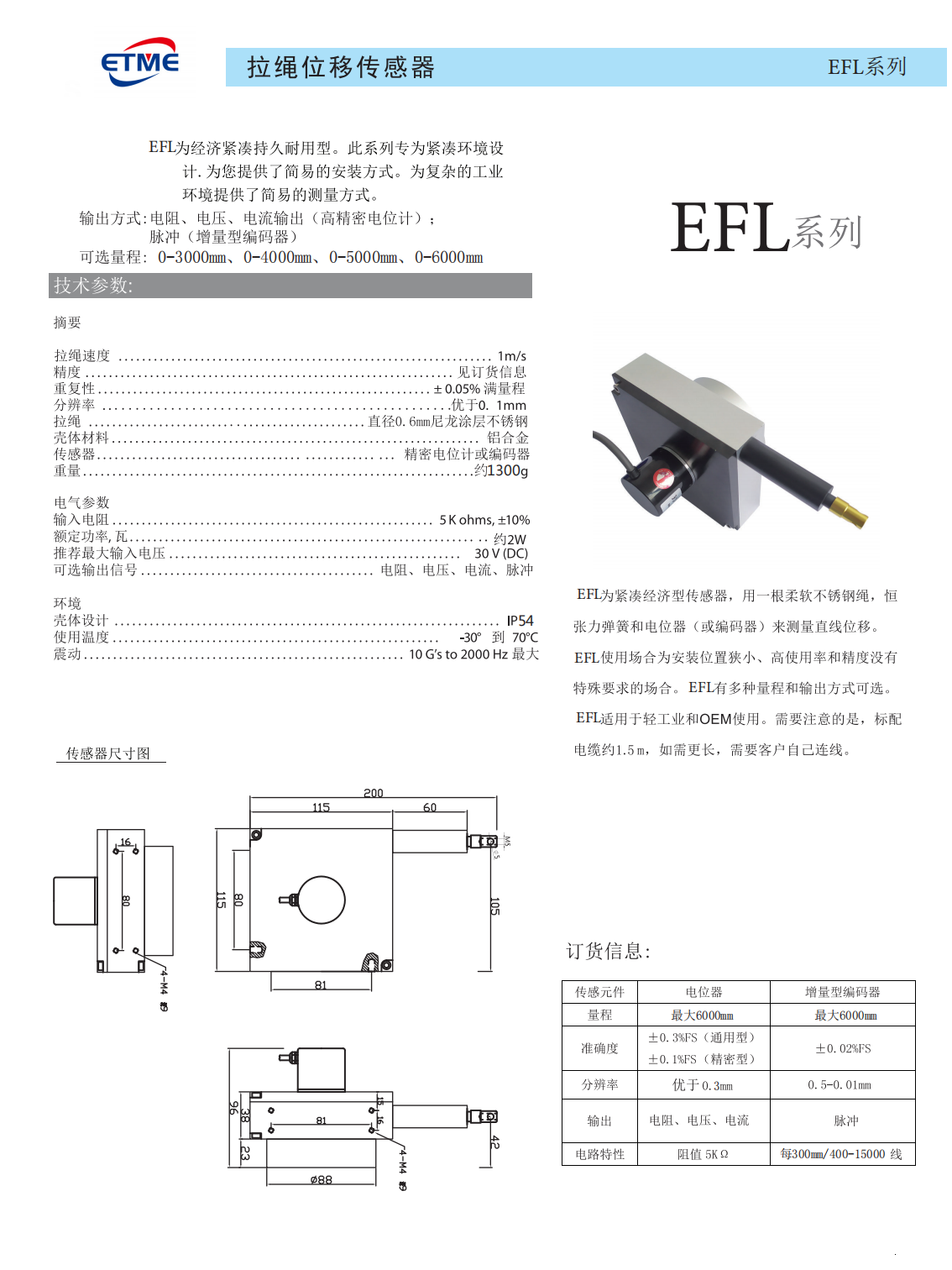

技术图册与资料
技术参数与规格说明
01EFL系列拉绳位移传感器
EFL为经济紧凑持久耐用型。此系列专为紧凑环境设计，为您提供了简易的安装方式。为复杂的工业环境提供了简易的测量方式。
输出方式：电阻、电压、电流输出（高精密电位计）；脉冲（增量型编码器）
可选量程：0-3000mm、0-4000mm、0-5000mm、0-6000mm
技术参数
| 项目 | 参数 |
|---|---|
| 摘要 | |
| 拉绳速度 | 1m/s |
| 精度 | 见订货信息 |
| 重复性 | ±0.05%满量程 |
| 分辨率 | 优于0.1mm |
| 拉绳 | 直径0.6mm尼龙涂层不锈钢 |
| 壳体材料 | 铝合金 |
| 传感器 | 精密电位计或编码器 |
| 重量 | 约1300g |
| 电气参数 | |
| 输入电阻 | 5K ohms,±10% |
| 额定功率,瓦 | 约2W |
| 推荐最大输入电压 | 30V(DC) |
| 可选输出信号 | 电阻、电压、电流、脉冲 |
| 环境 | |
| 壳体设计 | IP54 |
| 使用温度 | -30°到 70℃ |
| 震动 | 10G's to 2000Hz最大 |
传感器尺寸图
EFL为紧凑经济型传感器，用一根柔软不锈钢绳，恒张力弹簧和电位器（或编码器）来测量直线位移。EFL使用场合为安装位置狭小、高使用率和精度没有特殊要求的场合。EFL有多种量程和输出方式可选。EFL适用于轻工业和OEM使用。需要注意的是，标配电缆约1.5m，如需更长，需要客户自己连线。
订货信息
| 项目 | 电位器 | 增量型编码器 |
|---|---|---|
| 量程 | 最大6000mm | 最大6000mm |
| 准确度 | ±0.3%FS（通用型）±0.1%FS（精密型） | ±0.02%FS |
| 分辨率 | 优于0.3mm | 0.5-0.01mm |
| 输出 | 电阻、电压、电流 | 脉冲 |
| 电路特性 | 阻值5KΩ | 每300mm/400-15000线 |
技术参数（文字整理）
| 拉绳速度 | 1m/s |
|---|---|
| 精度 | 见订货信息 |
| 重复性 | ±0.05%满量程 |
| 分辨率 | 优于0.1mm |
| 拉绳 | 直径0.6mm尼龙涂层不锈钢 |
| 壳体材料 | 铝合金 |
| 传感器 | 精密电位计或编码器 |
| 重量 | 约1300g |
| 输入电阻 | 5K ohms,±10% |
| 额定功率,瓦 | 约2W |
| 推荐最大输入电压 | 30V(DC) |
| 可选输出信号 | 电阻、电压、电流、脉冲 |
| 壳体设计 | IP54 |
| 使用温度 | -30°到 70℃ |
| 震动 | 10G's to 2000Hz最大 |
| 量程 | 电位器 最大6000mm；增量型编码器 最大6000mm |
| 准确度 | 电位器 ±0.3%FS（通用型）±0.1%FS（精密型）；增量型编码器 ±0.02%FS |
| 输出 | 电位器 电阻、电压、电流；增量型编码器 脉冲 |
| 电路特性 | 电位器 阻值5KΩ；增量型编码器 每300mm/400-15000线 |
常见问题
EFL型拉绳位移传感器（螺纹安装型） 的测量原理和主要特点是什么？
易测电气 EFL 螺纹安装拉绳位移传感器为经济耐用型，专为紧凑工业环境设计。主要特点包括：经济耐用型，螺纹安装；输出可选电阻 / 电压 / 电流 / 增量脉冲；紧凑环境简易安装。
EFL型拉绳位移传感器（螺纹安装型） 有哪些主要技术参数？
主要技术参数：拉绳速度：1m/s；精度：见订货信息；重复性：±0.05%满量程；分辨率：优于0.1mm；拉绳：直径0.6mm尼龙涂层不锈钢。更完整参数请查看上方技术参数表。
EFL型拉绳位移传感器（螺纹安装型） 有现货吗？
常规型号备有现货，交期快，可直接下单或索取样品。
想了解 EFL型拉绳位移传感器（螺纹安装型） 的选型或报价，怎么联系？
欢迎联系深圳市易测电气有限公司工程团队：电话 13728880902，邮箱 info@szetme.com，说明行程、信号输出与安装方式，我们会协助选型并给出报价。
