Germanjet德敏哲19系列磁致伸缩位移传感器，是数码智能型磁致伸缩位移传感器，采用非接触式磁致伸缩测量技术。这种技术能提供高速、高精准、直接和绝对值的位移输出，适用于多种应用场合。
非接触磁致伸缩技术
19系列采用波导脉冲原理：传感器内部波导丝通电流脉冲，与磁环磁场相互作用产生扭转波，根据传播时间算出磁环位置。整个过程磁环与测杆无机械接触：
- 没有接触磨损，传感器寿命长。
- 非接触测量消除了机械磨损带来的误差，长期精度稳定。
- 绝对位置输出，断电重上电不需要回零。
不少液压设备以前用拉杆式电位器或者编码器做油缸位置反馈，这类属于接触式，测杆长期摩擦会磨损，而且找参考点很麻烦。磁致伸缩把磁环套在测杆上，磁环是随活塞运动的，不用杆体去碰触，因此用在抖动、油污、高压的油缸里更稳。这也是它在注塑、压机这些重载设备上普遍被选用的原因。
19系列的特点
- 数码智能型：位置信号以数字量输出，抗干扰能力强，精度不打折。
- 高速：刷新率满足快速运动场合的需求。
- 高精准：分辨率高，重复性好。
- 绝对值输出：位置值直接对应真实位置，不用找参考点。
19H 是 19 系列里面向油缸内置的一款：传感头直接装进油缸里，电子仓扁平设计，适合杆腔空间紧凑的设备。塞进油缸后与缸体一体，抗震抗污，数据直接从缸里出来，跳过了外置安装的密封和防护问题。
19 系列的几个型号（按装法分）
19 系列不是单一型号，下面这几个按装法/结构区分，选型时对应不同的应用：
| 型号 | 结构/装法 | 应用 |
|---|---|---|
| 19H | 数字信号内置型 | 油缸内置，苛刻环境 |
| 19D | 分体式，传感杆入缸、电子头外置 | 受空间限制、两端U型吊环油缸 |
| 19P | 外置式，IP67铝壳，夹片安装 | 机架/导轨外置检测 |
| 19F | 软管长行程 | 超长行程，最长可定制到18米 |
所以选 19 系列前，先明确是"装进油缸"还是"装在设备外面"，再决定用内置型（19H/19D）还是外置型（19P），行程特别长再用 19F。
内置 vs 外置怎么选
这一条是选型最容易被忽略的地方，多数是因为现场装不下才来回换货：
- 设备是油缸、要直接把位置信号塞进缸里：用内置型 19H 或分体式 19D。19D 的优势是传感杆入缸、电子头留在缸外，修传感器不用拆缸，维修方便。
- 设备是机架、导轨、滑块，或者没法在缸里开孔：用外置型 19P。它装在设备表面，夹片固定，便于后期调整位置。
- 行程非常长（几米甚至十几米）：用 19F 软管长行程结构，避免长刚性测杆的挠度和安装尺寸问题。
如果拿不准结构，把油缸内径、安装孔距、行程长度这几项发给厂家，就能给到匹配的内置或外置方案，比人在现场反复对尺寸更省事。
接口怎么选
19 系列提供丰富的接口：模拟量（电压/电流）、SSI、Start/Stop、CANbus、Profinet、Profibus、Ethercat。选哪种看控制器：
- 只是 PLC 模拟量模块：用电压/电流输出。
- 要高速同步、走总线：选 Profinet/Ethercat。
- 多传感器组网：用 CANbus，一个节点带多路。
- 老系统、要长期稳定：SSI 或 Start/Stop 转模拟（配合 DAM 模块）。
多种场合应用
19系列适合的位置检测场合：

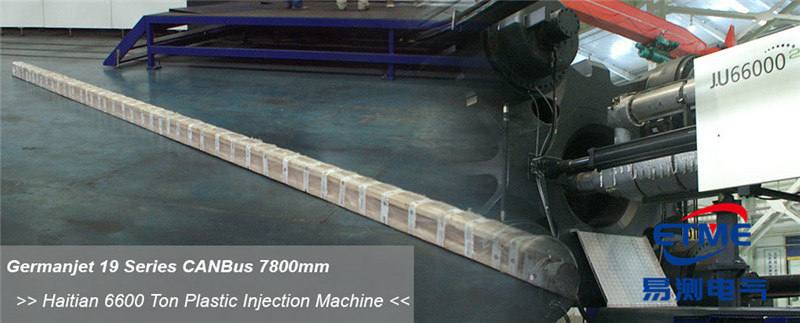

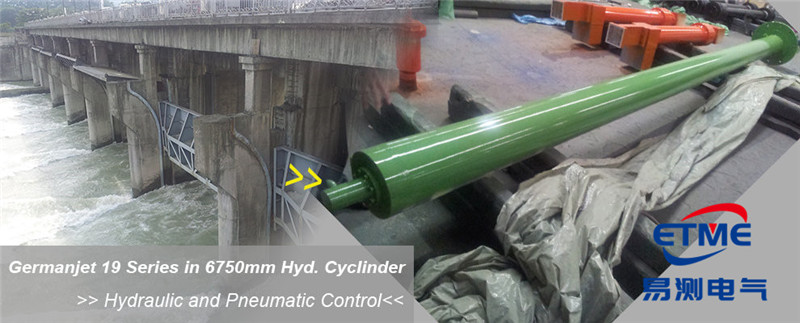

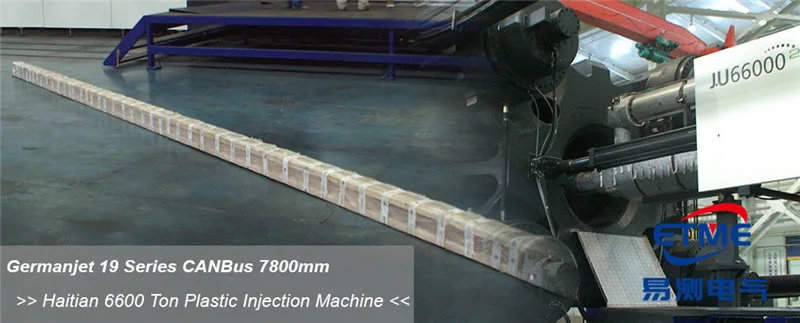

- 注塑机、压机等液压设备的油缸位置反馈。
- 导轨、机架上的外置位置检测。
- 需要高精度、绝对位置的自动化设备。
安装时注意磁环方向（标记朝传感器）、磁环间隙按说明书控制、电缆固定并远离动力线。通电后空行程走一遍确认读数平稳，再投入闭环使用。
现场安装几点坑
这几年项目里常见的问题，照着避开能少走很多弯路：
- 磁环装反：磁环上有朝向标记，装反了读数会乱跳或者直接不动作，上机前先对方向。
- 磁环间隙超范围：间隙过大信号变弱，读数抖动；间隙过小会卡磁环。按说明书的技术参数控制间隙。
- 电缆靠近动力线：动力线强电会产生干扰，特别是用模拟量输出的场合，读数会漂。电缆单独走线、远离动力线，必要时加屏蔽接地。
- 读数跳变先查机械：有时候不是传感器坏了，而是磁环松动、测杆变形或油缸活塞窜动。先走一遍空行程看是否平稳，再判断是机械还是电气问题。
- 首装没标零位：绝对值输出断电不丢位置，但首次接线还是要做一次满量程走位确认，把对应关系记录好，方便后续查错。
19系列数码智能型磁致伸缩，非接触、绝对位置、数字输出，多种场合都能用，是通用性强的位移测量方案。选型时先定装法（内置/外置）、再定接口（模拟/总线），就能选到合适的型号。
