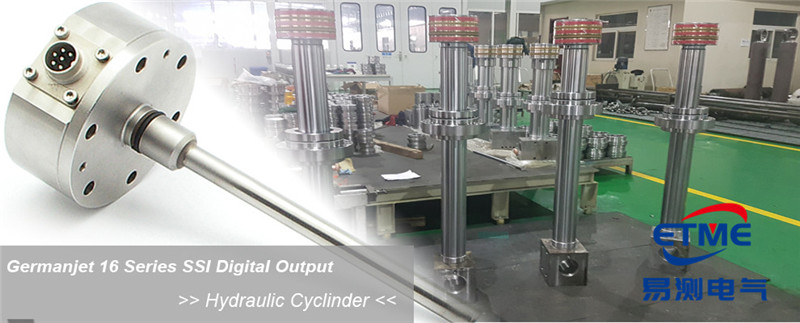

Germanjet德敏哲16系列磁致伸缩位移传感器，用在空间受限或U型耳环油缸上，扁平电子仓便于布置。这是16系列在液压缸应用中的典型特点。
16系列适合什么油缸
16系列是油缸内置式磁致伸缩传感器，特别适合：
- 空间受限的油缸：油缸内部空间小，普通传感器装不进去的场合。
- U型耳环油缸：油缸两端带U型耳环，安装空间紧张，16系列扁平电子仓可以适应。
扁平电子仓的设计，让16系列在狭小空间里也能布置开，是它的核心优势。
安装前的确认项
- 缸内抗压：传感器装进油缸压力区工作，测杆和密封件要能承受缸内压力。确认油缸工作压力在传感器耐压范围内。
- 测杆长度：按油缸行程定制测杆长度，量程覆盖实际行程。
- 磁石（磁环）安装：磁环固定在活塞上，方向正确、固定牢，随活塞移动。
这三个确认项在安装前落实，避免装完发现耐压不够或者量程不对。
闭环前的核对
投入闭环控制之前，核对两件事：
- 分辨率：传感器的分辨率和控制系统的控制精度要求匹配。系统需要控到的精度，传感器分辨率不能低于它。
- 控制器滤波：控制器里的滤波参数设置要合理。滤波太短，干扰直接反映到读数；滤波太长，响应变慢。按实际工况调。
分辨率匹配和滤波设置，是闭环稳定性的两个关键。不核对就投闭环，容易出现控制震荡或者精度不够。
现场调试
- 装好后空行程走一遍，确认读数全程平稳。
- 对照油缸实际行程，核对量程和零位。
- 投入闭环前，再确认一遍分辨率和滤波设置。
16系列扁平电子仓设计，解决的是“空间小、不好装”的问题。缸内抗压、测杆长度、磁环安装这三项确认好，闭环前把分辨率和滤波核对好，16系列在受限空间油缸上就可靠。
