Germanjet德敏哲磁致伸缩位移传感器18系列应用案例

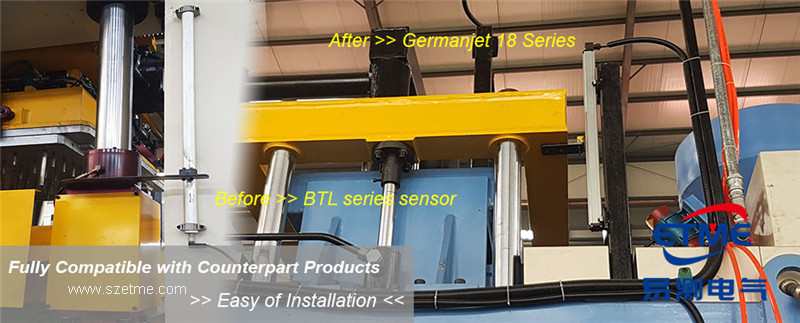

Germanjet德敏哲18系列外置磁致伸缩位移传感器，用在注塑机、压机导轨位置检测上。铝壳夹片安装，磁块随动，是18系列在现场的典型用法。

18系列的应用场合

18系列外置式磁致伸缩传感器，适合安装空间开放、环境有一定油污粉尘的位置检测场合：

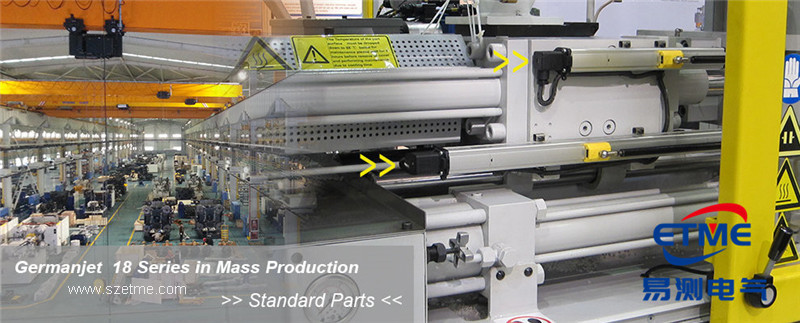

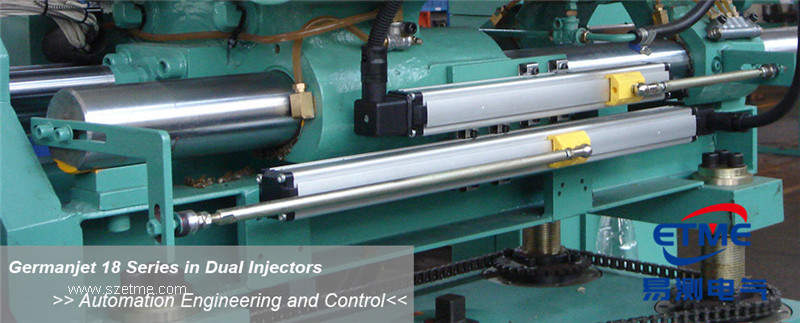

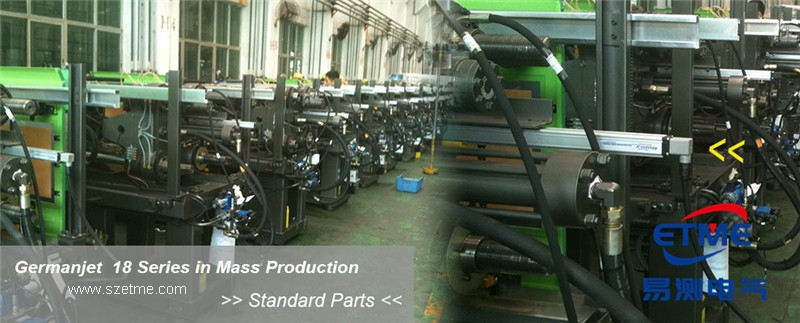

• 注塑机：模板位置、顶出位置检测。

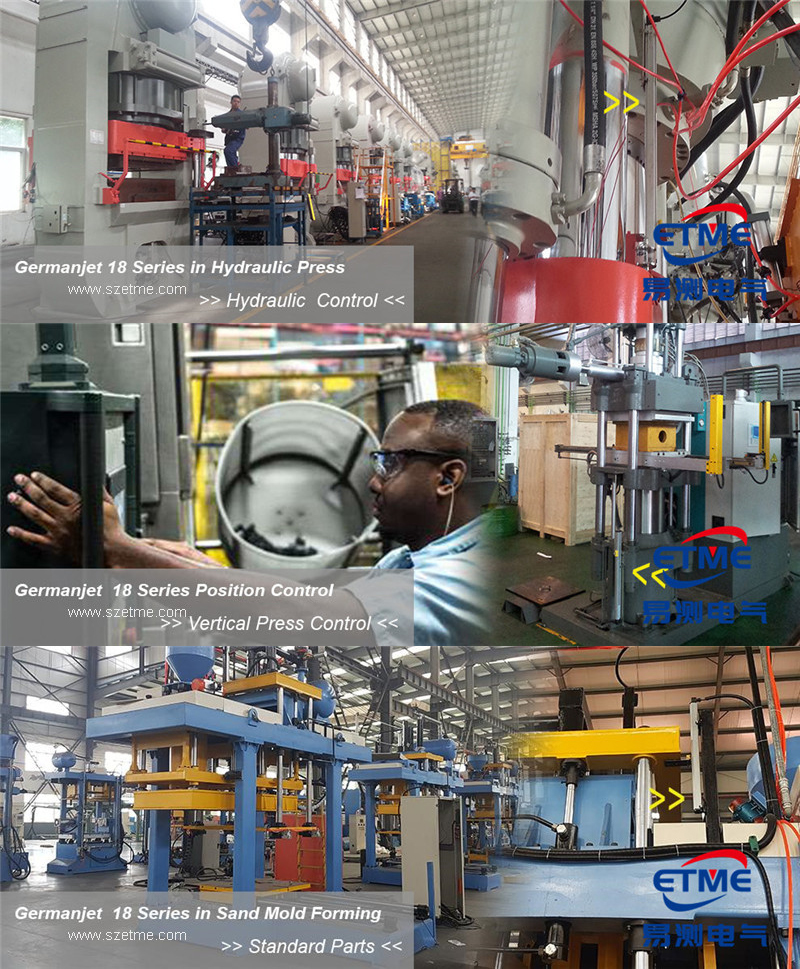

• 压机：滑块位置、工作台位置检测。

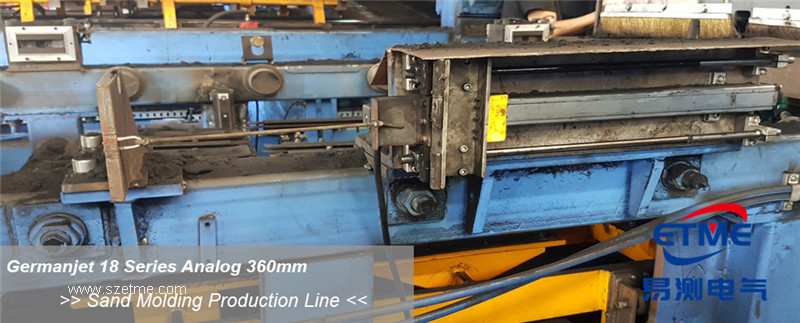

• 导轨检测：机床导轨、自动化设备导轨上的位置反馈。

铝外壳密封，防护等级高，油污粉尘环境下也能稳定工作。

和内置式不同，18系列是外置的，传感器装在设备表面，不钻进油缸里。它的好处是安装和维护都方便——不用拆油缸、不用考虑缸内耐压、磁块随动也不受油缸结构限制。因此凡是安装空间开放、又需要位置反馈的场合，外置式18系列往往比内置式更省事。

铝壳夹片安装

18系列用夹片方式安装：

1. 传感器通过固定夹片安装在机架或导轨上。
2. 夹片安装时注意绝缘处理，隔开传感器和机架之间的电气联系。
3. 夹片螺丝锁紧，传感器本体不能松动。

夹片安装的好处是安装位置灵活，不需要在设备上开孔，改造成本低。

夹片安装的绝缘处理值得单独提一下。很多时候现场图省事，传感器直接贴在机架上装，机架如果带电或和大电流回路有耦合，会造成接地干扰，影响读数稳定。在夹片和机架之间加绝缘垫片，隔开电气联系，是外置式安装的一个小但关键的细节。

磁块随动的测量方式

18系列是非接触测量：

• 磁块（磁环）固定在运动部件上，随运动部件移动。
• 传感器检测磁块位置，得到运动部件的位置。
• 非接触无磨损，长期运行精度稳定。

磁块安装时方向正确（标记朝传感器），间隙按说明书控制，固定牢不能松动。

磁块和传感器测杆之间要保持说明书要求的间隙。间隙过小，磁块可能蹭到测杆，造成卡阻；间隙过大，磁场信号变弱，读数会抖动甚至丢失。这个间隙是外置式安装最需要控制好的参数之一。

量程怎么定

量程按模板行程加盲区：

• 先确认运动部件的实际行程范围。
• 行程两端各加余量，磁致伸缩传感器两端有测量盲区。
• 量程覆盖“实际行程+盲区+余量”，保证全程可测。

量程选小了，两端测不到；选大了，分辨率浪费。按行程加盲区来算是稳妥做法。

电缆敷设

注塑机、压机现场，电缆要单独敷设：

• 电缆在拖链内单独敷设，不和动力线绑在一起。
• 信号线用屏蔽线，屏蔽层单端接地。
• 避开加热圈、变频器等热源和干扰源。

18系列外置磁致伸缩，铝壳夹片安装、磁块随动，量程按行程加盲区算，电缆在拖链内单独走。这几点做到位，导轨位置检测就稳定可靠。

这里再补充几个外置式现场常踩的坑：

• 磁块和测杆距离太远：安装位置不对，磁块从传感器侧面滑过，读数不连续，一定要让磁块沿着测杆轴向运动。
• 磁块装反：磁块有朝向标记，装反了某个行程段读不到数。
• 外露测杆被油污包裹：油污粉尘多的地方，测杆表面堆积油污可能影响磁场耦合，定期用软布擦拭测杆，保持清洁。
• 夹片螺丝松动：设备长期振动，夹片螺丝会逐渐松动，定期检查并复紧。

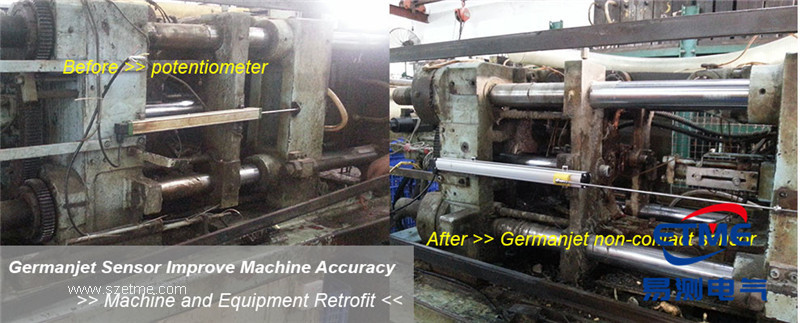

如果是改造旧设备、原来没有位置反馈，用18系列外置式加装的方案很常见：不需要在油缸上开孔，只需在导轨或机架上装夹片、固定磁块，成本低、施工快，是旧机升级的实惠选择。

18系列外置磁致伸缩传感器，配合规范的安装和布线，在导轨、注塑机、压机等开放空间的位置检测场合，能提供稳定可靠的位置反馈。
