德敏哲Germanjet19系列D型磁致伸缩位移传感器，特别适用于受空间限制的油缸，或两端都带U型耳环的油缸内安装。它的结构设计，让传感器在紧凑的油缸空间里也能装进去。

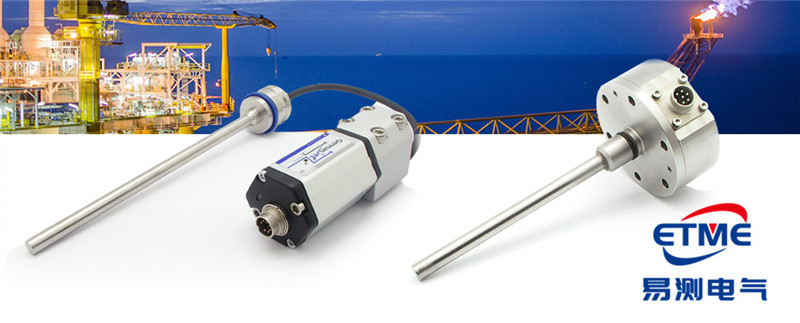

19系列D型的结构
19系列D型磁致伸缩位移传感器，结构特点：
- 传感杆为感应元件：测杆即感应元件，磁环套在测杆上，非接触测量。
- 耐压不锈钢管：传感杆包括一条带紧压密封安装的耐压不锈钢管，能承受油缸内压力。
- 整支传感杆通过活塞孔装入活塞内：安装时测杆从活塞孔穿入，磁环随活塞移动。
- 电子头外部连接：电子头部分在油缸外部，通过接合板底面的电缆进线引出。
这里的"分体"关键在电子头和测杆分离：测杆一端进缸负责感应，电子头留在缸外负责信号处理和输出。好处是一旦电子头出问题，不用拆整个油缸，把缸外的电子头拆下来换掉、重新标定就行，维修成本和时间都省很多。对于连续生产的注塑机、压机来说，这个设计非常实用。
适合的油缸类型
- 空间受限的油缸：油缸内部空间小，标准结构的传感器装不进去，D型紧凑结构可以适应。
- 两端带U型耳环的油缸：油缸两端是U型耳环连接，安装空间紧张，D型的布置方式能装。
标准磁致伸缩传感器整套连电子头一起进缸，需要的缸径和长度都大。而D型把电子头挪到缸外，只让测杆进缸，缸内只需要留出测杆的空间即可，因此对缸内尺寸要求降低，特别适合活塞行程不长但安装位置紧张的油缸。
安装要点
- 测杆同心：测杆穿进活塞孔要保证同心，防止测杆受力。
- 密封：耐压管和油缸盖之间密封到位，带紧压密封安装，防止高压泄漏。
- 磁环固定：磁环固定在活塞上，方向正确（标记朝传感器）。
- 电缆进线：电子头的电缆从接合板底面进线，走线固定好。
调试确认
装好后空行程走一遍，确认读数全程平稳；核对量程和零位设置，确认和油缸实际行程对应；投入闭环前，确认分辨率和控制器的滤波设置匹配。
分体式还有一点要重点确认：电子头和测杆之间的连接要可靠。这个连接负责把感应信号送到电子头，连接松了或者接触不好，读数会时有时无。安装时按说明书紧固到位，并做好防护，避免现场油污、水汽侵蚀接插件。
D型的电子头留在缸外，还有一个实际好处是散热和抗振更好。缸内高温、油液冲击剧烈，电子元件长期待在这种环境里容易老化。把电子头外移，让它待在相对平稳的缸外环境，电子部件的可靠性更高，也便于日常巡检时观察指示灯状态、读取故障信息。
选型时的几个参数
选19系列D型时，下面几个参数要提前定好，避免到现场才发现装不下：
- 行程长度：按油缸实际有效行程选用，留少量裕量。
- 缸径与活塞孔径：确认测杆能顺利穿过活塞孔，孔径尺寸要匹配。
- 输出接口：电压、电流、SSI、Start/Stop、CANbus 等，按机台控制器选。
- 防护与耐压：确认耐压管能承受油缸压力，接插件防护等级满足现场。
如果现场油缸图纸还没完全定，先把油缸内径、行程、活塞孔这几个尺寸发给厂家，就能提前给到匹配的D型方案，减少返工。
19系列D型磁致伸缩，耐压管、紧凑结构，专为空间受限油缸和U型耳环油缸设计。测杆同心、密封到位、磁环方向正确，装好就能稳定测量。
