19P系列外置磁致伸缩位移传感器，在客户现场做导轨或油缸外置测量。IP67铝壳、夹片安装，是19P系列在现场的典型形态。这里把现场安装和使用的要点整理出来。
19P系列的现场形态

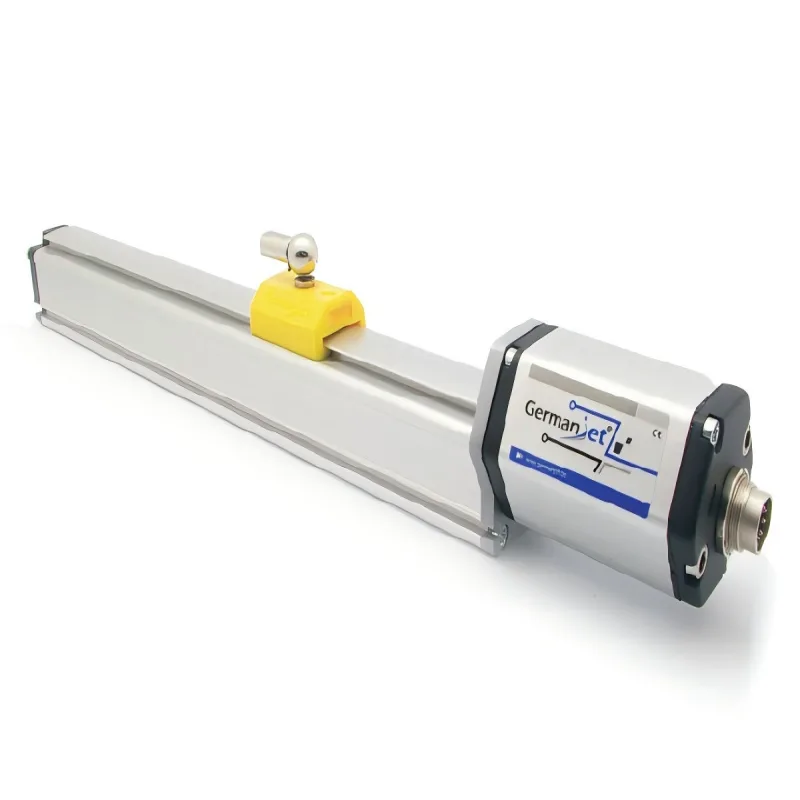

19P系列外置式磁致伸缩位移传感器：
- 外壳：密封铝壳，IP67防护，耐油污、粉尘、水淋。
- 安装：夹片安装，用绝缘/防震固定夹片固定在机架或导轨上。
- 测量方式：非接触，磁环装在运动部件上，传感器检测磁环位置。

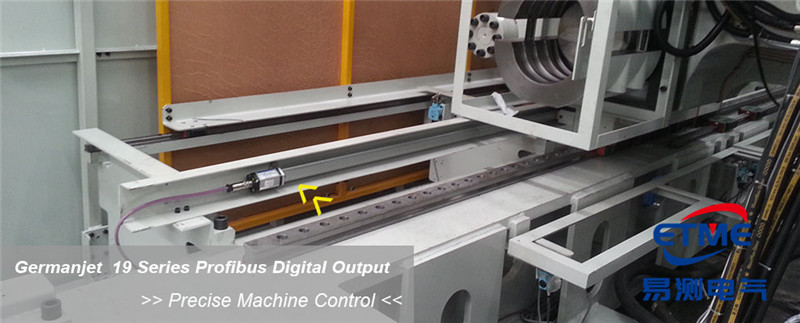

- 适用：导轨行程检测、油缸外置测量、设备位置反馈。
外置式的定位
19P系列走的是外置路线，跟内置式（装进油缸里）相对。它的价值在于不破设备结构：传感器拿夹片往机架上一固定，磁环一装，就能测，不用改动液压缸或者工件台本体。对于已经定型、没法拆缸改造的设备，或者行程中等、现场空间够装外置的场合，19P这类外置方案是最省事的。
外置还有个好处是好维护。传感器在机器外面，坏了一眼能看见，直接换装，不用等停机、不用拆缸，从安装到换成新的，几分钟到半小时就够。这对连续生产的产线，价值非常大。
当然，外置也有它的边界。磁环是套在传感器外面的，会随着运动部件一起动，所以它适合那些运动部件能方便带磁环的场合；如果现场油缸压力特别高、行程特别长，或者要求测杆本身耐压，那还是得回到内置式。
现场安装的注意点
- 夹片绝缘：绝缘夹片的作用是隔开传感器和机架之间的电气联系，防止杂散电流、多点接地影响测量。装的时候绝缘层不能压破，不然绝缘失效。
- 磁环间隙：磁环和传感器之间的间隙按说明书控制，间隙太大信号弱，太小可能干涉。
- 磁环方向：磁环有方向标记，朝传感器方向装，装反了读不到位置。
- 电缆固定：电缆用线卡固定在机架上，留出随动余量，别让电缆在运动中被反复拉扯。
现场跳变时的排查
传感器在现场出现读数跳变，按这个顺序查：
- 先查机械松动：夹片螺丝有没有松、磁环有没有松动、运动部件间隙。
- 再查绝缘：绝缘夹片有没有破损，机架电位差是否影响测量。
- 再查屏蔽：电缆屏蔽层接地是否正确，信号线有没有和动力线并行。
- 最后查传感器本身：静止状态下读数稳不稳，稳定则传感器没问题。
现场跳变，机械松动和屏蔽问题是高发原因，这两类查完，大多数问题能定位。
通电后的验证
- 空行程走一遍，看读数全程平稳连续，无突变点。
- 到两端极限，确认读数在量程内。
- 断电再上电，确认绝对位置保持。
一个现场小例子
有台设备的导轨行程检测，装好19P以后，用手动模式慢慢走，发现到了导轨中部读数会突然跳一下，过了一段又正常。现场机电师傅第一反应是传感器坏了，但按排查顺序走了一遍：夹片螺丝没松、磁环也没松动，绝缘夹片也没破。最后发现是电缆走线跟一根动力线绑在一起，运动到某个位置时两根线挨得近，干扰就进来了。把电缆重新分开走、插进屏蔽层正确接地后，读数就平稳了。
这个例子说明，外置磁致伸缩现场出现的"跳变"，很多时候不是传感器本身的问题，而是安装细节和布线。所以遇到问题别急着拆传感器，按顺序把机械、绝缘、屏蔽查一遍，大多数都能定位。
19P系列外置磁致伸缩，IP67外壳抗环境、夹片安装省空间，装的时候把绝缘、间隙、电缆固定做好，现场就稳定。易测电气提供19P系列外置磁致伸缩的现场选型与技术支持，欢迎咨询。
