GPT系列压阻式压力传感器
更新时间:
GPT 技术图册与资料
GPT 技术参数与规格说明
01Honeywell GPT系列压阻式压力传感器
- 1压力范围:40Bar-600Bar
- 2标准输出:4-20mA,电压(比例或稳压)
- 3总误差带:误差带小,精度高
- 4防护等级:IP67
- 5尺寸大小:小尺寸,便于安装
03产品应用
工业:机床
交通运输:建筑机械,农业机械

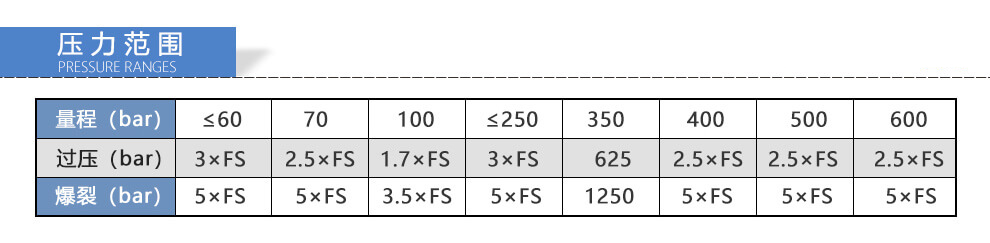

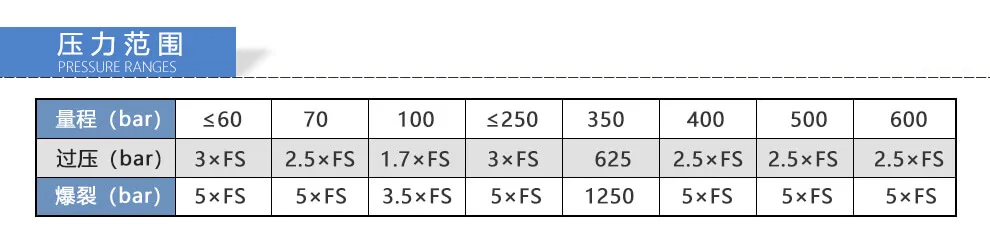

06压力范围
| 量程(bar) | ≤60 | 70 | 100 | ≤250 | 350 | 400 | 500 | 600 |
|---|---|---|---|---|---|---|---|---|
| 过压(bar) | 3×FS | 2.5×FS | 1.7×FS | 3×FS | 625 | 2.5×FS | 2.5×FS | 2.5×FS |
| 爆裂(bar) | 5×FS | 5×FS | 3.5×FS | 5×FS | 1250 | 5×FS | 5×FS | 5×FS |

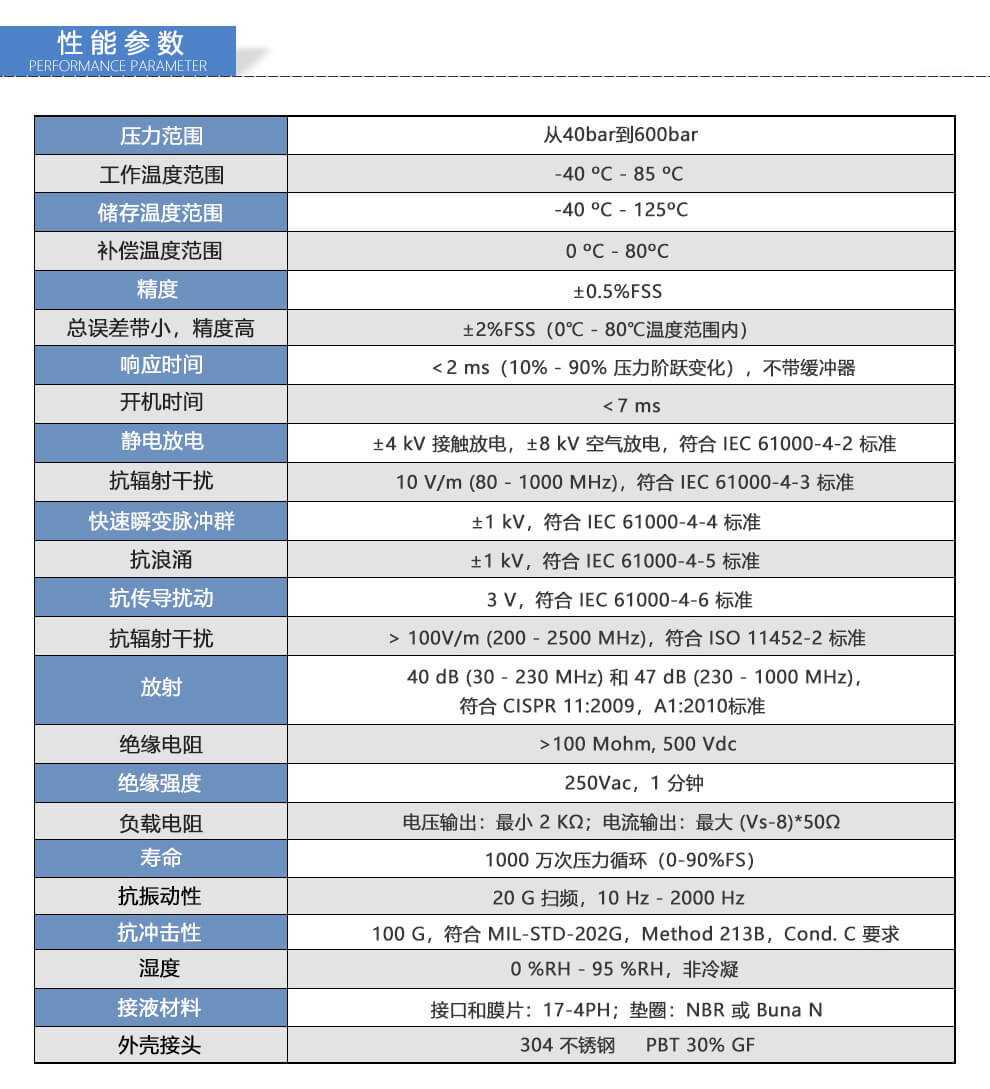

08性能参数
| 参数 | 规格 |
|---|---|
| 压力范围 | 从40bar到600bar |
| 工作温度范围 | -40℃ - 85℃ |
| 储存温度范围 | -40℃ - 125℃ |
| 补偿温度范围 | 0℃ - 80℃ |
| 精度 | ±0.5%FSS |
| 总误差带小,精度高 | ±2%FSS(0℃ - 80℃温度范围内) |
| 响应时间 | <2ms(10% - 90% 压力阶跃变化),不带缓冲器 |
| 开机时间 | <7ms |
| 静电放电 | ±4kV 接触放电,±8kV 空气放电,符合 IEC 61000-4-2 标准 |
| 抗辐射干扰 | 10V/m(80 - 1000MHz),符合 IEC 61000-4-3 标准 |
| 快速瞬变脉冲群 | ±1kV,符合 IEC 61000-4-4 标准 |
| 抗浪涌 | ±1kV,符合 IEC 61000-4-5 标准 |
| 抗传导扰动 | 3V,符合 IEC 61000-4-6 标准 |
| 抗辐射干扰 | >100V/m(200 - 2500MHz),符合 ISO 11452-2 标准 |
| 放射 | 40dB(30 - 230MHz)和47dB(230 - 1000MHz),符合 CISPR 11:2009,A1:2010标准 |
| 绝缘电阻 | >100Mohm, 500Vdc |
| 绝缘强度 | 250Vac, 1分钟 |
| 负载电阻 | 电压输出:最小2KΩ;电流输出:最大(Vs-8)*50Ω |
| 寿命 | 1000万次压力循环(0-90%FS) |
| 抗振动性 | 20G 扫频,10Hz - 2000Hz |
| 抗冲击性 | 100G,符合 MIL-STD-202G,Method 213B,Cond.C 要求 |
| 湿度 | 0%RH - 95%RH,非冷凝 |
| 接液材料 | 接口和膜片:17-4PH;垫圈:NBR 或 Buna N |
| 外壳接头 | 304 不锈钢 PBT 30% GF |

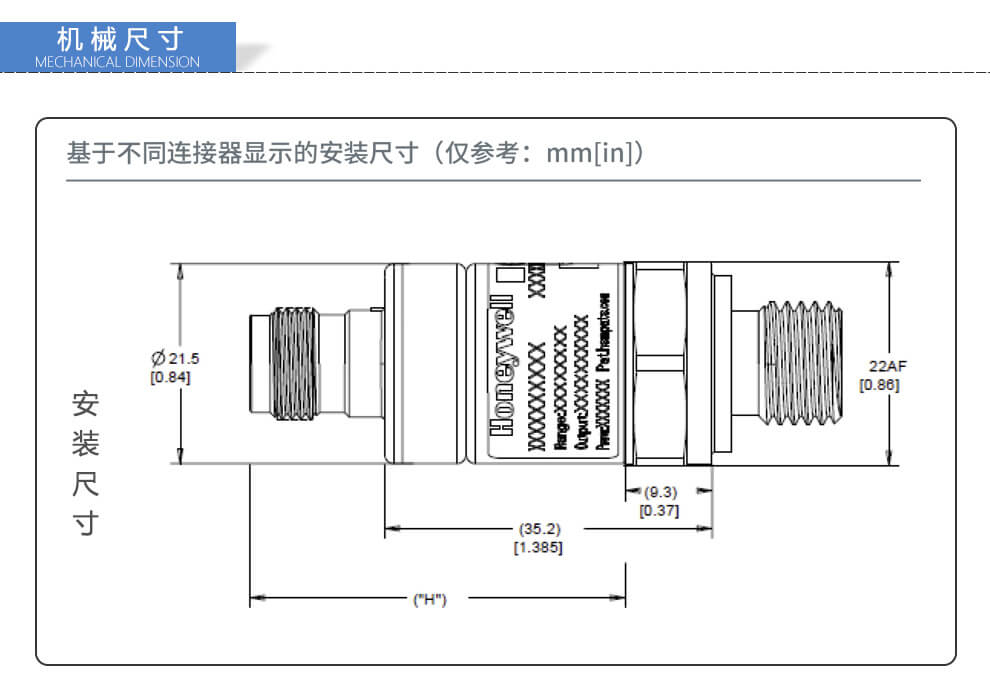

10机械尺寸
基于不同连接器显示的安装尺寸(仅参考:mm[in])
安装尺寸标注:Φ21.5[0.84]、22AF[0.86]、(9.3)[0.37]、(35.2)[1.385]、("H")。

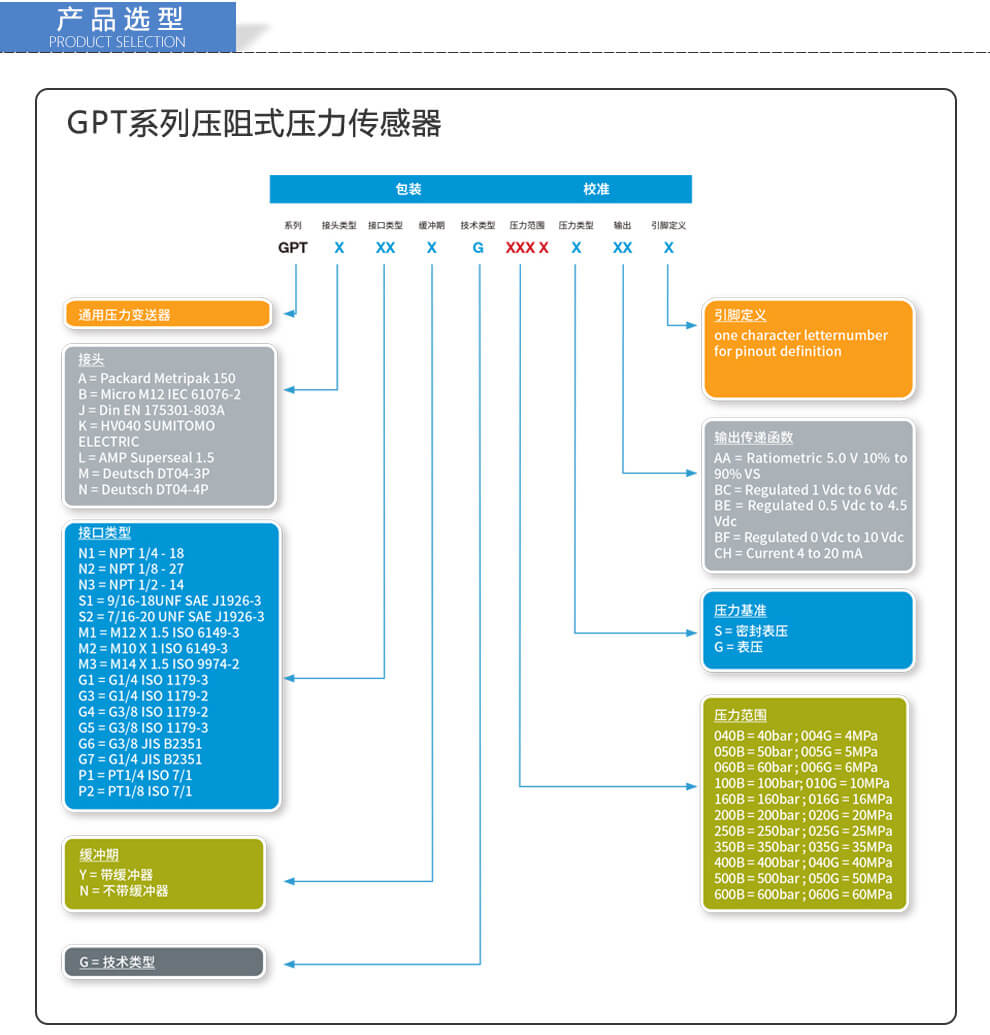

13产品选型
GPT系列压阻式压力传感器
型号结构:GPT X XX X G XXX X XX X(依次表示:系列、接头类型、接口类型、缓冲期、技术类型、压力范围、压力类型、输出、引脚定义)。
接头类型
- A = Packard Metripak 150
- B = Micro M12 IEC 61076-2
- J = Din EN 175301-803A
- K = HV040 SUMITOMO ELECTRIC
- L = AMP Superseal 1.5
- M = Deutsch DT04-3P
- N = Deutsch DT04-4P
接口类型
- N1 = NPT 1/4 - 18
- N2 = NPT 1/8 - 27
- N3 = NPT 1/2 - 14
- S1 = 9/16-18UNF SAE J1926-3
- S2 = 7/16-20 UNF SAE J1926-3
- M1 = M12 X 1.5 ISO 6149-3
- M2 = M10 X 1 ISO 6149-3
- M3 = M14 X 1.5 ISO 9974-2
- G1 = G1/4 ISO 1179-3
- G3 = G1/4 ISO 1179-2
- G4 = G3/8 ISO 1179-2
- G5 = G3/8 ISO 1179-3
- G6 = G3/8 JIS B2351
- G7 = G1/4 JIS B2351
- P1 = PT1/4 ISO 7/1
- P2 = PT1/8 ISO 7/1
缓冲期
- Y = 带缓冲器
- N = 不带缓冲器
技术类型
G = 技术类型
压力范围
- 040B = 40bar;004G = 4MPa
- 050B = 50bar;005G = 5MPa
- 060B = 60bar;006G = 6MPa
- 100B = 100bar;010G = 10MPa
- 160B = 160bar;016G = 16MPa
- 200B = 200bar;020G = 20MPa
- 250B = 250bar;025G = 25MPa
- 350B = 350bar;035G = 35MPa
- 400B = 400bar;040G = 40MPa
- 500B = 500bar;050G = 50MPa
- 600B = 600bar;060G = 60MPa
压力类型
- S = 密封表压
- G = 表压
输出
- AA = Ratiometric 5.0V 10% to 90% VS
- BC = Regulated 1Vdc to 6Vdc
- BE = Regulated 0.5Vdc to 4.5Vdc
- BF = Regulated 0Vdc to 10Vdc
- CH = Current 4 to 20mA
引脚定义
one character letternumber for pinout definition
GPT 技术参数(文字整理)
| 压力范围 | 从40bar到600bar |
|---|---|
| 工作温度范围 | -40℃ - 85℃ |
| 储存温度范围 | -40℃ - 125℃ |
| 补偿温度范围 | 0℃ - 80℃ |
| 精度 | ±0.5%FSS |
| 总误差带小,精度高 | ±2%FSS(0℃ - 80℃温度范围内) |
| 响应时间 | <2ms(10% - 90% 压力阶跃变化),不带缓冲器 |
| 开机时间 | <7ms |
| 静电放电 | ±4kV 接触放电,±8kV 空气放电,符合 IEC 61000-4-2 标准 |
| 抗辐射干扰 | 10V/m(80 - 1000MHz),符合 IEC 61000-4-3 标准 |
| 快速瞬变脉冲群 | ±1kV,符合 IEC 61000-4-4 标准 |
| 抗浪涌 | ±1kV,符合 IEC 61000-4-5 标准 |
| 抗传导扰动 | 3V,符合 IEC 61000-4-6 标准 |
| 放射 | 40dB(30 - 230MHz)和47dB(230 - 1000MHz),符合 CISPR 11:2009,A1:2010标准 |
| 绝缘电阻 | >100Mohm, 500Vdc |
| 绝缘强度 | 250Vac, 1分钟 |
| 负载电阻 | 电压输出:最小2KΩ;电流输出:最大(Vs-8)*50Ω |
| 寿命 | 1000万次压力循环(0-90%FS) |
| 抗振动性 | 20G 扫频,10Hz - 2000Hz |
| 抗冲击性 | 100G,符合 MIL-STD-202G,Method 213B,Cond.C 要求 |
| 湿度 | 0%RH - 95%RH,非冷凝 |
| 接液材料 | 接口和膜片:17-4PH;垫圈:NBR 或 Buna N |
| 外壳接头 | 304 不锈钢 PBT 30% GF |
常见问题
GPT系列压阻式压力传感器 的测量原理和主要特点是什么?
霍尼韦尔GPT系列压力变送器采用了压阻传感技术和信号调理专用集成电路 (ASIC),并配置不锈钢外壳和电气连接器。主要特点包括:所有GPT系列产品已经过全面校准,包括在0ºC至80ºC范围内进行温度补偿;产品特性:完全介质隔离;压力范围:40Bar-600Bar。
GPT系列压阻式压力传感器 有现货吗?
GPT 属代理进口品牌,库存与交期需与工程团队确认;本站不提供在线下单,现货情况请在采购前直接与我们确认。
