SL系列限位开关 行程开关
更新时间：
技术图册与资料
技术参数与规格说明

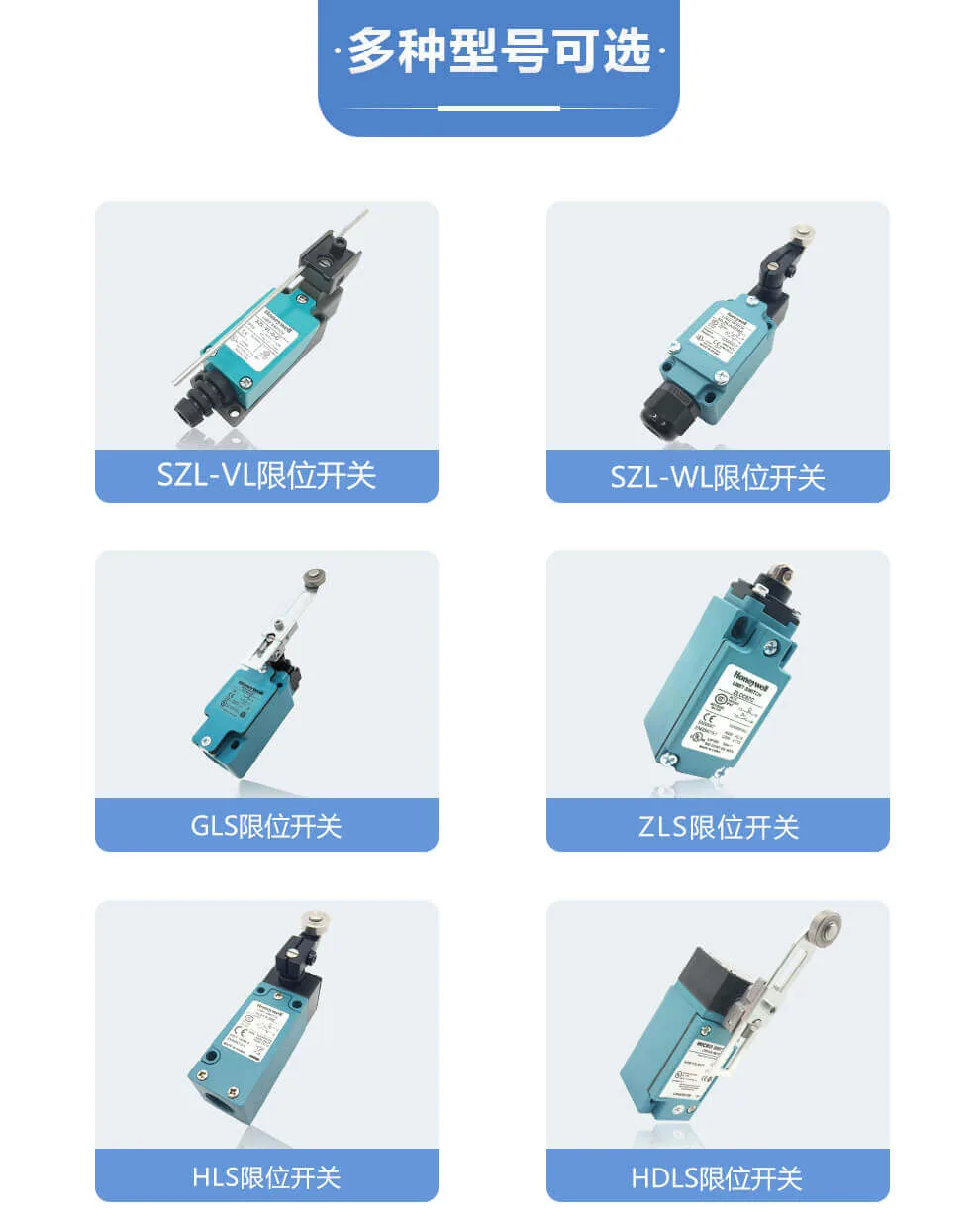

01多种型号可选
- SZL-VL限位开关
- SZL-WL限位开关
- GLS限位开关
- ZLS限位开关
- HLS限位开关
- HDLS限位开关
03Honeywell SL系列 行程限位开关
- 认证：UL、CE和CCC认证
- 密封等级：IP67
- 机械寿命：1000万次循环
- 设计灵活：亚洲标准安装尺寸，减小了安装空间，多种执行件可选

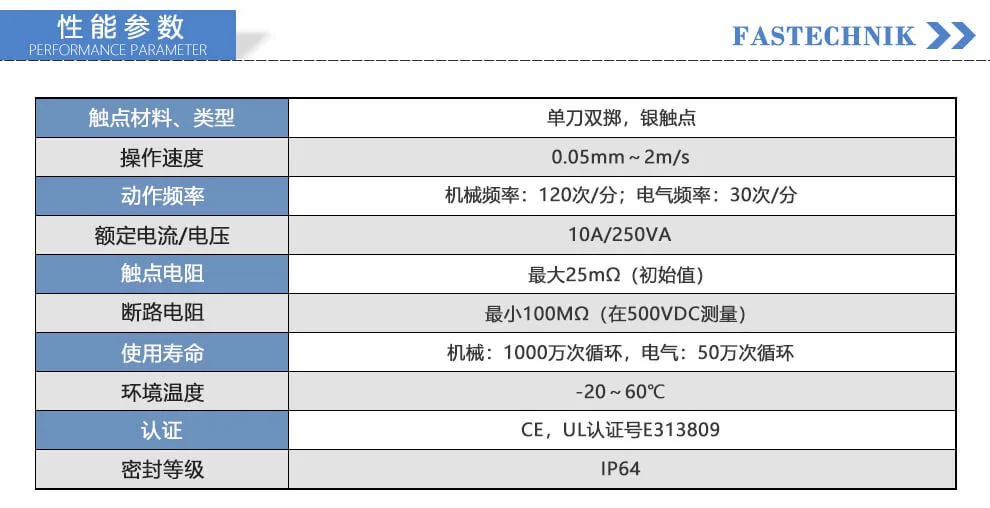

05性能参数
| 参数 | 规格 |
|---|---|
| 触点材料、类型 | 单刀双掷，银触点 |
| 操作速度 | 0.05mm~2m/s |
| 动作频率 | 机械频率：120次/分；电气频率：30次/分 |
| 额定电流/电压 | 10A/250VA |
| 触点电阻 | 最大25mΩ（初始值） |
| 断路电阻 | 最小100MΩ（在500VDC测量） |
| 使用寿命 | 机械：1000万次循环，电气：50万次循环 |
| 环境温度 | -20~60°C |
| 认证 | CE，UL认证号E313809 |
| 密封等级 | IP64 |
07产品应用
机床设备、食品饮料设备、输送搬运机械、特种机械、包装机械

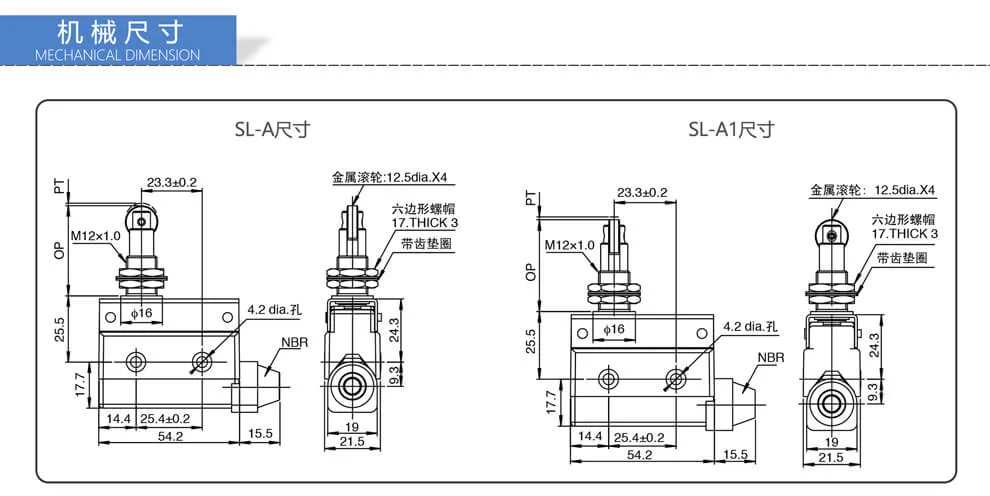

09机械尺寸
SL-A尺寸
| 标注 | 尺寸/说明 |
|---|---|
| 主体安装孔 | 4.2 dia.孔 |
| 螺纹 | M12x1.0 |
| 安装孔直径 | Φ16 |
| 主体高度 | 25.5 |
| 主体宽度 | 17.7 |
| 主体长度 | 54.2 |
| 安装孔距 | 25.4±0.2 |
| 安装面到端部距离 | 14.4 |
| 端部凸台长度 | 15.5 |
| 滚轮直径/规格 | 金属滚轮：12.5dia.X4 |
| 螺母 | 六边形螺帽 17.THICK 3 |
| 垫圈 | 带齿垫圈 |
| 滚轮组件高度 | 24.3 |
| 滚轮组件直径 | 19 |
| 滚轮组件底部宽度 | 21.5 |
| 密封材料 | NBR |
SL-A1尺寸
| 标注 | 尺寸/说明 |
|---|---|
| 主体安装孔 | 4.2 dia.孔 |
| 螺纹 | M12x1.0 |
| 安装孔直径 | Φ16 |
| 主体高度 | 25.5 |
| 主体宽度 | 17.7 |
| 主体长度 | 54.2 |
| 安装孔距 | 25.4±0.2 |
| 安装面到端部距离 | 14.4 |
| 端部凸台长度 | 15.5 |
| 滚轮直径/规格 | 金属滚轮：12.5dia.X4 |
| 螺母 | 六边形螺帽 17.THICK 3 |
| 垫圈 | 带齿垫圈 |
| 滚轮组件高度 | 24.3 |
| 滚轮组件直径 | 19 |
| 滚轮组件底部宽度 | 21.5 |
| 密封材料 | NBR |
技术参数（文字整理）
| 触点材料、类型 | 单刀双掷，银触点 |
|---|---|
| 操作速度 | 0.05mm~2m/s |
| 动作频率 | 机械频率：120次/分；电气频率：30次/分 |
| 额定电流/电压 | 10A/250VA |
| 触点电阻 | 最大25mΩ（初始值） |
| 断路电阻 | 最小100MΩ（在500VDC测量） |
| 使用寿命 | 机械：1000万次循环，电气：50万次循环 |
| 环境温度 | -20~60°C |
| 认证 | CE，UL认证号E313809 |
| 密封等级 | IP64 |
| 主体安装孔 | 4.2 dia.孔 |
| 螺纹 | M12x1.0 |
| 安装孔直径 | Φ16 |
| 主体高度 | 25.5 |
| 主体宽度 | 17.7 |
| 主体长度 | 54.2 |
| 安装孔距 | 25.4±0.2 |
| 安装面到端部距离 | 14.4 |
| 端部凸台长度 | 15.5 |
| 滚轮直径/规格 | 金属滚轮：12.5dia.X4 |
| 螺母 | 六边形螺帽 17.THICK 3 |
| 垫圈 | 带齿垫圈 |
| 滚轮组件高度 | 24.3 |
| 滚轮组件直径 | 19 |
| 滚轮组件底部宽度 | 21.5 |
| 密封材料 | NBR |
常见问题
SL系列限位开关 行程开关 的测量原理和主要特点是什么？
Honeywell霍尼韦尔 SL系列限位开关 行程开关产品特点：亚洲标准安装尺寸，减小了安装空间，10A电流容量（精密型5A），1000万次特长机械寿命，多种执行件可选，UL，CCC，CE认证，IP67防护等级，防油污；普通型IP64，精密型SLP有自带防水电缆头（也可以选M12标准接口）。主要特点包括：普通型IP64，精密型SLP有自带防水电缆头（也可以选M12标准接口）。
SL系列限位开关 行程开关 有哪些主要技术参数？
主要技术参数：触点材料、类型：单刀双掷，银触点；操作速度：0.05mm~2m/s；动作频率：机械频率：120次/分；电气频率：30次/分；额定电流/电压：10A/250VA；触点电阻：最大25mΩ（初始值）。更完整参数请查看上方技术参数表。
SL系列限位开关 行程开关 有现货吗？
本产品为代理进口品牌，库存与交期需与工程团队确认，现货情况请直接咨询我们。
