HLS系列通用型限位开关行程开关

更新时间：2026-09-23

Honeywell 霍尼韦尔 HLS 系列通用型限位开关：亚洲标准尺寸，适合狭小空间；10A 电流容量，结构紧凑牢固，头部可调，带电缆护套；CE / CCC 认证，防护等级 IP65。

✓ 亚洲标准尺寸，适合狭小安装空间
✓ 10A 电流容量，外壳结构紧凑牢固
✓ 头部可调，带电缆护套
✓ CE / CCC 认证，防护 IP65

咨询选型 / 索样查看技术图册（6）

技术图册与资料

技术参数与规格说明

19 项 6 节 4 表 2 列

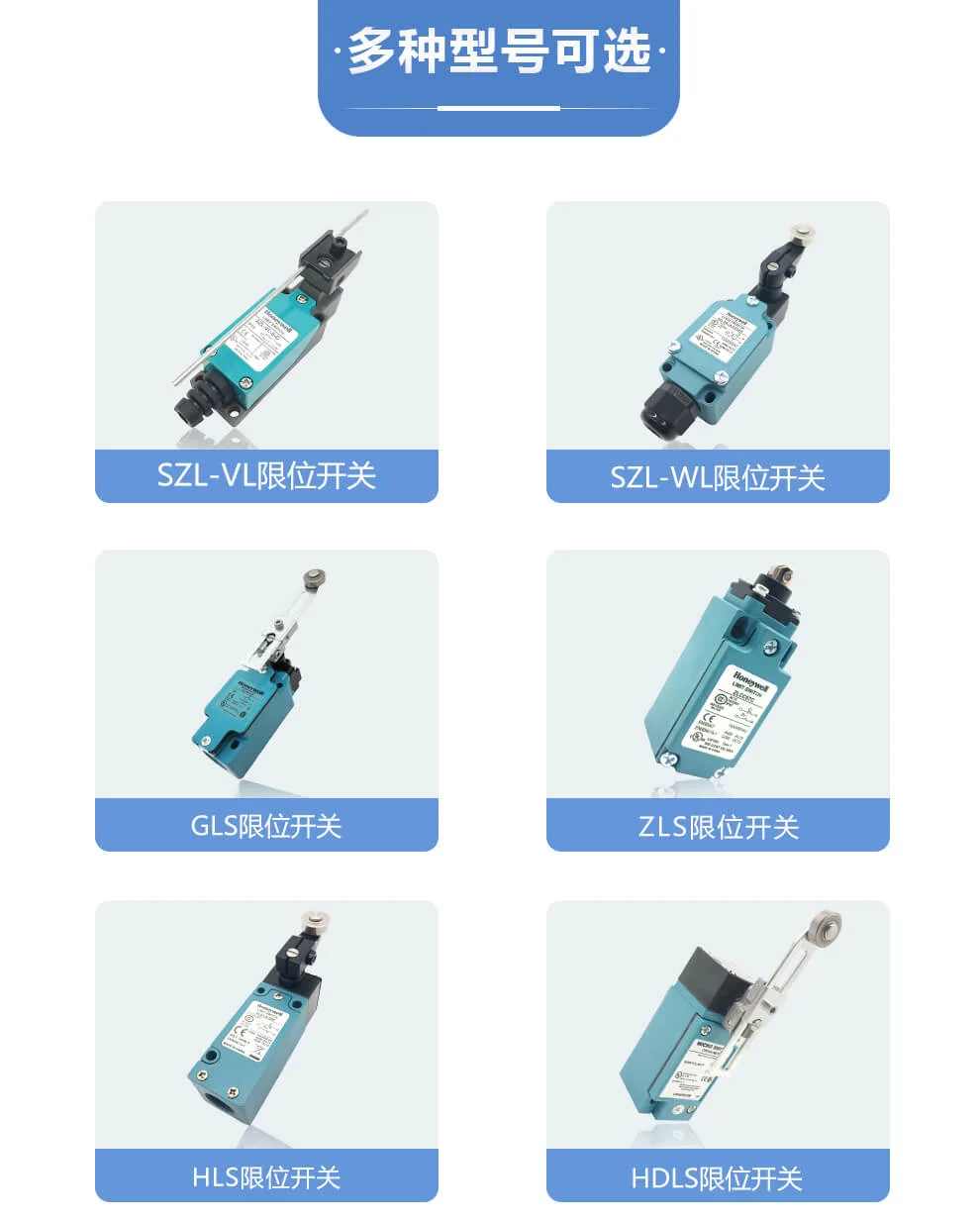

01多种型号可选

SZL-VL限位开关
SZL-WL限位开关
GLS限位开关
ZLS限位开关
HLS限位开关
HDLS限位开关

03Honeywell HLS系列限位开关

1通过认证 CE、CCC认证
2密封等级 IP65
3规格亚洲标准尺寸，适用于狭小的空间10A电流容量
4机械使用寿命 1000万次循环

05产品应用

机床设备、食品饮料设备、输送搬运机械、特种机械、包装机械、自动化仓库。

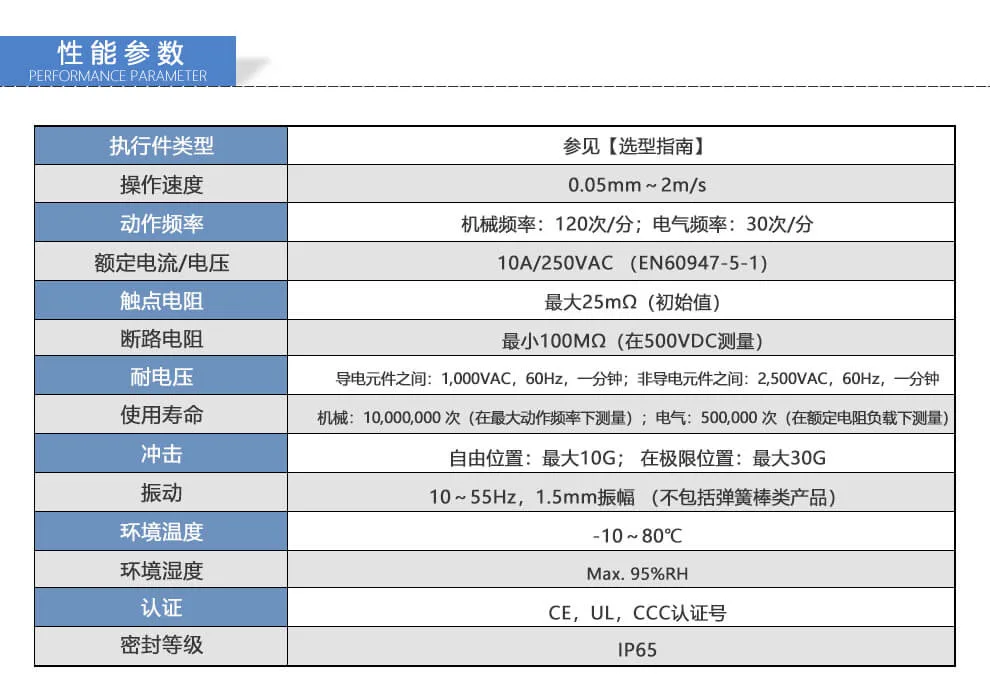

07性能参数

参数	规格
执行件类型	参见【选型指南】
操作速度	0.05mm～2m/s
动作频率	机械频率：120次/分；电气频率：30次/分
额定电流/电压	10A/250VAC （EN60947-5-1)
触点电阻	最大25mΩ（初始值）
断路电阻	最小100MΩ（在500VDC测量）
耐电压	导电元件之间：1,000VAC，60Hz，一分钟；非导电元件之间：2,500VAC，60Hz，一分钟
使用寿命	机械：10,000,000 次（在最大动作频率下测量）；电气：500,000 次（在额定电阻负载下测量）
冲击	自由位置：最大10G；在极限位置：最大30G
振动	10～55Hz，1.5mm振幅（不包括弹簧棒类产品）
环境温度	-10～80℃
环境湿度	Max. 95%RH
认证	CE，UL，CCC认证号
密封等级	IP65

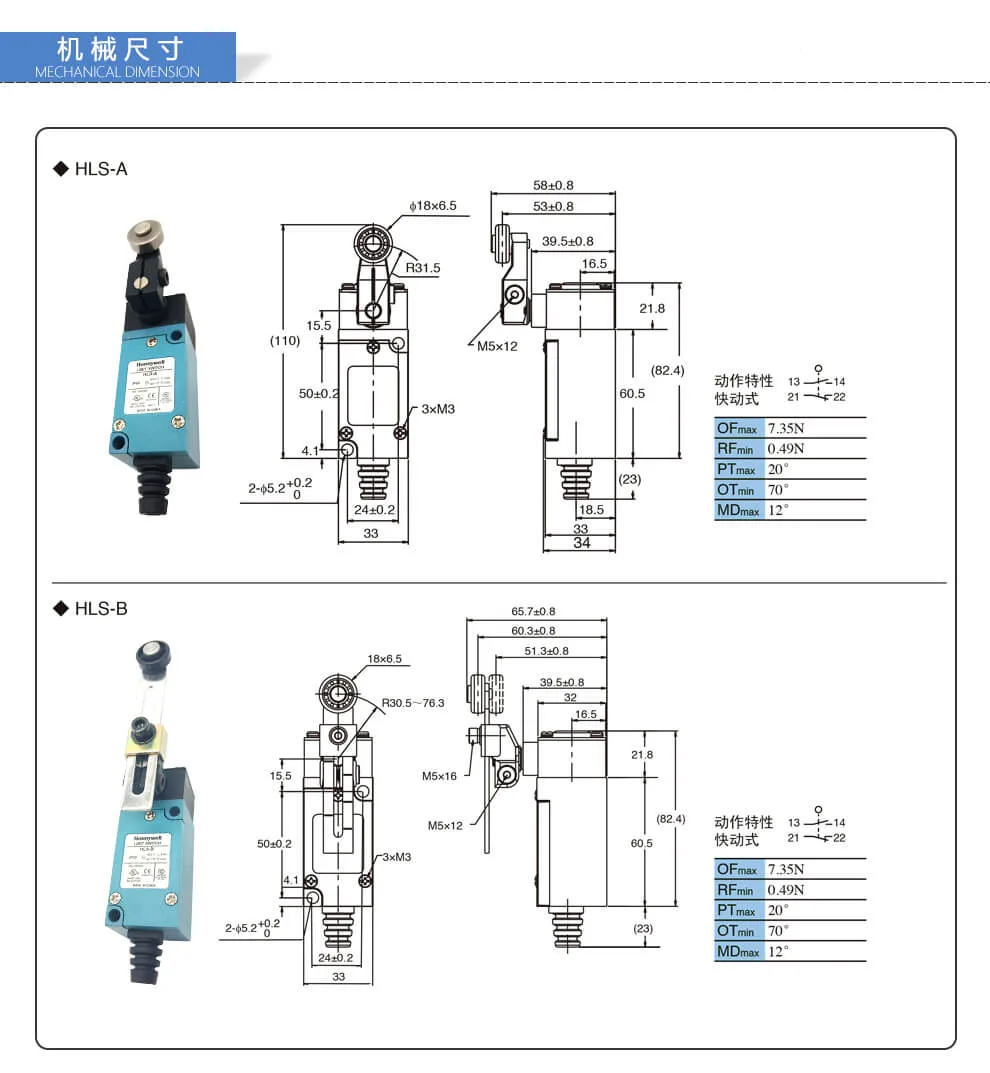

09机械尺寸

HLS-A

外形尺寸标注：(110), 50±0.2, 15.5, 4.1, 2-Φ5.2+0.2/0, 24±0.2, 33, Φ18×6.5, R31.5, 3×M3, M5×12, 58±0.8, 53±0.8, 39.5±0.8, 16.5, 21.8, 60.5, (82.4), (23), 18.5, 33, 34

动作特性快动式	值
OFmax	7.35N
RFmin	0.49N
PTmax	20°
OTmin	70°
MDmax	12°

HLS-B

外形尺寸标注：50±0.2, 15.5, 4.1, 2-Φ5.2+0.2/0, 24±0.2, 33, 18×6.5, R30.5～76.3, 3×M3, M5×16, M5×12, 65.7±0.8, 60.3±0.8, 51.3±0.8, 39.5±0.8, 32, 16.5, 21.8, 60.5, (82.4), (23)

动作特性快动式	值
OFmax	7.35N
RFmin	0.49N
PTmax	20°
OTmin	70°
MDmax	12°

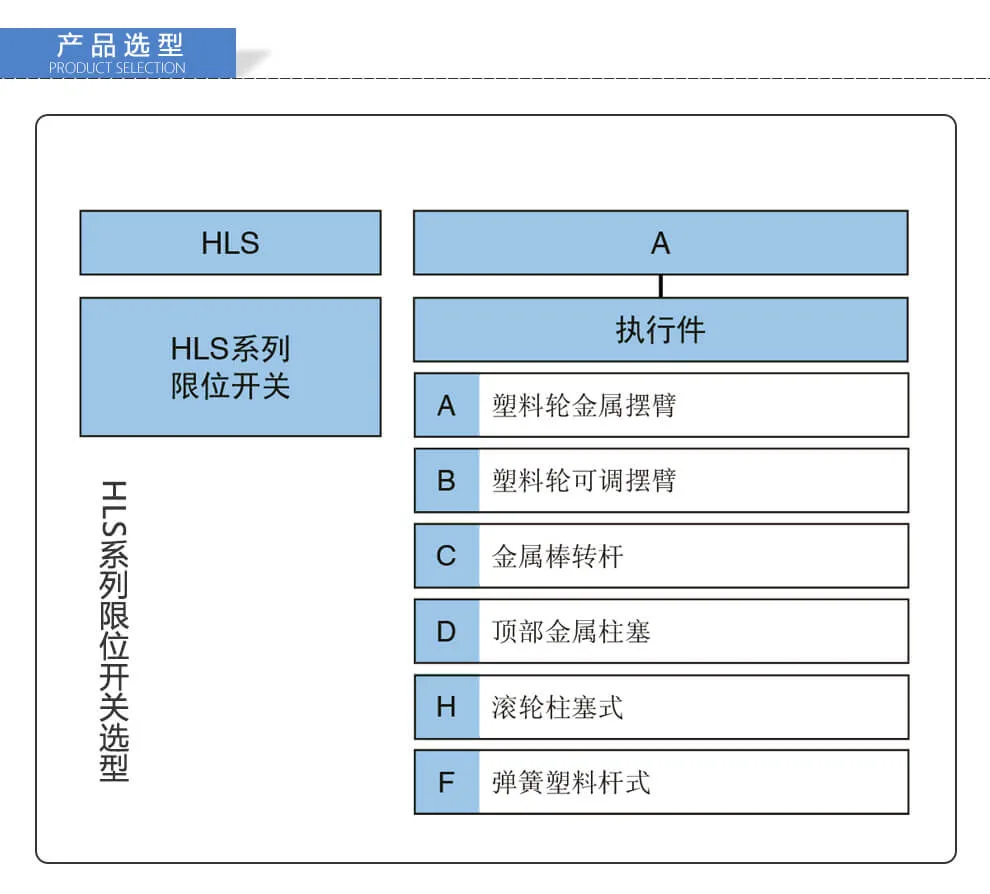

16产品选型 / PRODUCT SELECTION

HLS系列限位开关选型

壳体类型：HLS / HLS系列限位开关

代号	执行件类型
A	塑料轮金属摆臂
B	塑料轮可调摆臂
C	金属棒转杆
D	顶部金属柱塞
H	滚轮柱塞式
F	弹簧塑料杆式

技术参数（文字整理）

执行件类型	参见【选型指南】
操作速度	0.05mm～2m/s
动作频率	机械频率：120次/分；电气频率：30次/分
额定电流/电压	10A/250VAC （EN60947-5-1)
触点电阻	最大25mΩ（初始值）
断路电阻	最小100MΩ（在500VDC测量）
耐电压	导电元件之间：1,000VAC，60Hz，一分钟；非导电元件之间：2,500VAC，60Hz，一分钟
使用寿命	机械：10,000,000 次（在最大动作频率下测量）；电气：500,000 次（在额定电阻负载下测量）
冲击	自由位置：最大10G；在极限位置：最大30G
振动	10～55Hz，1.5mm振幅（不包括弹簧棒类产品）
环境温度	-10～80℃
环境湿度	Max. 95%RH
认证	CE，UL，CCC认证号
密封等级	IP65
OFmax	7.35N
RFmin	0.49N
PTmax	20°
OTmin	70°
MDmax	12°
