EX系列防爆开关
技术图册与资料
技术参数与规格说明

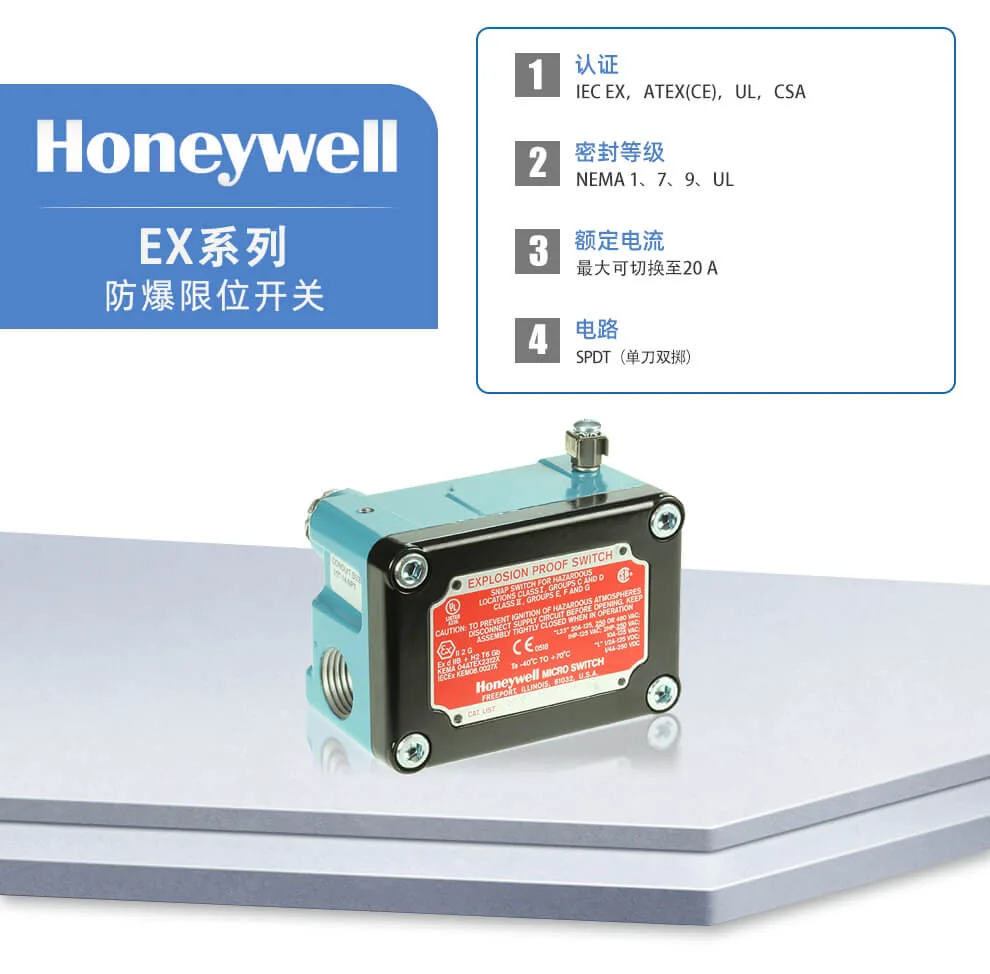

01Honeywell EX系列 防爆限位开关
产品特点
1. 认证：IEC EX，ATEX(CE)，UL，CSA
2. 密封等级：NEMA 1、7、9、UL
3. 额定电流：最大可切换至20 A
4. 电路：SPDT（单刀双掷）

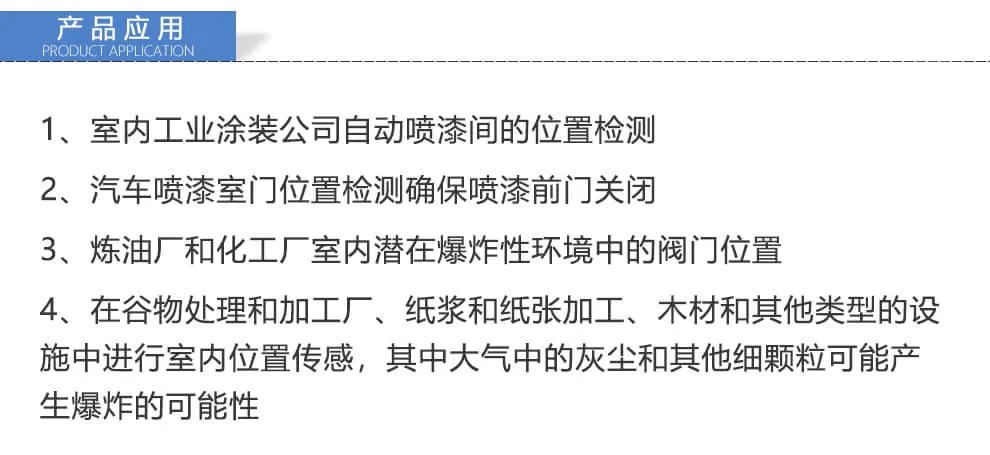

07产品应用 / PRODUCT APPLICATION
1、室内工业涂装公司自动喷漆间的位置检测
2、汽车喷漆室门位置检测确保喷漆前门关闭
3、炼油厂和化工厂室内潜在爆炸性环境中的阀门位置
4、在谷物处理和加工厂、纸浆和纸张加工、木材和其他类型的设施中进行室内位置传感，其中大气中的灰尘和其他细颗粒可能产生爆炸的可能性

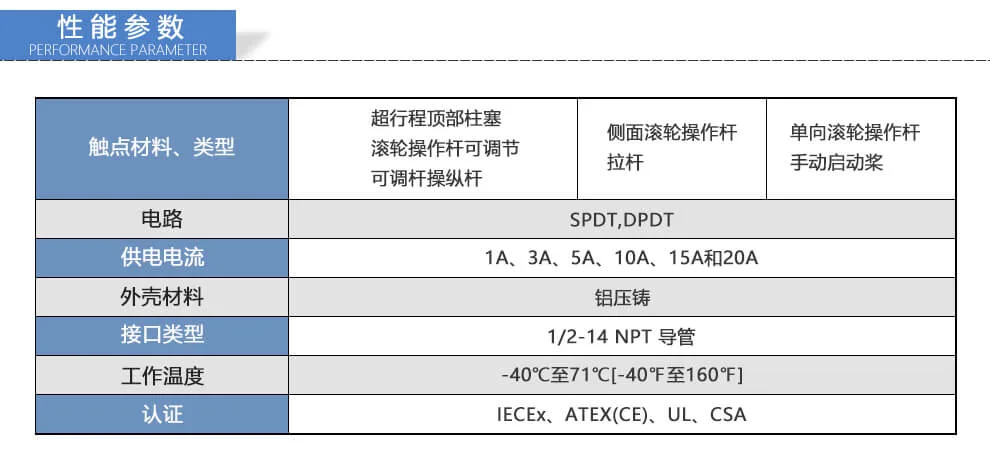

12性能参数 / PERFORMANCE PARAMETER
| 参数 | 超行程顶部柱塞 / 滚轮操作杆可调节 / 可调杆操纵杆 | 侧面滚轮操作杆 / 拉杆 | 单向滚轮操作杆 / 手动启动桨 |
|---|---|---|---|
| 电路 | SPDT,DPDT | SPDT,DPDT | SPDT,DPDT |
| 供电电流 | 1A、3A、5A、10A、15A和20A | 1A、3A、5A、10A、15A和20A | 1A、3A、5A、10A、15A和20A |
| 外壳材料 | 铝压铸 | 铝压铸 | 铝压铸 |
| 接口类型 | 1/2-14 NPT 导管 | 1/2-14 NPT 导管 | 1/2-14 NPT 导管 |
| 工作温度 | -40°C至71°C[-40°F至160°F] | -40°C至71°C[-40°F至160°F] | -40°C至71°C[-40°F至160°F] |
| 认证 | IECEx、ATEX(CE)、UL、CSA | IECEx、ATEX(CE)、UL、CSA | IECEx、ATEX(CE)、UL、CSA |

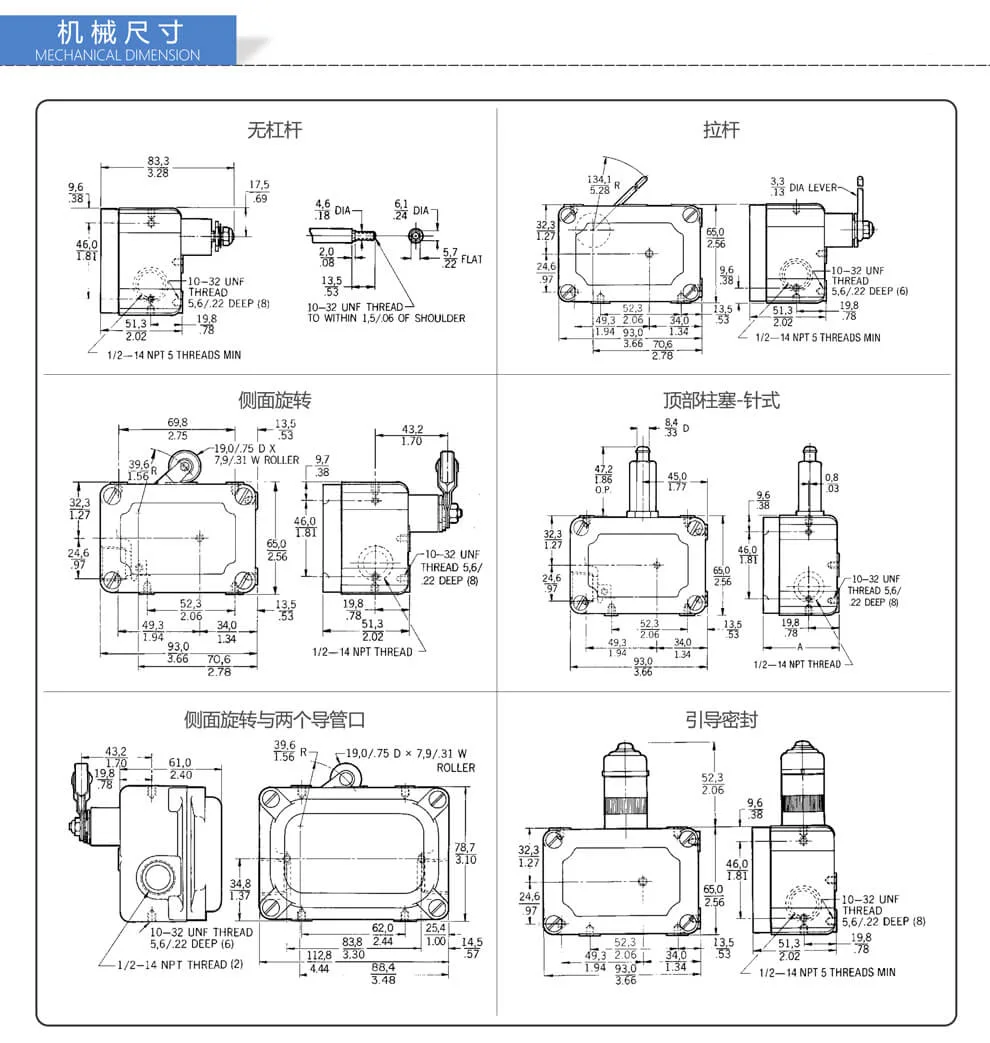

14机械尺寸 / MECHANICAL DIMENSION
无杠杆
- 83.3
- 3.28
- 9.6 / .38
- 17.5 / .69
- 4.6 / .18 DIA
- 6.1 / .24 DIA
- 46.0 / 1.81
- 2.0 / .08
- 13.5 / .53
- 5.7 / .22 FLAT
- 10-32 UNF THREAD 5.6/.22 DEEP (8)
- 10-32 UNF THREAD TO WITHIN 1.5/.06 OF SHOULDER
- 51.3 / 2.02
- 19.8 / .78
- 1/2 - 14 NPT 5 THREADS MIN
拉杆
- 134.1 / 5.28
- 32.3 / 1.27
- 3.3 / .13 DIA LEVER
- 65.0 / 2.56
- 24.6 / .97
- 9.6 / .38
- 49.3 / 1.94
- 52.3 / 2.06
- 34.0 / 1.34
- 93.0 / 3.66
- 70.6 / 2.78
- 10-32 UNF THREAD 5.6/.22 DEEP (6)
- 13.5 / .53
- 51.3 / 2.02
- 19.8 / .78
- 1/2 - 14 NPT 5 THREADS MIN
侧面旋转
- 69.8 / 2.75
- 13.5 / .53
- 43.2 / 1.70
- 19.0/.75 D X 7.9/.31 W ROLLER
- 32.3 / 1.27
- 39.6 / 1.56 R
- 9.7 / .38
- 24.6 / .97
- 65.0 / 2.56
- 49.3 / 1.94
- 52.3 / 2.06
- 34.0 / 1.34
- 93.0 / 3.66
- 70.6 / 2.78
- 10-32 UNF THREAD 5.6/.22 DEEP (8)
- 19.8 / .78
- 51.3 / 2.02
- 1/2-14 NPT THREAD
顶部柱塞-针式
- 8.4 / .33 D
- 47.2 / 1.86 D P
- 45.0 / 1.77
- 0.8 / .03
- 9.6 / .38
- 32.3 / 1.27
- 46.0 / 1.81
- 24.6 / .97
- 65.0 / 2.56
- 49.3 / 1.94
- 52.3 / 2.06
- 34.0 / 1.34
- 93.0 / 3.66
- 10-32 UNF THREAD 5.6/.22 DEEP (8)
- 13.5 / .53
- 19.8 / .78
- 1/2-14 NPT THREAD
侧面旋转与两个导管口
- 43.2 / 1.70
- 19.8 / .78
- 61.0 / 2.40
- 39.6 / 1.56 R
- 19.0/.75 D X 7.9/.31 W ROLLER
- 78.7 / 3.10
- 34.8 / 1.37
- 10-32 UNF THREAD 5.6/.22 DEEP (6)
- 62.0 / 2.44
- 83.8 / 3.30
- 88.4 / 3.48
- 25.4 / 1.00
- 14.5 / .57
- 112.8 / 4.44
- 1/2-14 NPT THREAD (2)
引导密封
- 52.3 / 2.06
- 9.6 / .38
- 32.3 / 1.27
- 46.0 / 1.81
- 24.6 / .97
- 65.0 / 2.56
- 49.3 / 1.94
- 52.3 / 2.06
- 34.0 / 1.34
- 93.0 / 3.66
- 10-32 UNF THREAD 5.6/.22 DEEP (8)
- 13.5 / .53
- 51.3 / 2.02
- 19.8 / .78
- 1/2 - 14 NPT 5 THREADS MIN
产品参数
| 现货型号 | |
| 1EX1 2EX1 4EX1-3 EXA-AR EXA-AR20 EXA-AR62 EXA-N EXA-Q EX-AR EX-AR128 EX-AR141 EX-AR16 EX-AR1613 EX-AR182 EX-AR20 EX-AR30 EX-AR400 EX-AR420 EX-AR50 | EX-AR68 EX-AR8 EX-AR800 EXD-AR-3 EXD-AR30-3 EXD-Q26-2 EXD-Q-3 EXH-AR3 EXH-AR33 EXH-AR7 EXHT-AR403 EX-N15 EX-Q EX-Q171 EX-Q400 EX-Q62 EX-Q800 EX-XR3 EX-XR9 |
常见问题
EX系列防爆开关 的测量原理和主要特点是什么？
EX 开关采用经 UL 认证的小型外壳，适用于危险区域。主要特点包括：EX 开关采用经 UL 认证的小型外壳，适用于危险区域；EX系列开关腔旨在用于将膨胀性气体冷却至低于爆炸性气圈周围燃点温度；该 EX 系列最大可切换至 20 A 电流，同时提供足够的安装布线空间。
EX系列防爆开关 有现货吗？
本产品为代理进口品牌，库存与交期需与工程团队确认，现货情况请直接咨询我们。
想了解 EX系列防爆开关 的选型或报价，怎么联系？
欢迎联系深圳市易测电气有限公司工程团队：电话 13728880902，邮箱 info@szetme.com，说明行程、信号输出与安装方式，我们会协助选型并给出报价。
