GPT系列Ⅱ通用压力传感器

更新时间：2026-09-23

霍尼韦尔的GPT系列II 压力传感器采用了压阻传感技术和信号调理专用集成电路 (ASIC)，并配置不锈钢外壳和电气连接器。

GPT系列II为恶劣环境下的广泛应用提供了一个具有成本竞争力的解决方案，而且具有灵活的灵活性针对客户要求的配置，如连接器引脚定义、端口类型等。

咨询选型 / 索样查看技术图册（6）

技术图册与资料

技术参数与规格说明

35 项 6 节 3 表 10 列

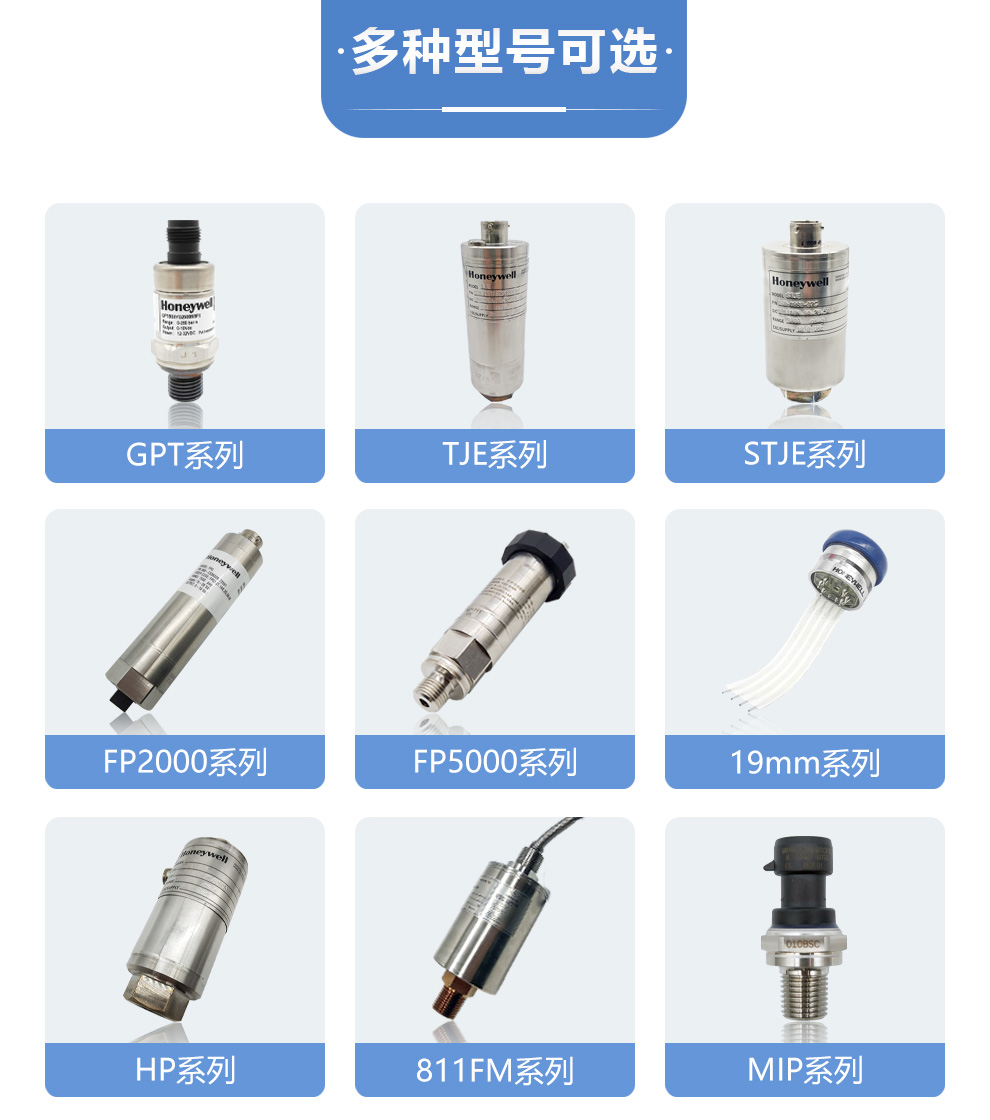

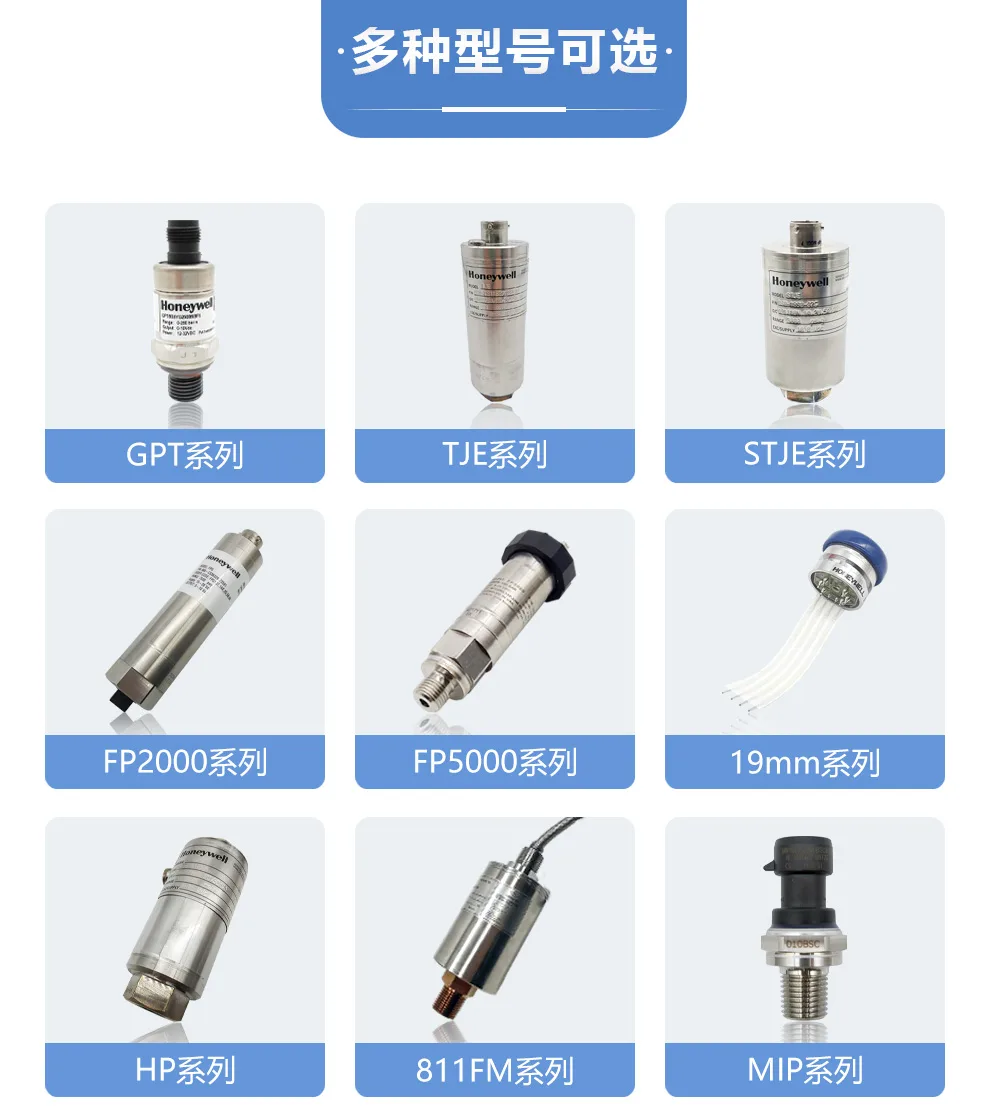

01多种型号可选

GPT系列
TJE系列
STJE系列
FP2000系列
FP5000系列
19mm系列
HP系列
811FM系列
MIP系列

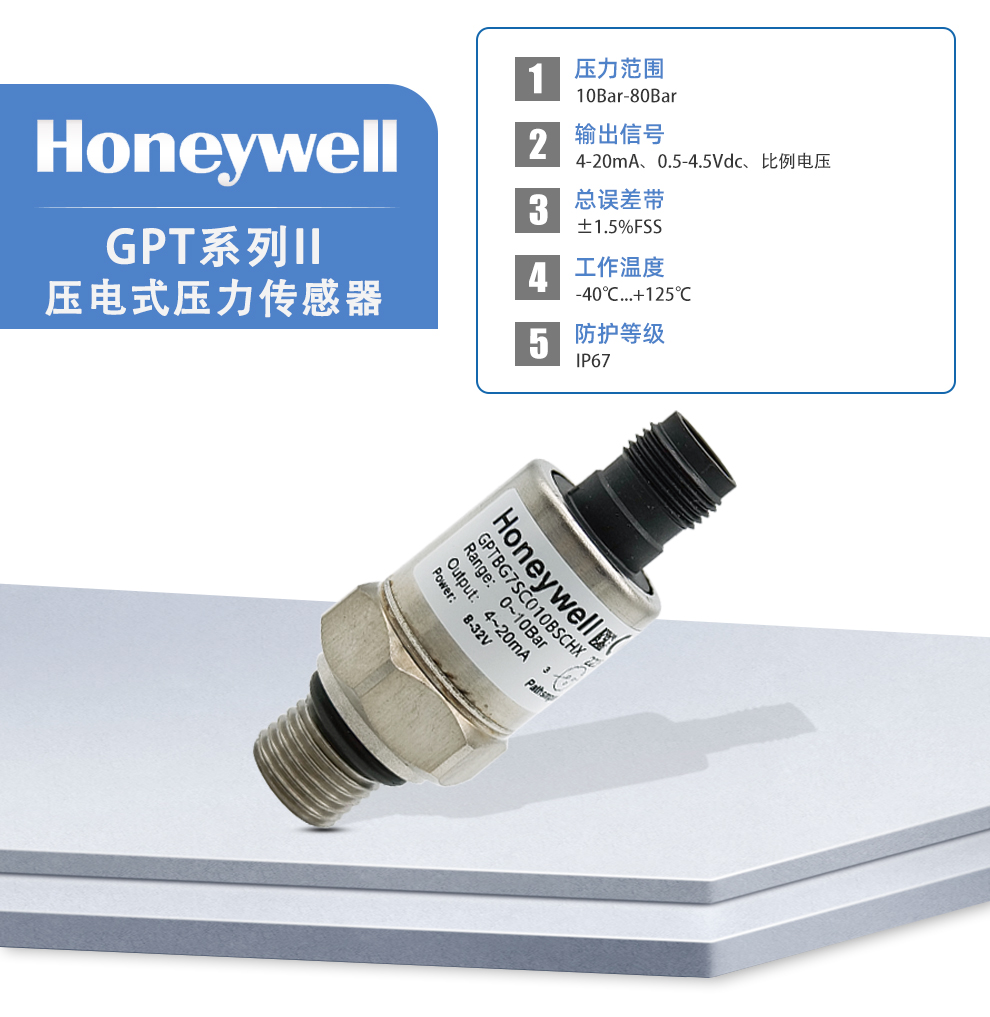

03Honeywell GPT系列II 压电式压力传感器

1压力范围：10Bar-80Bar
2输出信号：4-20mA、0.5-4.5Vdc、比例电压
3总误差带：±1.5%FSS
4工作温度：-40℃....+125℃
5防护等级：IP67

05产品应用 / PRODUCT APPLICATION

重型越野车、机械和卡车、橡胶加工机械、塑料加工机械、水泵、包装机械、纺织机器、数控机床、材料加工机械等。

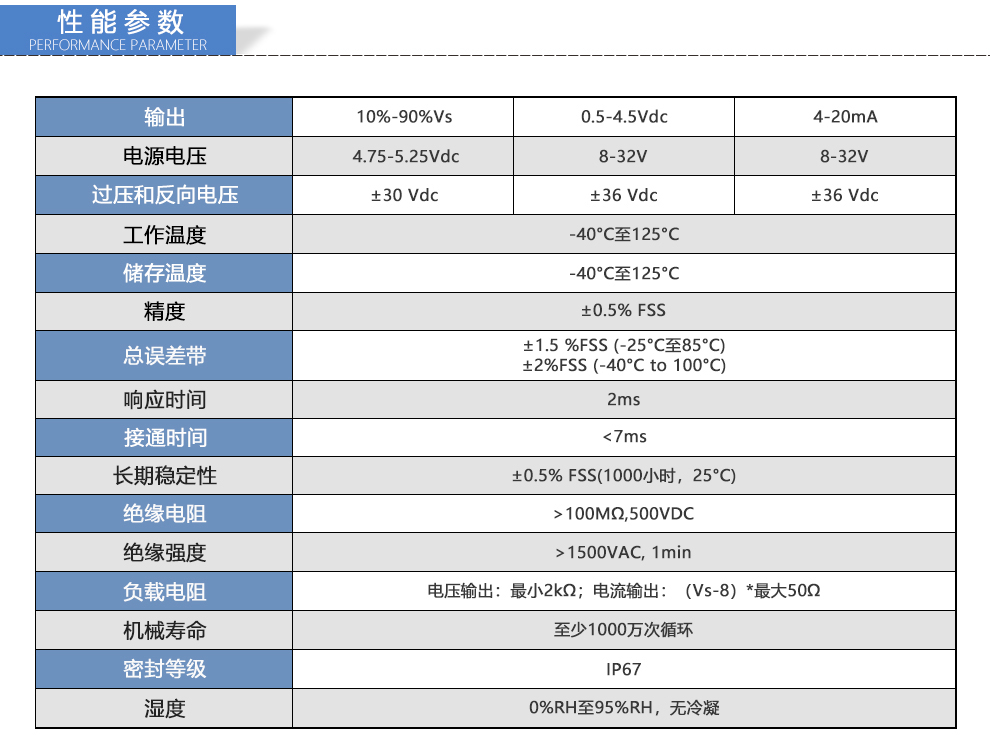

07性能参数 / PERFORMANCE PARAMETER

项目	参数1	参数2	参数3
输出	10%-90%Vs	0.5-4.5Vdc	4-20mA
电源电压	4.75-5.25Vdc	8-32V	8-32V
过压和反向电压	±30 Vdc	±36 Vdc	±36 Vdc
工作温度	-40°C至125°C	-40°C至125°C	-40°C至125°C
储存温度	-40°C至125°C	-40°C至125°C	-40°C至125°C
精度	±0.5% FSS	±0.5% FSS	±0.5% FSS
总误差带	±1.5 %FSS (-25°C至85°C)；±2%FSS (-40°C to 100°C)
响应时间	2ms	2ms	2ms
接通时间	<7ms	<7ms	<7ms
长期稳定性	±0.5% FSS(1000小时，25°C)
绝缘电阻	>100MΩ,500VDC
绝缘强度	>1500VAC, 1min
负载电阻	电压输出：最小2kΩ；电流输出：（Vs-8）*最大50Ω
机械寿命	至少1000万次循环
密封等级	IP67
湿度	0%RH至95%RH，无冷凝

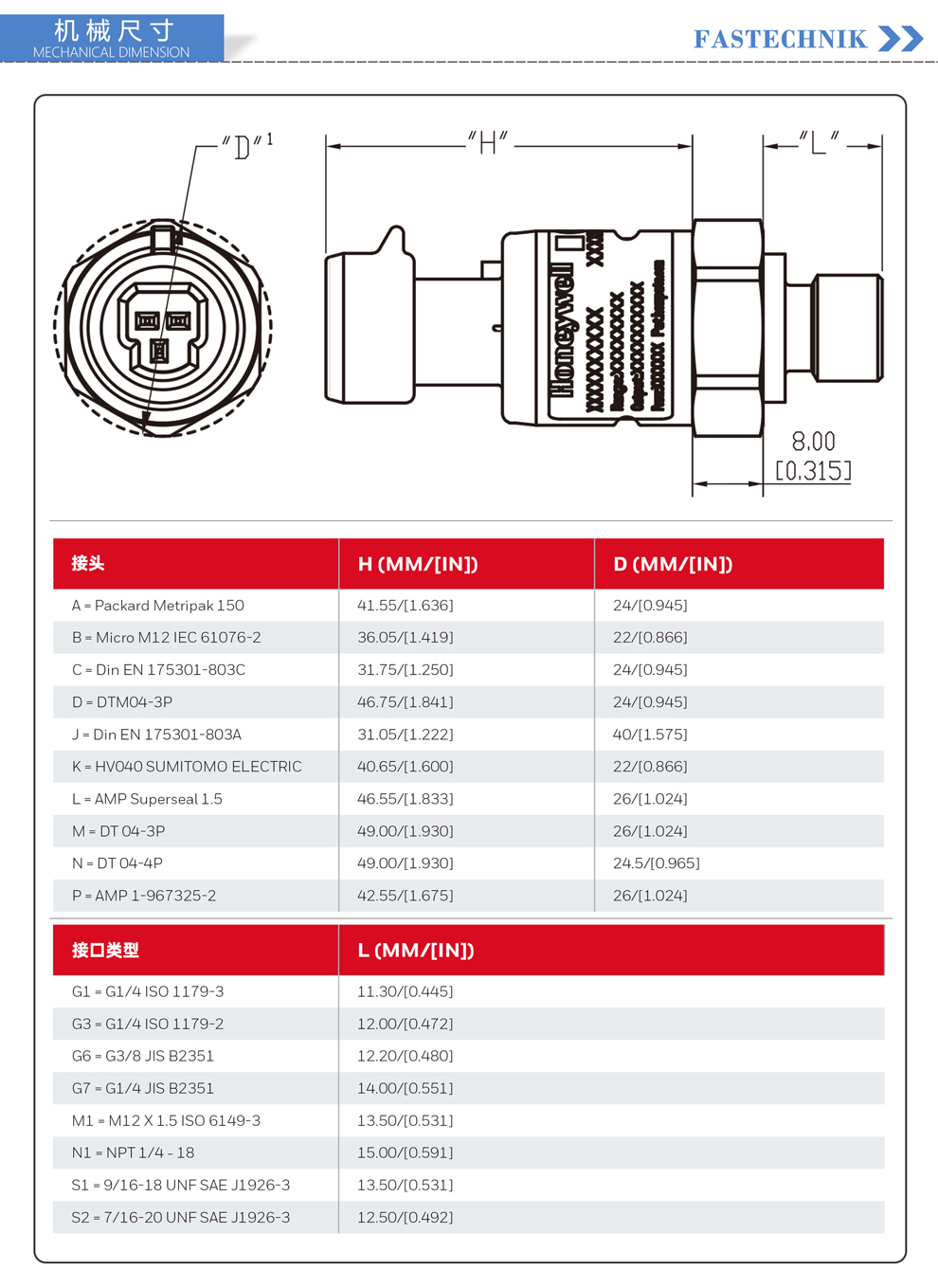

09机械尺寸 / MECHANICAL DIMENSION

尺寸标注

"D" 直径 1
"H" 长度
"L" 长度
8.00 [0.315]

接头尺寸表

接头	H (MM/[IN])	D (MM/[IN])
A – Packard Metripak 150	41.55/{1.636}	24/{0.945}
B – Micro M12 IEC 61076-2	36.05/{1.419}	22/{0.866}
C – Din EN 175301-803C	31.75/{1.250}	24/{0.945}
D – DTM04-3P	46.75/{1.841}	24/{0.945}
J – Din EN 175301-803A	31.05/{1.222}	40/{1.575}
K – HV040 SUMITOMO ELECTRIC	40.65/{1.600}	22/{0.866}
L – AMP Superseal 1.5	46.55/{1.833}	26/{1.024}
M – DT 04-3P	49.00/{1.930}	26/{1.024}
N – DT 04-4P	49.00/{1.930}	24.5/{0.965}
P – AMP 1-967325-2	42.55/{1.675}	26/{1.024}

接口类型尺寸表

接口类型	L (MM/[IN])
G1 = G1/4 ISO 1179-3	11.30/{0.445}
G3 = G1/4 ISO 1179-2	12.00/{0.472}
G6 = G3/8 JIS B2351	12.20/{0.480}
G7 = G1/4 JIS B2351	14.00/{0.551}
M1 = M12 X 1.5 ISO 6149-3	13.50/{0.531}
N1 = NPT 1/4 - 18	15.00/{0.591}
S1 = 9/16-18 UNF SAE J1926-3	13.50/{0.531}
S2 = 7/16-20UNF SAE J1926-3	12.50/{0.492}

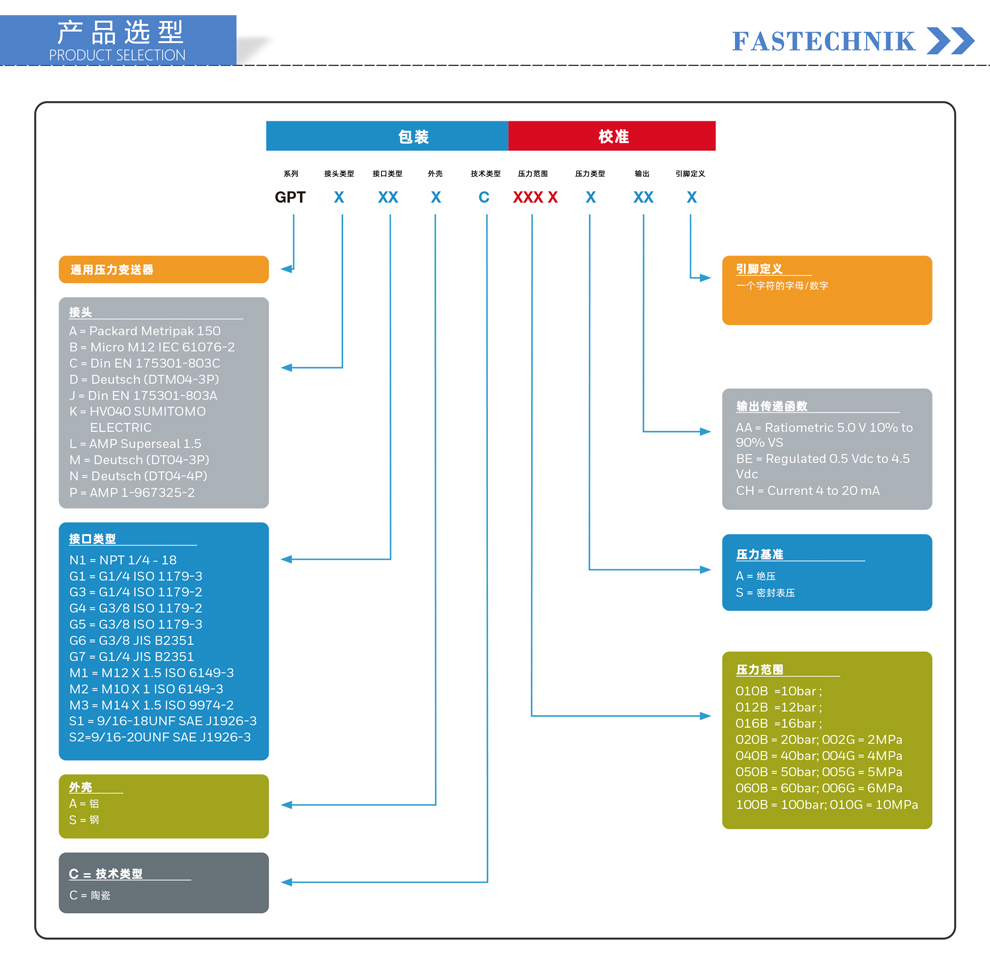

16产品选型 / PRODUCT SELECTION

包装 / 校准

型号构成：GPT X XX X C XXX X XX X

通用压力变送器

接头

A = Packard Metripak 150
B = Micro M12 IEC 61076-2
C = Din EN 175301-803C
D = Deutsch (DTM04-3P)
J = Din EN 175301-803A
K = HV040 SUMITOMO ELECTRIC
L = AMP Superseal 1.5
M = Deutsch (DT04-3P)
N = Deutsch (DT04-4P)
P = AMP 1-967325-2

接口类型

N1 = NPT 1/4 - 18
G1 = G1/4 ISO 1179-3
G3 = G1/4 ISO 1179-2
G4 = G3/8 ISO 1179-2
G5 = G3/8 ISO 1179-3
G6 = G3/8 JIS B2351
G7 = G1/4 JIS B2351
M1 = M12 X 1.5 ISO 6149-3
M2 = M10 X 1 ISO 6149-3
M3 = M14 X 1.5 ISO 9974-2
S1 = 9/16-18UNF SAE J1926-3
S2=9/16-20UNF SAE J1926-3

外壳

A = 铝
S = 钢

C = 技术类型

C = 陶瓷

引脚定义

一个字母的字母/数字

输出传递函数

AA = Ratiometric 5.0 V 10% to 90% VS
BE = Regulated 0.5 Vdc to 4.5 Vdc
CH = Current 4 to 20 mA

压力基准

A = 绝压
S = 密封表压

压力范围

010B =10bar;
012B =12bar;
016B =16bar;
020B =20bar; 002G =2MPa
040B = 40bar; 004G=4MPa
050B = 50bar; 005G=5MPa
060B = 60bar; 006G=6MPa
100B = 100bar;010G =10MPa

技术参数（文字整理）

输出	10%-90%Vs；0.5-4.5Vdc；4-20mA
电源电压	4.75-5.25Vdc；8-32V；8-32V
过压和反向电压	±30 Vdc；±36 Vdc；±36 Vdc
工作温度	-40°C至125°C；-40°C至125°C；-40°C至125°C
储存温度	-40°C至125°C；-40°C至125°C；-40°C至125°C
精度	±0.5% FSS；±0.5% FSS；±0.5% FSS
总误差带	±1.5 %FSS (-25°C至85°C)；±2%FSS (-40°C to 100°C)
响应时间	2ms；2ms；2ms
接通时间	<7ms；<7ms；<7ms
长期稳定性	±0.5% FSS(1000小时，25°C)
绝缘电阻	>100MΩ,500VDC
绝缘强度	>1500VAC, 1min
负载电阻	电压输出：最小2kΩ；电流输出：（Vs-8）*最大50Ω
机械寿命	至少1000万次循环
密封等级	IP67
湿度	0%RH至95%RH，无冷凝
