GLA系列行程限位开关

霍尼韦尔的MICRO SWITCH GLA LimitSwitch系列符合globalEN50041标准，非常适合全球应用。

限位开关的模块化设计(头/执行器，体和接触块)允许快速响应，以满足客户的应用。

✓ 限位开关的模块化设计(头/执行器，体和接触块)允许快速响应，以满足客户的应用
✓ 坚固的压铸金属外壳非常适合需要一定程度的IP或NEMA外壳密封的室内和室外应用
✓ 常闭快动触点和常闭慢动触点均为正开

咨询选型 / 索样查看技术图册（4）

技术图册与资料

技术参数与规格说明

18 项 4 节 3 表 2 列

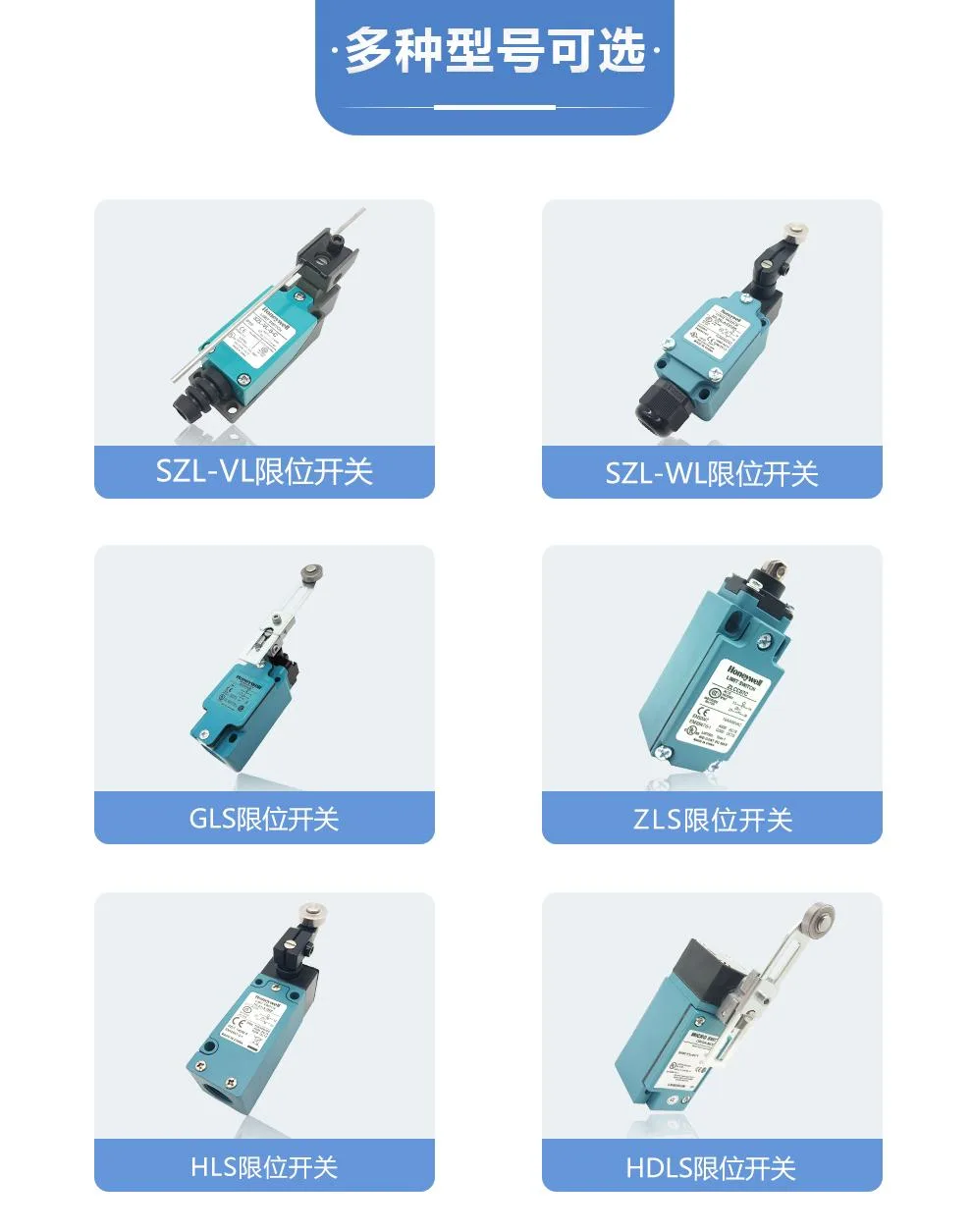

01多种型号可选

SZL-VL限位开关
SZL-WL限位开关
GLS限位开关
ZLS限位开关
HLS限位开关
HDLS限位开关

03Honeywell GLA系列限位开关

产品特点

通过认证 CE、CCC认证
密封等级 IP67
符合标准 IEC/EN 60947-5-1, EN45545-2(GLA/GLF系列)
机械使用寿命 1500万次循环

产品应用

机床设备、食品饮料设备、输送搬运机械、特种机械、包装机械、自动化仓库。

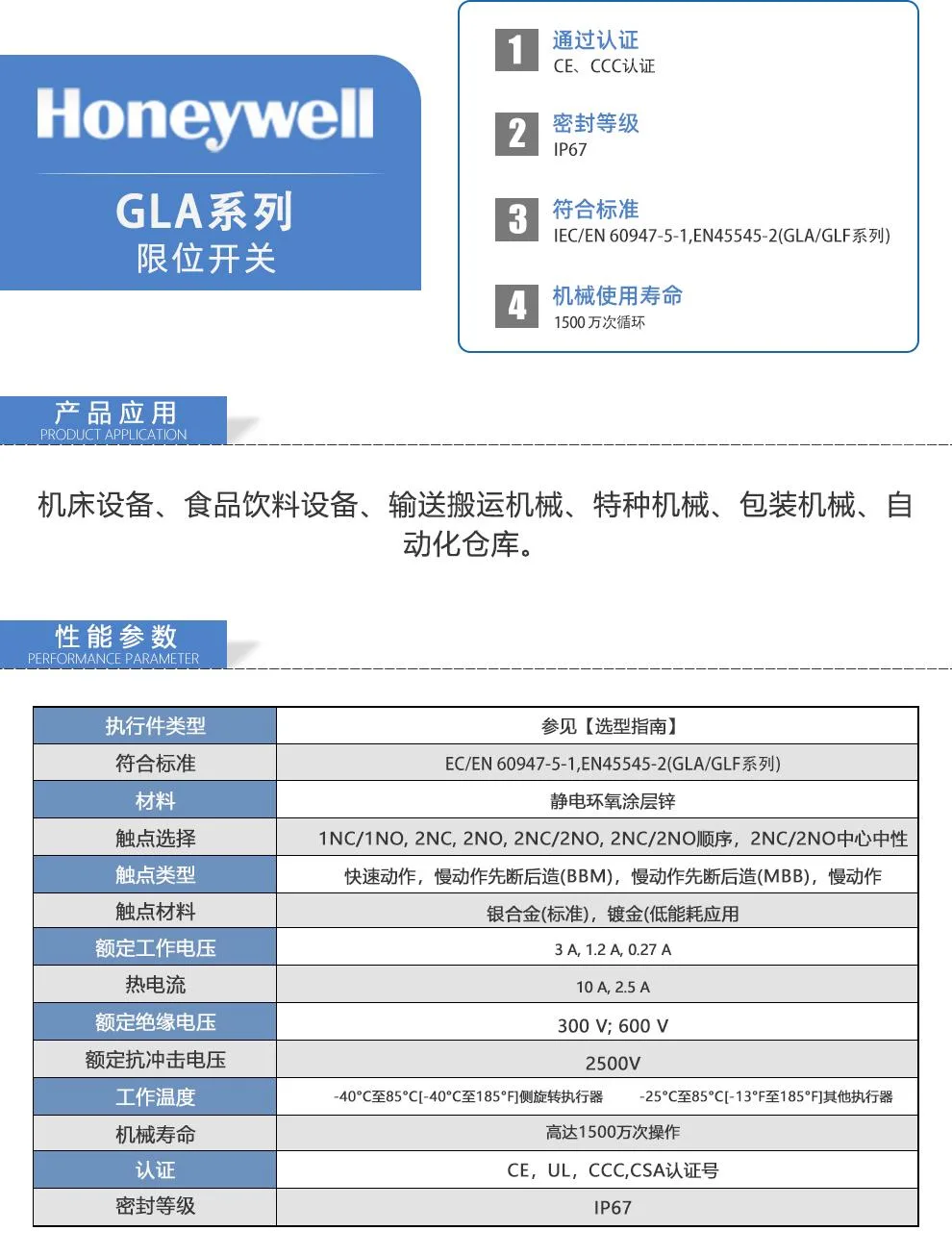

性能参数

项目	参数
执行件类型	参见【选型指南】
符合标准	EC/EN 60947-5-1, EN45545-2(GLA/GLF系列)
材料	静电环氧涂层锌
触点选择	1NC/1NO, 2NC, 2NO, 2NC/2NO, 2NC/2NO顺序, 2NC/2NO中心中性
触点类型	快速动作，慢动作先断后造(BBM)，慢动作先断后造(MBB)，慢动作
触点材料	银合金(标准)，镀金(低能耗应用
额定工作电压	3 A, 1.2 A, 0.27 A
热电流	10 A, 2.5 A
额定绝缘电压	300 V; 600 V
额定抗冲击电压	2500V
工作温度	-40℃至85℃[-40℉至185℉]侧旋转执行器 -25℃至85℃[-13℉至185℉]其他执行器
机械寿命	高达1500万次操作
认证	CE, UL, CCC, CSA认证号
密封等级	IP67

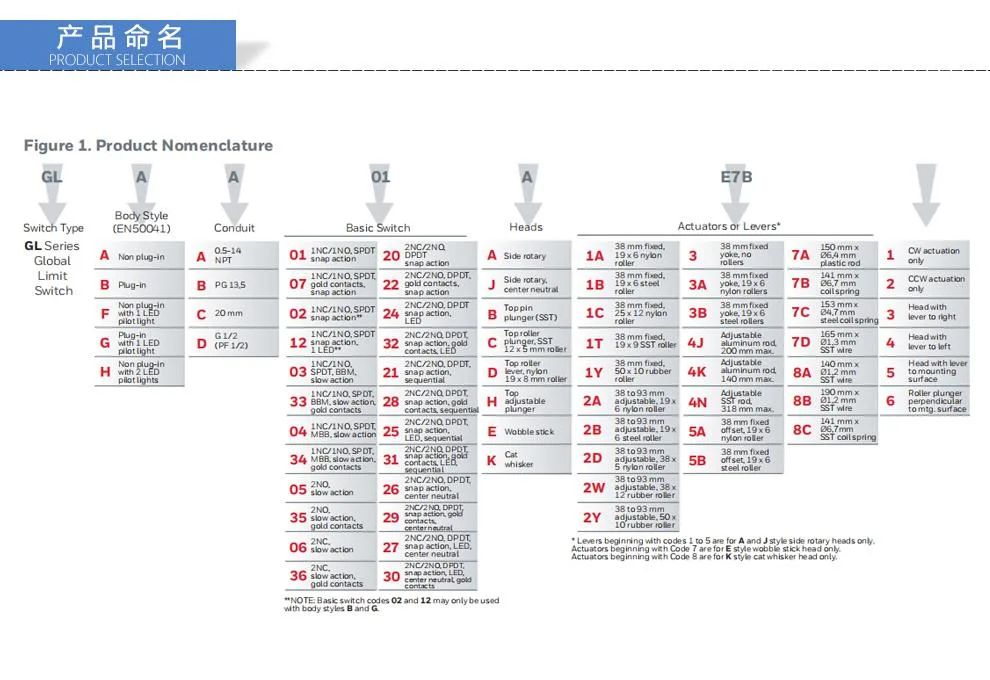

10产品命名

PRODUCT SELECTION

Figure 1. Product Nomenclature

代码	含义
GL	Switch Type, Global Limit Switch
A	Body Style (EN50041)
A	Conduit
01	Basic Switch, 1NC/1NO, SPDT snap action
A	Heads, Side rotary
E7B	Actuators or Levers

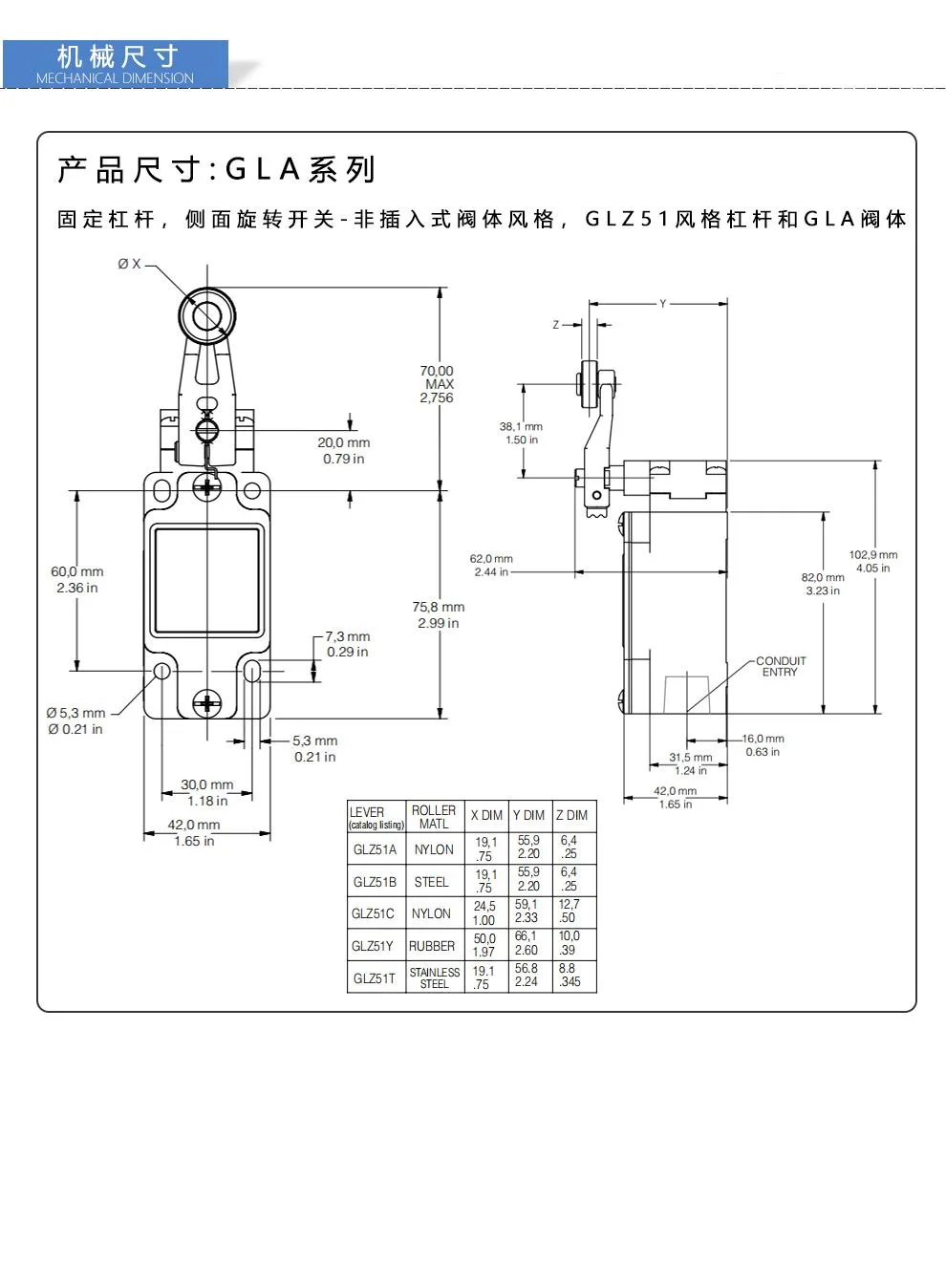

14机械尺寸

MECHANICAL DIMENSION

产品尺寸：GLA系列

固定杠杆，侧面旋转开关-非插入式阀体风格，GLZ51风格杠杆和GLA阀体

LEVER (catalog listing)	ROLLER MAT'L	X DIM	Y DIM	Z DIM
GLZ51A	NYLON	19.1 .75	55.9 2.20	6.4 .25
GLZ51B	STEEL	19.1 .75	55.9 2.20	6.4 .25
GLZ51C	NYLON	24.5 1.00	59.1 2.33	12.7 .50
GLZ51Y	RUBBER	50.0 1.97	66.1 2.60	10.0 .39
GLZ51T	STAINLESS STEEL	19.1 .75	56.8 2.24	8.8 .345

常见问题

GLA系列行程限位开关的测量原理和主要特点是什么？

霍尼韦尔的MICRO SWITCH GLA LimitSwitch系列符合globalEN50041标准，非常适合全球应用。主要特点包括：限位开关的模块化设计(头/执行器，体和接触块)允许快速响应，以满足客户的应用；坚固的压铸金属外壳非常适合需要一定程度的IP或NEMA外壳密封的室内和室外应用；常闭快动触点和常闭慢动触点均为正开。
