ZLS系列通用型限位开关
技术图册与资料
技术参数与规格说明

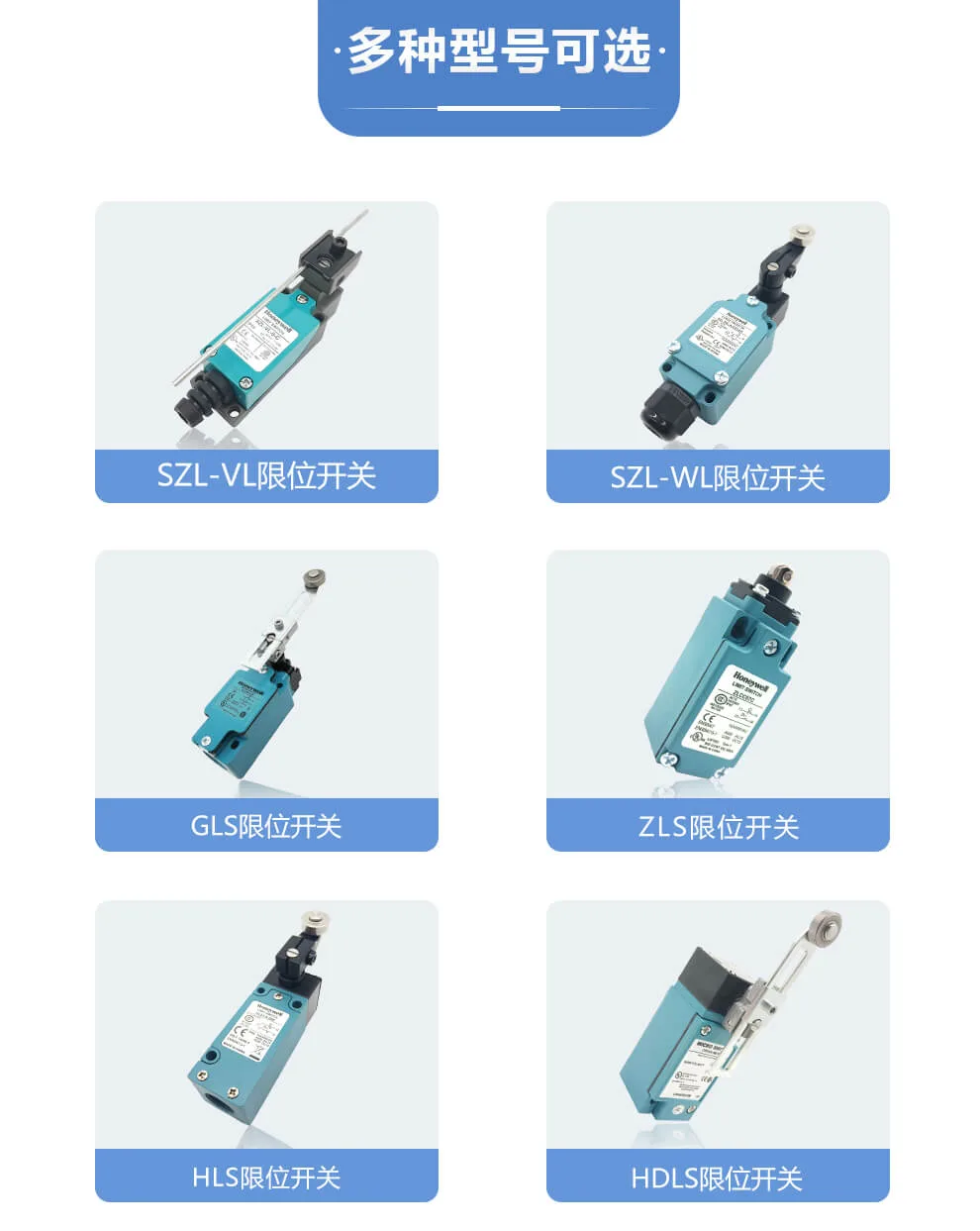

01多种型号可选
- SZL-VL限位开关
- SZL-WL限位开关
- GLS限位开关
- ZLS限位开关
- HLS限位开关
- HDLS限位开关
03Honeywell ZLS系列 限位开关
产品特点
1. 通过认证：UL、CCC和CE认证
2. 密封等级：IP65/IP67
3. 触点类型：常开和常闭触点电气隔离
4. 使用寿命：1000万次循环
09产品应用 / PRODUCT APPLICATION
- 机床：金属加工设备、压机、传送机械和专用设备
- 物料搬运设备：传送带、电梯、吊车和起重机械
- 包装机械和过程处理设备
- 纺织机械

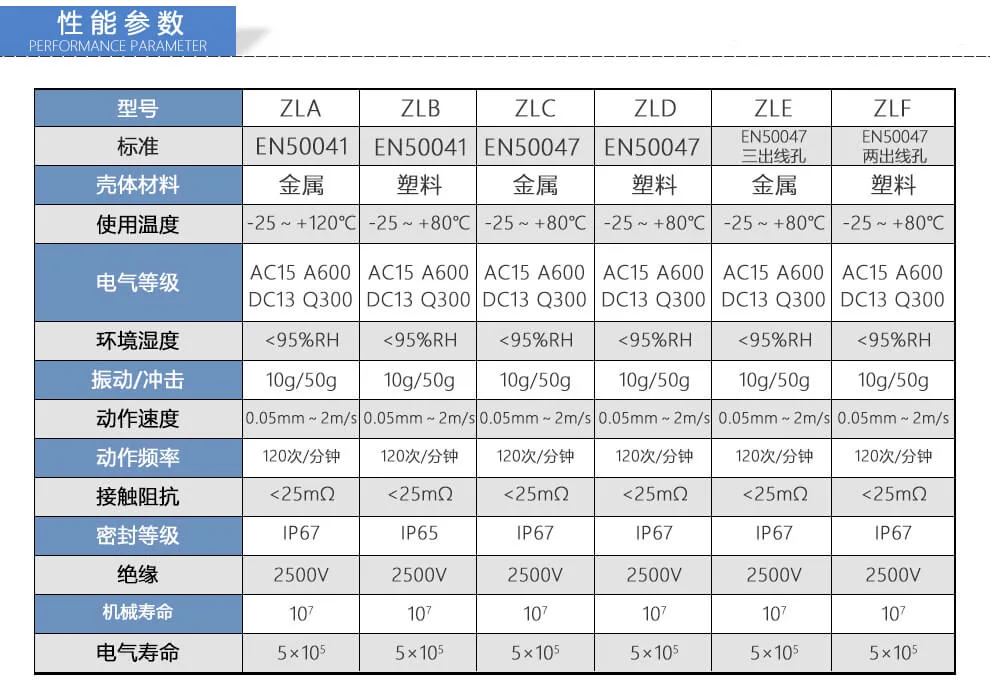

11性能参数 / PERFORMANCE PARAMETER
| 参数 | ZLA | ZLB | ZLC | ZLD | ZLE | ZLF |
|---|---|---|---|---|---|---|
| 标准 | EN50041 | EN50041 | EN50047 | EN50047 | EN50047 三出线孔 | EN50047 两出线孔 |
| 壳体材料 | 金属 | 塑料 | 金属 | 塑料 | 金属 | 塑料 |
| 使用温度 | -25 ~ +120°C | -25 ~ +80°C | -25 ~ +80°C | -25 ~ +80°C | -25 ~ +80°C | -25 ~ +80°C |
| 电气等级 | AC15 A600 / DC13 Q300 | AC15 A600 / DC13 Q300 | AC15 A600 / DC13 Q300 | AC15 A600 / DC13 Q300 | AC15 A600 / DC13 Q300 | AC15 A600 / DC13 Q300 |
| 环境湿度 | <95%RH | <95%RH | <95%RH | <95%RH | <95%RH | <95%RH |
| 振动/冲击 | 10g/50g | 10g/50g | 10g/50g | 10g/50g | 10g/50g | 10g/50g |
| 动作速度 | 0.05mm~2m/s | 0.05mm~2m/s | 0.05mm~2m/s | 0.05mm~2m/s | 0.05mm~2m/s | 0.05mm~2m/s |
| 动作频率 | 120次/分钟 | 120次/分钟 | 120次/分钟 | 120次/分钟 | 120次/分钟 | 120次/分钟 |
| 接触阻抗 | <25mΩ | <25mΩ | <25mΩ | <25mΩ | <25mΩ | <25mΩ |
| 密封等级 | IP67 | IP65 | IP67 | IP67 | IP67 | IP67 |
| 绝缘 | 2500V | 2500V | 2500V | 2500V | 2500V | 2500V |
| 机械寿命 | 10^7 | 10^7 | 10^7 | 10^7 | 10^7 | 10^7 |
| 电气寿命 | 5×10^5 | 5×10^5 | 5×10^5 | 5×10^5 | 5×10^5 | 5×10^5 |

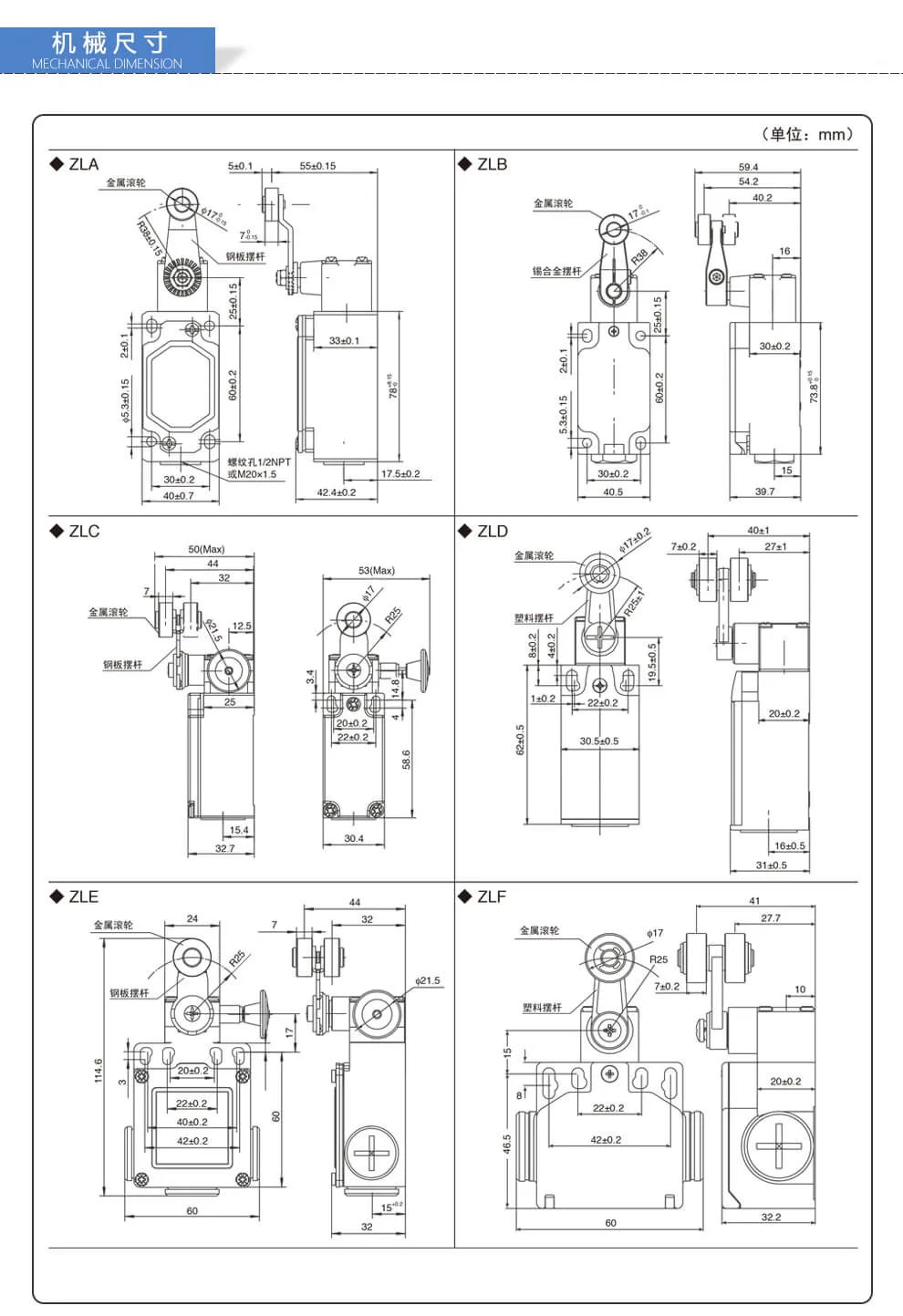

13机械尺寸 / MECHANICAL DIMENSION（单位：mm）
ZLA
金属滚轮，钢板摆杆
- 螺纹孔1/2NPT 或M20×1.5
ZLB
金属滚轮，铝合金摆杆
ZLC
金属滚轮，钢棍摆杆
ZLD
金属滚轮，塑料摆杆
ZLE
金属滚轮，钢棍摆杆
ZLF
金属滚轮，塑料摆杆

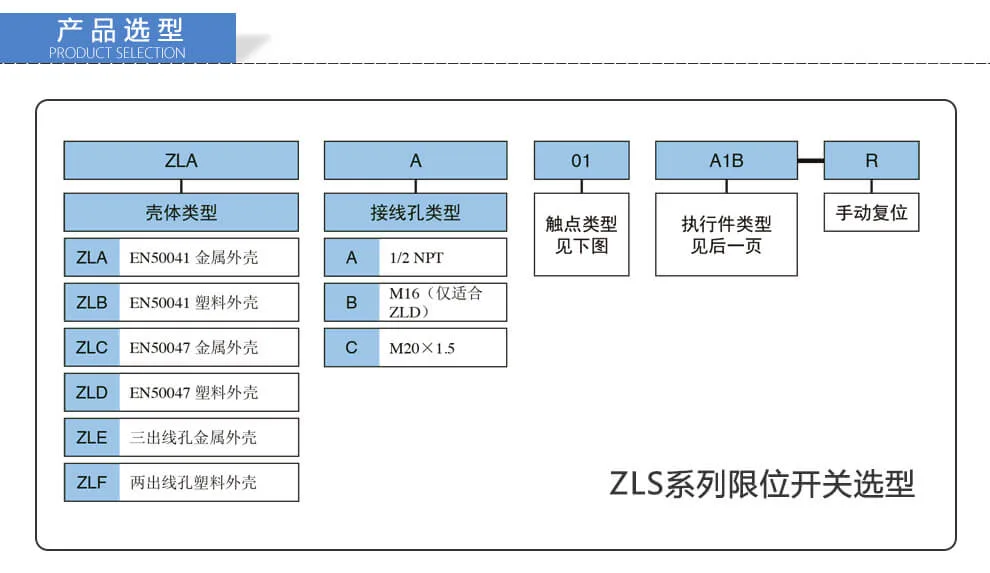

27产品选型 / PRODUCT SELECTION
ZLS系列限位开关选型
壳体类型：
| 代号 | 说明 |
|---|---|
| ZLA | EN50041 金属外壳 |
| ZLB | EN50041 塑料外壳 |
| ZLC | EN50047 金属外壳 |
| ZLD | EN50047 塑料外壳 |
| ZLE | 三出线孔金属外壳 |
| ZLF | 两出线孔塑料外壳 |
接线孔类型：
| 代号 | 说明 |
|---|---|
| A | 1/2 NPT |
| B | M16（仅适合ZLD） |
| C | M20×1.5 |
01：触点类型（见下图）
A1B：执行件类型（见后一页）
R：手动复位
技术参数（文字整理）
| 标准 | ZLA EN50041；ZLB EN50041；ZLC EN50047；ZLD EN50047；ZLE EN50047 三出线孔；ZLF EN50047 两出线孔 |
|---|---|
| 壳体材料 | ZLA 金属；ZLB 塑料；ZLC 金属；ZLD 塑料；ZLE 金属；ZLF 塑料 |
| 使用温度 | ZLA -25 ~ +120°C；ZLB -25 ~ +80°C；ZLC -25 ~ +80°C；ZLD -25 ~ +80°C；ZLE -25 ~ +80°C；ZLF -25 ~ +80°C |
| 电气等级 | ZLA AC15 A600 / DC13 Q300；ZLB AC15 A600 / DC13 Q300；ZLC AC15 A600 / DC13 Q300；ZLD AC15 A600 / DC13 Q300；ZLE AC15 A600 / DC13 Q300；ZLF AC15 A600 / DC13 Q300 |
| 环境湿度 | ZLA <95%RH；ZLB <95%RH；ZLC <95%RH；ZLD <95%RH；ZLE <95%RH；ZLF <95%RH |
| 振动/冲击 | ZLA 10g/50g；ZLB 10g/50g；ZLC 10g/50g；ZLD 10g/50g；ZLE 10g/50g；ZLF 10g/50g |
| 动作速度 | ZLA 0.05mm~2m/s；ZLB 0.05mm~2m/s；ZLC 0.05mm~2m/s；ZLD 0.05mm~2m/s；ZLE 0.05mm~2m/s；ZLF 0.05mm~2m/s |
| 动作频率 | ZLA 120次/分钟；ZLB 120次/分钟；ZLC 120次/分钟；ZLD 120次/分钟；ZLE 120次/分钟；ZLF 120次/分钟 |
| 接触阻抗 | ZLA <25mΩ；ZLB <25mΩ；ZLC <25mΩ；ZLD <25mΩ；ZLE <25mΩ；ZLF <25mΩ |
| 密封等级 | ZLA IP67；ZLB IP65；ZLC IP67；ZLD IP67；ZLE IP67；ZLF IP67 |
| 绝缘 | ZLA 2500V；ZLB 2500V；ZLC 2500V；ZLD 2500V；ZLE 2500V；ZLF 2500V |
| 机械寿命 | ZLA 10^7；ZLB 10^7；ZLC 10^7；ZLD 10^7；ZLE 10^7；ZLF 10^7 |
| 电气寿命 | ZLA 5×10^5；ZLB 5×10^5；ZLC 5×10^5；ZLD 5×10^5；ZLE 5×10^5；ZLF 5×10^5 |
常见问题
ZLS系列通用型限位开关 的测量原理和主要特点是什么？
ZLS系列限位开关按照最新的IEC标准设计，包括了 EN50041和EN50047类型的限位开关，小型的EN50047限位 开关包括了金属外壳和双绝缘塑料外壳，以及三出线孔金 属外壳型(与EN50047安装尺寸兼容)。主要特点包括：标准ZLS开关电路包括双电路或三电路开关，带着触 点强制断开的机械结构。
ZLS系列通用型限位开关 有哪些主要技术参数？
主要技术参数：标准：ZLA EN50041；ZLB EN50041；ZLC EN50047；ZLD EN50047；ZLE EN50047 三出线孔；ZLF EN50047 两出线孔；壳体材料：ZLA 金属；ZLB 塑料；ZLC 金属；ZLD 塑料；ZLE 金属；ZLF 塑料；使用温度：ZLA -25 ~ +120°C；ZLB -25 ~ +80°C；ZLC -25 ~ +80°C；ZLD -25 ~ +80°C；ZLE -25 ~ +80°C；ZLF -25 ~ +80°C；电气等级：ZLA AC15 A600 / DC13 Q300；ZLB AC15 A600 / DC13 Q300；ZLC AC15 A600 / DC13 Q300；ZLD AC15 A600 / DC13 Q300；ZLE AC15 A600 / DC13 Q300；ZLF AC15 A600 / DC13 Q300；环境湿度：ZLA <95%RH；ZLB <95%RH；ZLC <95%RH；ZLD <95%RH；ZLE <95%RH；ZLF <95%RH。更完整参数请查看上方技术参数表。
ZLS系列通用型限位开关 有现货吗？
本产品为代理进口品牌，库存与交期需与工程团队确认，现货情况请直接咨询我们。
想了解 ZLS系列通用型限位开关 的选型或报价，怎么联系？
欢迎联系深圳市易测电气有限公司工程团队：电话 13728880902，邮箱 info@szetme.com，说明行程、信号输出与安装方式，我们会协助选型并给出报价。
