19系列磁致伸缩位移传感器（P型外置式数字信号）
技术图册与资料
技术参数与规格说明

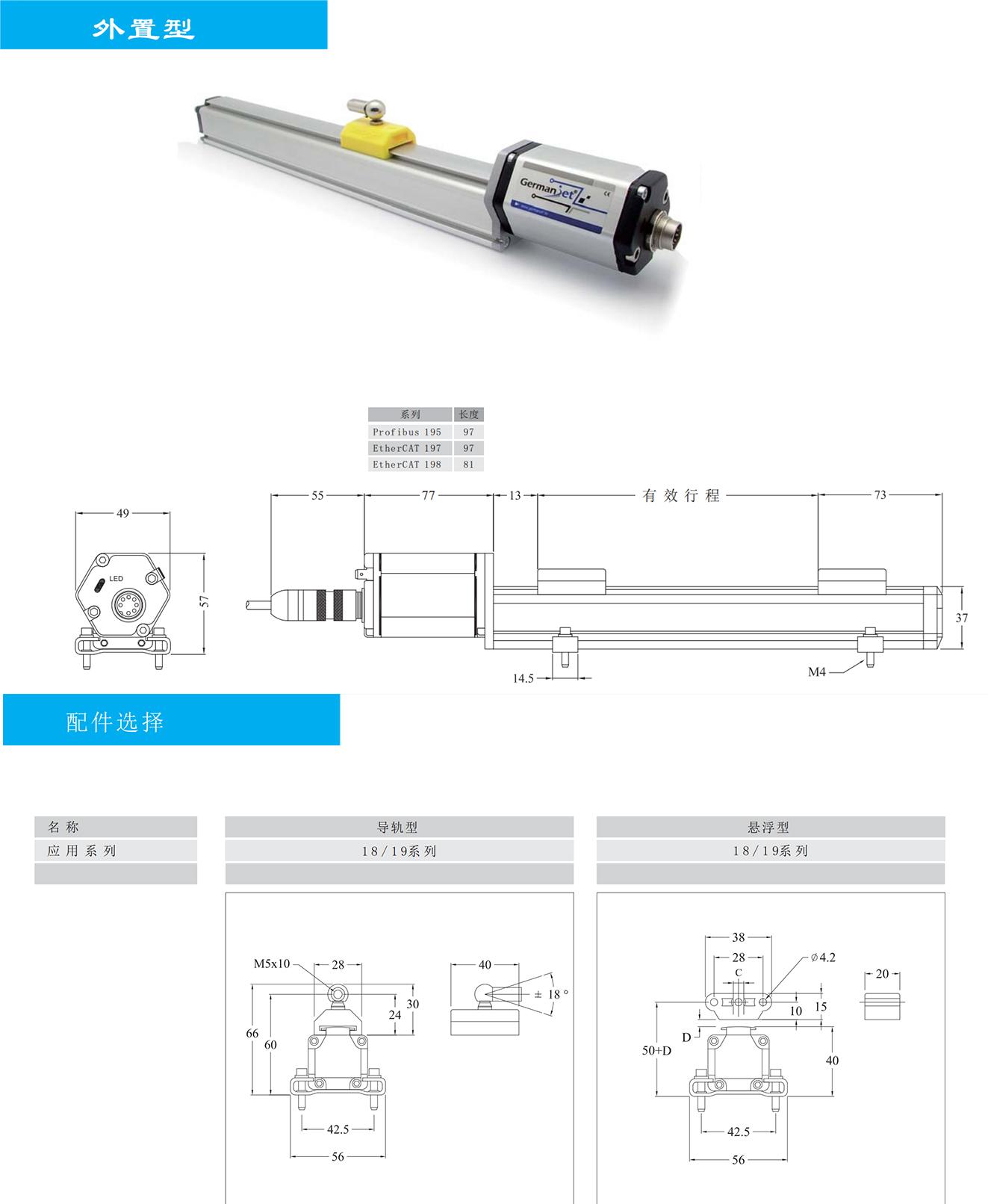

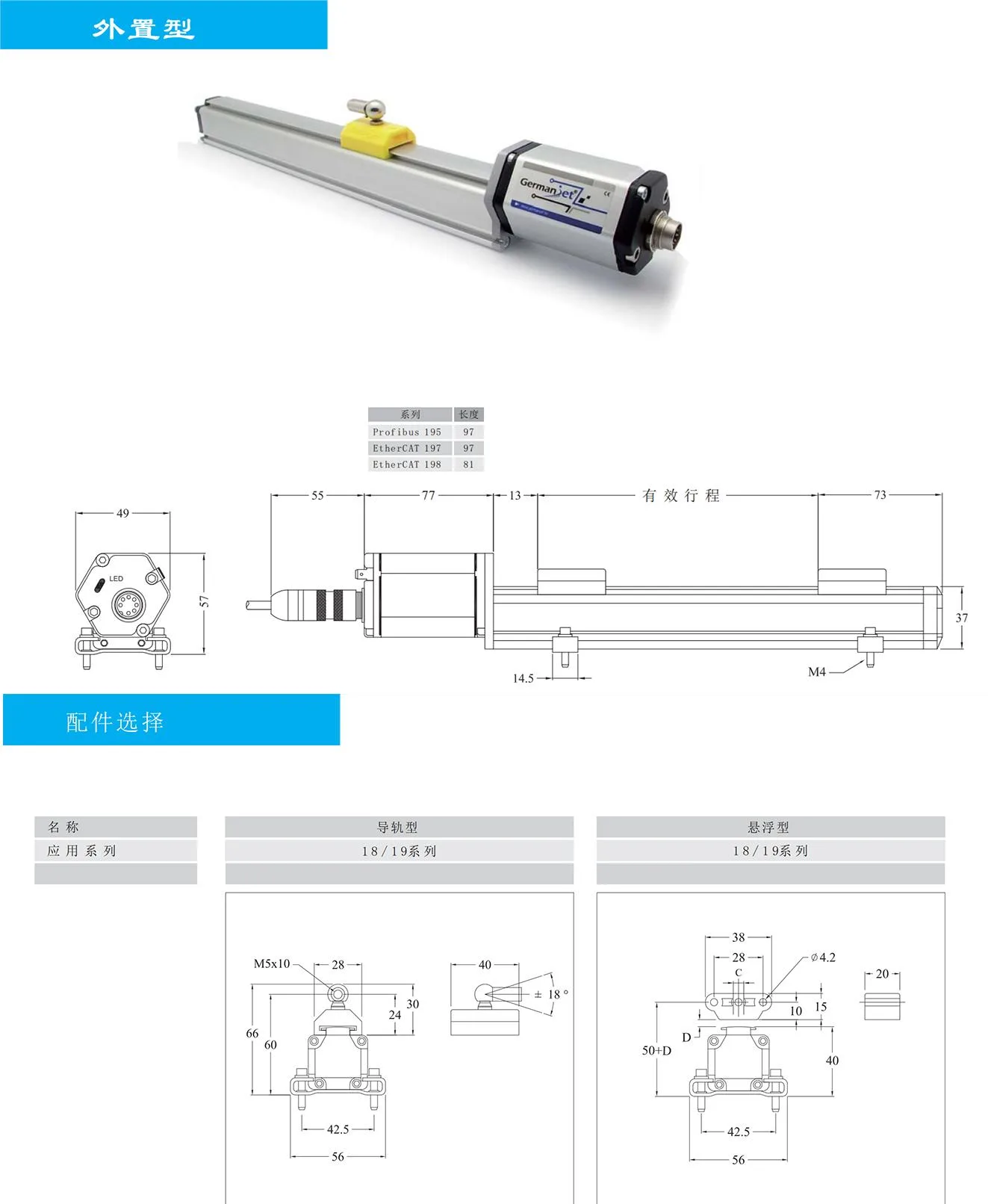

01外置型
| 系列 | 长度 |
|---|---|
| Profibus 195 | 97 |
| EtherCAT 197 | 97 |
| EtherCAT 198 | 81 |
传感器尺寸标注：49、57、55、77、13、有效行程、73、37、14.5、M4。
04配件选择
| 名称 | 导轨型 | 悬浮型 |
|---|---|---|
| 名称 | 导轨型 | 悬浮型 |
| 应用系列 | 18/19系列 | 18/19系列 |
导轨型磁石尺寸标注：M5x10、28、30、24、66、60、42.5、56、40、±18°。
悬浮型磁石尺寸标注：38、φ4.2、20、C、10、15、50+D、D、J、40、42.5、56。
| 订货编号 | 1800951001 | 1800951002 |
|---|---|---|
| 材料 | 塑料 | 塑料 |
| 重量 | 约30g | 约12g |
| 磁块距工作面(D) | 固定 | 0.1-4mm |
| 侧面错位(C) | 固定 | ±8mm |
| 工作温度 | -40至75℃ | -40至75℃ |

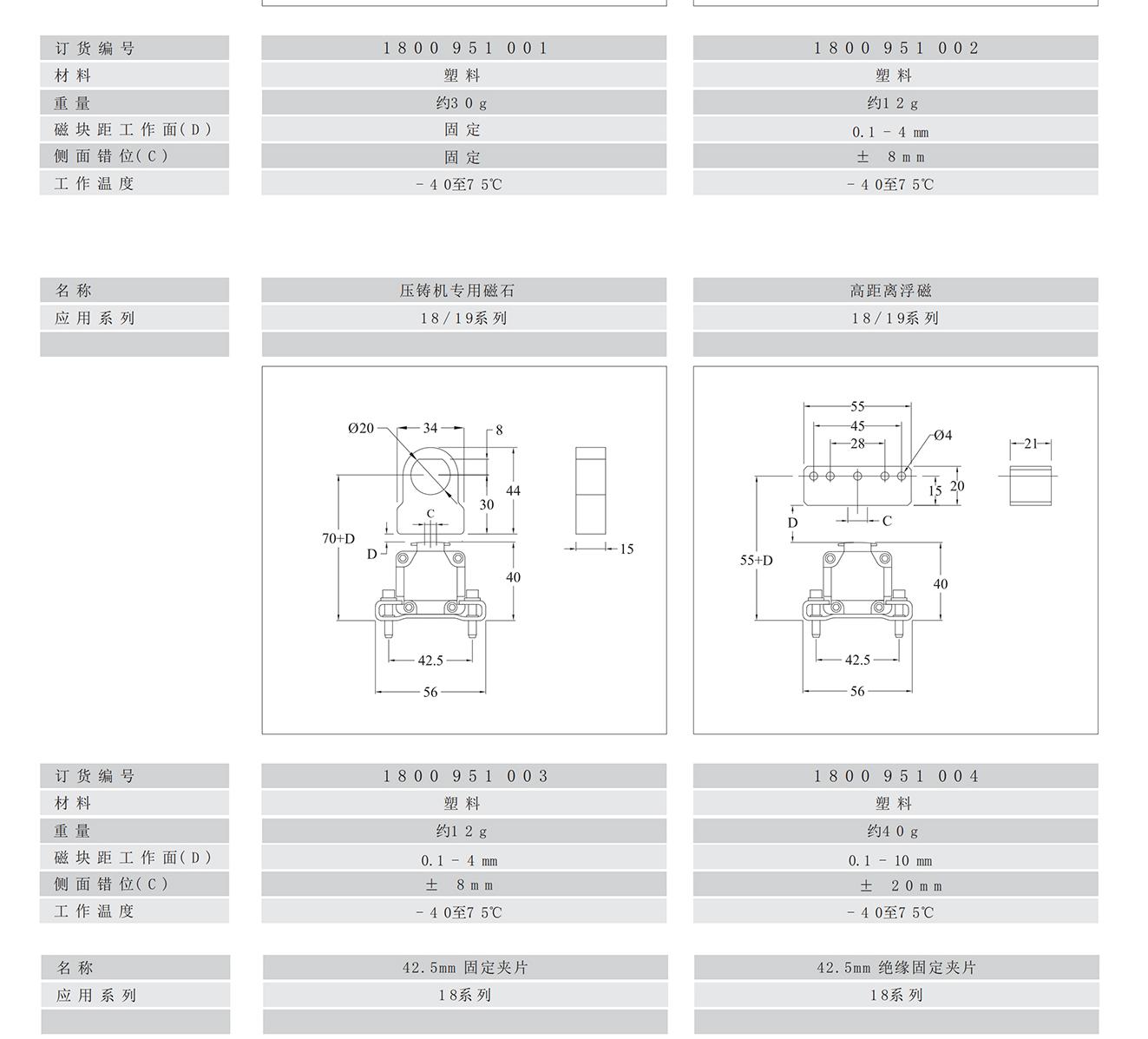

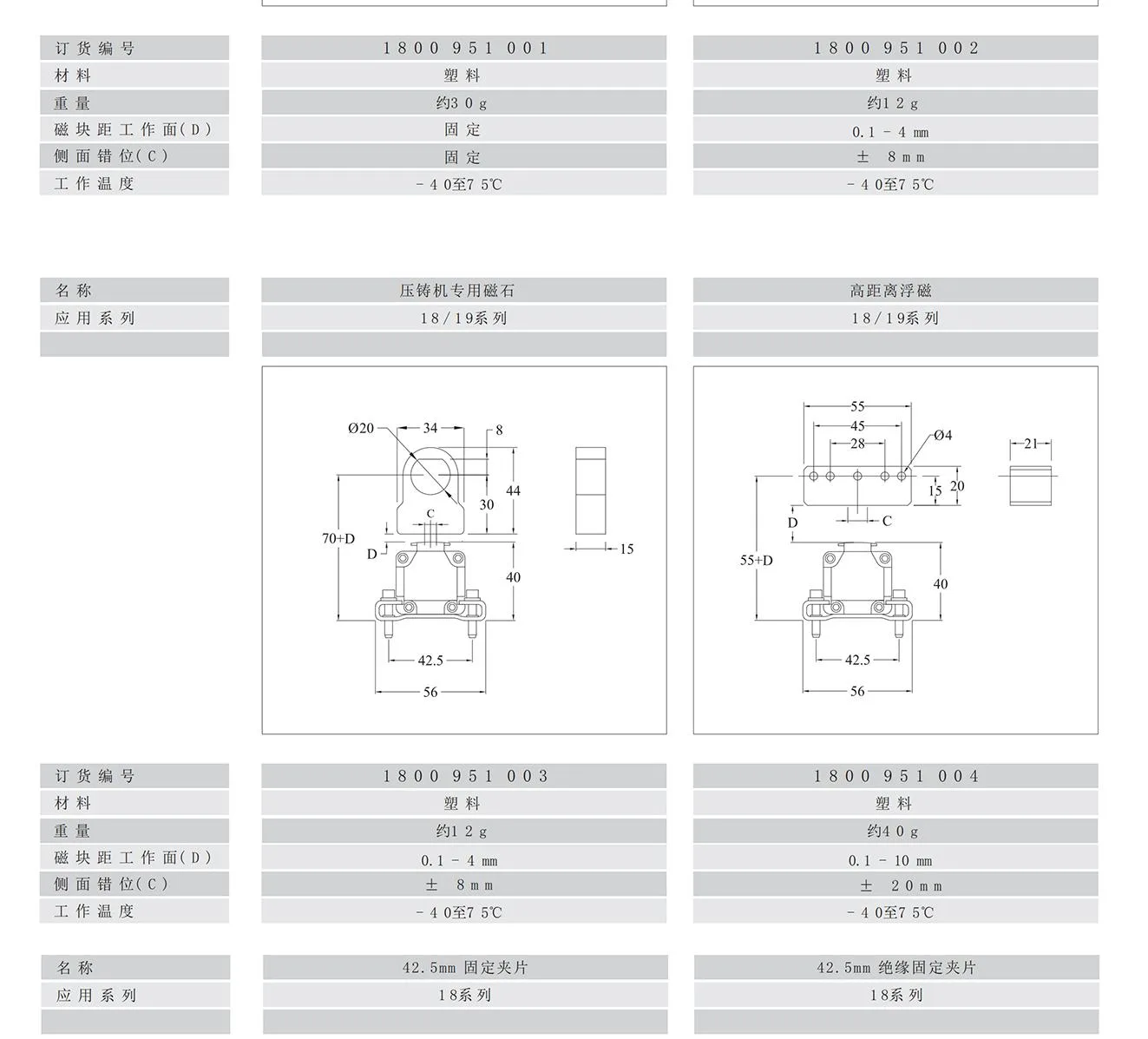

| 名称 | 压铸机专用磁石 | 高距离浮磁 |
|---|---|---|
| 应用系列 | 18/19系列 | 18/19系列 |
压铸机专用磁石尺寸标注：Ø20、34、8、44、30、70+D、D、J、40、42.5、56、15。
高距离浮磁尺寸标注：55、45、28、Ø4、15、20、55+D、D、C、40、42.5、56、21。
| 订货编号 | 1800951003 | 1800951004 |
|---|---|---|
| 材料 | 塑料 | 塑料 |
| 重量 | 约12g | 约40g |
| 磁块距工作面(D) | 0.1-4mm | 0.1-10mm |
| 侧面错位(C) | ±8mm | ±20mm |
| 工作温度 | -40至75℃ | -40至75℃ |

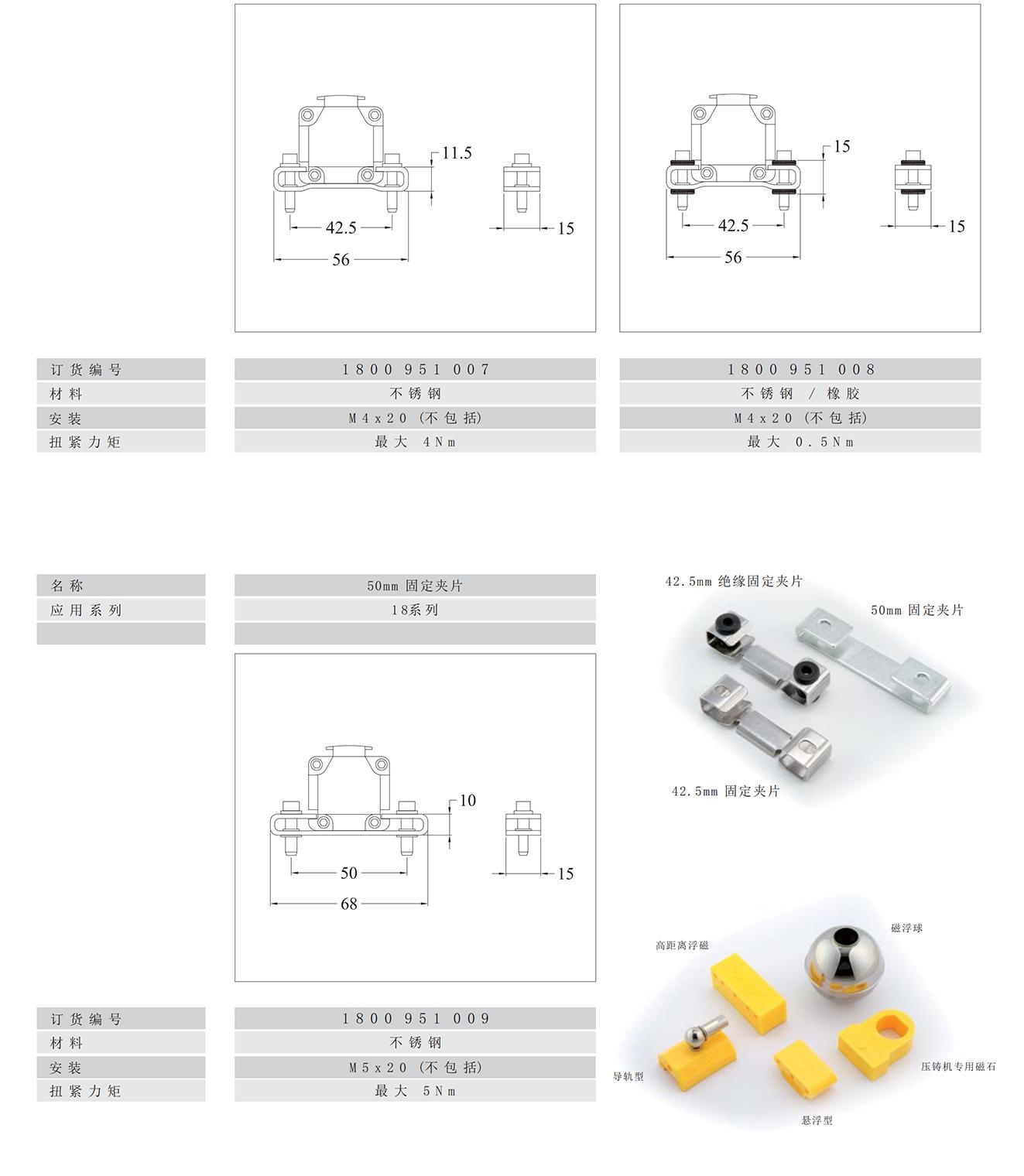

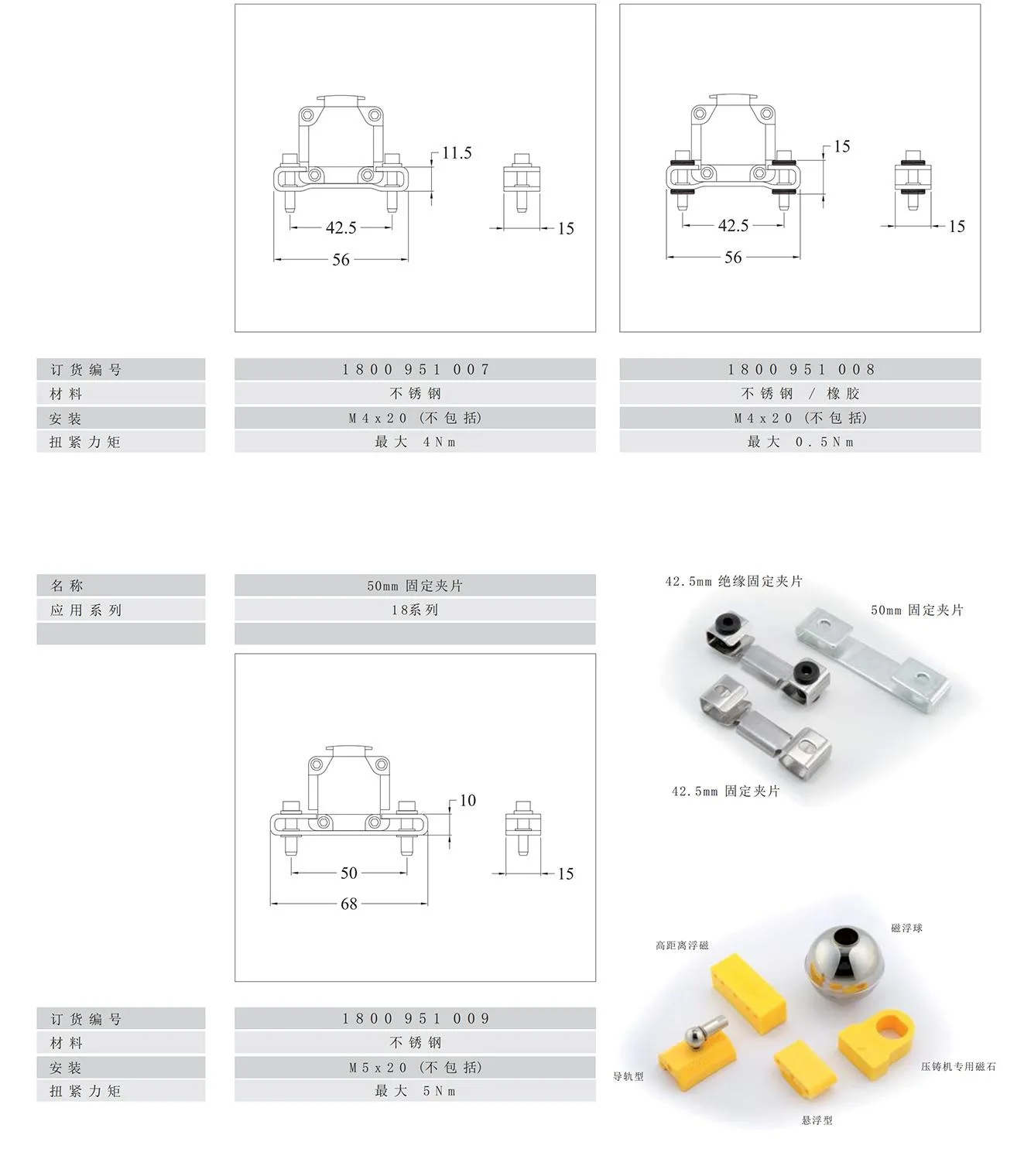

| 名称 | 42.5mm固定夹片 | 42.5mm绝缘固定夹片 |
|---|---|---|
| 应用系列 | 18系列 | 18系列 |
42.5mm固定夹片尺寸标注：11.5、42.5、56、15。
42.5mm绝缘固定夹片尺寸标注：15、42.5、56、15。
| 订货编号 | 1800951007 | 1800951008 |
|---|---|---|
| 材料 | 不锈钢 | 不锈钢/橡胶 |
| 安装 | M4x20（不包括） | M4x20（不包括） |
| 扭紧力矩 | 最大4Nm | 最大0.5Nm |
| 名称 | 50mm固定夹片 |
|---|---|
| 应用系列 | 18系列 |
50mm固定夹片尺寸标注：10、50、68、15。
| 订货编号 | 1800951009 |
|---|---|
| 材料 | 不锈钢 |
| 安装 | M5x20（不包括） |
| 扭紧力矩 | 最大5Nm |
配件实物图标注：42.5mm绝缘固定夹片、50mm固定夹片、42.5mm固定夹片、高距离浮磁、磁浮球、导轨型、悬浮型、压铸机专用磁石。
技术参数（文字整理）
| 结构型式 | 外置型 |
|---|---|
| 电子头长度 | Profibus 195：97mm；EtherCAT 197：97mm；EtherCAT 198：81mm |
| 电子头截面 | 约 49mm × 57mm |
| 型材高度 | 37mm |
| 端部参考尺寸 | 接头约 55mm；过渡约 13mm；末端约 73mm |
| 本体安装 | 底部固定夹片，M4 螺丝 |
| 导轨型滑块 | M5×10，摆角 ±18°；支架孔距 42.5mm，宽 56mm |
| 悬浮型磁铁 | 块宽约 38mm，安装孔 Ø4.2、孔距 28mm |
| 压铸机专用磁石 | 订货号 1800 951 001，塑料，约 30g，工作温度 -40～75℃ |
| 高距离浮磁 | 订货号 1800 951 002，D=0.1～4mm，C=±8mm |
| 42.5mm 固定夹片（不锈钢） | 订货号 1800 951 007，扭紧力矩最大 4Nm（M4×20 不含） |
| 42.5mm 绝缘固定夹片 | 订货号 1800 951 008，扭紧力矩最大 0.5Nm |
| 50mm 固定夹片 | 订货号 1800 951 009，孔距 50mm，扭紧力矩最大 5Nm（M5×20 不含） |
安装与接线要点
- 外置安装使用固定夹片，注意按规定扭紧力矩锁紧；绝缘夹片最大仅 0.5Nm。
- 悬浮型安装需控制磁块距工作面 D 与侧面错位 C。
- 安装螺钉通常不含于配件包装，需另行准备。
常见问题
19系列磁致伸缩位移传感器（P型外置式数字信号） 的测量原理和主要特点是什么？
19 系列 P 型为外置型磁致伸缩位移传感器，铝型材外壳，电子头带 LED 指示，可通过固定夹片外置安装于机械设备。主要特点包括：外置铝型材结构，安装维护方便；支持 Profibus 195、EtherCAT 197/198；电子头带 LED 状态指示。
19系列磁致伸缩位移传感器（P型外置式数字信号） 有哪些主要技术参数？
主要技术参数：结构型式：外置型；电子头长度：Profibus 195：97mm；EtherCAT 197：97mm；EtherCAT 198：81mm；电子头截面：约 49mm × 57mm；型材高度：37mm；端部参考尺寸：接头约 55mm；过渡约 13mm；末端约 73mm。更完整参数请查看上方技术参数表。
19系列磁致伸缩位移传感器（P型外置式数字信号） 有现货吗？
常规型号备有现货，交期快，可直接下单或索取样品。
