19H系列磁致伸缩位移传感器（数字信号内置型）
技术图册与资料
技术参数与规格说明

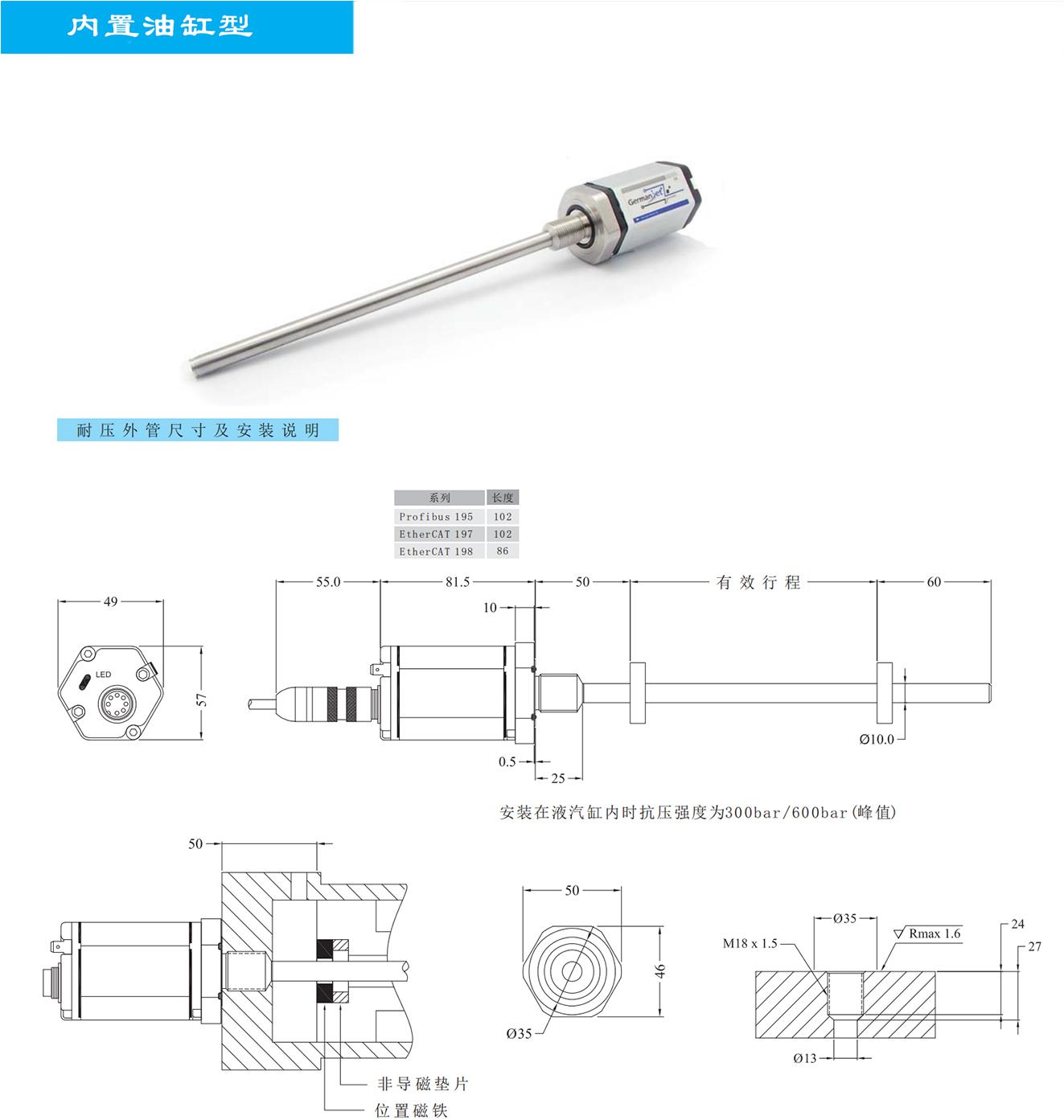

01内置油缸型
02耐压外管尺寸及安装说明
| 系列 | 长度 |
|---|---|
| Profibus 195 | 102 |
| EtherCAT 197 | 102 |
| EtherCAT 198 | 86 |
尺寸标注：49、55.0、81.5、50、有效行程、60、10、0.5、25、Ø10.0；LED指示位置。安装在液压缸内时抗压强度为300bar/600bar (峰值)。
孔位与螺纹尺寸：50、Ø35、46；M18 x 1.5、24、27、Ø13、▽Rmax 1.6。安装组件：非导磁垫片、位置磁铁。

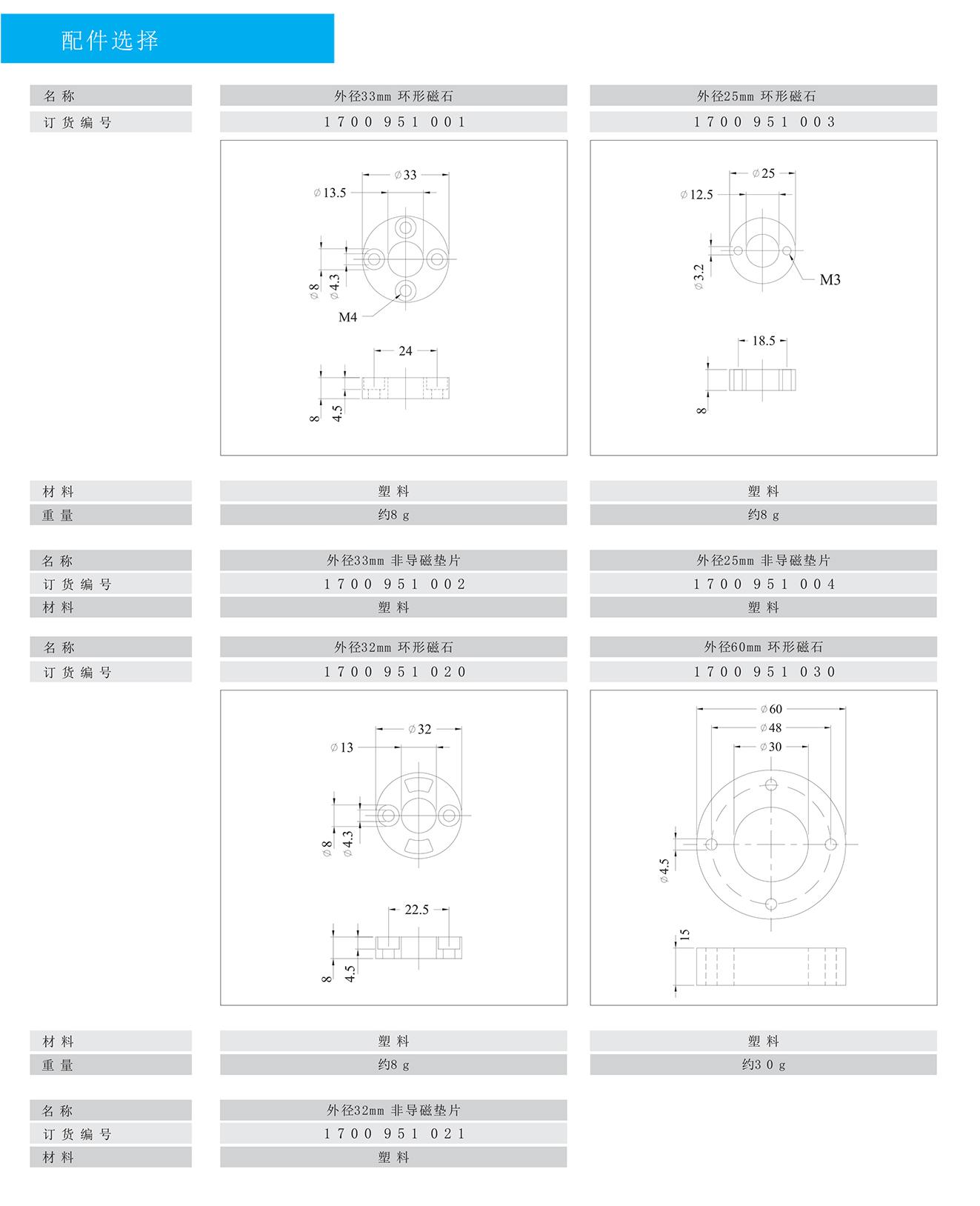

06配件选择
外径33mm 环形磁石
| 订货编号 | 尺寸(mm) | 材料 | 重量 |
|---|---|---|---|
| 1700 951 001 | Ø33, Ø13.5, 8, 4.3, M4, 24, 4.5 | 塑料 | 约8 g |
外径25mm 环形磁石
| 订货编号 | 尺寸(mm) | 材料 | 重量 |
|---|---|---|---|
| 1700 951 003 | Ø25, Ø12.5, 8, 3.2, M3, 18.5 | 塑料 | 约8 g |
外径33mm 非导磁垫片
| 订货编号 | 材料 |
|---|---|
| 1700 951 002 | 塑料 |
外径25mm 非导磁垫片
| 订货编号 | 材料 |
|---|---|
| 1700 951 004 | 塑料 |
外径32mm 环形磁石
| 订货编号 | 尺寸(mm) | 材料 | 重量 |
|---|---|---|---|
| 1700 951 020 | Ø32, Ø13, 8, 4.3, 22.5, 4.5 | 塑料 | 约8 g |
外径60mm 环形磁石
| 订货编号 | 尺寸(mm) | 材料 | 重量 |
|---|---|---|---|
| 1700 951 030 | Ø60, Ø48, Ø30, 4.5, 15 | 塑料 | 约30 g |
外径32mm 非导磁垫片
| 订货编号 | 材料 |
|---|---|
| 1700 951 021 | 塑料 |
技术参数（文字整理）
| 结构型式 | 内置油缸型 |
|---|---|
| 测杆直径 | Ø10.0mm |
| 抗压强度 | 安装于液汽缸内 300bar / 峰值 600bar |
| 安装螺纹 | M18×1.5（螺纹段约 25mm） |
| 电子头长度 | Profibus 195：102mm；EtherCAT 197：102mm；EtherCAT 198：86mm |
| 电子头截面 | 约 49mm × 57mm（六角法兰） |
| 法兰厚度 | 10mm |
| 死区 | 测杆末端约 60mm |
| 油缸盖加工 | 沉孔 Ø35mm，通孔 Ø13mm，螺纹深度 24～27mm，密封面 Rmax 1.6 |
| 环形磁石（示例） | Ø33 / Ø25 / Ø32 / Ø60mm（订货号 1700 951 001/003/020/030 等） |
安装与接线要点
- 安装需配合位置磁铁与非导磁垫片；油缸盖按图纸预留 M18×1.5 螺纹与 Ø35mm 平面。
- 环形磁石固定螺钉建议使用非导磁材料。
