12系列磁致伸缩位移传感器（外置式杆型）
12 系列磁悬浮位移传感器专为壁厚控制伺服油缸设计，可直接安装在壁厚控制油缸顶端。
采用非接触式磁悬浮测量技术，提供高精准、直接的绝对值位移输出，消除机械磨损误差。
电子部分可达 IP65，正确接插后可达 IP67；常用 DIN43650 油制插头或 D60 航空接头，接线方便，免定期维护即可保持重复输出精度。
- ✓ 专为壁厚控制伺服油缸顶端安装设计
- ✓ 非接触磁致伸缩测量，无磨损
- ✓ 支持 0-10V / 10-0V 双电压输出
- ✓ 可选数码模拟电压/电流输出（订货号 121）
- ✓ 更新时间可达 0.2ms
- ✓ 防护 IP65/IP67，工作温度 -40℃～75℃
技术图册与资料
技术参数与规格说明

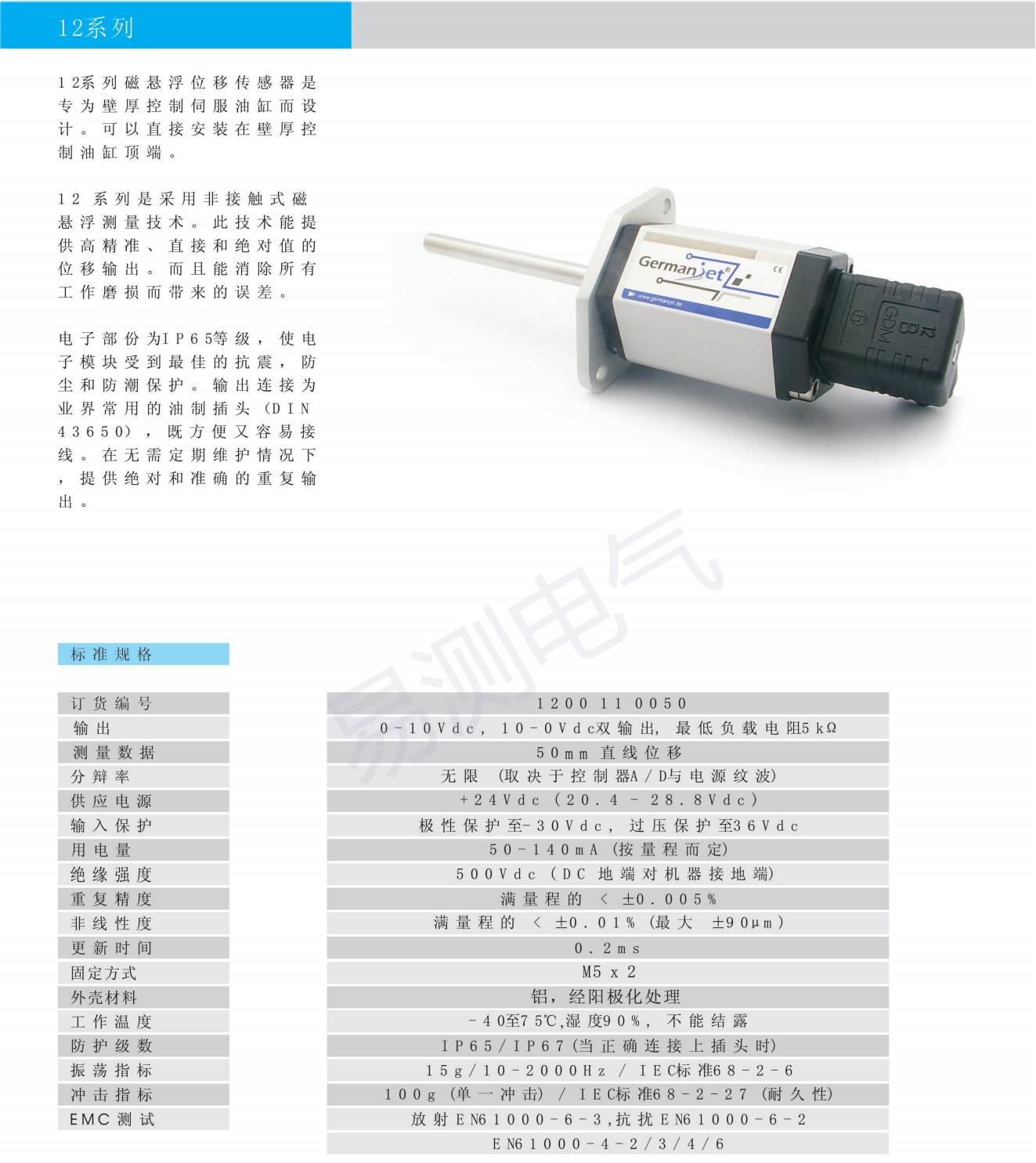

0112系列
12系列磁悬浮位移传感器是专为壁厚控制伺服油缸而设计。可以直接安装在壁厚控制油缸顶端。
12系列是采用非接触式磁悬浮测量技术。此技术能提供高精准、直接和绝对值的位移输出。而且能消除所有工作磨损而带来的误差。
电子部份为IP65等级，使电子模块受到最佳的抗震，防尘和防潮保护。输出连接为业界常用的油制插头（DIN 43650），既方便又容易接线。在无需定期维护情况下，提供绝对和准确的重复输出。
标准规格
| 项目 | 参数 |
|---|---|
| 订货编号 | 1 2 0 0 1 1 0 0 5 0 |
| 输出 | 0-10Vdc，10-0Vdc双输出，最低负载电阻5kΩ |
| 测量数据 | 50mm 直线位移 |
| 分辨率 | 无限（取决于控制器A/D与电源纹波） |
| 供应电源 | +24Vdc（20.4 - 28.8Vdc） |
| 输入保护 | 极性保护至-30Vdc，过压保护至36Vdc |
| 用电量 | 50-140mA（按量程而定） |
| 绝缘强度 | 500Vdc（DC地端对机器接地端） |
| 重复精度 | 满量程的＜±0.005% |
| 非线性度 | 满量程的＜±0.01%（最大 ±90μm） |
| 更新时间 | 0.2ms |
| 固定方式 | M5 x 2 |
| 外壳材料 | 铝，经阳极化处理 |
| 工作温度 | -40至75℃，湿度90%，不能结露 |
| 防护级数 | IP65/IP67（当正确连接上插头时） |
| 振荡指标 | 15g/10-2000Hz / IEC标准68-2-6 |
| 冲击指标 | 100g（单一冲击）/ IEC标准68-2-27（耐久性） |
| EMC测试 | 放射 EN61000-6-3，扰扰 EN61000-6-2 / EN61000-4-2/3/4/6 |

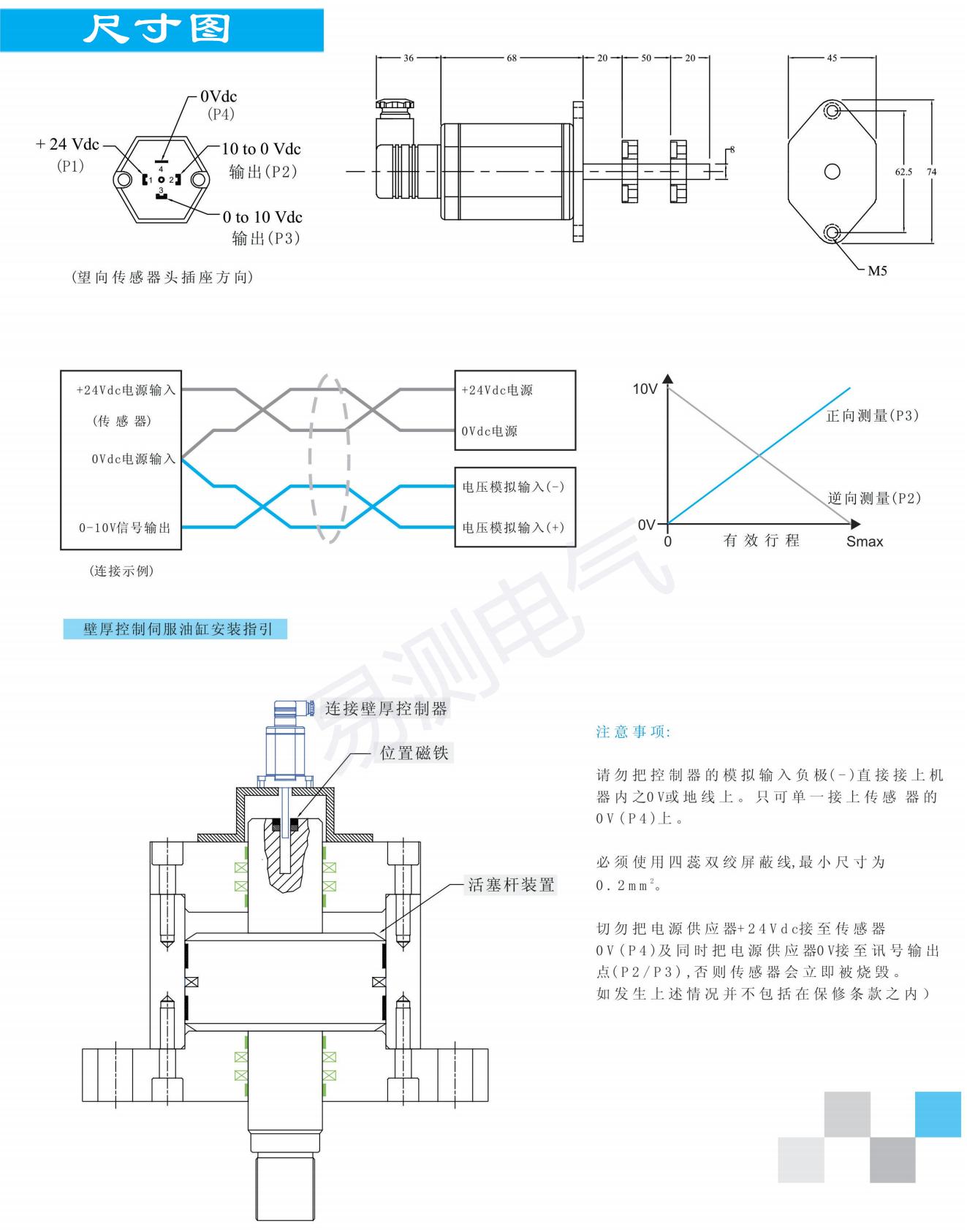

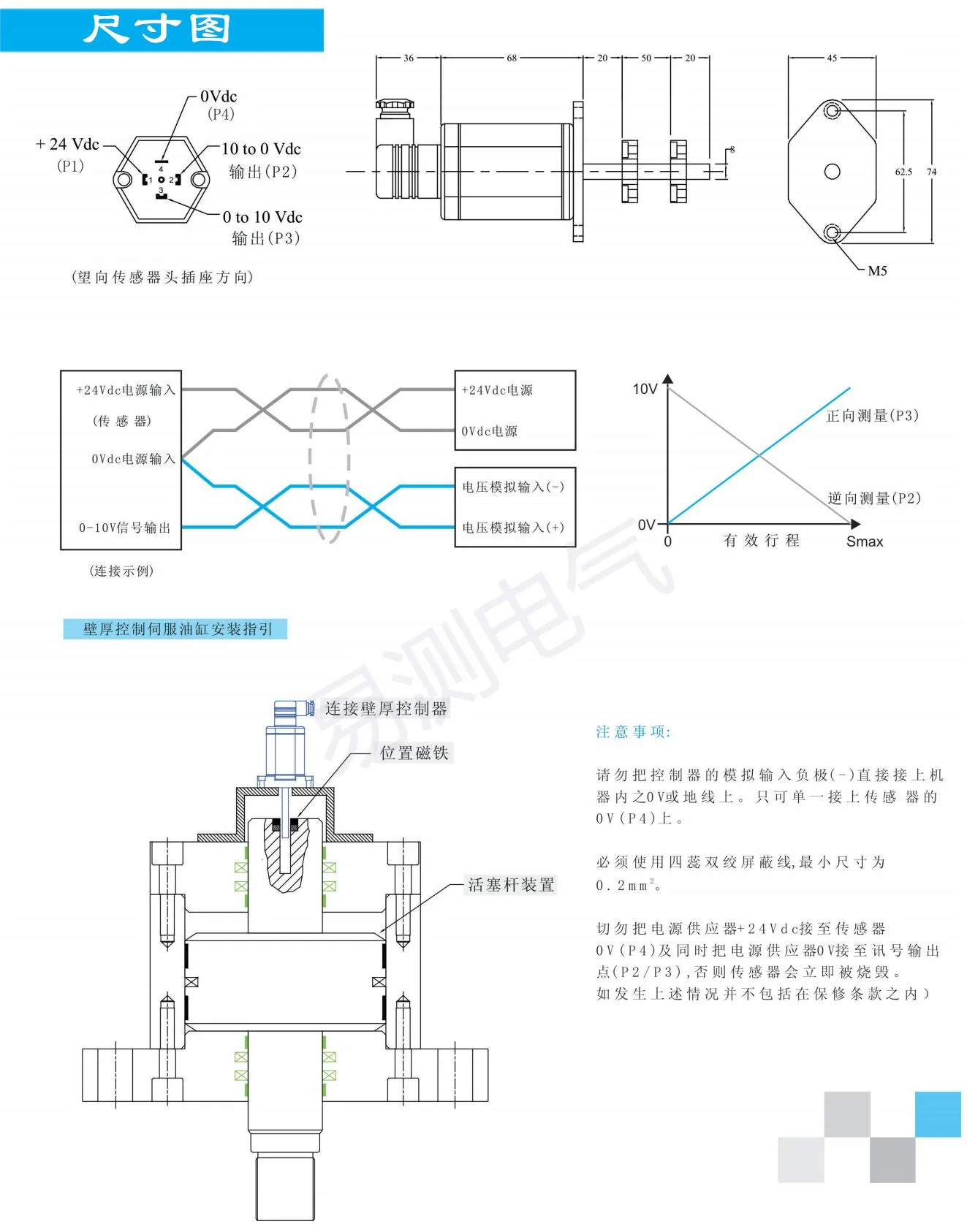

07尺寸图
插座方向（望向传感器头插座方向）
- +24 Vdc (P1)
- 0Vdc (P4)
- 10 to 0 Vdc 输出 (P2)
- 0 to 10 Vdc 输出 (P3)
外形尺寸：36、68、20、50、20、45、62.5、74、M5（端面安装孔M5）
连接示例（+24Vdc电源输入）
| 传感器端 | 控制器端 |
|---|---|
| +24Vdc电源输入（传感器） | +24Vdc电源 |
| 0Vdc电源输入 | 0Vdc电源 |
| 0-10V信号输出 | 电压模拟输入(-) |
| 电压模拟输入(+) |
输出特性图
- 正向测量 (P3) 输出 0V→10V
- 逆向测量 (P2) 输出 10V→0V
- 横轴：有效行程 0 到 Smax
15壁厚控制伺服油缸安装指引
- 连接壁厚控制器
- 位置磁铁
- 活塞杆装置
注意事项
请勿把控制器的模拟输入负极(-)直接接上机器内≥0V或地线上。只可单一接上传感器的0V (P4)上。
必须使用四蕊双绞屏蔽线，最小尺寸为0.2mm²。
切勿把电源供应器+24Vdc接至传感器0V (P4)及同时把电源供应器0V接至讯号输出点(P2/P3)，否则传感器会立即被烧毁。如发生上述情况并不包括在保修条款之内

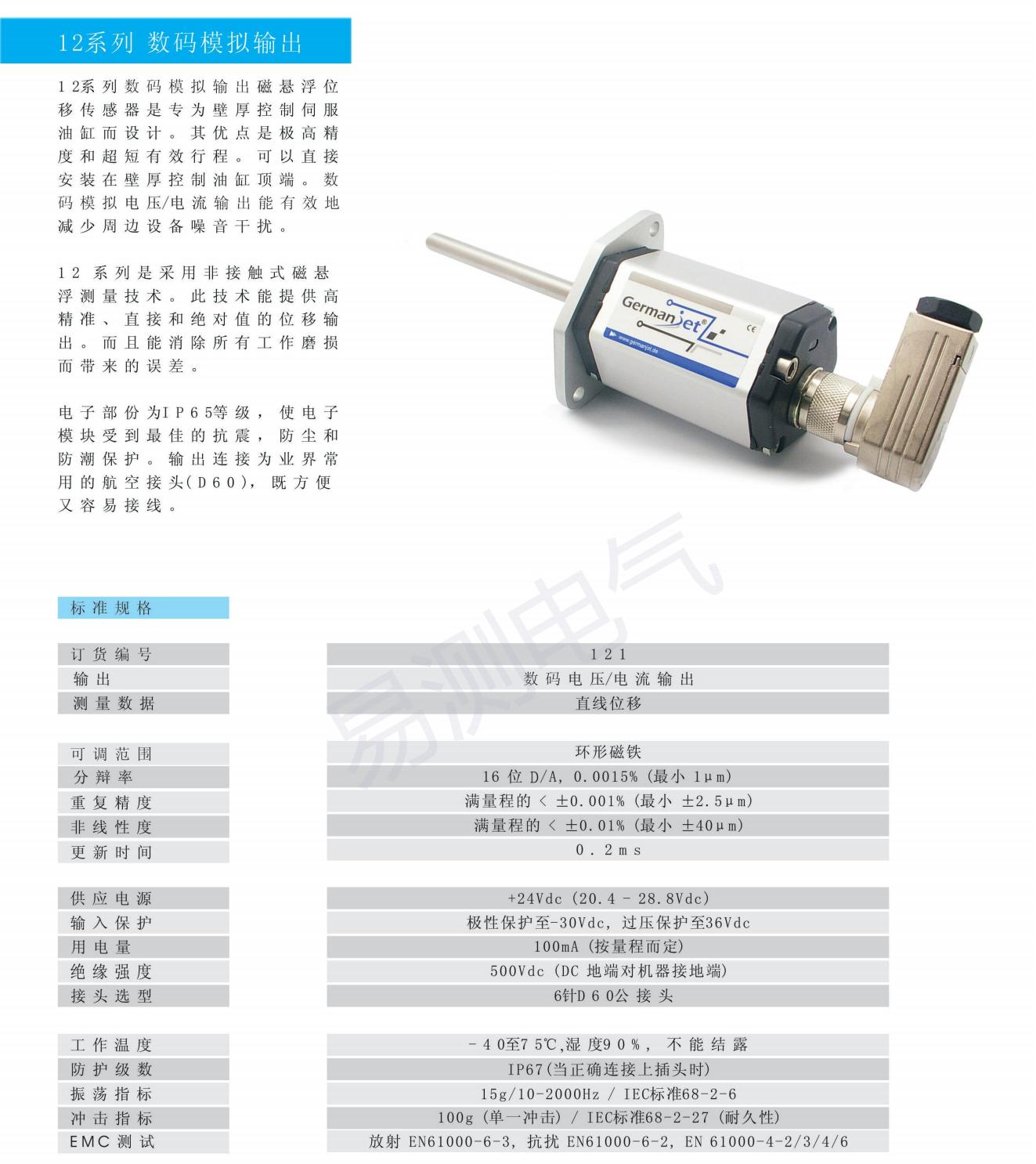

2112系列 数码模拟输出
12系列数码模拟输出磁悬浮位移传感器是专为壁厚控制伺服油缸而设计。其优点是极高精度和超短有效行程。可以直接安装在壁厚控制油缸顶端。数码模拟电压/电流输出能有效地减少周边设备噪音干扰。
电子部份为IP65等级，使电子模块受到最佳的抗震，防尘和防潮保护。输出连接为业界常用的航空接头(D60)，既方便又容易接线。
| 项目 | 参数 |
|---|---|
| 订货编号 | 1 2 1 |
| 输出 | 数码电压电流输出 |
| 测量数据 | 直线位移 |
| 可调范围 | 环形磁铁 |
| 分辨率 | 16位D/A, 0.0015%（最小1μm） |
| 重复精度 | 满量程的＜±0.001%（最小±2.5μm） |
| 非线性度 | 满量程的＜±0.01%（最小±40μm） |
| 更新时间 | 0.2ms |
| 供应电源 | +24Vdc（20.4 - 28.8Vdc） |
| 输入保护 | 极性保护至-30Vdc，过压保护至36Vdc |
| 用电量 | 100mA（按量程所定） |
| 绝缘强度 | 500Vdc（DC地端对机器接地端） |
| 接头选型 | 6针D60接头 |
| 工作温度 | -40至75℃，湿度90%，不能结露 |
| 防护级数 | IP67（当正确连接上插头时） |
| 振荡指标 | 15g/10-2000Hz / IEC标准68-2-6 |
| 冲击指标 | 100g（单一冲击）/ IEC标准68-2-27（耐久性） |
| EMC测试 | 放射 EN61000-6-3，扰扰 EN61000-6-2, EN 61000-4-2/3/4/6 |

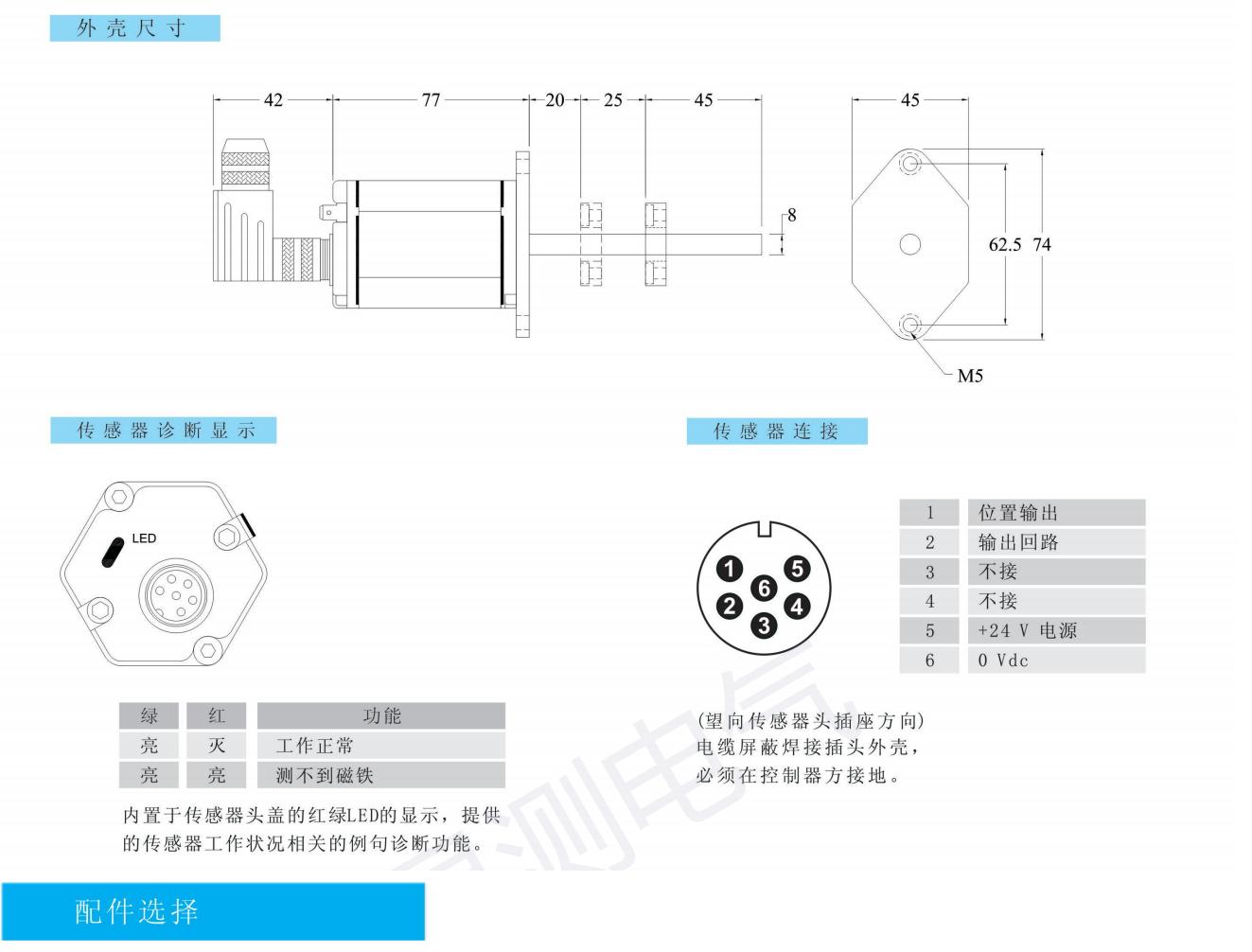

25外壳尺寸
外形尺寸标注：42、77、20、25、45、45、62.5、74、M5（端面安装孔M5），电子仓Φ8
27传感器诊断显示
LED状态
| 绿 | 红 | 功能 |
|---|---|---|
| 亮 | 灭 | 工作正常 |
| 亮 | 亮 | 测不到磁铁 |
内置于传感器头盖的红绿LED的显示，提供传感器工作状况相关的例句诊断功能。
31传感器连接
| 引脚 | 定义 |
|---|---|
| 1 | 位置输出 |
| 2 | 输出回路 |
| 3 | 不接 |
| 4 | 不接 |
| 5 | +24 V 电源 |
| 6 | 0 Vdc |
望向传感器头插座方向；电缆屏蔽焊接插头外壳，必须在控制器方接地。

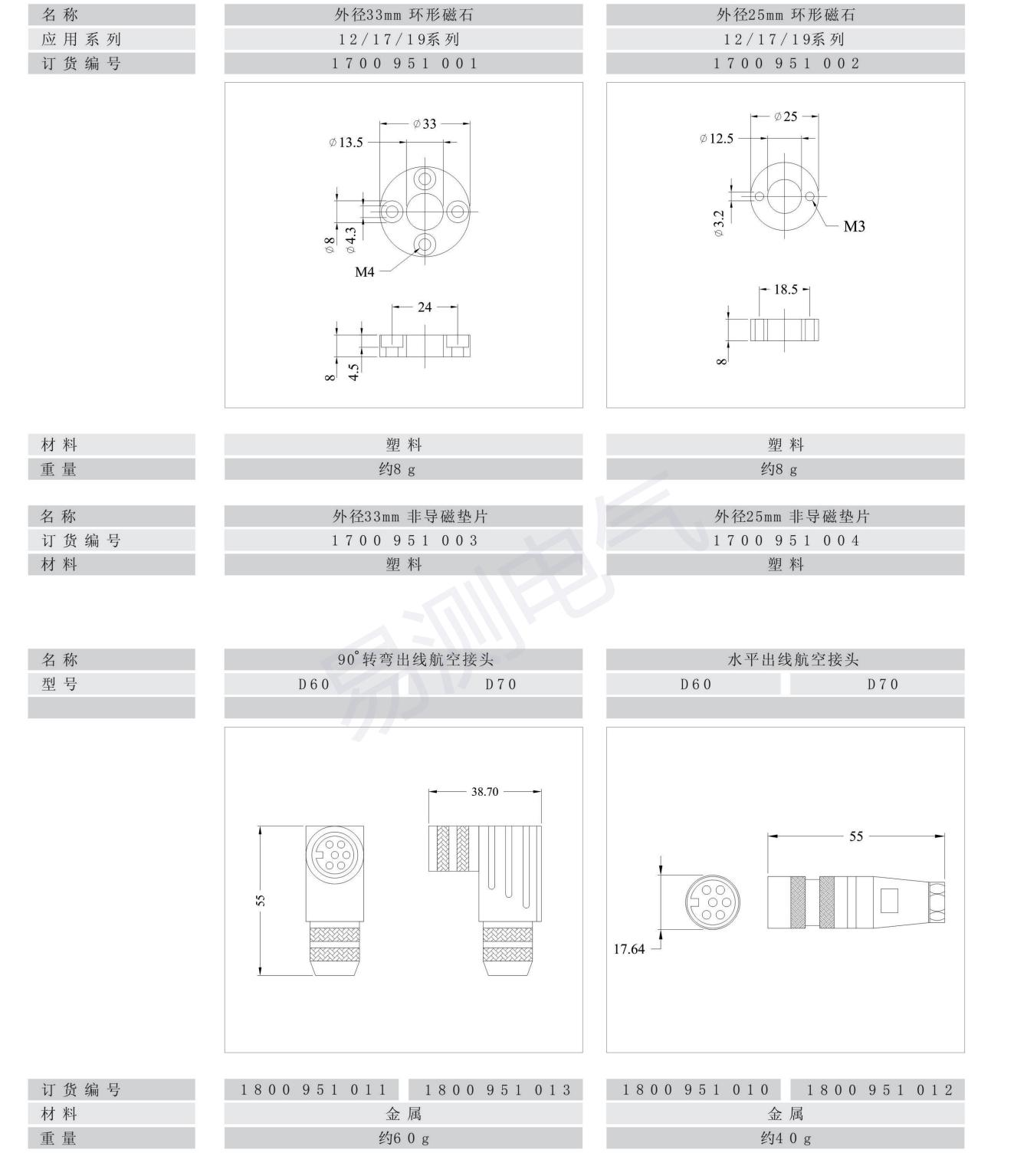

34配件选择
35配件 - 环形磁石
外径33mm 环形磁石
| 项目 | 参数 |
|---|---|
| 名称 | 外径33mm 环形磁石 |
| 应用系列 | 12/17/19系列 |
| 订货编号 | 1 7 0 0 9 5 1 0 0 1 |
| 材料 | 塑料 |
| 重量 | 约8 g |
尺寸标注：Ø33、Ø13.5、Ø8、4.3、24、8、4.5、M4
外径25mm 环形磁石
| 项目 | 参数 |
|---|---|
| 名称 | 外径25mm 环形磁石 |
| 应用系列 | 12/17/19系列 |
| 订货编号 | 1 7 0 0 9 5 1 0 0 2 |
| 材料 | 塑料 |
| 重量 | 约8 g |
尺寸标注：Ø25、Ø12.5、Ø3.2、18.5、8、M3
42非导磁垫片
外径33mm 非导磁垫片
| 项目 | 参数 |
|---|---|
| 名称 | 外径33mm 非导磁垫片 |
| 订货编号 | 1 7 0 0 9 5 1 0 0 3 |
| 材料 | 塑料 |
外径25mm 非导磁垫片
| 项目 | 参数 |
|---|---|
| 名称 | 外径25mm 非导磁垫片 |
| 订货编号 | 1 7 0 0 9 5 1 0 0 4 |
| 材料 | 塑料 |
47航空接头
90°转弯出线航空接头
| 项目 | 参数 |
|---|---|
| 名称 | 90°转弯出线航空接头 |
| 型号 | D60 / D70 |
| 订货编号 | 1 8 0 0 9 5 1 0 1 1 / 1 8 0 0 9 5 1 0 1 3 |
| 材料 | 金属 |
| 重量 | 约60 g |
尺寸标注：38.70、55
水平出线航空接头
| 项目 | 参数 |
|---|---|
| 名称 | 水平出线航空接头 |
| 型号 | D60 / D70 |
| 订货编号 | 1 8 0 0 9 5 1 0 1 0 / 1 8 0 0 9 5 1 0 1 2 |
| 材料 | 金属 |
| 重量 | 约40 g |
尺寸标注：55、17.64

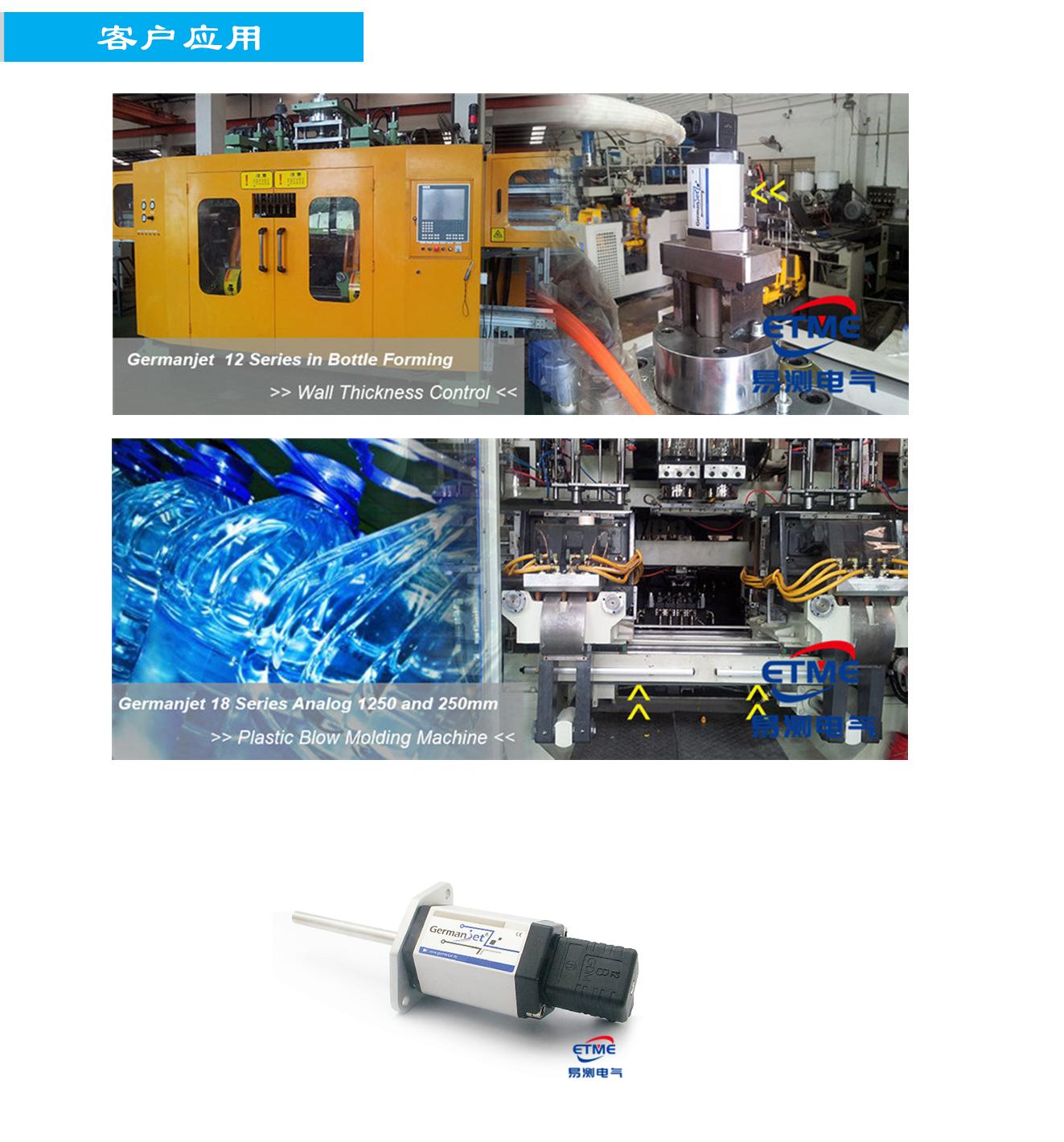

54客户应用
应用场景一
Germanjet 12 Series in Bottle Forming >> Wall Thickness Control <<
应用场景二
Germanjet 18 Series Analog 1250 and 250mm >> Plastic Blow Molding Machine <<
技术参数（文字整理）
| 订货编号（电压示例） | 1200 11 0050 |
|---|---|
| 电压输出 | 0-10Vdc / 10-0Vdc 双输出，最低负载电阻 5kΩ |
| 测量数据（示例） | 50mm 直线位移 |
| 分辨率（模拟） | 无限（取决于控制器 A/D 与电源纹波） |
| 订货编号（数码模拟） | 121 |
| 数码模拟输出 | 数码电压/电流输出；分辨率 16 位 D/A，0.0015%（最小 1μm） |
| 重复精度（数码模拟） | < ±0.001% FS（最小 ±2.5μm） |
| 非线性度（数码模拟） | < ±0.01% FS（最小 ±40μm） |
| 重复精度（模拟） | < ±0.005% FS |
| 非线性度（模拟） | < ±0.01% FS（最大 ±90μm） |
| 更新时间 | 0.2ms |
| 供应电源 | +24Vdc（20.4～28.8Vdc） |
| 输入保护 | 极性保护至 -30Vdc，过压保护至 36Vdc |
| 用电量 | 50～140mA（按量程）；数码模拟约 100mA |
| 绝缘强度 | 500Vdc（DC 地端对机器接地端） |
| 固定方式 | M5×2 |
| 接头选型 | DIN43650 四针 / 6 针 D60 公接头（视型号） |
| 外壳材料 | 铝，经阳极化处理 |
| 工作温度 | -40℃～75℃，湿度 90%，不能结露 |
| 防护等级 | IP65 / IP67（正确连接插头时） |
| 振荡 / 冲击 | 15g（10-2000Hz，IEC 68-2-6）/ 100g（IEC 68-2-27） |
| EMC | 放射 EN61000-6-3，抗扰 EN61000-6-2、EN61000-4-2/3/4/6 |
安装与接线要点
- 四针插座：P1 +24Vdc、P2 10-0V（逆向）、P3 0-10V（正向）、P4 0Vdc。
- 控制器模拟输入负极只能接传感器 0V（P4），不可接机器公共地。
- 使用四芯双绞屏蔽线，截面积 ≥0.2mm²；严禁电源与信号脚接反，否则立即烧毁且不保修。
- 法兰安装孔距约 62.5mm，使用 M5 螺钉固定于壁厚控制油缸顶端。
