Start/Stop信号转模拟量模块
技术图册与资料
技术参数与规格说明

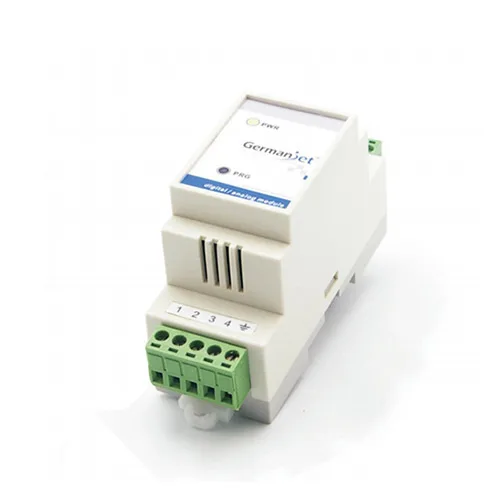

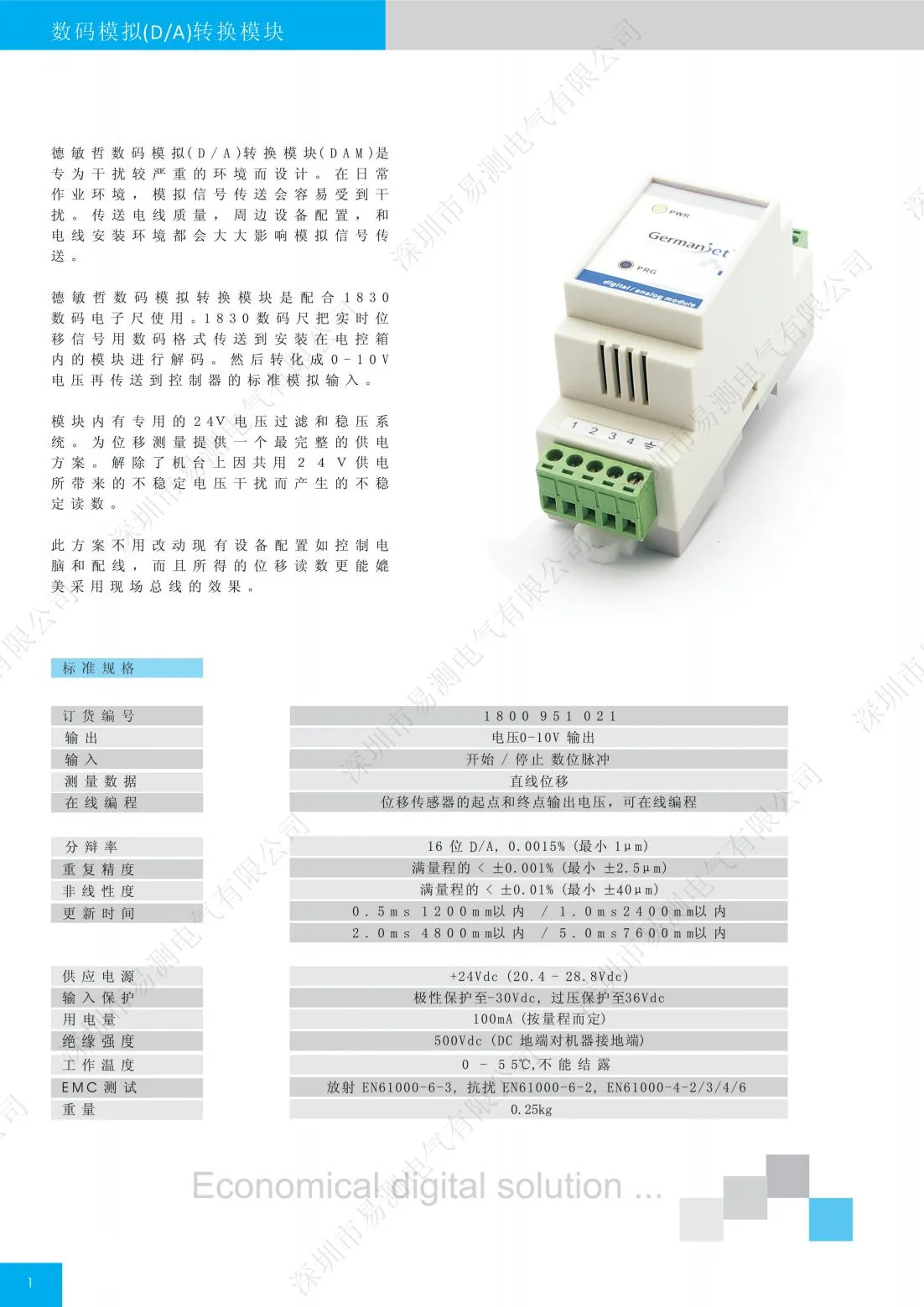

01数码模拟（D/A）转换模块
德敏哲数码模拟（D/A）转换模块（DAM）是专为干扰较严重的环境而设计。在日常作业环境，模拟信号传送会容易受到干扰。传送电线质量、周边设备配置和电线安装环境都会大大影响模拟信号传送。
德敏哲数码模拟转换模块是配合1830数码电子尺使用。1830数码尺把实时位移信号用数码格式传送到安装在电控箱内的模块进行解码，然后转化成0-10V电压再传送到控制器的标准模拟输入。
模块内有专用的24V电压过滤和稳压系统，为位移测量提供一个最完整的供电方案，解除了在机台上因共用24V供电所带来的不稳定电压干扰而产生的不稳定读数。
此方案不用改动现有设备配置如控制电脑和配线，而且所得的位移读数更能媲美采用现场总线的效果。
标准规格
| 项目 | 参数 |
|---|---|
| 订货编号 | 1800 951 021 |
| 输出 | 电压0-10V输出 |
| 输入 | 开始/停止数位脉冲 |
| 测量数据 | 直线位移 |
| 在线编程 | 位移传感器的起点和终点输出电压，可在线编程 |
| 分辨率 | 16位D/A，0.0015%（最小1μm） |
| 重复精度 | 满量程的<±0.001%（最小±2.5μm） |
| 非线性度 | 满量程的<±0.01%（最小±40μm） |
| 更新时间 | 0.5ms 1200mm以内 / 1.0ms 2400mm以内 / 2.0ms 4800mm以内 / 5.0ms 7600mm以内 |
| 供应电源 | +24Vdc（20.4 - 28.8Vdc） |
| 输入保护 | 极性保护至-30Vdc，过压保护至36Vdc |
| 用电量 | 100mA（按量程而定） |
| 绝缘强度 | 500Vdc（DC地端对机器接地端） |
| 工作温度 | 0 - 55℃，不能结露 |
| EMC测试 | 放射EN61000-6-3，抗扰EN61000-6-2，EN61000-4-2/3/4/6 |
| 重量 | 0.25kg |

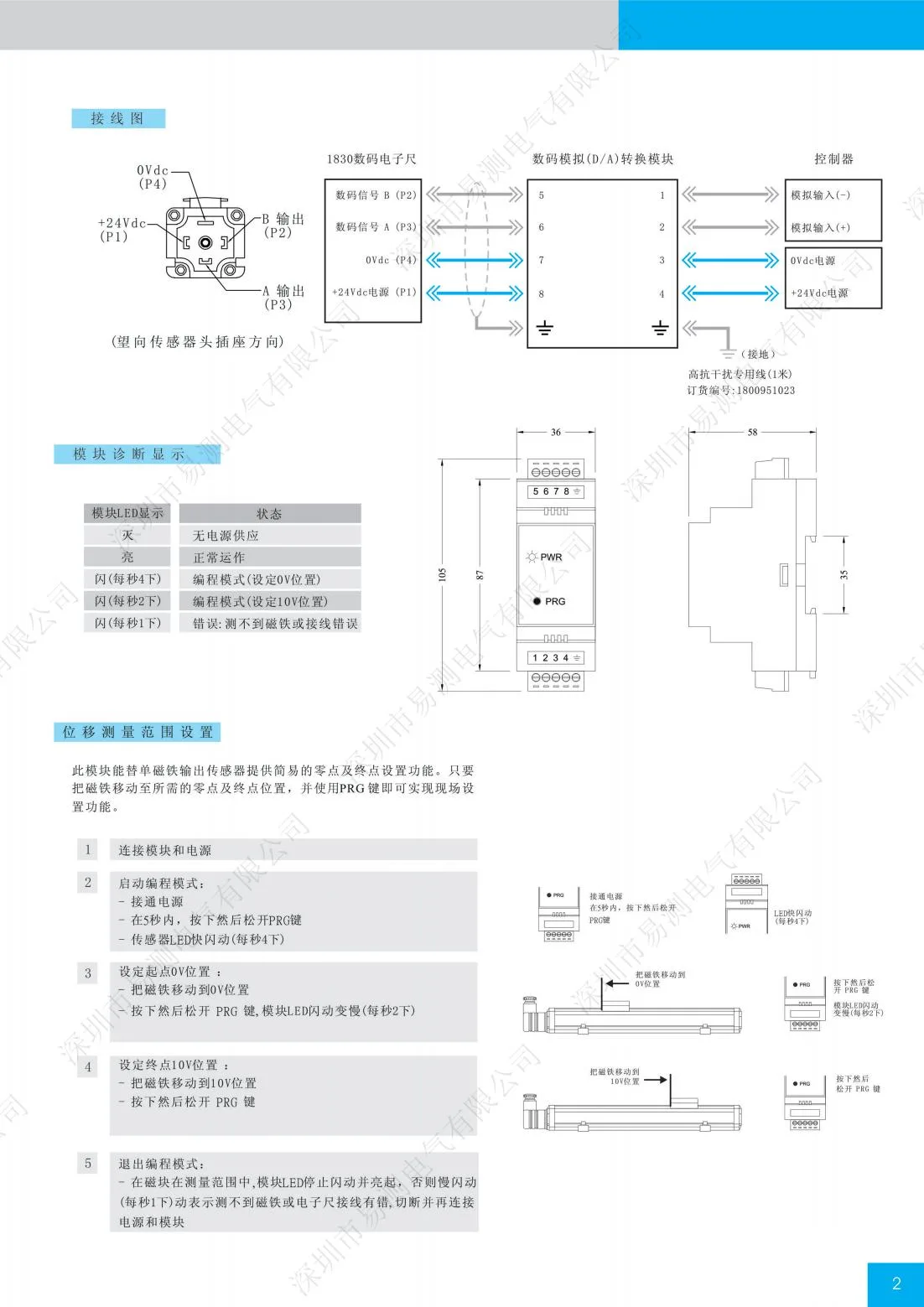

08数码模拟（D/A）转换模块接线与设置
接线图
1830数码电子尺接口：0Vdc（P4）、+24Vdc（P1）、B输出（P2）、A输出（P3），望向传感器头插座方向。模块接线端子1-4接控制器模拟输入（-）、模拟输入（+）、0Vdc电源、+24Vdc电源；端子5-8接数码信号B（P2）、数码信号A（P3）、0Vdc（P4）、+24Vdc电源（P1）。接地使用高抗干扰专用线（1米），订货编号：1800951023。
模块诊断显示
| 模块LED显示 | 状态 |
|---|---|
| 灭 | 无电源供应 |
| 亮 | 正常运作 |
| 闪（每秒4下） | 编程模式（设定0V位置） |
| 闪（每秒2下） | 编程模式（设定10V位置） |
| 闪（每秒1下） | 错误：测不到磁铁或接线错误 |
模块尺寸（单位mm）：36×90×58，安装深度35。
位移测量范围设置
此模块能替单磁铁输出传感器提供简易的零点及终点设置功能。只要把磁铁移动至所需的零点及终点位置，并使用PRG键即可实现现场设置功能。
- 1连接模块和电源
- 2启动编程模式：接通电源；在5秒内，按下然后松开PRG键；传感器LED快闪动（每秒4下）
- 3设定起点0V位置：把磁铁移动到0V位置；按下然后松开PRG键，模块LED闪动变慢（每秒2下）
- 4设定终点10V位置：把磁铁移动到10V位置；按下然后松开PRG键
- 5退出编程模式：在磁铁在测量范围中，模块LED停止闪动并亮起，否则慢闪动（每秒1下）表示测不到磁铁或电子尺接线有错，切断并再连接电源和模块
技术参数（文字整理）
| 订货编号 | 1800 951 021 |
|---|---|
| 输出 | 电压0-10V输出 |
| 输入 | 开始/停止数位脉冲 |
| 测量数据 | 直线位移 |
| 在线编程 | 位移传感器的起点和终点输出电压，可在线编程 |
| 分辨率 | 16位D/A，0.0015%（最小1μm） |
| 重复精度 | 满量程的<±0.001%（最小±2.5μm） |
| 非线性度 | 满量程的<±0.01%（最小±40μm） |
| 更新时间 | 0.5ms 1200mm以内 / 1.0ms 2400mm以内 / 2.0ms 4800mm以内 / 5.0ms 7600mm以内 |
| 供应电源 | +24Vdc（20.4 - 28.8Vdc） |
| 输入保护 | 极性保护至-30Vdc，过压保护至36Vdc |
| 用电量 | 100mA（按量程而定） |
| 绝缘强度 | 500Vdc（DC地端对机器接地端） |
| 工作温度 | 0 - 55℃，不能结露 |
| EMC测试 | 放射EN61000-6-3，抗扰EN61000-6-2，EN61000-4-2/3/4/6 |
| 重量 | 0.25kg |
常见问题
Start/Stop信号转模拟量模块 的测量原理和主要特点是什么？
Germanjet 德敏哲数码模拟（D/A）转换模块 1800951021 配合 1830 数码电子尺使用，把 Start/Stop 位移信号转为 0-10V 模拟量。主要特点包括：Start/Stop 信号转 0-10V 模拟量输出；内置 24V 稳压；适合干扰较大的车间环境。
Start/Stop信号转模拟量模块 有哪些主要技术参数？
主要技术参数：订货编号：1800 951 021；输出：电压0-10V输出；输入：开始/停止数位脉冲；测量数据：直线位移；在线编程：位移传感器的起点和终点输出电压，可在线编程。更完整参数请查看上方技术参数表。
