用CANopen磁致伸缩位移传感器的现场，经常会遇到一种情况：数字信号，按理说比模拟量抗干扰，结果读数跳得比模拟量还厉害，甚至通讯中断。原理上数字信号确实抗干扰更强，但前提是细节处理到位。细节没做好，数字信号反而更容易出问题，而且不好查。
为什么数字信号也会跳
数字信号靠电平高低来传"0"和"1"，现场干扰如果强到把电平打翻，一个bit读错，数据就不对了。CANopen是差分信号，两根线（CAN_H、CAN_L）互为参考，理论上能抵消共模干扰，但差分只对共模干扰有效。如果现场有很强的电磁干扰、接地不当、或者终端电阻没接对，差分也会失效。
还有一个更隐蔽的点：CANopen是实时总线，节点之间靠报文周期通讯，一旦有节点掉线或者报文发不出去，主站可能就一直收到旧值，看起来像是"读数卡住不动"，其实不是位置不动，而是通讯断了、数据不刷新。这类问题比直接的跳变更难发现。
容易出问题的几个细节

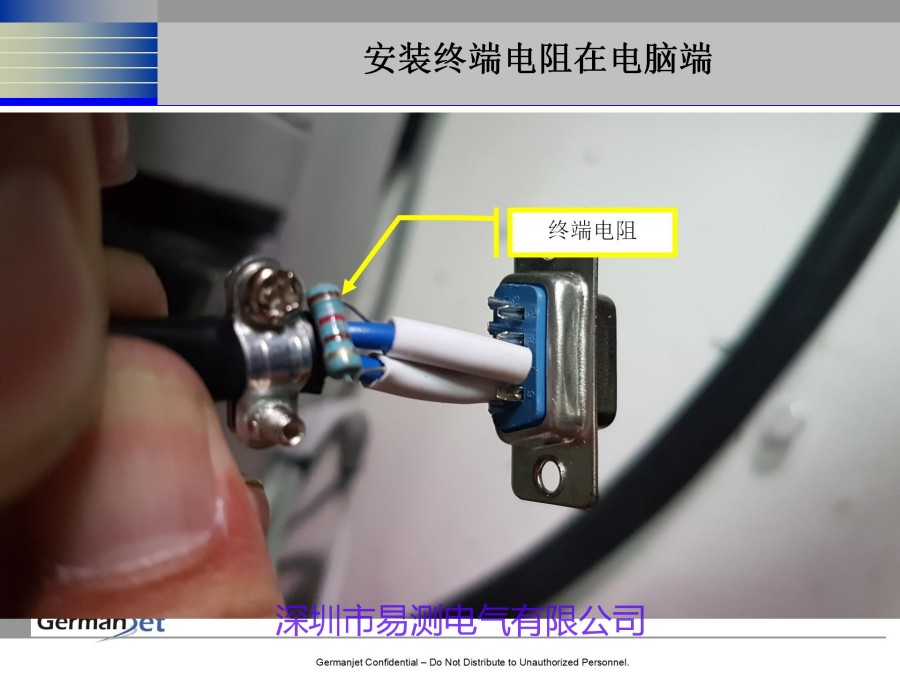

- 终端电阻：CAN总线两端必须各接一个120Ω终端电阻。不接或者只接一端，信号在末端反射，通讯就会出问题，表现就是数据时好时坏、偶尔掉线。两个终端电阻缺一不可。
- 节点号设置：每个节点的ID不能重复，重复了设备就冲突，谁的数据都不对。改节点号时还要注意拨码开关或者软件配置保持一致。
- 波特率匹配：传感器、PLC、上位机的波特率必须一致，比如500K就都500K。不一致时通讯完全建立不起来，或者偶尔通偶尔断。
- 线缆选择：CAN线要用双绞屏蔽线，两根信号线绞在一起，抗干扰好。不能用普通平行线随便接。

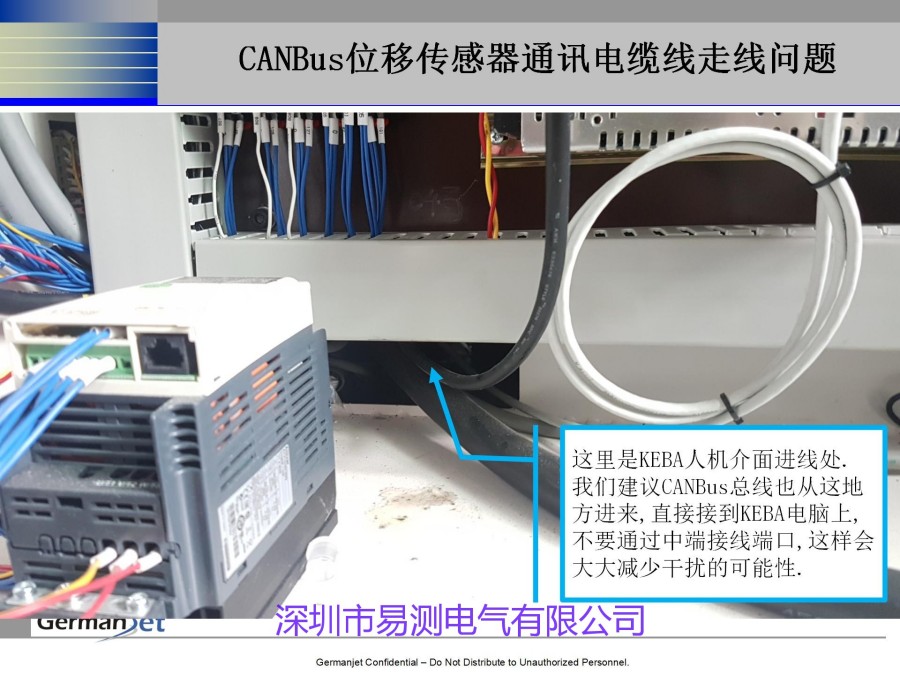

- 线缆敷设：CAN线和动力线、变频器输出线要分开走，不要绑在一个线槽里。必须交叉时垂直交叉，不要长距离平行。

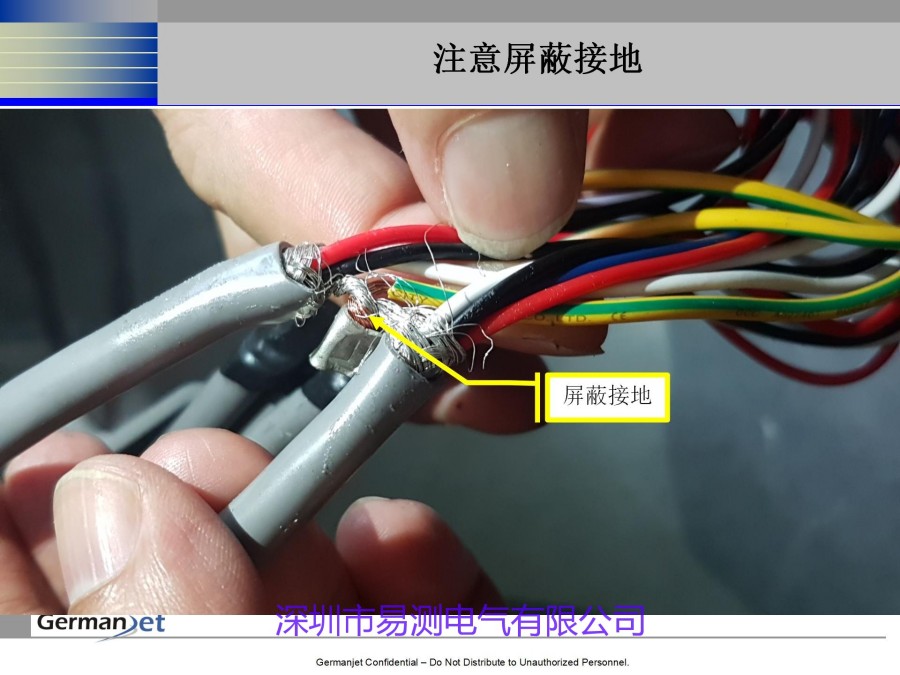

- 屏蔽层接地：屏蔽层要单端接地（接控制器端），不能两端都接，两端都接会形成地环路，反而引入干扰。
- 供电质量：传感器供电要稳定，和动力电源分开供，避免共用一个大功率设备的电源，电压波动会影响通讯。
数字信号比模拟量到底强在哪
把上面这些细节都做对了，CANopen的优势才真正发挥出来。它和模拟量的本质区别是：模拟量把位置变成一个连续电压（比如0-10V）传出去，线上一有干扰，电压就跟着偏，位置就跟着偏，而且你很难判断到底偏了多少。数字信号是把位置编码成一串0和1，只有当一个bit被彻底打翻才会出错，而且CANopen自带CRC校验，出错的数据会被丢弃、重新发，主站收到的一直是正确的。
所以同样的干扰，模拟量会"带着错误一起跑"，而CANopen是"错了就重来"。这就是为什么规范接好的CANopen，抗干扰远优于模拟量。但也因此，只要有一个细节没做对，CANopen就掉线，而你肉眼看不出是哪个环节。
出问题时的排查顺序
- 先看终端电阻：两端120Ω是不是都接上了。
- 再查节点号和波特率：和总线上的其他设备比对一遍。
- 查接线：CAN_H、CAN_L有没有接反，屏蔽层接地方式对不对。
- 查布线：有没有和动力线长距离平行。
- 最后用示波器看CAN波形，确认信号质量，波形畸变严重说明干扰确实进了线路。
CANopen传感器大部分"跳变、掉线"问题，最后都能归结到终端电阻、节点配置和布线这三件事上。把这几点做规范，数字信号的优势才能真正发挥出来。易测电气提供CANopen磁致伸缩位移传感器的现场调试指导，欢迎咨询。
