预应力张拉施工里,千斤顶张拉多少、回顶到哪,直接决定钢绞线的张拉力能不能达到设计值。这个行程位置怎么测?现场干的多的,是给穿心式千斤顶配一支直线位移传感器(电子尺),把张拉和回顶的行程位置实时读出来。这里头有个讲究:预应力张拉是压力大、动作频繁、还有摆动的工况,传感器选不对,读出来的数就不敢信。
先弄清张拉设备是怎么回事

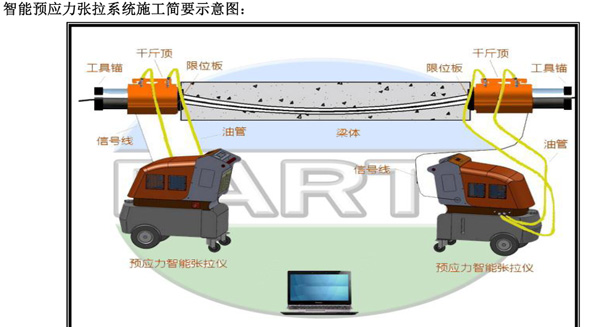

预应力千斤顶是穿心式液压双作用千斤顶,钢绞线从中间穿过去,靠高压油泵供油,一头张拉一头回顶。结构上分前卡千斤顶和普通穿心式两种。它的特点是结构紧凑、张拉平稳、油压高、张拉力大,所以公路桥梁、铁路桥梁、水电坝体、高层建筑这些预应力工程都用它。
正因为动作频率高、压力大,千斤顶上的传感器要经受得住频繁往复、油污、还有一定的摆动。这也是为什么很多现场直接用导电塑料电子尺——它便宜、标定简单、够用,但前提是把工况弄明白,别选错了。
用的电子尺,多数是这种
给张拉设备配的,常见是导电塑料直线位移传感器,把机械位移转成电阻变化再输出标准模拟量。它在通用场合都适用,尤其适合安装空间狭小、本体没法固定、运动有摆动的工位——因为它无需对中,比那种严格要求对中的传感器好装得多。
| 项目 | 典型参考 | 说明 |
|---|---|---|
| 输出 | 0-10V / 4-20mA | 进采集仪或 PLC |
| 接线 | 直接出线 / 五芯插头插座 | 按现场选 |
| 极限速度 | 垂直装 5m/s、水平装 2m/s | 别超速,超了读数不稳 |
| 对中要求 | 无需对中 | 摆动场合的强项 |
这里有个现场坑要提醒:导电塑料轨的电子尺,忌油污、忌侧向力。张拉现场油污重,要是油进到导电轨里,或者拉杆被侧向力顶着斜着走,读数就开始飘。选型时留好缓冲,拉杆要对中并留端部缓冲,别让传感器硬吃冲击。

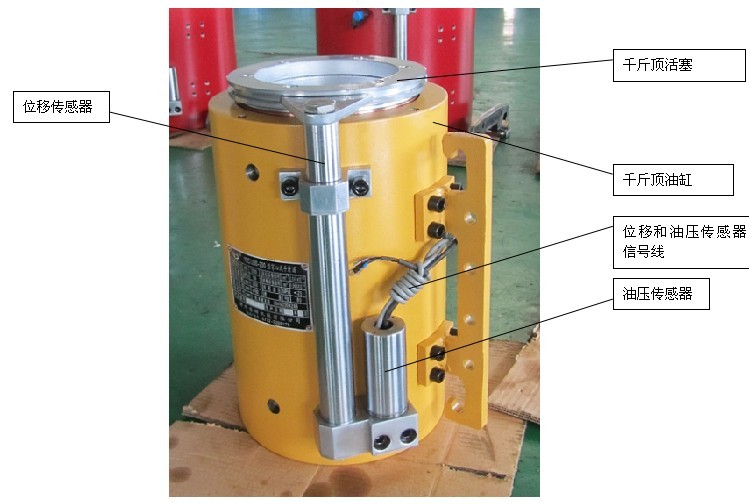

这里的千斤顶位移传感器,装之前先想清楚一件事:张拉到底要看行程还是要看张拉力。行程靠电子尺读,张拉力一般靠油压换算,别混。张拉现场油污重、动作频繁,电子尺的弱点是电阻接触会磨损,所以装的时候尽量给它留余量。
什么时候该考虑升级到 LVDT
电子尺是电阻接触式,用久了导电轨会磨损,接触电阻变化,读数慢慢就不可靠。如果张拉工位要求长期稳定、重复性好、或者想少维护,那就可以考虑换成LVDT位移传感器——它是非接触电感应,没机械触点,无磨损,分辨率更高。只是 LVDT 一般做小量程,适合张拉行程本身不大的工位,选之前先确认张拉行程在不在范围内。
这两者的本质区别,我们专门写过一篇:LVDT 和电位器电子尺的区别:一个非接触一个接触,寿命差出数量级,想深入的话可以直接看。
装的时候,这几步别省
- 传感器本体固定牢,别让千斤顶振动把它带松。
- 拉杆对中,留端部缓冲,让它在有效行程里走。
- 接好信号线,通电后标定量程和零点。
- 张拉工地油污大,定期擦一下滑块和导电面。
预应力张拉的行程测量,直线位移传感器是实用、成本可控的选择,重点是把对中、缓冲、防油污这三件事做好。要是你那边张拉行程不大又想要更稳的读数,把张拉行程和设备空间发过来,我们帮你看看配电子尺还是上 LVDT 合适。
本文用到的本站数字:导电塑料直线位移传感器直接出线/五芯插头、极限速度垂直装 5m/s、水平装 2m/s、无需对中;LVDT 为非接触电感应、无磨损。
明确没写进样本的行业规格:文中导电塑料电子尺"忌油污、忌侧向力"是该类传感器的通用特性,具体到某一型号的耐油、防护等级以对应样本为准;LVDT 小量程特性为通用描述,不代表本站某款的具体量程,选型以样本为准。
