LBB型LVDT位移传感器（笔式）
技术图册与资料
技术参数与规格说明

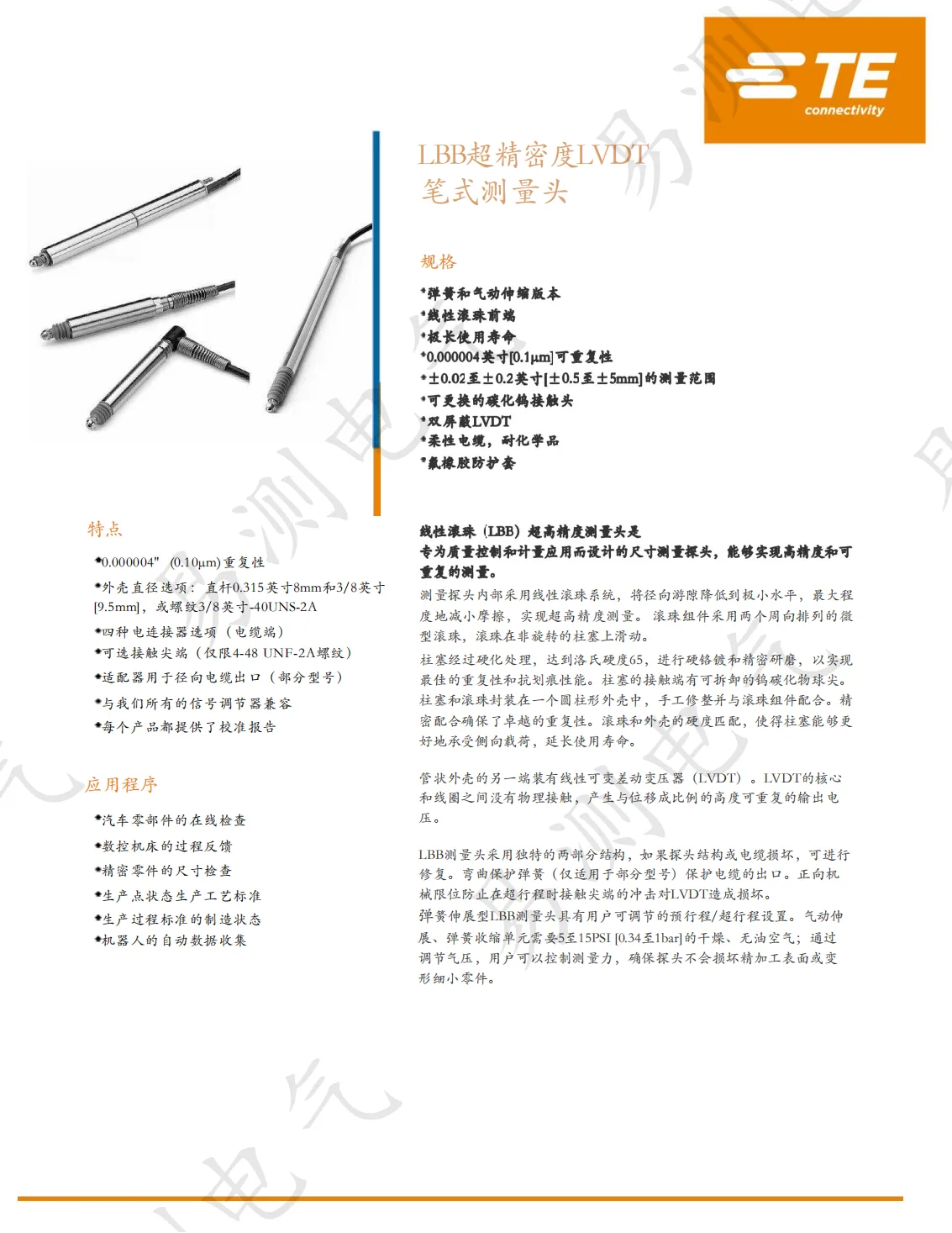

01LBB超精密度LVDT 笔式测量头
02规格
- 弹簧和气动伸缩版本
- 线性滚珠前端
- 极长使用寿命
- 0.000004英寸[0.1μm]可重复性
- ±0.02至±0.2英寸[±0.5至±5mm]的测量范围
- 可更换的碳化钨接触头
- 双屏蔽LVDT
- 柔性电缆，耐化学品
- 氯橡胶防护套
04线性滚珠（LBB）超高精度测量头
专为质量控制和计量应用而设计的尺寸测量探头，能够实现高精度和可重复的测量。
测量探头内部采用线性滚珠系统，将径向游隙降低到极小水平，最大程度地减小摩擦，实现超高精度测量。滚珠组件采用两个周向排列的微型滚珠，滚珠在非旋转的柱塞上滑动。
柱塞经过硬化处理，达到洛氏硬度65，进行硬铬镀和精密研磨，以实现最佳的重复性和抗划痕性能。柱塞的接触端有可拆卸的钨碳化物球尖。柱塞和滚珠封装在一个圆柱形外壳中，手工修整并与滚珠组件配合。精密配合确保了卓越的重复性。滚珠和外壳的硬度匹配，使得柱塞能够更好地承受侧向载荷，延长使用寿命。
管状外壳的另一端装有线性可变差动变压器（LVDT）。LVDT的核心和线圈之间没有物理接触，产生与位移成比例的高度可重复的输出电压。
LBB测量头采用独特的两部分结构，如果探头结构或电缆损坏，可进行修复。弯曲保护弹簧（仅适用于部分型号）保护电缆的出口。正向机械限位防止在超行程时接触尖端的冲击对LVDT造成损坏。
弹簧伸展型LBB测量头具有用户可调节的预行程/超行程设置。气动伸展、弹簧收缩单元需要5至15PSI [0.34至1bar]的干燥、无油空气；通过调节气压，用户可以控制测量力，确保探头不会损坏精加工表面或变形细小零件。
11特点
- 0.000004" (0.10μm)重复性
- 外壳直径选项：直杆0.315英寸8mm和3/8英寸[9.5mm]，或螺纹3/8英寸-40UNS-2A
- 四种电连接器选项（电缆端）
- 可选接触尖端（仅限4-48 UNF-2A螺纹）
- 适配器用于径向电缆出口（部分型号）
- 与我们所有的信号调节器兼容
- 每个产品都提供了校准报告
13应用程序
- 汽车零部件的在线检查
- 数控机床的过程反馈
- 精密零件的尺寸检查
- 生产点状态生产工艺标准
- 生产过程标准的制造状态
- 机器人的自动数据收集

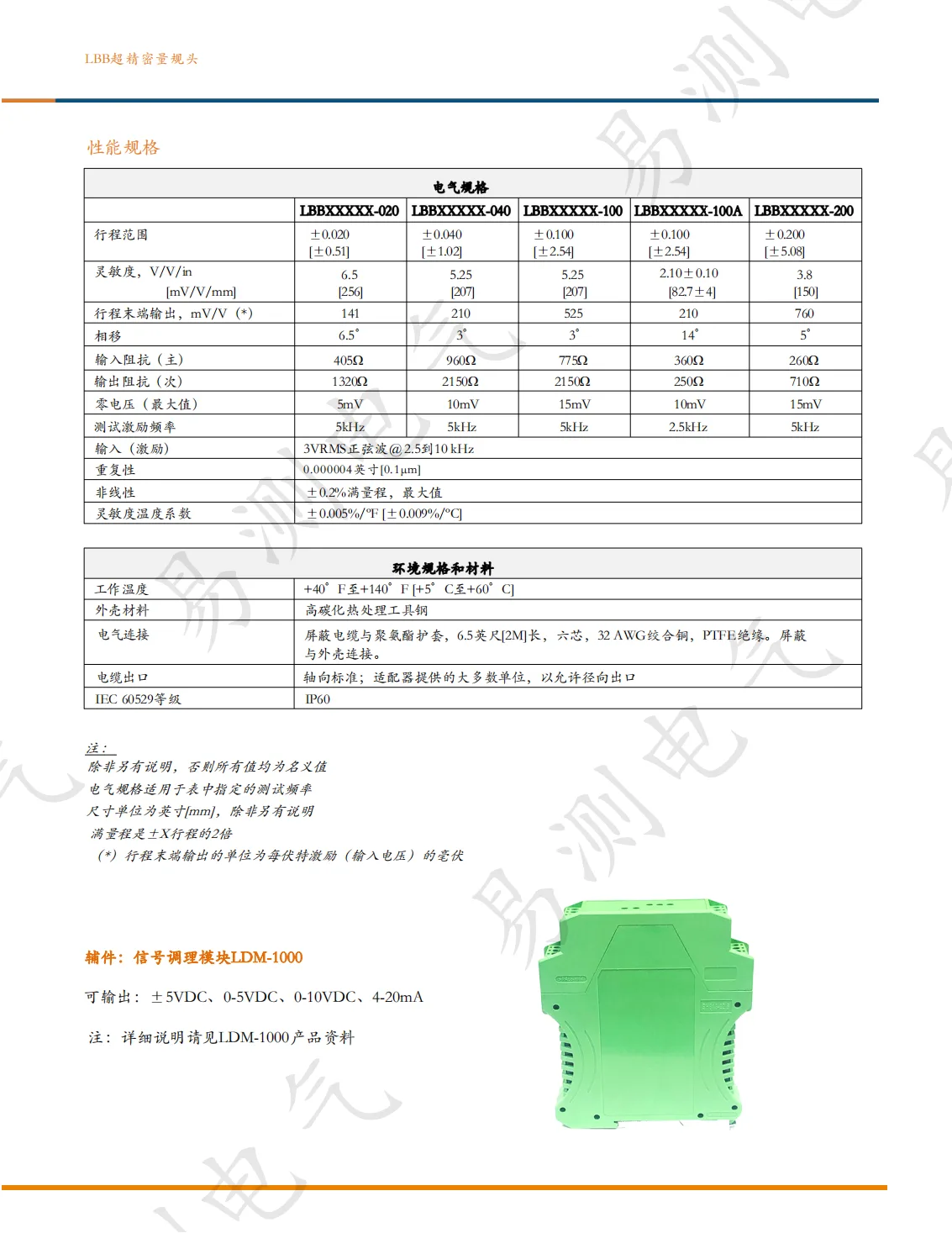

15性能规格
| 参数 | LBBXXXXX-020 | LBBXXXXX-040 | LBBXXXXX-100 | LBBXXXXX-100A | LBBXXXXX-200 |
|---|---|---|---|---|---|
| 行程范围 | ±0.020 [±0.5] | ±0.040 [±1.02] | ±0.100 [±2.54] | ±0.100 [±2.54] | ±0.200 [±5.08] |
| 灵敏度，V/V/in [mV/V/mm] | 6.5 [250] | 5.25 [207] | 5.25 [207] | 2.10±0.10 [82.7±4] | 3.8 [150] |
| 行程末端输出，mV/V (*) | 141 | 210 | 525 | 210 | 760 |
| 相移 | 6.5° | 3° | 3° | 14° | 5° |
| 输入阻抗（主） | 405Ω | 960Ω | 775Ω | 360Ω | 260Ω |
| 输出阻抗（次） | 1320Ω | 2150Ω | 2150Ω | 250Ω | 710Ω |
| 零电压（最大值） | 5mV | 10mV | 15mV | 10mV | 15mV |
| 测试激励频率 | 5kHz | 5kHz | 5kHz | 2.5kHz | 5kHz |
| 输入（激励） | 3VRMS正弦波@2.5到10kHz | ||||
| 重复性 | 0.000004英寸[0.1μm] | ||||
| 非线性 | ±0.2%满量程，最大值 | ||||
| 灵敏度温度系数 | ±0.005%/°F [±0.009%/°C] |
| 参数 | 规格 |
|---|---|
| 工作温度 | +40°F至+140°F [+5°C至+60°C] |
| 外壳材料 | 高碳化热处理工具钢 |
| 电气连接 | 屏蔽电缆与聚氨酯护套，6.5英尺[2M]长，六芯，32 AWG绞合铜，PTFE绝缘。屏蔽与外壳连接。 |
| 电缆出口 | 轴向标准；适配器提供的大多数单位，以允许径向出口 |
| IEC 60529等级 | IP60 |
注：
除非另有说明，否则所有值均为名义值
电气规格适用于表中指定的测试频率
尺寸单位为英寸[mm]，除非另有说明
满量程是±X行程的2倍
(*) 行程末端输出的单位为每伏特激励（输入电压）的毫伏
24插件：信号调理模块LDM-1000
可输出：±5VDC、0-5VDC、0-10VDC、4-20mA
注：详细说明请见LDM-1000产品资料

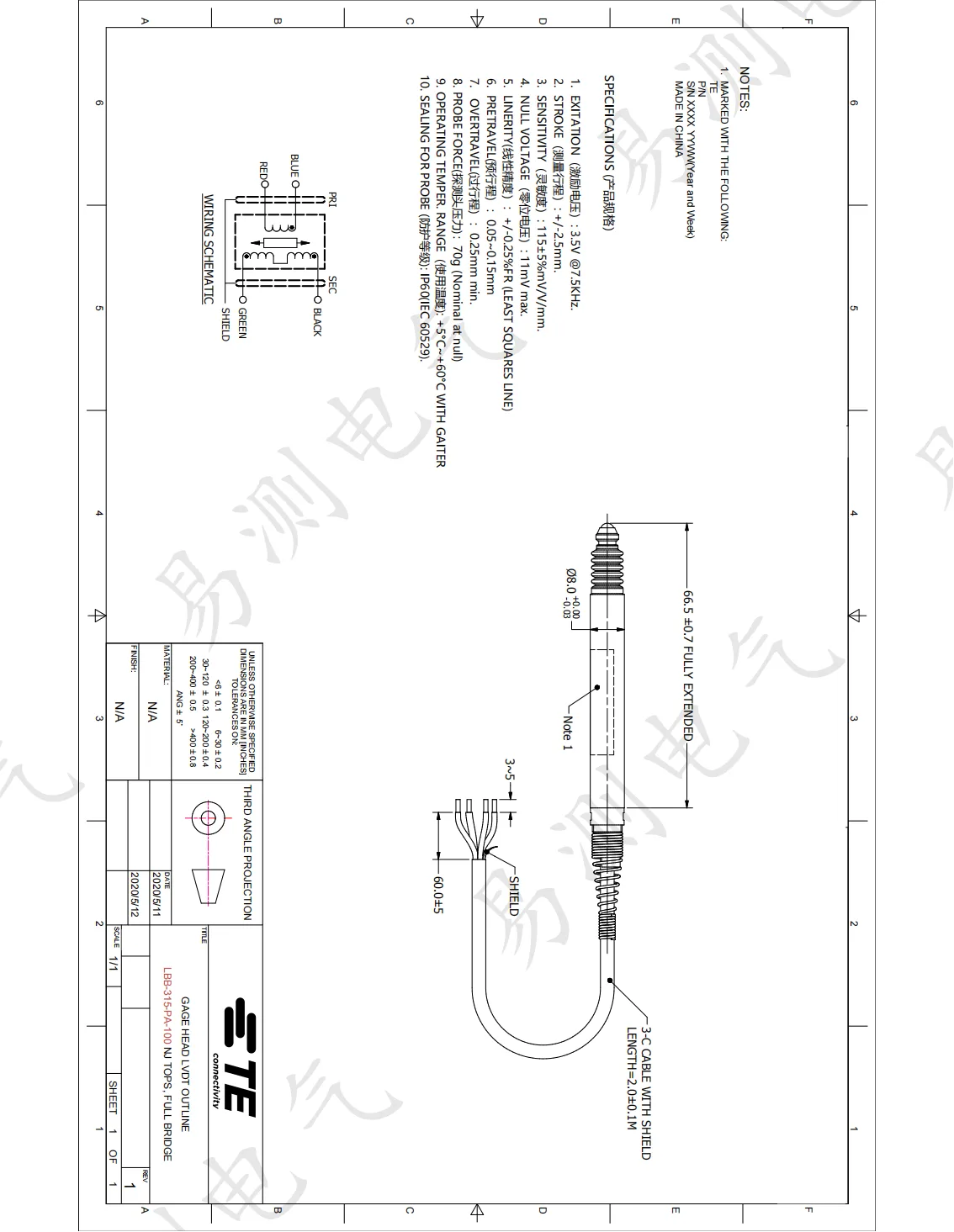

27GAGE HEAD LVDT OUTLINE
LBB-315-PA-100 NJ TOPS FULL BRIDGE
TE connectivity
30SPECIFICATIONS 产品规格
- 1EXCITATION (激励电压): 3.5V @ 7.5kHz
- 2STROKE (测量行程): +/-2.5mm
- 3SENSITIVITY (灵敏度): 115±5%mV/V/mm
- 4NULL VOLTAGE (零位电压): +/-0.25mV max
- 5LINEARITY (线性精度): +/-0.25%FR (LEAST SQUARES LINE)
- 6PRETRAVEL (预行程): 0.05~0.15mm
- 7OVERRTRAVEL (过行程): 0.25mm min
- 8PROBE FORCE (探测头压力): 70g (Nominal at null)
- 9OPERATING TEMPER RANGE (使用温度): +5℃~+60℃ WITH GAITER
- 10SEALING FOR PROBE (防护等级): IP60(IEC 60529)
32NOTES 注释
MARKED WITH THE FOLLOWING: S/N XXXX YYYY(Year and Week), MADE IN CHINA
34WIRING SCHEMATIC 接线原理图
| 线色 | 标识 |
|---|---|
| 红色 | RED |
| 蓝色 | BLUE |
| 绿色 | GREEN |
| 黑色 | BLACK |
| 屏蔽 | SHIELD |
36OUTLINE DIMENSIONS 外形尺寸
66.5 ±0.7 FULLY EXTENDED
Ø8.0 +0.02/-0.03
3-5
60.0±5
3-C CABLE WITH SHIELD LENGTH=2.0±0.1M
Note 1
43TITLE BLOCK 标题栏
THIRD ANGLE PROJECTION
SCALE 1:1
MATERIAL: N/A
FINISH: N/A
DATE: 2020/9/11, 2020/9/12
UNLESS OTHERWISE SPECIFIED TOLERANCES ON: ±0.1, ±0.2, ±0.3, ANG ±5°
技术参数（文字整理）
| 行程范围 | LBBXXXXX-020 ±0.020 [±0.5]；LBBXXXXX-040 ±0.040 [±1.02]；LBBXXXXX-100 ±0.100 [±2.54]；LBBXXXXX-100A ±0.100 [±2.54]；LBBXXXXX-200 ±0.200 [±5.08] |
|---|---|
| 灵敏度，V/V/in [mV/V/mm] | LBBXXXXX-020 6.5 [250]；LBBXXXXX-040 5.25 [207]；LBBXXXXX-100 5.25 [207]；LBBXXXXX-100A 2.10±0.10 [82.7±4]；LBBXXXXX-200 3.8 [150] |
| 行程末端输出，mV/V (*) | LBBXXXXX-020 141；LBBXXXXX-040 210；LBBXXXXX-100 525；LBBXXXXX-100A 210；LBBXXXXX-200 760 |
| 相移 | LBBXXXXX-020 6.5°；LBBXXXXX-040 3°；LBBXXXXX-100 3°；LBBXXXXX-100A 14°；LBBXXXXX-200 5° |
| 输入阻抗（主） | LBBXXXXX-020 405Ω；LBBXXXXX-040 960Ω；LBBXXXXX-100 775Ω；LBBXXXXX-100A 360Ω；LBBXXXXX-200 260Ω |
| 输出阻抗（次） | LBBXXXXX-020 1320Ω；LBBXXXXX-040 2150Ω；LBBXXXXX-100 2150Ω；LBBXXXXX-100A 250Ω；LBBXXXXX-200 710Ω |
| 零电压（最大值） | LBBXXXXX-020 5mV；LBBXXXXX-040 10mV；LBBXXXXX-100 15mV；LBBXXXXX-100A 10mV；LBBXXXXX-200 15mV |
| 测试激励频率 | LBBXXXXX-020 5kHz；LBBXXXXX-040 5kHz；LBBXXXXX-100 5kHz；LBBXXXXX-100A 2.5kHz；LBBXXXXX-200 5kHz |
| 输入（激励） | LBBXXXXX-020 3VRMS正弦波@2.5到10kHz |
| 重复性 | LBBXXXXX-020 0.000004英寸[0.1μm] |
| 非线性 | LBBXXXXX-020 ±0.2%满量程，最大值 |
| 灵敏度温度系数 | LBBXXXXX-020 ±0.005%/°F [±0.009%/°C] |
| 工作温度 | +40°F至+140°F [+5°C至+60°C] |
| 外壳材料 | 高碳化热处理工具钢 |
| 电气连接 | 屏蔽电缆与聚氨酯护套，6.5英尺[2M]长，六芯，32 AWG绞合铜，PTFE绝缘。屏蔽与外壳连接。 |
| 电缆出口 | 轴向标准；适配器提供的大多数单位，以允许径向出口 |
| IEC 60529等级 | IP60 |
| 红色 | RED |
| 蓝色 | BLUE |
| 绿色 | GREEN |
| 黑色 | BLACK |
| 屏蔽 | SHIELD |
常见问题
LBB型LVDT位移传感器（笔式） 的测量原理和主要特点是什么？
LBB 笔式 LVDT 位移传感器采用交流激励的线性可变差动变压器原理，配合精密线性滚珠轴承导引，重复精度高、寿命长。主要特点包括：笔式结构，适合狭小安装空间；精密滚珠轴承导引，重复性好；非接触式电磁测量，机械磨损极小。
LBB型LVDT位移传感器（笔式） 有哪些主要技术参数？
主要技术参数：行程范围：LBBXXXXX-020 ±0.020 [±0.5]；LBBXXXXX-040 ±0.040 [±1.02]；LBBXXXXX-100 ±0.100 [±2.54]；LBBXXXXX-100A ±0.100 [±2.54]；LBBXXXXX-200 ±0.200 [±5.08]；灵敏度，V/V/in [mV/V/mm]：LBBXXXXX-020 6.5 [250]；LBBXXXXX-040 5.25 [207]；LBBXXXXX-100 5.25 [207]；LBBXXXXX-100A 2.10±0.10 [82.7±4]；LBBXXXXX-200 3.8 [150]；行程末端输出，mV/V (*)：LBBXXXXX-020 141；LBBXXXXX-040 210；LBBXXXXX-100 525；LBBXXXXX-100A 210；LBBXXXXX-200 760；相移：LBBXXXXX-020 6.5°；LBBXXXXX-040 3°；LBBXXXXX-100 3°；LBBXXXXX-100A 14°；LBBXXXXX-200 5°；输入阻抗（主）：LBBXXXXX-020 405Ω；LBBXXXXX-040 960Ω；LBBXXXXX-100 775Ω；LBBXXXXX-100A 360Ω；LBBXXXXX-200 260Ω。更完整参数请查看上方技术参数表。
