FEG20分体式LVDT位移传感器

更新时间：2026-09-23

FEG20 是分体式 LVDT，测头和电子仓分离，探头可以伸进窄缝测伸长、振动、厚度或膨胀。

直流 9–28V 供电，电路封在不锈钢管内，输出 0-5V、0-10V、4-20mA 或 RS485，可直接给 PLC 使用。

✓ 差动变压器 LVDT，测头与电子分体
✓ 探头可伸进狭窄工位
✓ 直流 9–28V，不锈钢管密封电子
✓ 0-5V / 0-10V / 4-20mA / RS485
✓ 用于伸长、振动、厚度、膨胀测量

咨询选型 / 索样观看安装视频查看技术图册（3）

技术图册与资料

安装与操作视频

FER 系列 LVDT 螺纹安装演示。FEG20 是分体探头，测头与电子仓分开，可伸进狭窄工位。在视频中心查看完整说明 →

技术参数与规格说明

23 项 2 节 5 表 2 列

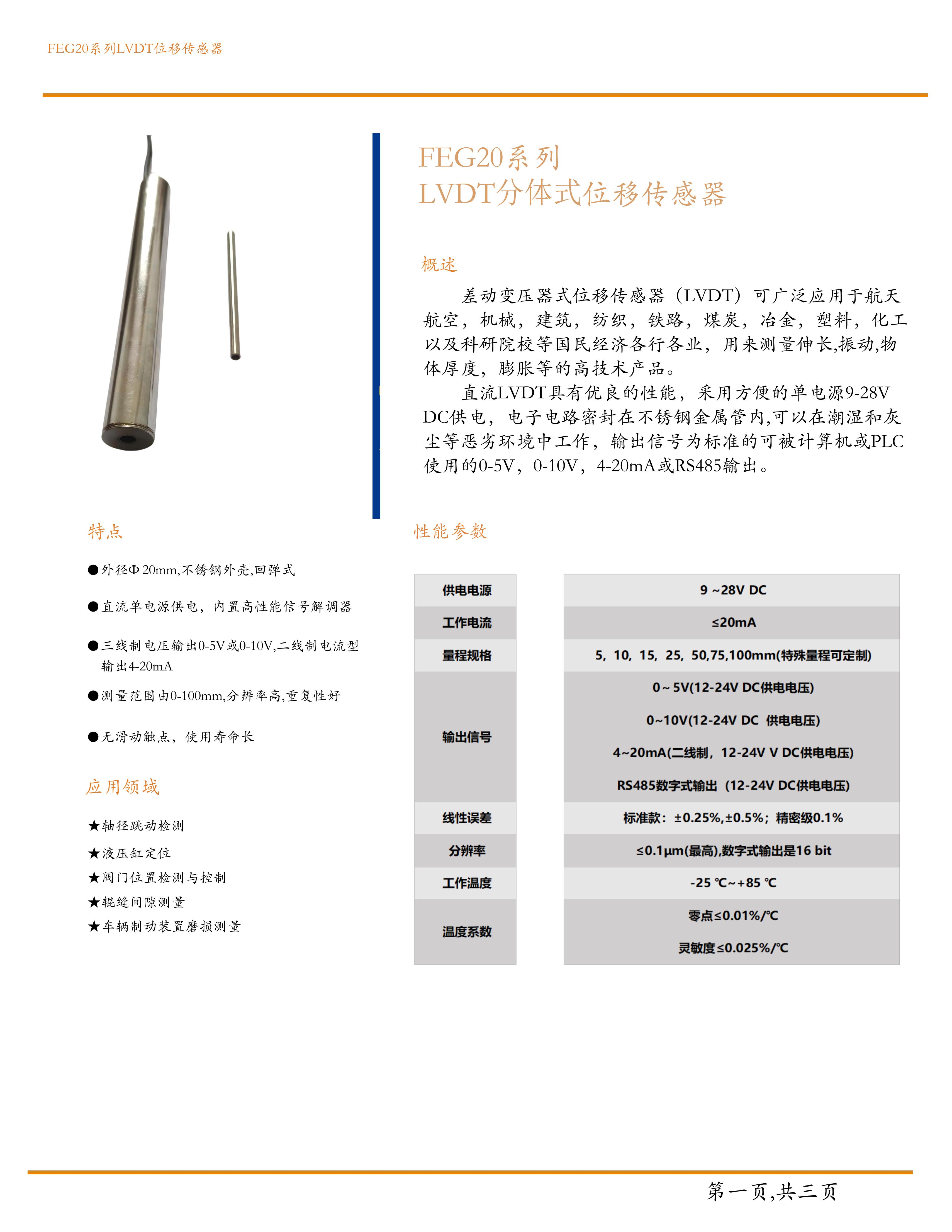

01FEG20系列 LVDT分体式位移传感器

概述

差动变压器式位移传感器（LVDT）可广泛应用于航天航空，机械，建筑，纺织，铁路，煤炭，冶金，塑料，化工以及科研院校等国民经济各行各业，用来测量伸长，振动，物体厚度，膨胀等的高技术产品。

直流LVDT具有优良的性能，采用方便的单电源9-28V DC供电，电子电路密封在不锈钢金属管内，可以在潮湿和灰尘等恶劣环境中工作，输出信号为标准的可被计算机或PLC使用的0-5V，0-10V，4-20mA或RS485输出。

特点

外径Φ20mm，不锈钢外壳，回弹式
直流单电源供电，内置高性能信号解调器
三线制电压输出0-5V或0-10V，二线制电流型输出4-20mA
测量范围由0-100mm，分辨率高，重复性好
无滑动触点，使用寿命长

应用领域

轴径跳动检测
液压缸定位
阀门位置检测与控制
辊缝间隙测量
车辆制动装置磨损测量

性能参数

参数	规格
供电电源	9~28V DC
工作电流	≤20mA
量程规格	5，10，15，25，50，75，100mm（特殊量程可定制）
输出信号	0~5V（12-24V DC供电电压） 0~10V（12-24V DC供电电压） 4~20mA（二线制，12-24V DC供电电压） RS485数字式输出（12-24V DC供电电压）
线性误差	标准款：±0.25%，±0.5%；精密级0.1%
分辨率	≤0.1μm（最高），数字式输出是16 bit
工作温度	-25℃~+85℃
温度系数	零点≤0.01%/℃ 灵敏度≤0.025%/℃

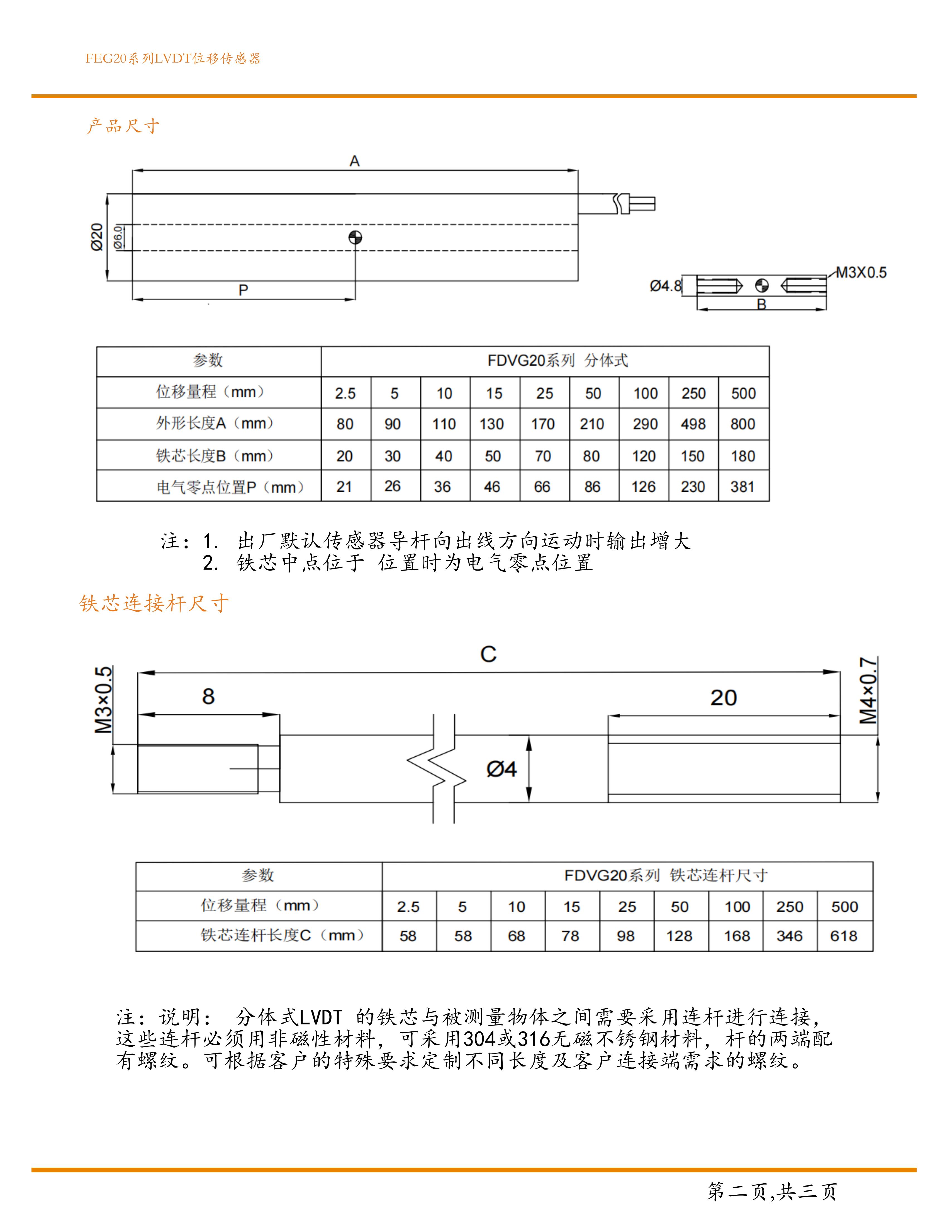

11产品尺寸

外形尺寸标注：A，P，Φ20，Φ6.0，Φ4.8，M3×0.5，B。

参数	FDVG20系列分体式
位移量程（mm）	2.5 \| 5 \| 10 \| 15 \| 25 \| 50 \| 100 \| 250 \| 500
外形长度A（mm）	80 \| 90 \| 110 \| 130 \| 170 \| 210 \| 290 \| 498 \| 800
铁芯长度B（mm）	20 \| 30 \| 40 \| 50 \| 70 \| 80 \| 120 \| 150 \| 180
电气零点位置P（mm）	21 \| 26 \| 36 \| 46 \| 66 \| 86 \| 126 \| 230 \| 381

注：1. 出厂默认传感器导杆向出线方向运动时输出增大 2. 铁芯中点位于位置时为电气零点位置

铁芯连接杆尺寸

尺寸标注：C，M3×0.5，M4×0.7，8，20，Φ4。

参数	FDVG20系列铁芯连杆尺寸
位移量程（mm）	2.5 \| 5 \| 10 \| 15 \| 25 \| 50 \| 100 \| 250 \| 500
铁芯连杆长度C（mm）	58 \| 58 \| 68 \| 78 \| 98 \| 128 \| 168 \| 346 \| 618

注：说明：分体式LVDT的铁芯与被测量物体之间需要采用连杆进行连接，这些连杆必须用非磁性材料，可采用304或316无磁不锈钢材料，杆的两端配有螺纹。可根据客户的特殊要求定制不同长度及客户连接端需求的螺纹。

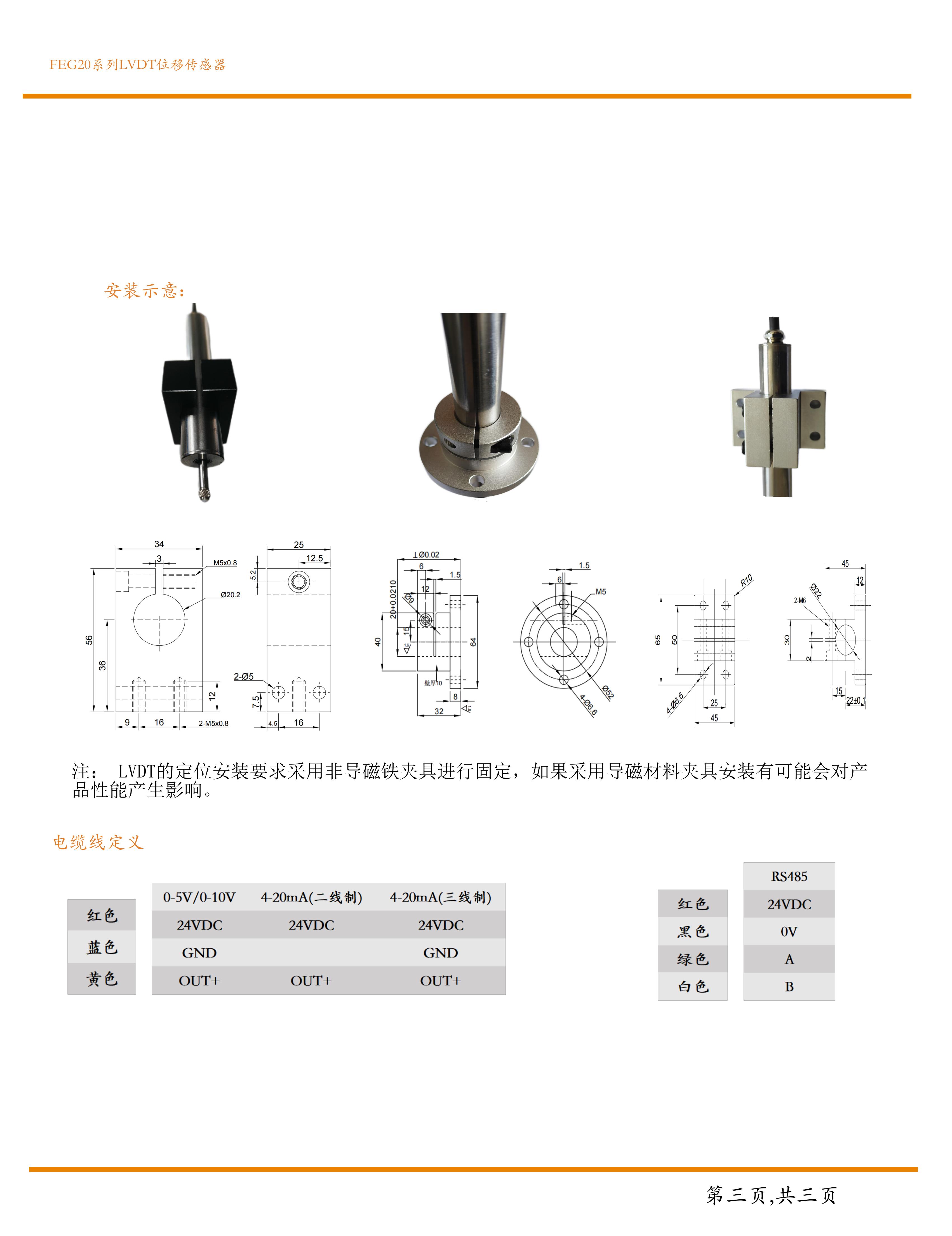

安装示意

注：LVDT的定位安装要求采用非导磁夹具进行固定，如果采用导磁材料夹具安装有可能会对产品性能产生影响。

电缆线定义

颜色	0-5V/0-10V	4-20mA（二线制）	4-20mA（三线制）
红色	24VDC	24VDC	24VDC
蓝色	GND	24VDC	GND
黄色	OUT+	OUT+	OUT+

颜色	RS485
红色	24VDC
黑色	0V
绿色	A
白色	B

对照另外两款 LVDT

先看要不要外置模块、探头能不能分开。同栏目 FCD12 是霍尔微型回弹，不是差动变压器。

型号	结构	接线	典型场合
FER8	交流笔式	需配变送器	检具、轴径、点检
FER20	直流一体	9–28V 直连 PLC	阀芯、试验机
FEG20	分体探头	直流，探头进窄位	伸长、厚度、膨胀

技术参数（文字整理）

测量原理	差动变压器（LVDT），分体探头
供电	9–28V DC
输出	0-5V / 0-10V / 4-20mA / RS485
结构	测头与电子仓分离，按序列号配对
适用	狭窄工位的伸长、振动、厚度、膨胀测量

安装与接线要点

测头与电子仓按出厂序列号配对，不要混用。
调零在有效行程中点进行，铁芯不得走出线性区。
潮湿环境把电缆密封做好，探头轴向对准被测面。
与 FER8 交流笔式不同，FEG20 直流输出可进 PLC。
