FCD12微型回弹式位移传感器
技术图册与资料
技术参数与规格说明

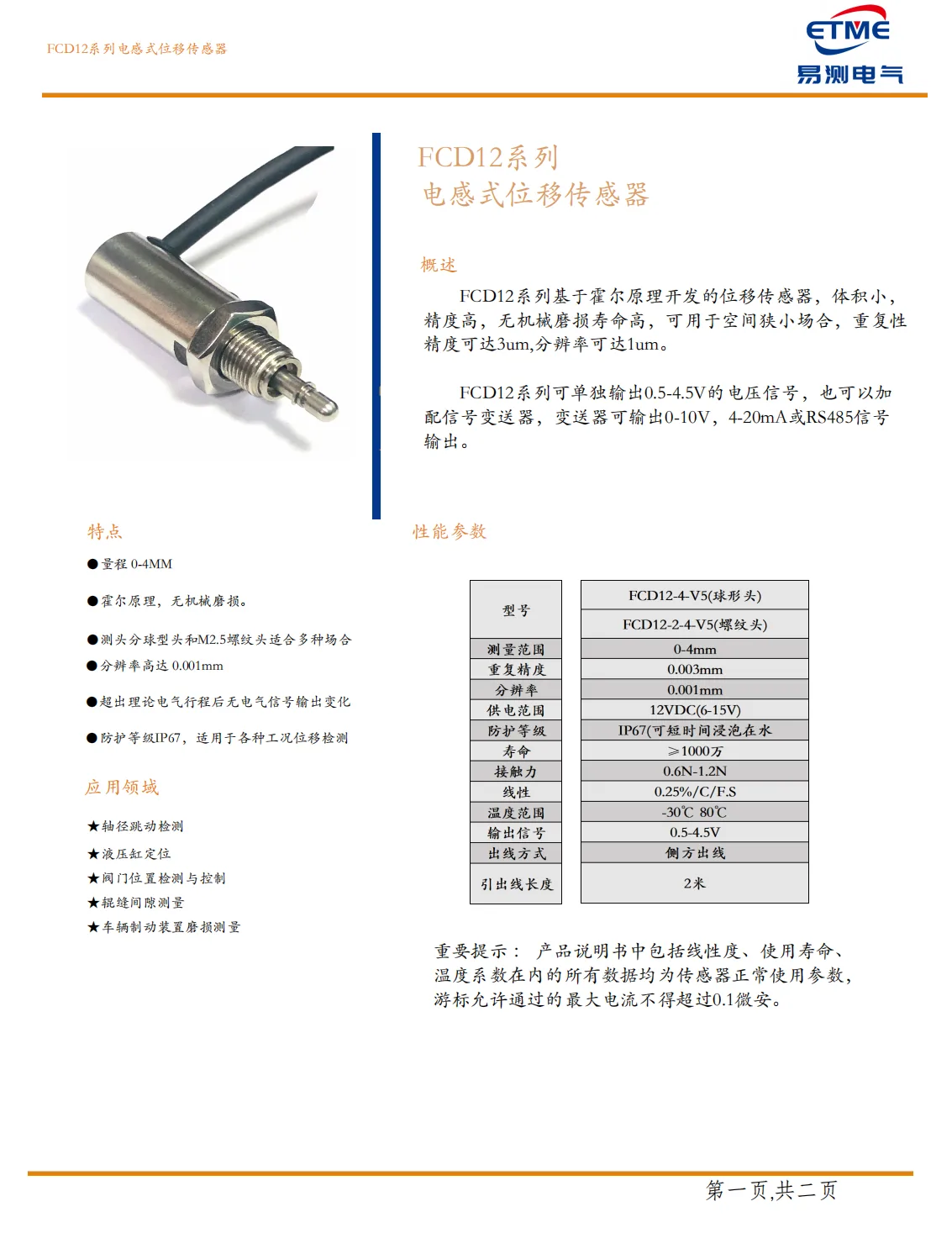

01FCD12系列 电感式位移传感器
概述
FCD12系列基于霍尔原理开发的位移传感器，体积小、精度高，无机械磨损寿命高，可用于空间狭小场合，重复性精度可达3um，分辨率可达1um。
FCD12系列可单独输出0.5-4.5V的电压信号，也可以加配信号变送器，变送器可输出0-10V、4-20mA或RS485信号输出。
特点
- 量程 0-4MM
- 霍尔原理，无机械磨损
- 测头分球型头和M2.5螺纹头适合多种场合
- 分辨率高达0.001mm
- 超出理论电气行程后无电气信号输出变化
- 防护等级IP67，适用于各种工况位移检测
应用领域
- 抽径跳动检测
- 液压缸定位
- 阀门位置检测与控制
- 辊缝间隙测量
- 车辆制动装置磨损测量
性能参数
| 参数 | FCD12-4-V5（球形头） / FCD12-2-4-V5（螺纹头） |
|---|---|
| 测量范围 | 0-4mm |
| 重复精度 | 0.003mm |
| 分辨率 | 0.001mm |
| 供电范围 | 12VDC(6-15V) |
| 防护等级 | IP67(可短时间浸泡在水) |
| 寿命 | ≥1000万 |
| 接触力 | 0.6N-1.2N |
| 线性 | 0.25%/C/F.S |
| 温度范围 | -30℃ 80℃ |
| 输出信号 | 0.5-4.5V |
| 出线方式 | 侧方出线 |
| 引出线长度 | 2米 |
重要提示：产品说明书中包括线性度、使用寿命、温度系数在内的所有数据均为传感器正常使用参数，游标允许通过的最大电流不得超过0.1微安。

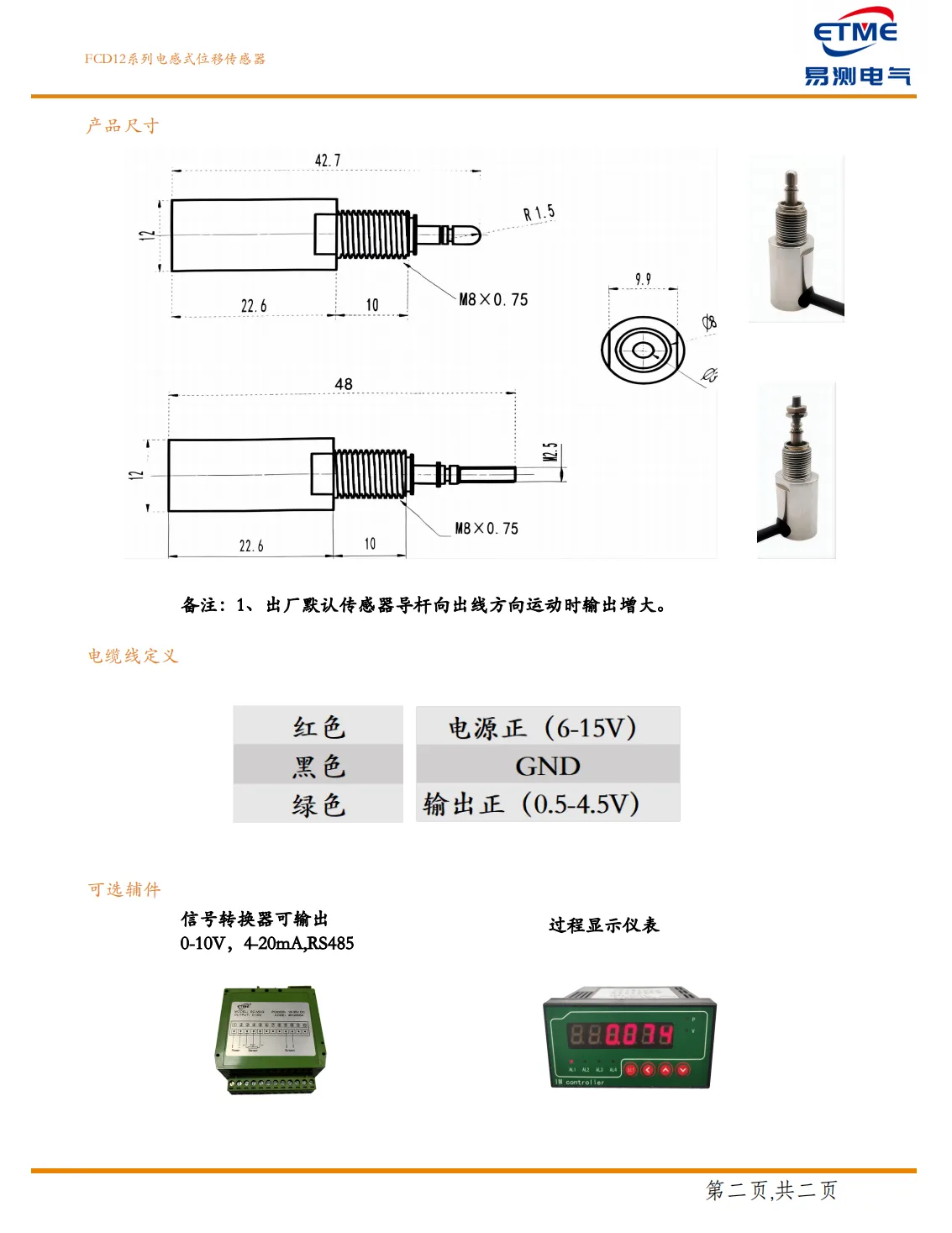

12FCD12系列 电感式位移传感器 — 产品尺寸与接线
产品尺寸
- 球形头型号：总长 42.7mm，外径 12mm，杆长 22.6mm，螺纹 M8×0.75 长度 10mm，测头圆角 R1.5
- 螺纹头型号：总长 48mm，外径 12mm，杆长 22.6mm，螺纹 M8×0.75 长度 10mm，测头直径 Φ0.5
- 六角法兰尺寸 Φ9.9
备注：1、出厂默认传感器导杆向出线方向运动时输出增大。
电缆线定义
| 颜色 | 定义 |
|---|---|
| 红色 | 电源正（6-15V） |
| 黑色 | GND |
| 绿色 | 输出正（0.5-4.5V） |
可选附件
- 信号转换器可输出 0-10V、4-20mA、RS485
- 过程显示仪表

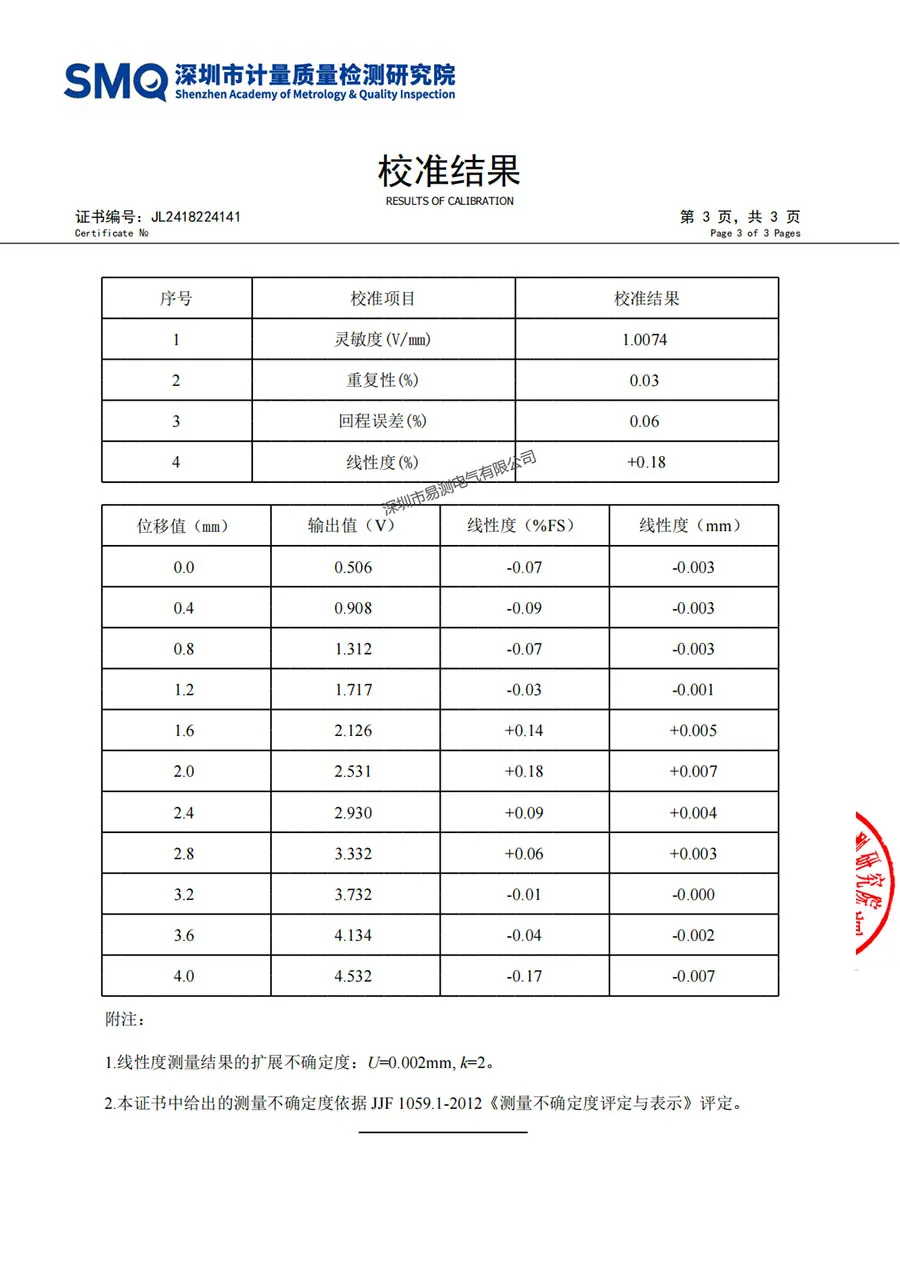

20校准结果 — RESULTS OF CALIBRATION
深圳市计量质量检测研究院 / Shenzhen Academy of Metrology & Quality Inspection。证书编号：JL2418224141。第 3 页，共 3 页。
校准项目汇总
| 序号 | 校准项目 | 校准结果 |
|---|---|---|
| 1 | 灵敏度（V/mm） | 1.0074 |
| 2 | 重复性(%) | 0.03 |
| 3 | 回程误差(%) | 0.06 |
| 4 | 线性度(%) | +0.18 |
位移—输出—线性度数据
| 位移值（mm） | 输出值（V） | 线性度（%FS） | 线性度（mm） |
|---|---|---|---|
| 0.0 | 0.506 | -0.07 | -0.003 |
| 0.4 | 0.908 | -0.09 | -0.003 |
| 0.8 | 1.312 | -0.07 | -0.003 |
| 1.2 | 1.717 | -0.03 | -0.001 |
| 1.6 | 2.126 | +0.14 | +0.005 |
| 2.0 | 2.531 | +0.18 | +0.007 |
| 2.4 | 2.930 | +0.09 | +0.004 |
| 2.8 | 3.332 | +0.06 | +0.003 |
| 3.2 | 3.732 | -0.01 | -0.000 |
| 3.6 | 4.134 | -0.04 | -0.002 |
| 4.0 | 4.532 | -0.17 | -0.007 |
附注
- 1线性度测量结果的扩展不确定度：U=0.002mm，k=2。
- 2本证书中给出的测量不确定度依据 JJF 1059.1-2012《测量不确定度评定与表示》评定。
产品参数

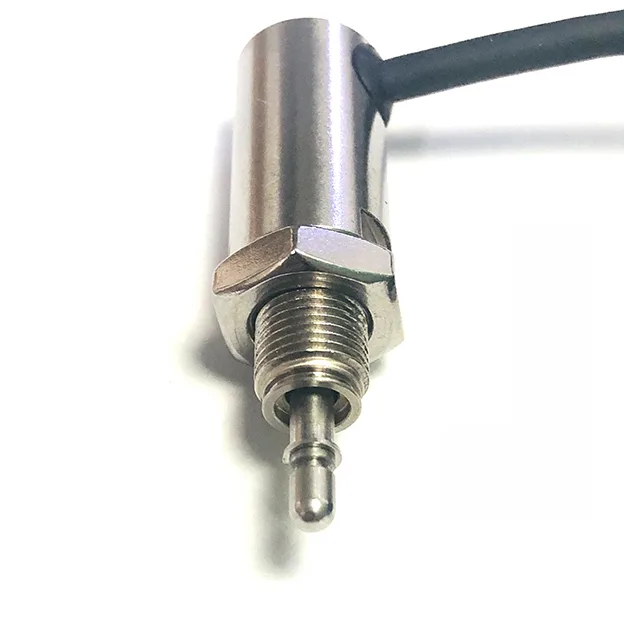

FCD12 微型直线位移传感器核心特点
高精度与强大性能：采用非接触霍尔感应技术，无机械磨损，重复性精度高达3μm，分辨率可达0.001mm，全面满足精密测量需求。
测量范围：支持 0-4mm 的量程，适配多种检测场景.
高环境适应性：IP67 防护等级，适用于防尘、防水工况。可耐压25bar,温度范围-30℃至80℃，可在严苛环境下可靠运行。具备优异的抗冲击与抗振性，抗冲击值高达 50g，确保在持续振动环境中的传感器耐久性。
灵活应用设计：传感器配有球形头和 M2.5 螺纹头可选，轻松适配多种安装场景，而产品重量仅 15g，紧凑设计非常适合空间狭小的检测环境。
多种信号输出：支持单独输出 0.5-4.5V 电压信号，并可选配信号变送器实现 0-10V、4-20mA 或 RS485 输出，满足用户多样化的接口需求。
FCD12 微型直线位移传感器技术参数表
测量范围：0-4mm
重复精度：0.003mm (3μm)
分辨率：0.001mm (1μm)
供电范围：12VDC (6-15V 可调)
线性度：±0.2%F.S
刷新频率:1000Hz
防护等级:IP67
温度范围:-30℃ ~ 80℃
信号输出:0.5-4.5V；选 0-10V、4-20mA 或 RS485
FCD12微型位移传感器校准报告
常见问题
FCD12微型回弹式位移传感器 的测量原理和主要特点是什么？
FCD12精密微型自恢复式位移传感器具有：高分辨率：分辨率可达1μm，适用于对精度要求极高的测量场景。主要特点包括：高重复精度：重复性精度可以达到3μm，性能稳定可靠；体积小巧：基于霍尔原理开发，结构紧凑，特别适合在空间狭小的应用场合；长使用寿命：无机械磨损设计，可实现高寿命运行。
FCD12微型回弹式位移传感器 有现货吗？
常规型号备有现货，交期快，可直接下单或索取样品。
