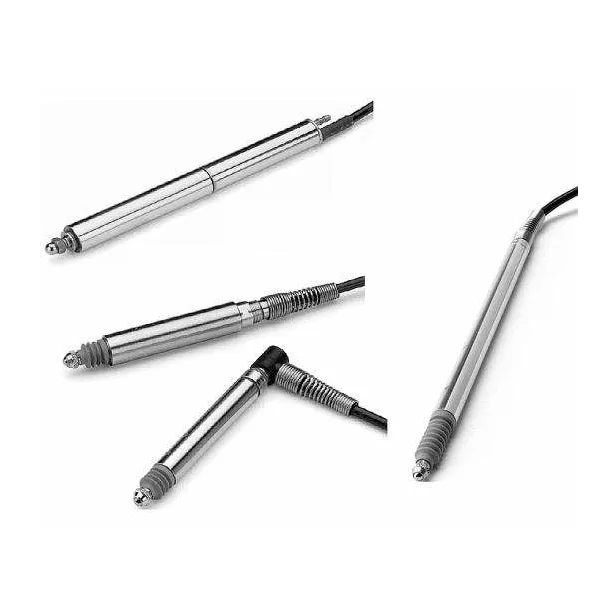

FER8笔式LVDT位移传感器
FER8 是 Φ8mm 笔式回弹 LVDT，差动变压器原理，无滑动触点。标准量程 8mm / 10mm，精密款线性度 ±0.1%FS，分辨率可达 0.1μm。
本体是交流探头，需外配变送器后才能出 0-5V、0-10V、4-20mA 或 RS485。螺纹款可穿入 8mm 孔，用自带螺帽夹紧。用于检具、轴径、玻璃和汽车零件在线检测。
- ✓ Φ8mm 笔式回弹，标准量程 8 / 10mm
- ✓ 分辨率 ≤0.1μm，精密款线性 ±0.1%FS
- ✓ 无滑动触点，测头氧化锆耐磨
- ✓ IP65，工作温度 -25℃～+85℃
- ✓ 交流探头，外配变送器出电压/电流/RS485
- ✓ 螺纹款可穿 8mm 孔，螺帽夹紧安装
技术图册与资料
技术参数与规格说明

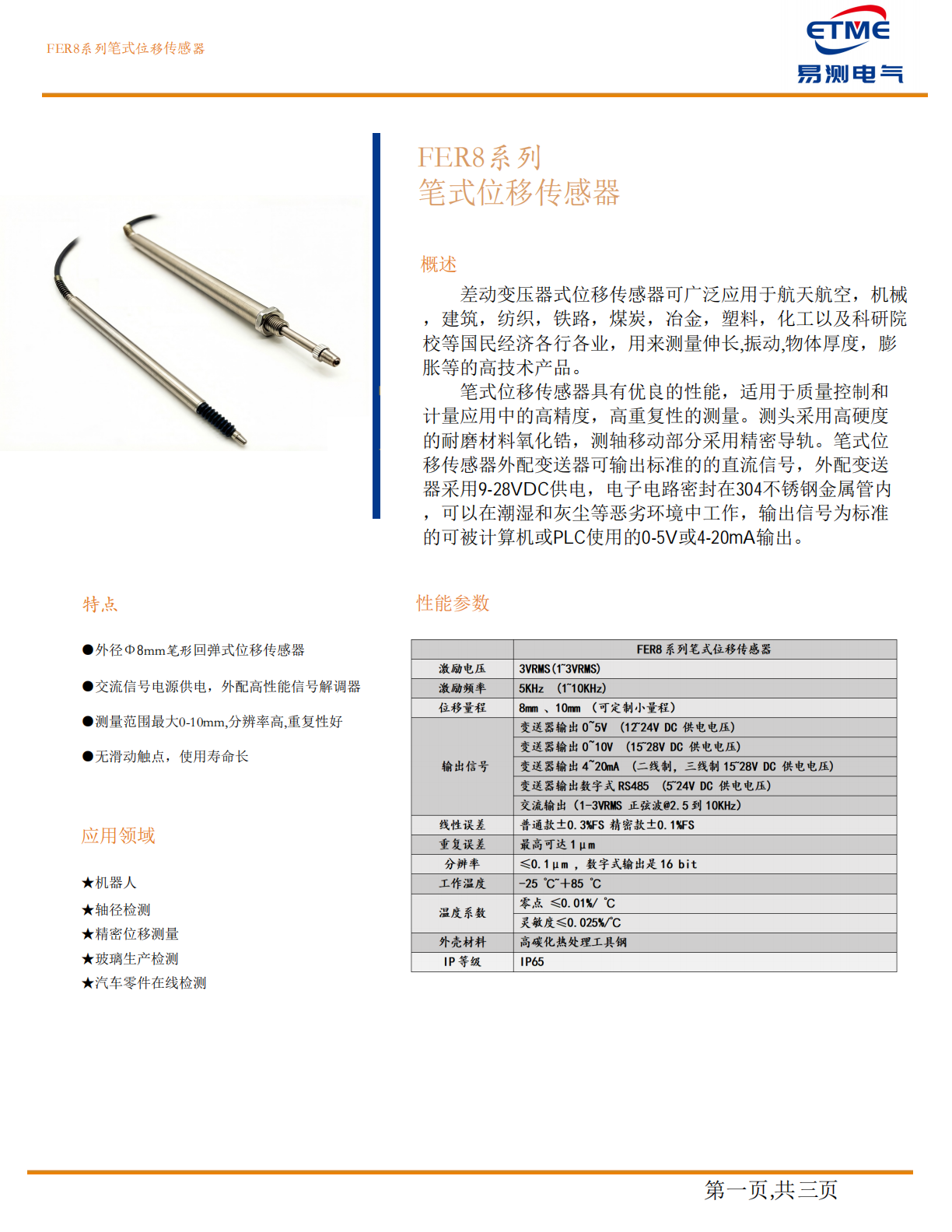

01FER8 系列 笔式位移传感器
概述
差动变压器式位移传感器可广泛应用于航空航天、机械、建筑、纺织、铁路、煤炭、冶金、塑料、化工以及科研院校等国民经济各行各业,用来测量伸长、振动、物体厚度、膨胀等的高技术产品。笔式位移传感器具有优良的性能,适用于质量控制和计量应用中的高精度、高重复性的测量。测头采用高硬度的耐磨材料氧化锆,测轴移动部分采用精密导轨。笔式位移传感器外配变送器可输出标准的直流信号,外配变送器采用 9-28VDC 供电,电子电路密封在 304 不锈钢金属管内,可以在潮湿和灰尘等恶劣环境中工作,输出信号为标准的可被计算机或 PLC 使用的 0-5V 或 4-20mA 输出。
特点
- 外径 Φ8mm 笔形回弹式位移传感器
- 交流信号电源供电,外配高性能信号解调器
- 测量范围最大 0-10mm,分辨率高,重复性好
- 无滑动触点,使用寿命长
应用领域
- 机器人
- 轴径检测
- 精密位移测量
- 玻璃生产检测
- 汽车零件在线检测
08性能参数
| 项目 | FER8 系列笔式位移传感器 |
|---|---|
| 激励电压 | 3VRMS(1~3VRMS) |
| 激励频率 | 5KHz(1~10KHz) |
| 位移量程 | 8mm、10mm(可定制小量程) |
| 输出信号 | 变送器输出 0~5V(12-24V DC 供电);0~10V(15-28V DC 供电);4~20mA(二线制/三线制 15-28V DC 供电);数字式 RS485(5-24V DC 供电);交流输出(1~3VRMS 正弦波 2.5V 5~10KHz) |
| 线性误差 | 普通款 ±0.3%FS;精密款 ±0.1%FS |
| 重复误差 | 最高可达 1μm |
| 分辨率 | ≤ 0.1μm;数字式输出是 16 bit |
| 工作温度 | -25°C~+85°C |
| 温度系数 | 零点 ≤ 0.01V/°C;灵敏度 ≤ 0.025%/°C |
| 外壳材料 | 高碳化热处理工具钢 |
| IP 等级 | IP65 |
10FER8系列笔式位移传感器

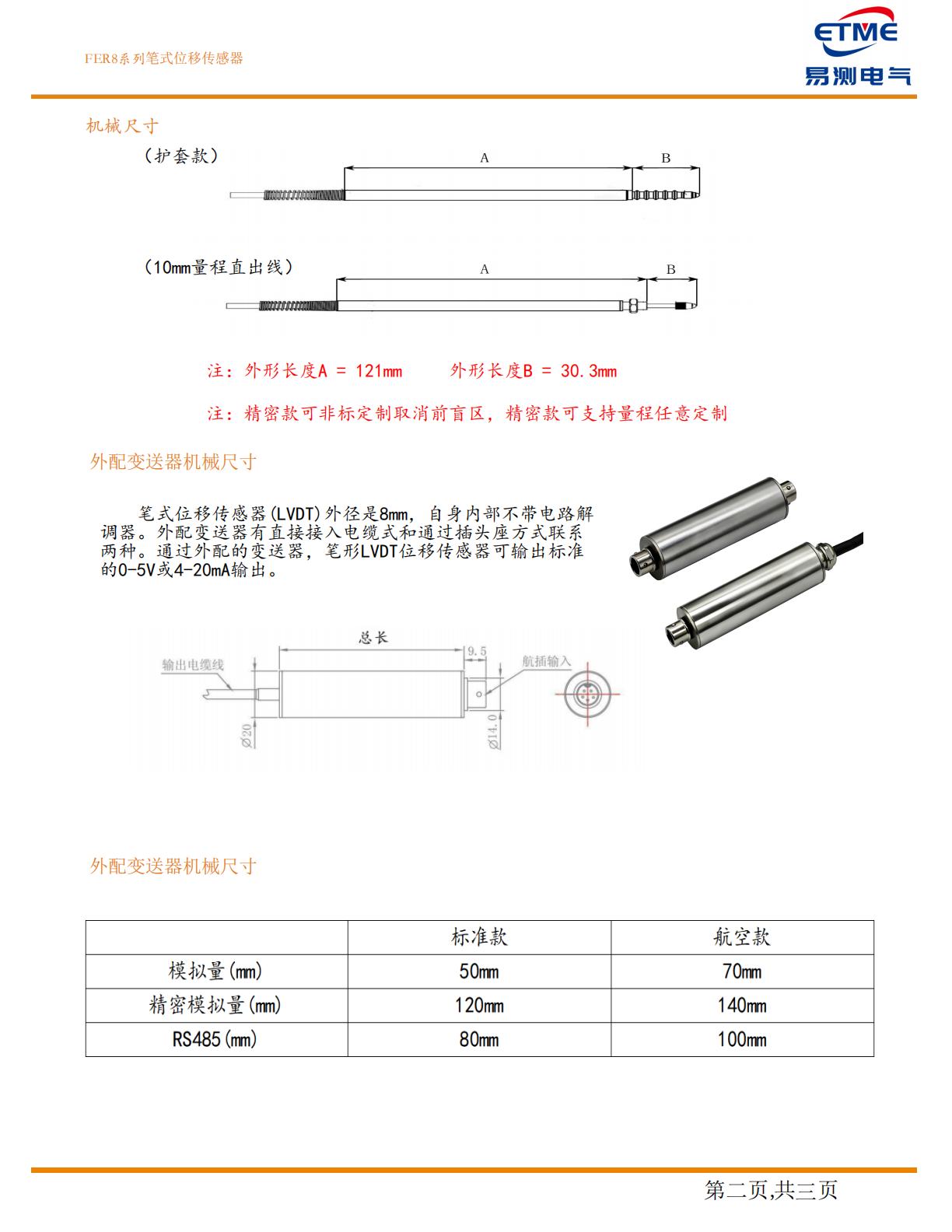

机械尺寸
护套款与10mm量程直出线两种结构，外形长度A = 121mm，外形长度B = 30.3mm。
注：精密款可非标定制取消前盲区，精密款可支持量程任意定制。
外配变送器机械尺寸
笔式位移传感器（LVDT）外径是8mm，自身内部不带电路解调器。外配变送器有直接接入电缆式和通过插头座方式联系两种。通过外配的变送器，笔形LVDT位移传感器可输出标准的0-5V或4-20mA输出。
外配变送器尺寸标注：总长、输出电缆线、航插输入、Φ20、Φ14.0。
| 类型 | 标准款 | 航空款 |
|---|---|---|
| 模拟量（mm） | 50mm | 70mm |
| 精密模拟量（mm） | 120mm | 140mm |
| RS485（mm） | 80mm | 100mm |
第二页，共三页
技术参数（文字整理）
| 测量原理 | 差动变压器（LVDT），回弹式测头 |
|---|---|
| 外径 | Φ8mm |
| 标准量程 | 8mm / 10mm（可定制小量程） |
| 分辨率 | ≤0.1μm（数字输出 16 位） |
| 重复误差 | 最高可达 1μm |
| 线性误差 | 普通款 ±0.3%FS；精密款 ±0.1%FS |
| 激励 | 3V RMS（1～3V），频率 5kHz（1～10kHz） |
| 输出（经变送器） | 0-5V / 0-10V / 4-20mA / RS485 / 交流 |
| 防护 / 温度 | IP65，-25℃～+85℃ |
| 测头 / 外壳 | 氧化锆测头，高碳化热处理工具钢外壳 |
安装与接线要点
- 测头必须轴向对准被测面，侧向力会伤导轨。
- 螺纹款前端穿入 8mm 孔，用自带螺帽旋紧；护套款按夹具固定。
- 回弹弹簧不得压并圈，工装内加超程块后再试冲。
- 铁芯须走在有效行程内，8mm / 10mm 是线性区不是顶到外壳。

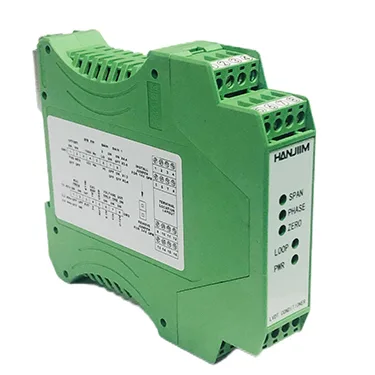

- 本体无工业信号，须配变送器或 LDM-1000，激励稳定后再锁增益。
- 屏蔽单端接地，信号线不要和变频器动力线绑在一起。
常见问题
FER8笔式LVDT位移传感器 的测量原理和主要特点是什么？
FER8 是 Φ8mm 笔式回弹 LVDT，差动变压器原理，无滑动触点。标准量程 8mm / 10mm，精密款线性度 ±0.1%FS，分辨率可达 0.1μm。主要特点包括：Φ8mm 笔式回弹，标准量程 8 / 10mm；分辨率 ≤0.1μm，精密款线性 ±0.1%FS；无滑动触点，测头氧化锆耐磨。
FER8笔式LVDT位移传感器 有哪些主要技术参数？
主要技术参数：测量原理：差动变压器（LVDT），回弹式测头；外径：Φ8mm；标准量程：8mm / 10mm（可定制小量程）；分辨率：≤0.1μm（数字输出 16 位）；重复误差：最高可达 1μm。更完整参数请查看上方技术参数表。
FER8笔式LVDT位移传感器 有现货吗？
常规型号备有现货，交期快，可直接下单或索取样品。
想了解 FER8笔式LVDT位移传感器 的选型或报价，怎么联系？
欢迎联系深圳市易测电气有限公司工程团队：电话 13728880902，邮箱 info@szetme.com，说明行程、信号输出与安装方式，我们会协助选型并给出报价。
