FER20直流LVDT位移传感器
技术图册与资料
技术参数与规格说明
01FER20系列 LVDT位移传感器

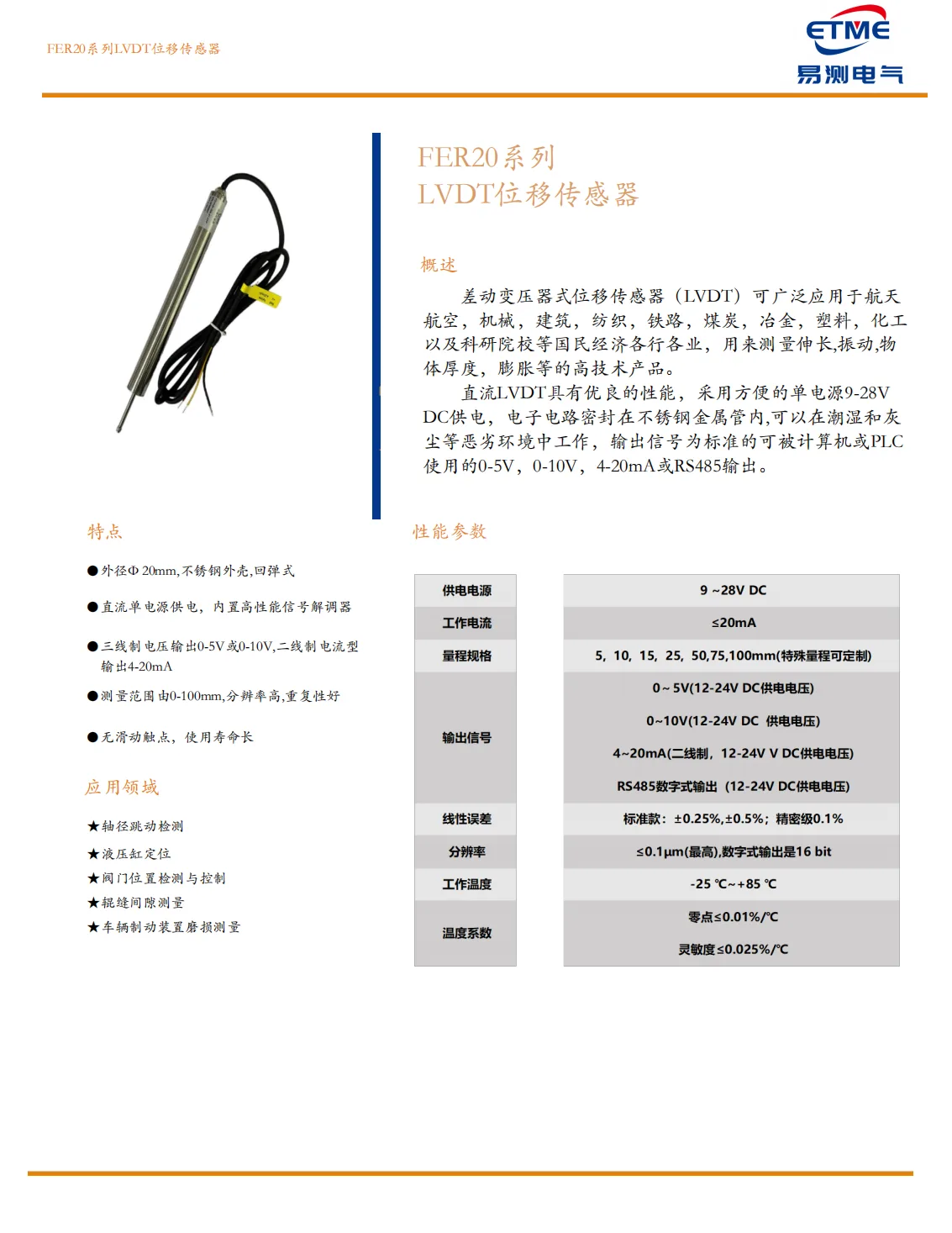

概述
差动变压器式位移传感器（LVDT）可广泛应用于航天航空，机械，建筑，纺织，铁路，煤炭，冶金，塑料，化工以及科研院校等国民经济各行业，用来测量伸长、振动物体厚度，膨胀等的高技术产品。直流LVDT具有优良的性能，采用方便的单电源9-28V DC供电，电子电路密封在不锈钢金属管内，可以在潮湿和灰尘等恶劣环境中工作，输出信号为标准的可被计算机或PLC使用的0-5V，0-10V，4-20mA或RS485输出。
特点
- 外径Φ20mm，不锈钢外壳，回弹式
- 直流单电源供电，内置高性能信号调制器
- 三线制电压输出0-5V或0-10V，二线制电流型输出4-20mA
- 测量范围0-100mm，分辨率高，重复性好
- 无滑动触点，使用寿命长
应用领域
- 抽径跳动检测
- 液压缸定位
- 阀门位置检测与控制
- 辊缝间隙测量
- 车辆制动装置磨损测量
性能参数
| 参数 | 值 |
|---|---|
| 供电电源 | 9～28V DC |
| 工作电流 | ≤20mA |
| 量程规格 | 5、10、15、25、50、75、100mm（特殊量程可定制） |
| 输出信号 | 0~5V（12-24V DC供电电压）；0~10V（12-24V DC供电电压）；4~20mA（二线制，12-24V V DC供电电压）；RS485数字式输出（12-24V DC供电电压） |
| 线性度误差 | 标准款：±0.25%、±0.5%；精密款0.1% |
| 分辨率 | ≤0.1μm（最高），数字式输出是16 bit |
| 工作温度 | -25 ℃~+85 ℃ |
| 温度系数 | 零点≤0.01%/℃；灵敏度≤0.025%/℃ |
10FER20系列 LVDT位移传感器 — 产品尺寸与安装

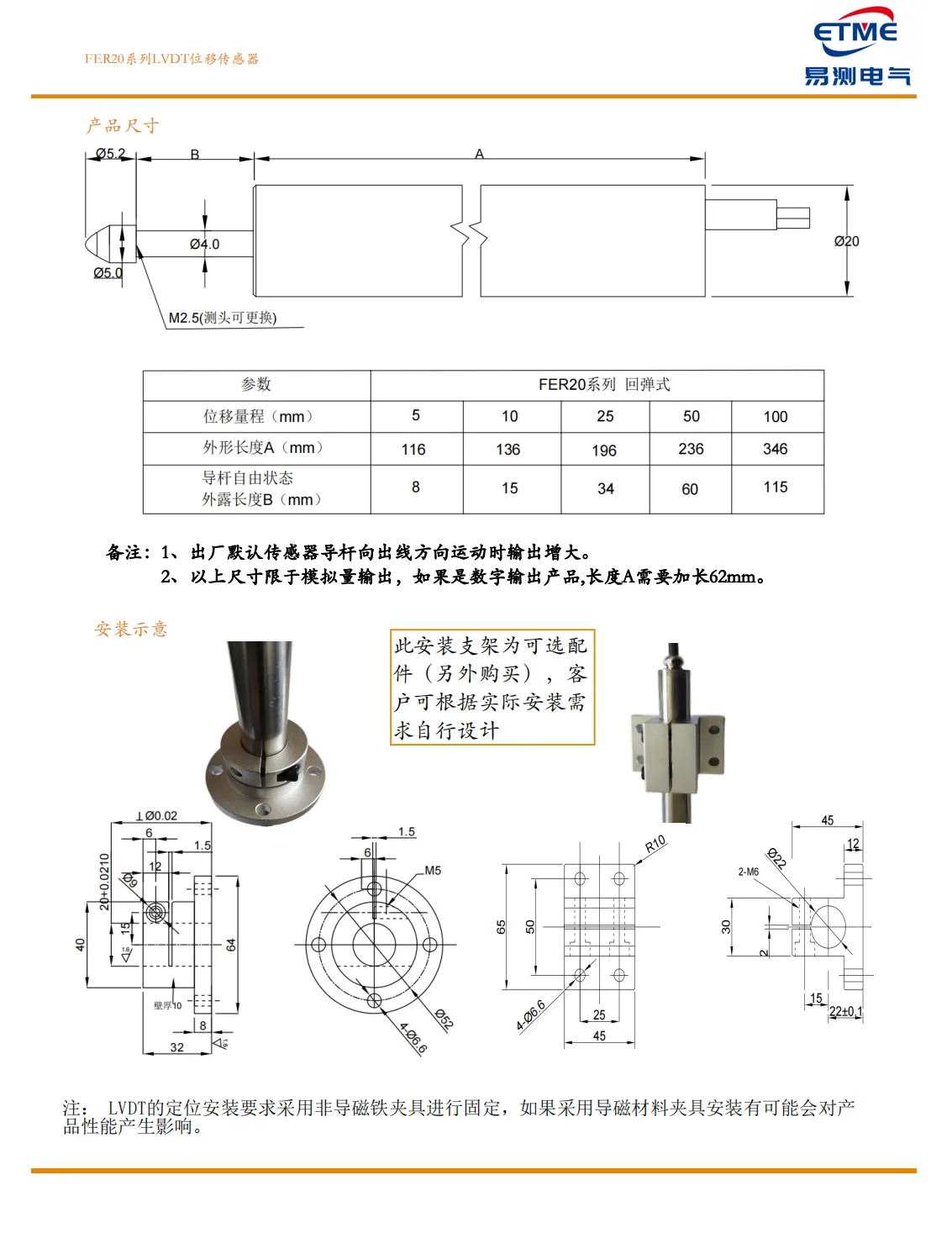

产品尺寸
- 测头直径 Φ5.2，杆径 Φ4.0，杆端 R5.0
- 测头螺纹：M2.5（测头可更换）
- 主体外径 Φ20
- 尺寸变量：A（外形长度）、B（导杆自由状态外露长度）
FER20系列 回弹式 尺寸参数表
| 参数 | 5mm | 10mm | 25mm | 50mm | 100mm |
|---|---|---|---|---|---|
| 位移量程（mm） | 5 | 10 | 25 | 50 | 100 |
| 外形长度A（mm） | 116 | 136 | 196 | 236 | 346 |
| 导杆自由状态外露长度B（mm） | 8 | 15 | 34 | 60 | 115 |
备注：1、出厂默认传感器导杆向出线方向运动时输出增大。2、以上尺寸限于模拟量输出，如果是数字输出产品，长度A需要加长62mm。
安装示意
此安装支架为可选配件（另外购买），客户可根据实际安装需求自行设计。安装夹具关键尺寸：夹块 1Φ0.02、厚 6、内六角 1.5；固定孔 2Φ0.0210，孔距 40；外形宽 64；螺母 10；总长 32；圆形安装盘：1.5、4Φ5.8、4Φ5、M5；L 型支架：R10、4Φ5.6、25、45、50、65；夹具宽 45、高 12，安装孔 2-M6、Φ32，孔距 30、2、15，公差 22±0.1。
注：LVDT的定位安装要求采用非导磁铁夹具进行固定，如果采用导磁材料夹具安装有可能会对产品性能产生影响。
技术参数（文字整理）
| 测量原理 | 差动变压器（LVDT），直流一体 |
|---|---|
| 供电 | 9–28V DC |
| 输出 | 0-5V / 0-10V / 4-20mA / RS485 |
| 外壳 | 304 不锈钢管，电子密封在管内 |
| 适用 | 阀芯、缸位移、试验机短行程，直接进 PLC |
安装与接线要点
- 铁芯必须走在有效行程内，超程读数会变钝或损坏有效区。
- 测杆避免侧向力，调零在有效行程中点进行。
- 电缆做滴水弯，屏蔽单端接地。
- 与交流笔式 FER8 不同，FER20 不必外配变送器。
常见问题
FER20直流LVDT位移传感器 的测量原理和主要特点是什么？
FER20 是直流一体 LVDT，单电源 9–28V，电子电路封在 304 不锈钢管内，潮湿粉尘可用。主要特点包括：差动变压器 LVDT，无滑动触点；直流 9–28V，电路封在不锈钢管里；0-5V / 0-10V / 4-20mA / RS485，可直连 PLC。
FER20直流LVDT位移传感器 有哪些主要技术参数？
主要技术参数：测量原理：差动变压器（LVDT），直流一体；供电：9–28V DC；输出：0-5V / 0-10V / 4-20mA / RS485；外壳：304 不锈钢管，电子密封在管内；适用：阀芯、缸位移、试验机短行程，直接进 PLC。更完整参数请查看上方技术参数表。
