LDM-1000 LVDT信号调节模块

更新时间：2026-09-23

LDM-1000 是给交流 LVDT / RVDT 探头用的 DIN 导轨信号调理模块，装在控制柜里。

先对激励和零位，再锁增益，避免满程饱和；4-20mA 适合长线，交流探头不要直接进 PLC 模拟量通道。

✓ DIN 导轨安装，给交流 LVDT / RVDT 探头调理信号
✓ 一组增益、驱动电压和振荡器频率，适配多数交流探头

咨询选型 / 索样查看技术图册（3）

技术图册与资料

技术参数与规格说明

26 项 7 节 1 表 7 列

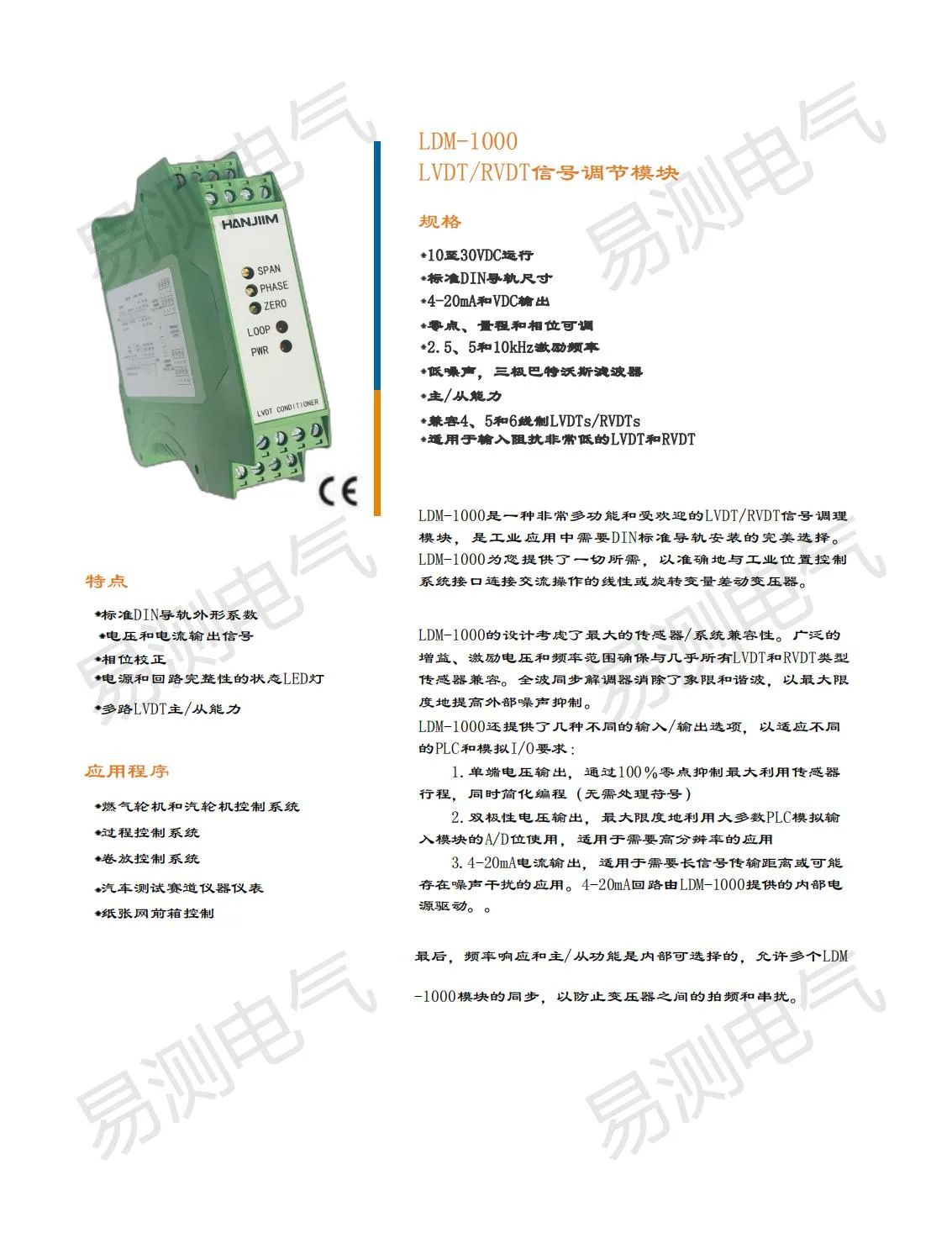

01LDM-1000 LVDT/RVDT信号调节模块

02规格

10至30VDC运行
标准DIN导轨尺寸
4-20mA和VDC输出
零点、量程和相位可调
2.5、5和10kHz激励频率
低噪声，三极巴特沃斯滤波器
主/从能力
兼容4、5和6线制LVDTs/RVDTs
适用于输入阻抗非常低的LVDT和RVDT

04特点

标准DIN导轨外形系数
电压和电流输出信号
相位校正
电源和回路完整性的状态LED灯
多路LVDT主/从能力

06应用程序

燃气轮机和汽轮机控制系统
过程控制系统
卷放控制系统
汽车测试赛道仪器仪表
纸张网前箱控制

LDM-1000是一种非常多功能和受欢迎的LVDT/RVDT信号调理模块，是工业应用中需要DIN标准导轨安装的完美选择。LDM-1000为您提供了一切所需，以准确地与工业位置控制系统接口连接交流操作的线性或旋转变量差动变压器。

LDM-1000的设计考虑了最大的传感器/系统兼容性。广泛的增益、激励电压和频率范围确保与几乎所有LVDT和RVDT类型传感器兼容。全波同步解调器消除了象限和谐波，以最大限度地提高外部噪声抑制。

LDM-1000还提供了几种不同的输入/输出选项，以适应不同的PLC和模拟I/O要求：

1单端电压输出，通过100%零点抑制最大利用传感器行程，同时简化编程（无需处理符号）
2双极性电压输出，最大限度地利用大多数PLC模拟输入模块的A/D位使用，适用于需要高分辨率的应用
34-20mA电流输出，适用于需要长信号传输距离或可能存在噪声干扰的应用。4-20mA回路由LDM-1000提供的内部电源驱动。

最后，频率响应和主/从功能是内部可选择的，允许多个LDM-1000模块的同步，以防止变压器之间的拍频和串扰。

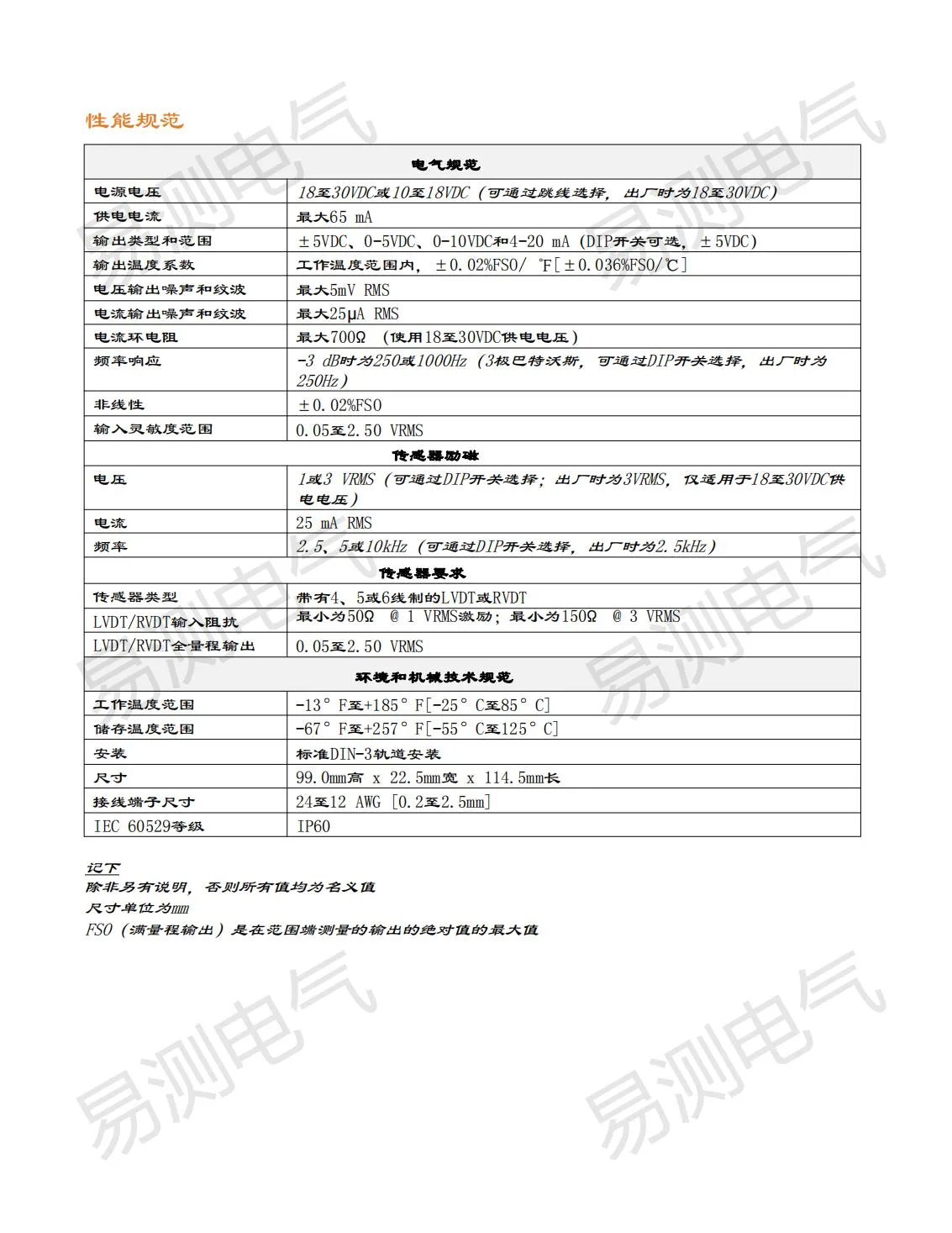

13性能规范

参数	规格
电源电压	18至30VDC或10至18VDC（可通过跳线选择，出厂时为18至30VDC）
供电电流	最大65 mA
输出类型和范围	±5VDC、0-5VDC、0-10VDC和4-20 mA（DIP开关可选，±5VDC）
输出温度系数	工作温度范围内，±0.02%FSO/°F [±0.036%FSO/℃]
电压输出噪声和纹波	最大5mV RMS
电流输出噪声和纹波	最大25μA RMS
电流环电阻	最大700Ω（使用18至30VDC供电电压）
频率响应	-3 dB时为250或1000Hz（3极巴特沃斯，可通过DIP开关选择，出厂时为250Hz）
非线性	±0.02%FSO
输入灵敏度范围	0.05至2.50 VRMS
传感器励磁电压	1或3 VRMS（可通过DIP开关选择；出厂时为3VRMS，仅适用于18至30VDC供电电压）
传感器励磁电流	25 mA RMS
传感器励磁频率	2.5、5或10kHz（可通过DIP开关选择，出厂时为2.5kHz）
传感器类型	带有4、5或6线制的LVDT或RVDT
LVDT/RVDT输入阻抗	最小为50Ω @ 1 VRMS激励；最小为150Ω @ 3 VRMS
LVDT/RVDT全量程输出	0.05至2.50 VRMS
工作温度范围	-13°F至+185°F [-25°C至85°C]
储存温度范围	-67°F至+257°F [-55°C至125°C]
安装	标准DIN-3轨道安装
尺寸	99.0mm高 x 22.5mm宽 x 114.5mm长
接线端子尺寸	24至12 AWG [0.2至2.5mm²]
IEC 60529等级	IP60

15记下

除非另有说明，否则所有值均为名义值

尺寸单位为mm

FSO（满量程输出）是在范围端测量的输出的绝对值的最大值

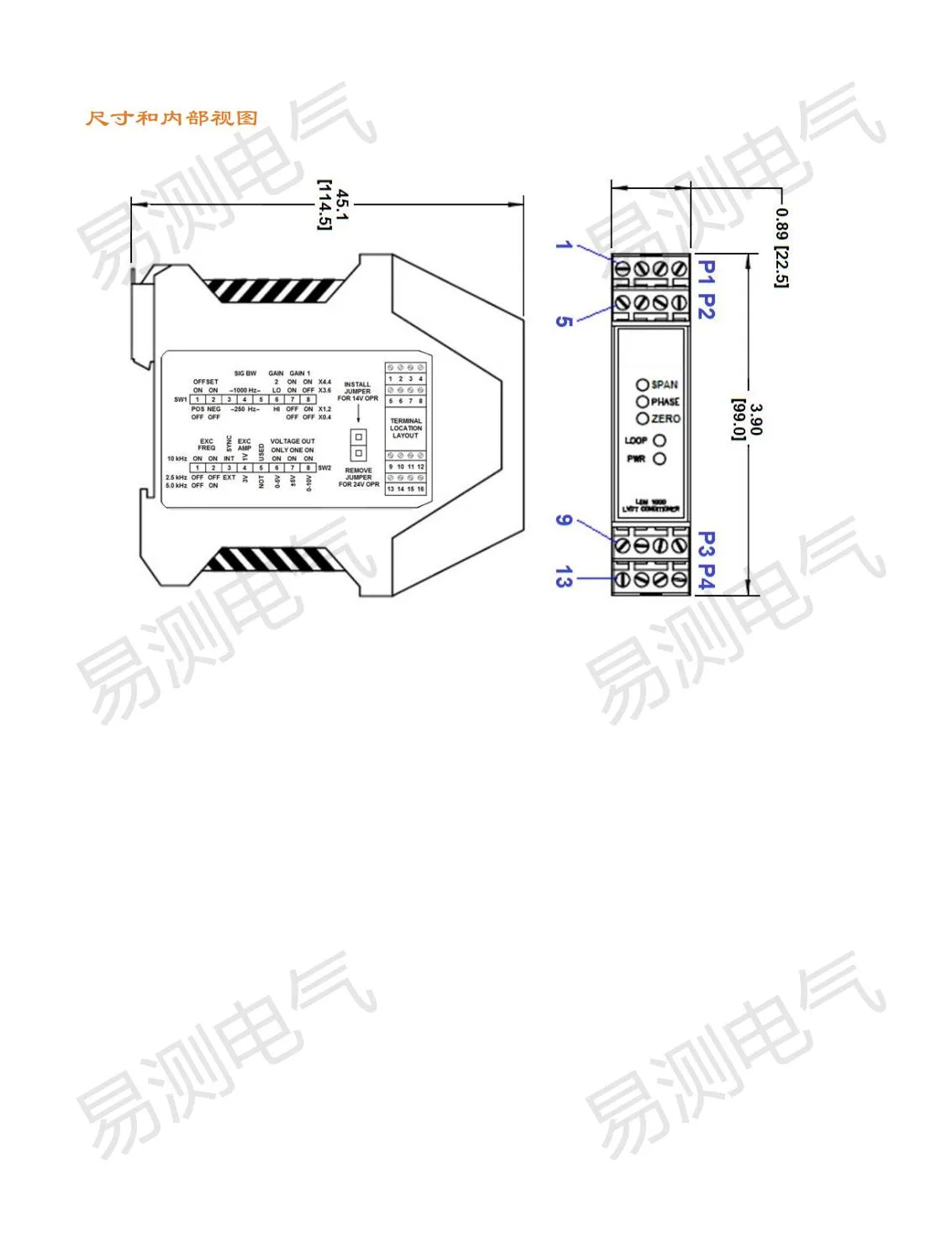

19尺寸和内部视图

传感器外壳尺寸与端子、内部视图。整体外形宽度 45.1，全长 114.5，侧面端子排宽度 0.88 × 22.5，整体高度 3.90，侧支架间距 109.0。

端子标注

顶部端子排：P1 P2
底部端子排：P3 P4
端子编号：1、5、9、13

前面板指示灯与功能

SPAN
PHASE
ZERO
Link Wiring List Identifier

内部 DIP 设置标签

OFFSET、SI/BN、GAIN、GAIN 1
OFF 0/S、-1000 Hz、LO ON OFF X1.4
SW1：1 2 3 4 5 6 7 8，INSTALL JUMPER FOR 1AV OPNG
PUSH 4X/S：-10 OFF ON X1.2
OFF OFF -10 OFF OFF OFF X0.4
EAC FREQ、EXC AMP、VOLTAGE OUT
15 kHz ON 3 EXC、2.5 kHz OFF OFF EXT IN IN IN、5.0 kHz OFF ON NPN PNP
TERMINAL SOLDERED LAYOUT
REMOVE JUMPER FOR 24V OPNG
引脚 9 10 11 12 / 13 14 15 16

技术参数（文字整理）

电源电压	18至30VDC或10至18VDC（可通过跳线选择，出厂时为18至30VDC）
供电电流	最大65 mA
输出类型和范围	±5VDC、0-5VDC、0-10VDC和4-20 mA（DIP开关可选，±5VDC）
输出温度系数	工作温度范围内，±0.02%FSO/°F [±0.036%FSO/℃]
电压输出噪声和纹波	最大5mV RMS
电流输出噪声和纹波	最大25μA RMS
电流环电阻	最大700Ω（使用18至30VDC供电电压）
频率响应	-3 dB时为250或1000Hz（3极巴特沃斯，可通过DIP开关选择，出厂时为250Hz）
非线性	±0.02%FSO
输入灵敏度范围	0.05至2.50 VRMS
传感器励磁电压	1或3 VRMS（可通过DIP开关选择；出厂时为3VRMS，仅适用于18至30VDC供电电压）
传感器励磁电流	25 mA RMS
传感器励磁频率	2.5、5或10kHz（可通过DIP开关选择，出厂时为2.5kHz）
传感器类型	带有4、5或6线制的LVDT或RVDT
LVDT/RVDT输入阻抗	最小为50Ω @ 1 VRMS激励；最小为150Ω @ 3 VRMS
LVDT/RVDT全量程输出	0.05至2.50 VRMS
工作温度范围	-13°F至+185°F [-25°C至85°C]
储存温度范围	-67°F至+257°F [-55°C至125°C]
安装	标准DIN-3轨道安装
尺寸	99.0mm高 x 22.5mm宽 x 114.5mm长
接线端子尺寸	24至12 AWG [0.2至2.5mm²]
IEC 60529等级	IP60

常见问题

LDM-1000 LVDT信号调节模块的测量原理和主要特点是什么？

LDM-1000 是给交流 LVDT / RVDT 探头用的 DIN 导轨信号调理模块，装在控制柜里。主要特点包括：DIN 导轨安装，给交流 LVDT / RVDT 探头调理信号；一组增益、驱动电压和振荡器频率，适配多数交流探头。

LDM-1000 LVDT信号调节模块有哪些主要技术参数？

主要技术参数：电源电压：18至30VDC或10至18VDC（可通过跳线选择，出厂时为18至30VDC）；供电电流：最大65 mA；输出类型和范围：±5VDC、0-5VDC、0-10VDC和4-20 mA（DIP开关可选，±5VDC）；输出温度系数：工作温度范围内，±0.02%FSO/°F [±0.036%FSO/℃]；电压输出噪声和纹波：最大5mV RMS。更完整参数请查看上方技术参数表。
