现场最常见的一个接线场景：交流笔式探头买回去，几根线直接接到 PLC 模拟量模块上，通电，没数。查来查去接线没错，最后发现交流 LVDT 的绕组输出是交流信号，PLC 模拟量要的是直流电压或电流，中间缺了一个调理器。这个调理器也叫变送器，它干四件事：激励、解调、判向、调零。搞清这四件事，你就能自己判断是探头的问题还是配套的问题，不用来回拆装。
调理器干四件事
| 一件事 | 干什么 | 现场注意 |
|---|---|---|
| 激励 excitation | 给初级绕组提供交流电源（幅值+频率） | 按探头样本设；FER8 常见约 3V RMS、约 5kHz |
| 解调 demodulation | 把次级差分交流变成高电平直流 | 先粗调后细调，走完全行程再定 |
| 判向 direction | 铁芯过零时输出相位翻转 180°，用极性判方向 | 零位对中后再看方向，别反接 |
| 调零 null adjustment | 提供电气零位微调 | 机械对中后再电气微调，装好锁死 |

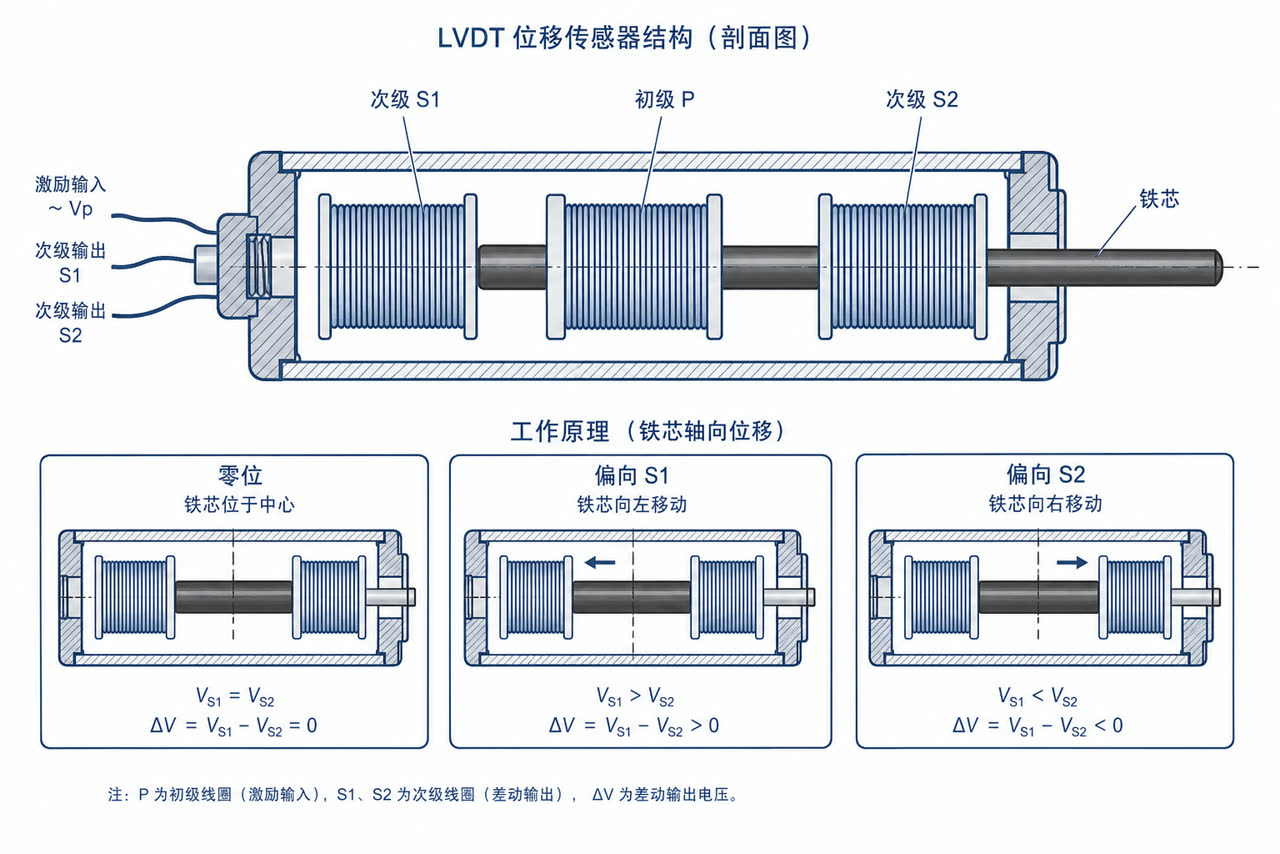

第一件，激励。LVDT 的初级绕组要通交流电才能工作，这个交流电的幅值和频率得按探头样本来。幅值低了，输出信号小，噪声占比变大；频率不对，灵敏度和线性都会变。FER8 样本写的是约 3V RMS、约 5kHz，可调范围 1～3V RMS、1～10kHz。装的时候按样本设，别随手拿电源上的某个电压档对付。
第二件，解调。次级两个绕组反向串联，输出的是差分交流，要把这个交流变成高电平的直流，才好进 PLC。解调之后调增益是重点：增益锁得太小，信号小，分辨率浪费；锁得太大，行程没走满输出就饱和，读数顶到头还往上顶。标准做法是让铁芯走完全行程，看输出占满量程多少，再定增益。
第三件，判向。铁芯在零位两侧时，输出交流的相位差 180°。调理器靠这个相位判断铁芯在零位的哪一侧。现场容易犯的错是次级两根线接反，方向就反了——读数变大变小反着来，机械上没问题，电气上全错。对方向之前，先把零位对中。
第四件，调零。电气调零是给安装对中之后残余的零位误差做微调。顺序别反：先机械对中，再电气微调，调完锁死。你要是先电气调零再动机械位置，等于白调。
LDM-1000 怎么配合
交流探头接 LDM-1000（DIN 导轨调理模块）时，操作顺序是固定的：先按样本确认激励幅值和频率；铁芯放行程中点对零位；然后让铁芯走一遍全行程，观察输出有没有折返或者饱和；最后锁增益。四步走完再进 PLC。增益锁定之前，不要把交流探头直接接到 PLC 模拟量上，轻则没数，重则模块饱和。
LDM-1000 输出可以选电压或者 4-20mA。长线场合选 4-20mA 更稳，电流环抗干扰比电压好，几十米线压降也不明显。
哪些 LVDT 不用外配调理器
直流一体的 FER20 和分体式 FEG20 已经把激励、解调做进了 304 不锈钢管里，9–28V 供电，直接出 0-5V、0-10V、4-20mA、RS485，插上就能进 PLC，不用外配。只有交流笔式像 FER8 这种，本体只有绕组端子，才需要外配变送器或 LDM-1000。选型的时候先想清楚：要直流一体省事，还是要交流笔式配模块灵活。
现场坑点
最后说几个现场常见问题。激励频率调错：激励频率太低，跟不上运动速度，快速测量时读数滞后甚至失真，行业经验是激励频率要比运动频率高约十倍，具体按样本和工况来。增益锁太早：还没走全行程就锁增益，行程深处饱和了才发现，返工。调零后没锁：电气调零旋钮没锁死，振动几次零位又跑了。还有屏蔽线没单端接地，把变频器的干扰接进信号里，读数跳。这些坑多数不是探头的问题，是配套和安装的问题，排查的时候先查调理器，别一上来就换探头。
本文用到的本站数字：FER8 激励约 3V RMS、约 5kHz（可调 1～3V RMS、1～10kHz）；LDM-1000 先激励、对零位、再锁增益；FER20/FEG20 内置调理，9–28V 直连 PLC。
明确没写进 FER 的行业规格：“激励频率须高于运动频率约十倍”是行业经验值，非 FER 样本指标；行业教程里的典型激励值（2.5kHz 时 3–7Vrms）是行业典型，FER8 样本是约 3V RMS、约 5kHz，两者不混。
