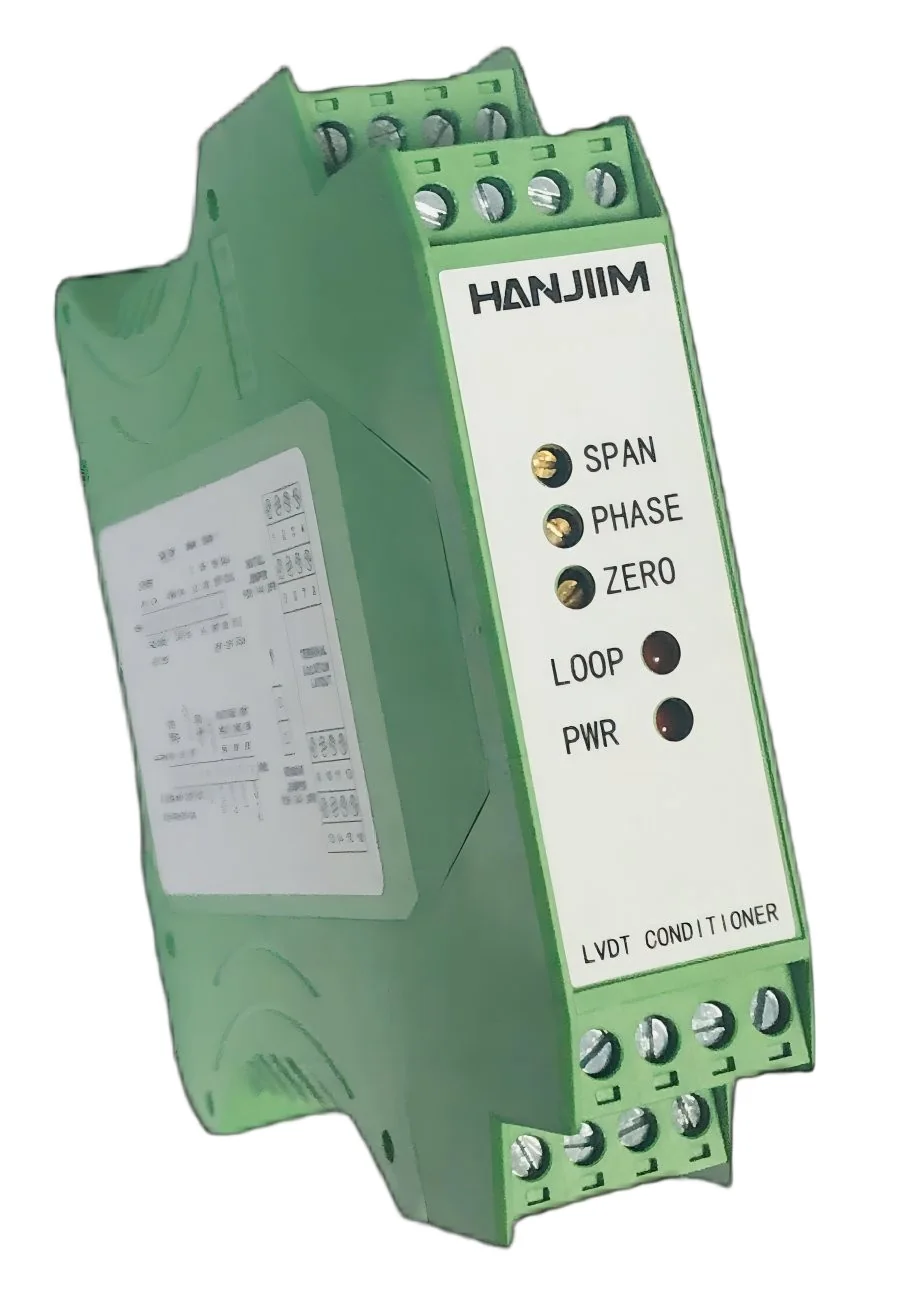

交流 LVDT 出的是绕组上的交流信号，不能直接进 PLC 模拟量通道，中间必须加一个调理模块：给初级提供激励、把次级差分交流解调成直流、判方向、再调零。LDM-1000 调理模块干的就是这四件事，DIN 导轨安装、直接上控制柜导轨。模块到手调不出来，八成卡在同四个地方：供电跳线、拨码开关、增益档位、校准顺序。按下面顺序走一遍，基本一次点亮。
一、动手前先备四个数
这四个数查不到，后面全是瞎调——尤其是频率，手册上给的往往是 2.5kHz 下的值，换了频率数值跟着变。
| 要查的参数 | 拿来干什么 |
|---|---|
| 探头推荐激励频率 | 设 SW2 振荡频率（2.5 / 5 / 10 kHz 三档） |
| 该频率下的输出灵敏度 | 算满量程输出、选增益档 |
| 该频率下的初级阻抗 | 决定用 3 VRMS 还是 1 VRMS 激励 |
| 要校准的±满量程与输出类型 | 设输出范围、算增益、定校准目标值 |
二、开壳和 JP1 供电跳线
螺丝刀同时按下两侧卡扣，机壳弹开，把前面板和电路板一起向前抽出约 4cm 就能看到跳线和拨码开关；里面有弹簧限位，抽不动别硬拽。JP1 决定供电范围：
| JP1 位置 | 供电范围 | 说明 |
|---|---|---|
| 出厂位（默认） | 18~30 VDC | 只有这一档能带 4~20mA 输出 |
| 短接两个插针 | 10~18 VDC | 低压场合用；此时输入超过 18V 内部稳压器会发热 |
坑点：改到 10~18V 那档还接 24V，模块不会马上坏，但稳压器长期发烫、寿命明显缩短。要出 4~20mA 就别动 JP1。端子是插拔式螺钉端子排，带防误插设计，现场换模块直接拔插、不用重新对线。
三、拨码开关 SW1 / SW2 怎么拨
SW1 管偏置、带宽和增益，SW2 管激励频率、同步、激励电压和输出范围。两张表对着拨即可，加粗是出厂位。
| SW1 | 1 | 2 | 3 / 4 / 5 | 6 | 7 / 8 |
|---|---|---|---|---|---|
| 功能 | 偏置 | 偏置 | 信号带宽 | 增益高/低 | 增益档位 |
| ON | 正向 | 负向 | 1 kHz | 低 | 见增益表 |
| OFF | 无 | 无 | 250 Hz（出厂） | 高 | 见增益表 |
注意：开关 3、4、5 必须拨到同一位置；1 kHz 带宽只在激励频率为 10kHz 时才建议用，其它频率硬上 1kHz，输出会有明显噪声。
| SW2 | 1 / 2 | 3 | 4 | 5 | 6 / 7 / 8 |
|---|---|---|---|---|---|
| ON | 见频率表 | 内部（主模式） | 1 VRMS | 未使用 | 输出范围（只允许一个 ON） |
| OFF | 见频率表 | 外部（从模式） | 3 VRMS（出厂） | 未使用 | 同上 |
| 激励频率 | SW2-1 | SW2-2 | SW1-3/4/5 带宽 |
|---|---|---|---|
| 2.5 kHz（出厂） | OFF | OFF | OFF（250Hz） |
| 5 kHz | OFF | ON | OFF（250Hz） |
| 10 kHz | ON | ON | ON（1kHz） |
激励电压按探头阻抗定：振荡器最大 25mA RMS，3 VRMS 要求探头输入阻抗 ≥120Ω，阻抗更低就降到 1 VRMS，可支持低至 40Ω。另外 3 VRMS 激励只在 18~30VDC 供电下可用。
四、增益怎么算、怎么选档
公式只有一条：满量程输出（VRMS）＝ 灵敏度 × 激励电压 × 满量程值。算出数再查表选 SW1-6/7/8，先定死增益档再去校准。
| 增益 | SW1-7 | SW1-8 | SW1-6 | 满量程输出 VRMS |
|---|---|---|---|---|
| x0.4 | OFF | OFF | 低（ON） | 1.20 ~ 2.50 |
| x0.4 | OFF | OFF | 高（OFF） | 0.78 ~ 1.20 |
| x1.2 | OFF | ON | 低（ON） | 0.40 ~ 0.78 |
| x1.2 | OFF | ON | 高（OFF） | 0.26 ~ 0.40 |
| x3.63 | ON | OFF | 低（ON） | 0.13 ~ 0.26 |
| x3.63 | ON | OFF | 高（OFF） | 0.10 ~ 0.13 |
| x4.43 | ON | ON | 高（OFF） | 0.05 ~ 0.10 |
举例：某 LVDT 量程 ±1 英寸、2.5kHz 下灵敏度 0.39、激励 3 VRMS，满量程输出＝0.39×3×1＝1.17 VRMS，落在 0.78~1.20 区间，选 x0.4 高档（SW1-6 OFF）。

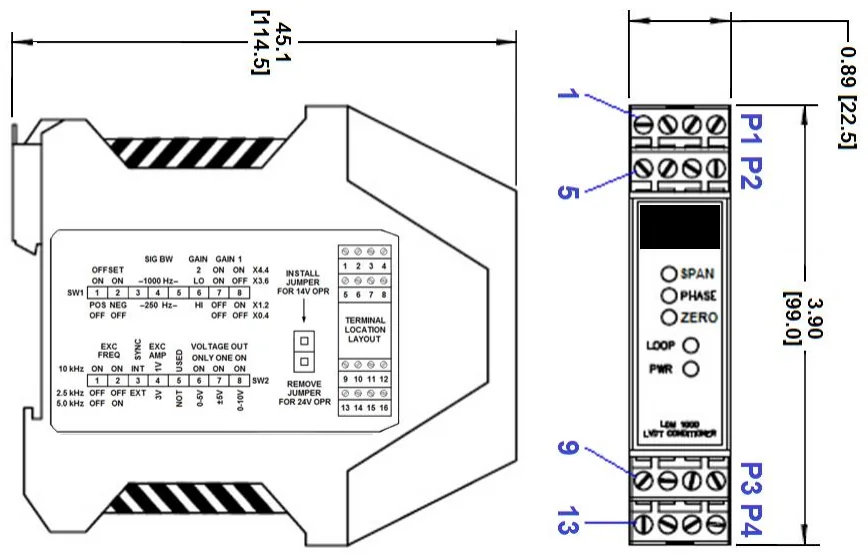

五、端子和接线要点
接线前有疑问的先看 LVDT 怎么接线。这里只说和模块相关的三件事：电压输出测 9（信号公共）与 10（信号输出）；电流输出测 15（电流公共）与 16（电流输出）；多台模块同步时把各自的 11（Sync OUT）与 12（Sync COM） 逐一并联成同步总线，并且只能有一台设为主模式——两台都设主去同步，可能损坏模块。电流环路电阻上限 700Ω（18~30VDC 供电时）。
六、九步校准（核心）
接好传感器、电源和电压表（或电流表），通电预热 15 分钟再开始——冷机校准必然漂。中值读数按下表对。
| 输出类型 | 中值读数 |
|---|---|
| ±5 VDC | 0.0 VDC |
| 0~+5 VDC | 2.5 VDC |
| 0~+10 VDC | 5.0 VDC |
| 4~20 mA | 12.0 mA |
- 断开 P1-1 上的初级引线，调 ZERO，使输出＝量程中值；
- 接回初级引线，铁芯插到线圈孔中部（RVDT 转到机械中心），机械调不准就用 ZERO 补到中值；
- 沿正向移动到计算满量程的约 80% 位置；
- 调 PHASE，使输出达到最大值；
- 回到中心位置，中值不对就微调 ZERO；
- 移到正满量程位置；
- 调 SPAN，使正向满量程输出＝要求值；
- 回中心复检，与第 2 步一致，必要时微调 ZERO；
- 移到负向满量程位置，读数应等于量程下限，必要时微调 SPAN。
七、现场最容易踩的坑
- 校准中途别动增益拨码：改了会零位漂移，必须回到第 1 步重做。所以顺序是先定增益档，再校准。
- 调 PHASE 没出现峰值：电位器旋到头就停在那儿往下做，不必强求；输出冲过量程上限则先把 SPAN 降到 70~80% 再调相位。
- SPAN 旋到头仍调不到满量程：逆时针到底（输出偏小）换更高一档增益，顺时针到底（输出偏大）换更低一档，换档后回第 1 步重做。
- 走不到机械满量程：可按百分比校准，走满量程的 xx%，输出调成相同百分比即可。
- 别追求两端读数完全对称：LVDT/RVDT 本身存在对称性误差，正负端很难完全相等，属正常。
- 读数还是跳：先按 LVDT 读数乱跳的四步排查清单 查铁芯松动和屏蔽接地，别急着怀疑模块。
常见问题
直流 LVDT 还需要 LDM-1000 吗？
不需要。像 FER20、FEG20 这类直流 LVDT 已经把调理电路封在管子里，出 0-5V、0-10V、4-20mA 或 RS485，可直接进 PLC。LDM-1000 是给 FER8 这类交流笔式、分体探头配的。
为什么一定要先断开初级引线调零？
让模块在没有传感器信号的状态下定零位，比带着探头调准得多。这一步偷懒，后面满度怎么调都觉得差一点。
绿灯亮了但读数不对，先看什么？
前面板第一个绿灯亮表示已上电，第二个绿灯亮表示环路电流在流动——4~20mA 断线时第一眼就看它。两个灯都正常，再按校准九步复核中值和满度。
多台模块装在一个柜里要注意什么？
必须设一主多从，同步总线把 11、12 脚并联，避免拍频和放大器与传感器串扰。出厂默认是主模式，多台一起上电前一定先改，两台都留主模式可能损坏模块。
出厂默认值速查
| 项目 | 出厂默认 |
|---|---|
| 供电范围 | 18~30 VDC（JP1 存放位） |
| 输出类型 | ±5 VDC |
| 信号带宽 | 250 Hz |
| 激励频率 | 2.5 kHz |
| 激励电压 | 3 VRMS |
| 同步模式 | 主模式（SW2-3 ON） |
顺序记住就不会乱：定参数 → 跳线 → 拨码 → 定增益档 → 预热 15 分钟 → 九步校准。更多 LVDT 原理和选型内容见 交流 LVDT 为什么要配调理器 与 LVDT 精度影响因素及校准方法。
本文用到的本站数字：LDM-1000 供电 18~30VDC（JP1 出厂位）或 10~18VDC（短接）；激励频率 2.5/5/10kHz，激励电压 1 或 3 VRMS，驱动能力 25mA RMS，3VRMS 要求阻抗 ≥120Ω；带宽 250Hz（出厂）/1kHz（仅 10kHz 激励）；增益档 x0.4~x4.43；输出 ±5V、0~5V、0~10V、4~20mA；电流环路 ≤700Ω；工作温度 -25~+85℃，防护等级 IP60，供电电流 ≤65mA。
说明：以上为该模块的设置与调试方法，具体以随机手册与实物丝印为准；探头的灵敏度、阻抗请以其自身样本给出的数据为准。
