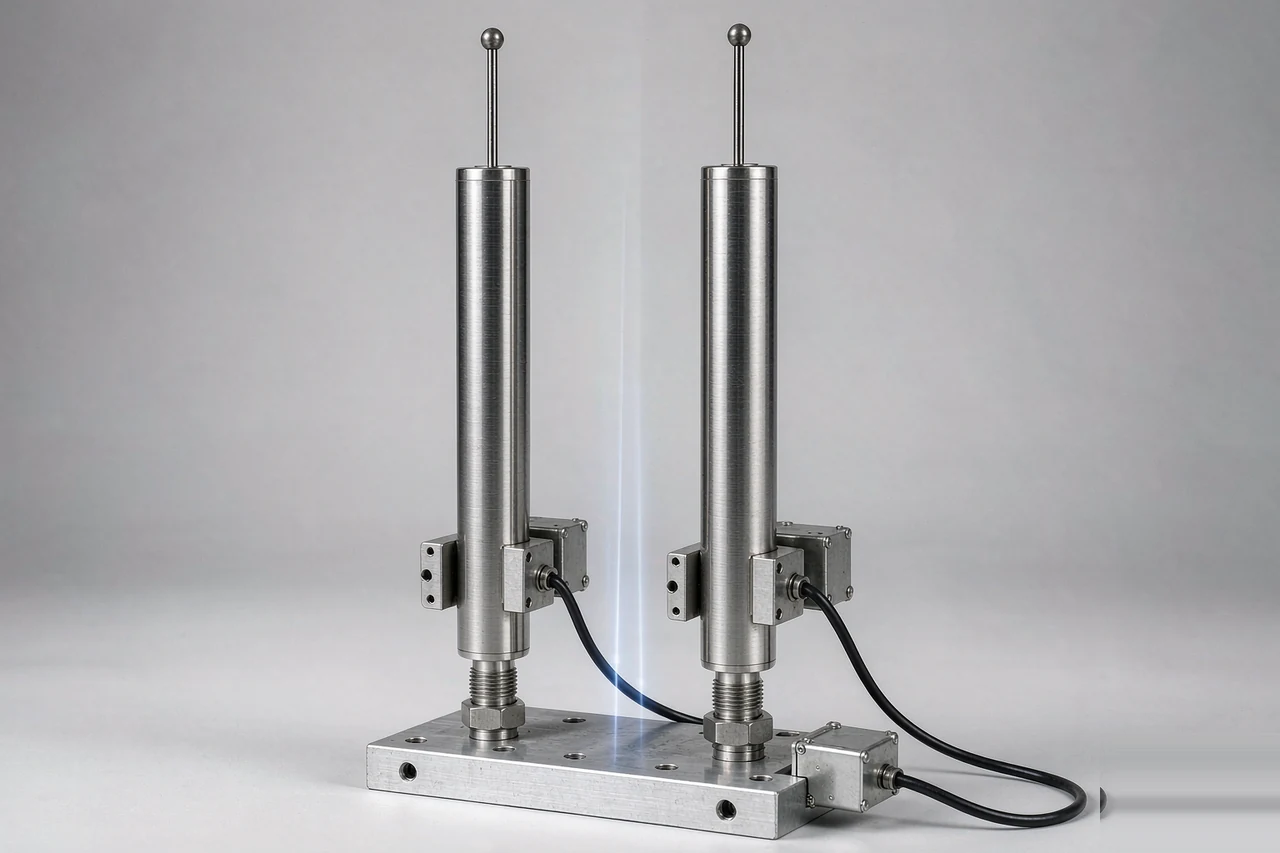

同一台设备上装两只、三只 LVDT，在检具和试验台上很常见：一根测轴径，一根测端面跳动；或者两端各一只测平行度。装完发现读数互相跟着动——A 探头的测头一动，B 探头的数也跟着漂。多数人第一反应是探头坏了或者现场干扰大，其实还有第三种可能：两只探头的激励频率撞在一起，互相串了。这篇只讲这一件事。
串扰不是从天上来的，是隔壁那只递过来的
LVDT 靠交变磁场工作：初级线圈通交流激励产生磁场，两组次级线圈差动输出。这个磁场不认外壳边界，会往外漏。两只探头挨得近，A 的激励磁场就会穿进 B 的线圈，在 B 的次级上感应出一个不属于它的电压。B 的调理器如果把这个电压也当自己的信号解出来，读数自然跟着 A 动。
这种现象有个好认的特点：它不是随机乱跳，而是跟另一只探头的动作有关。把 A 的测头推一下，B 跟着变，基本就能锁定是串扰。
同步解调认的是频率，这是频率错开的依据
交流 LVDT 的调理器做的是同步解调（synchronous demodulation，也叫相敏检波）：用一个与自己激励同频同相的参考信号去乘输出，只把同频的那部分留下来，频率对不上的成分在原理上会被压掉。
这就给了现场一个抓手：把两只探头的激励频率错开，A 的解调器就“认不出”B 的信号，反过来也一样。错开的是激励频率，不影响输出信号的类型——该出 0-10V 还是 4-20mA 都不变。
能不能错、能错多少，取决于探头样本允许的激励频率范围和调理器的可调档位。LDM-1000 这类调理模块本身就带一组振荡器频率档，就是为现场留的调节余地。改之前先翻随机资料确认探头允许范围，别为了错开把激励推到样本范围之外。
频率错开不是万能的
频率错开治的是“调理器把别人的信号认成自己的”。下面几种情况它管不了：
- 两只探头共用一套激励：源头就是同一个频率，没得错。
- 靠得太近：漏过来的磁场太强，解调器的抑制能力压不住，拉开安装距离仍是最直接的办法。
- 线缆捆在一起走：激励线里带着功率，和次级的小信号线捆在同一根扎带里，等于把串扰从空气里搬到了铜线上。信号线用屏蔽双绞线、与激励线分开走。
硬件层面还有一种做法叫分时激励：几只探头轮流通电，同一时刻只有一只在工作，从根上避免同时有磁场。代价是刷新率被摊薄，动态要求高的场合不合适。
激励频率本身还有个下限：它要明显高于被测运动的变化频率，这个关系见激励频率为什么要比运动频率高十倍左右。错开频率时别把某一档压得太低，否则动态跟不上。
排查顺序：先分清串扰还是干扰
- 单只单独跑：断开另一只的激励，读数恢复正常 → 指向串扰。
- 看是否跟随：另一只探头动，本只跟着变 → 指向串扰。
- 拉开距离或换频率档：现象减轻 → 确认是串扰，按上面两条处理。
如果单只跑也乱跳，那属于屏蔽接地和布线那一类问题：屏蔽层只在控制柜一侧单点接地、信号线远离动力线，按 LVDT 接线与屏蔽接地那篇的清单查。
依据
同步解调只对与激励同频的信号敏感、非接触式传感器的磁场会向外泄漏，属公开教程中的通用说明，本文按自己的话改写。本站数字只引用 FER 系列样本与产品页：FER8、FER20、FEG20、LDM-1000。
本文用到的本站数字：FER8 激励约 3V RMS、约 5kHz（可调 1～10kHz）；LDM-1000 为 DIN 导轨调理模块，带一组增益、驱动电压与振荡器频率组合。
明确没写进 FER 的行业规格：“错开频率可消除串扰”“分时激励”属行业通用做法，不构成 FER 订货规格；两只探头的最小安装间距本站未作规定，须按现场实测确定，本文不给数字。
