很多客户反馈：LVDT 位移传感器装上去，读数乱跳、零位来回漂，查了一圈发现不是传感器质量问题，而是接线和接地没做对。LVDT 原始输出是毫伏级的微弱交流信号，后面还要经过变送器调理，这中间任何一路干扰都会被放大。这篇文章把 LVDT 接线与屏蔽接地讲透。
一、LVDT 信号为什么怕干扰
LVDT 靠电磁感应工作，初级线圈由交流激励（常见 1~10kHz、约 3Vrms）供电，两个次级线圈差动输出。原始输出是交流电压，本身很弱，必须由变送器（信号调理器）解调、放大后变成 0-10V 或 4-20mA。信号越弱，越容易被现场的动力电、变频器、继电器耦合进噪声。
如果读数是固定在某个值上跳动、且万用表量电压却正常，八成是干扰而非传感器故障。
二、屏蔽信号线怎么接
LVDT 所用信号线一般用屏蔽电缆，屏蔽层接法有一条硬规矩：在整个链路里只做单点接地。常见的做法是把屏蔽层在控制柜一侧（变送器/PLC 端）就近接地，另一端悬空。如果两端都接地，就会形成地环路，地环路里流动的电流会感应进信号线，反而引入更大的干扰。
具体建议：
| 项目 | 正确做法 | 常见错误 |
|---|---|---|
| 屏蔽层 | 控制柜侧单点接地 | 两端同时接地形成地环路 |
| 信号线 | 用屏蔽双绞线，远离动力线 | 和电机线、变频线同槽走线 |
| 线槽 | 信号与强电分独立线槽 | 混走一个线槽，干扰剧烈 |
| 接地 | 直接接入系统公共地 | 接到机壳或带电的水管上 |
三、变送器的供电与输出端

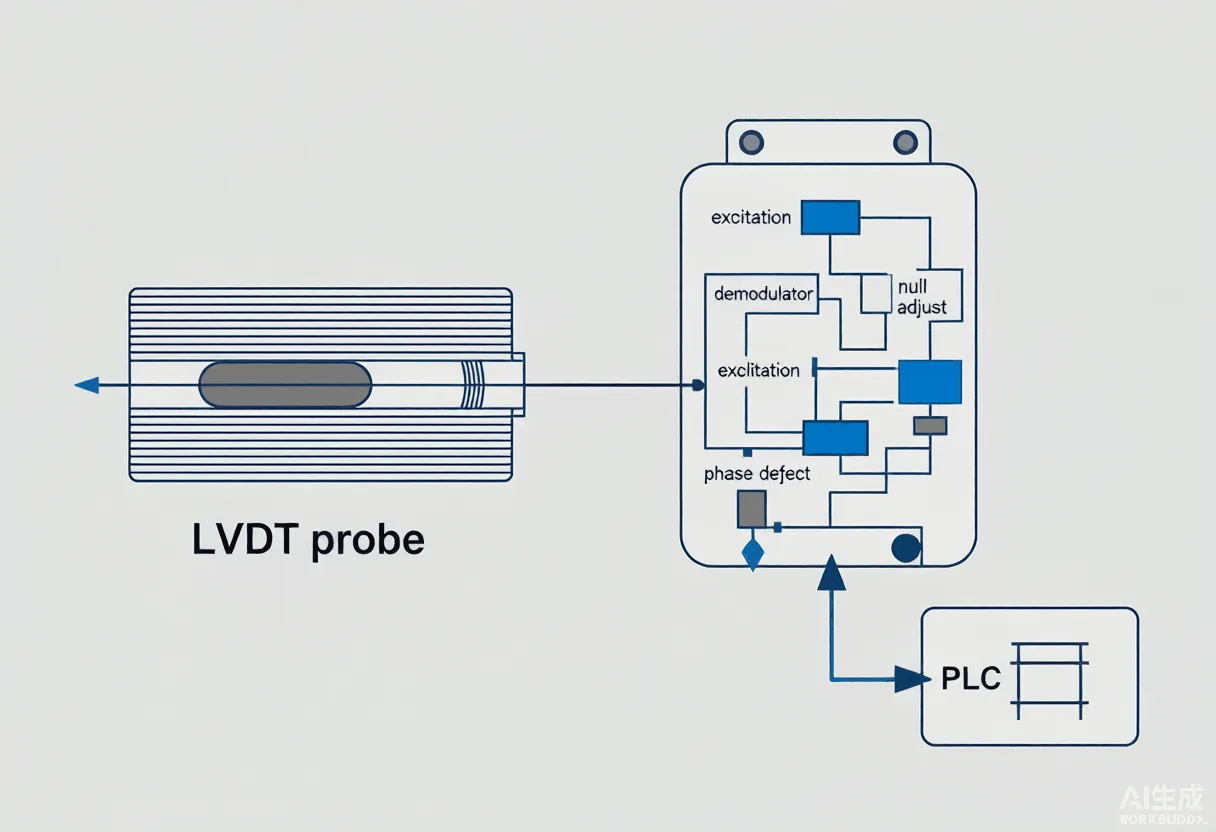

交流笔式 LVDT（如 FER8）需要外接一台变送器（例如 LDM-1000）来提供交流激励并解调出直流信号，供电一般取 24V 直流，输出可选 0-10V 或 4-20mA。直流一体式 LVDT（如 FER20、FEG20）内部已集成调理电路，9-28V 供电，可直接输出 0-10V / 4-20mA / RS485 进 PLC。
接线时注意：0-10V 电压输出传输距离短（一般 5m 内），距离稍远就要用 4-20mA 电流传输，电流信号抗干扰、无衰减，可拉长到几百米。
四、现场快速排查清单
- 读数固定跳动 → 查屏蔽是否单点接地、信号线是否与动力线分槽。
- 零位漂移 → 查铁芯是否夹紧、是否超量程、环境温度是否变化过大。
- 输出偏低 → 查变送器供电是否 24V、激励是否正常、输出量程档位。
- 接上后无输出 → 查相线接反、初级是否接对、航空插头是否锁紧。
