LVDT 电缆能拉多长：加长线要过三道坎

交流 LVDT 的线能拉多长，没有统一答案，但有一条硬道理：探头到调理器那一段越短越好。真要跑远距离，把信号先变成 4-20mA 再走，比在线材上想办法省事得多。

先纠正一句流传很广的话

「交流 LVDT 的线别超过十五米」，这话在论坛和几份外文应用笔记里都能翻到。它不是规矩，只是某一只探头、某一种线材、某个激励频率下测出来的经验值。四个变量一变，结论就废：探头输入阻抗、调理器输入电路、线材每米电容、激励频率。

所以别背数字，记机理。线一长，出问题的地方只有三处。

坎一：电缆电容，最隐蔽的那一个

每米电缆都有电容。常见屏蔽双绞线大约一百皮法一米，二十米就是两千皮法。这个数看着不大，但它不是静态值：交流激励下容抗是 1/(2πfC)，频率越高、电容越大，容抗越小，对信号的拖拽越重。

容抗一小，探头那点交流信号就被电缆分走一部分，落到调理器输入端的幅值变小，相位也跟着偏。调理器是按短线的相位做相敏解调的，相位一偏，解出来的直流就不对。

现场的样子很典型：同一只探头在台架上好好的，装到设备上、线进柜子，精度就是不如样机。换探头、换调理器都没用，因为问题在线上。这种情况最容易被误判成「这批货不行」，见交流 LVDT 为什么要配调理器。

坎二：线阻压降，只有直流型才要算

直流一体式的探头自带解调电路，吃的是 9 到 28 伏单电源，FER20 和 FEG20 都属于这一类。这类探头怕的不是电容，是线太细、路太远，供电到了探头已经掉下去一截。

算一遍就明白：一根截面积零点五平方毫米的铜线，来回两百米，回路电阻大约七欧。探头工作电流按几十毫安算，压降就是一伏上下。本来用 9 伏供电、线又长、电源本身还不稳，剩下的余量就未必够电路正常工作。

表现不是没数，而是数偏高或者不稳，尤其在大电流动作的时候。判法很简单：在探头端子上直接量一次电压，和电源出口量一次，差多少一目了然。差超过一成，先换粗线或者把供电往上调，别急着怀疑探头。

坎三：走线拾干扰，这条最靠人

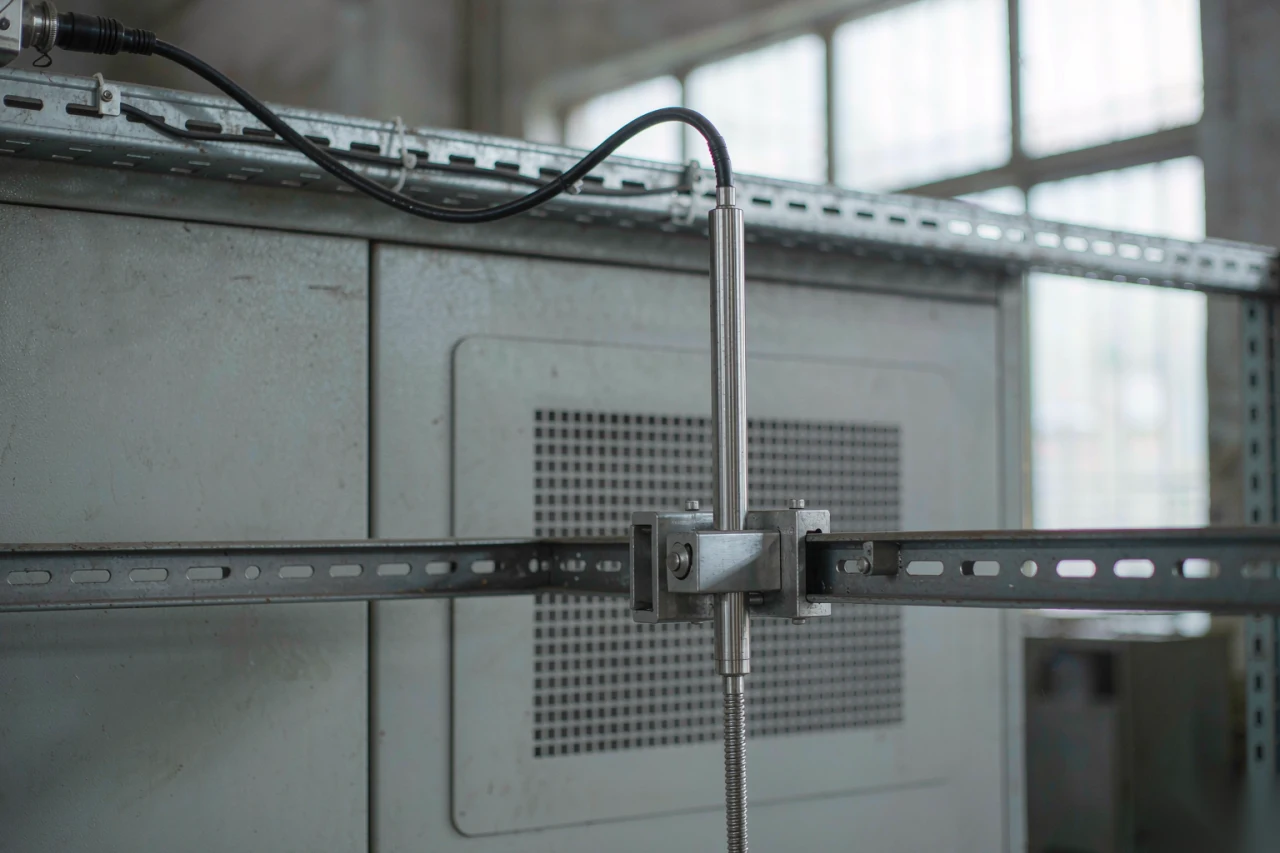

信号线和变频器输出、伺服动力线并排走，平行段越长，拾到的干扰越多。屏蔽线接了但不接地，或者两端都接地，都白接。

正确做法只有一条：屏蔽层单端接地，接在调理器或者采集端那一头，探头外壳按安装要求接设备地。两端都接会形成地环路，旁边设备一启停，读数就跳，这个坑见LVDT 读数乱跳的四步排查。

真正省事的做法：把调理器搬到探头旁边

交流探头本身只有绕组和铁芯，出来的是毫伏级交流差压，这种信号天生跑不远。与其在电缆上想办法，不如就地把它解调掉。

做法是：探头旁边装一台 LDM-1000 这类 DIN 导轨调理模块，把交流差压变成 4-20mA，再用普通双绞线走几百米。电流环对线阻不敏感，抗干扰比电压强一个档次，这是输出选 0-10V 还是 4-20mA 里讲过的同一条道理。

柜内空间够、探头离柜不远，直接用 FER8 配模块；探头要伸进窄工位、电子仓必须留在柜外，那就用 FEG20 分体式，它天生就是为这件事设计的，只是探头和电子仓要按序列号配对，不能自己换着插。

线要接长，接头怎么处理

四线、五线、六线不能混着接。六线制把初级和两组次级分开引出，四线制已经在内部并好了一部分，接线端子的定义完全不同。按原线号一对一延长，对应信号的两根做成双绞，各芯尽量等长。

屏蔽层要全程连续，中间不能断成两截，更不能拿屏蔽层当信号线用——有人图省事这么干过，结果是干扰和信号一起进来，还查不出原因。

接头放在接线盒里，别留在拖链或者振动的部位。拖链里每天弯折几千次，压接点松掉只是时间问题。

加长之后必须重做三件事

线长变了，整条测量链的电气参数就变了。装完别直接开工，按顺序做三步：重调零位；全行程走一遍，看两端输出是否还对称、有没有在一头提前饱和；拿标准块在三个点上复核。少做一步，后面就是反复返工，见标称精度换算成微米那篇里的算法。

依据

容抗按 1/(2πfC) 计算，电缆电容取常见屏蔽双绞线每米一百皮法量级的典型值，属于估算，实际以线材规格书为准。回路电阻按铜线电阻率折算，也只用于说明量级。

本文用到的本站数字：FER8 为交流笔式，本体不含电路，须外配解调器；FER20 与 FEG20 为直流 9–28V 单电源，电路封在不锈钢管内；LDM-1000 为 DIN 导轨调理模块，提供 4-20mA 与电压输出。

明确没写进样本的：本站没有给出各型号的最大允许电缆长度、每米电容上限、最长传输距离的推荐值。这类数只有把探头、调理器、线材、激励频率四样凑齐才能定，选型时把距离和环境写清楚，由厂家核实后给结论。
