加速度冲击台(也叫冲击试验机)是拿来做破坏性试验的:把产品放到台面上,让台面从设定高度跌下来,或者压缩弹簧产生冲击脉冲,模拟产品在运输、使用当中可能受到的冲击,再用数据看结构扛不扛得住。这里关键的,不是台面摔得多狠,而是跌落后的加速度值到底是不是设计要的那个值。而加速度值怎么来?就靠台面高度、弹簧压缩量这两个位移量。所以冲击试验机位移传感器装配的那条测量链,绝不只是"装个传感器"那么简单,它是整个试验数据准不准的地基。
冲击台为什么要测位移
冲击台的结构不复杂:液压缸/气缸、工作台面、波形发生器、导向杆、减震阻尼系统、电脑控制系统。它通过调整台面的跌落高度(碰撞试验),或者改压缩弹簧的压缩量(冲击试验),来改变冲击脉冲的加速度值。
问题就在于:你设定的跌落高度,跟台面实际落到的高度,能不能对得上?弹簧压了多少,是不是等于你想要的压缩量?这些全是位移量。位移传感器检测的数据准不准,直接决定了这次冲击试验的加速度值靠不靠谱。测不准,整组试验数据都得作废重来。
冲击台工况,对传感器要求高在哪
冲击台跟一般设备不一样,它是个天天"砸"自己的设备。台面反复跌落、弹簧反复压缩,传感器跟着承受频繁的冲击和振动。所以这里的位移传感器,不能只看精度,更要看抗冲击、耐振动、重复性稳。测同样的高度,这次跟上次差多少,才是真正要命的。
| 工况 | 对传感器的要求 | 说明 |
|---|---|---|
| 频繁冲击 | 抗冲击、耐振动 | 台面反复跌落 |
| 短行程 | 量程匹配、留余量 | 台面高度/弹簧压缩量不大 |
| 重复性 | 重复性好 | 同高度读数要一致 |
| 高精度 | 分辨率够 | 加速度值靠位移换算 |
为什么这种工位适合 LVDT

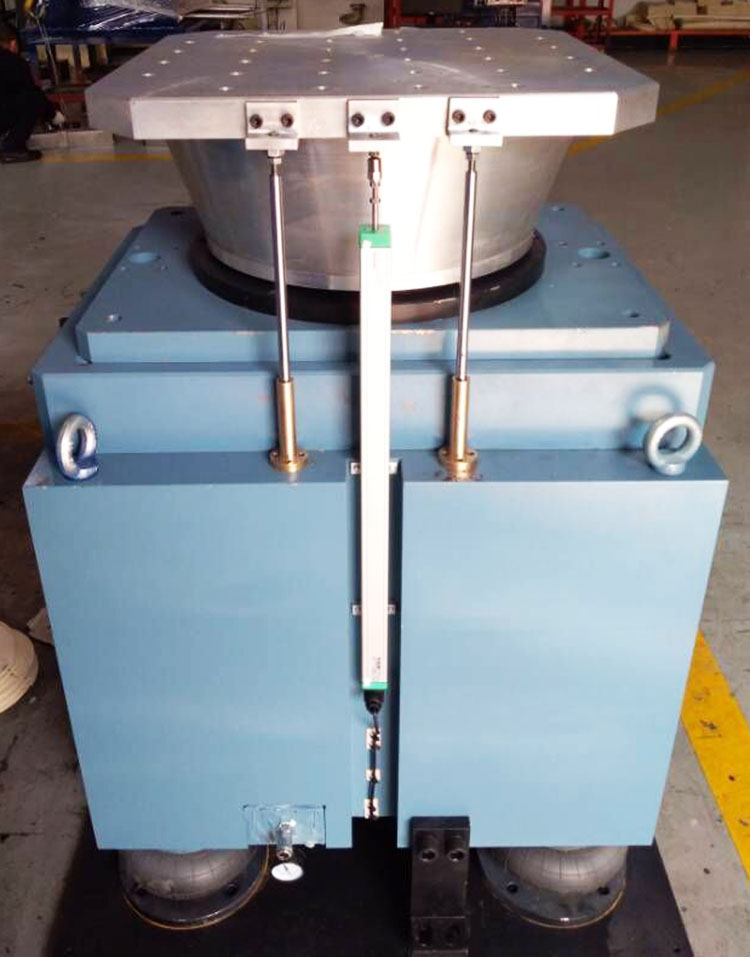

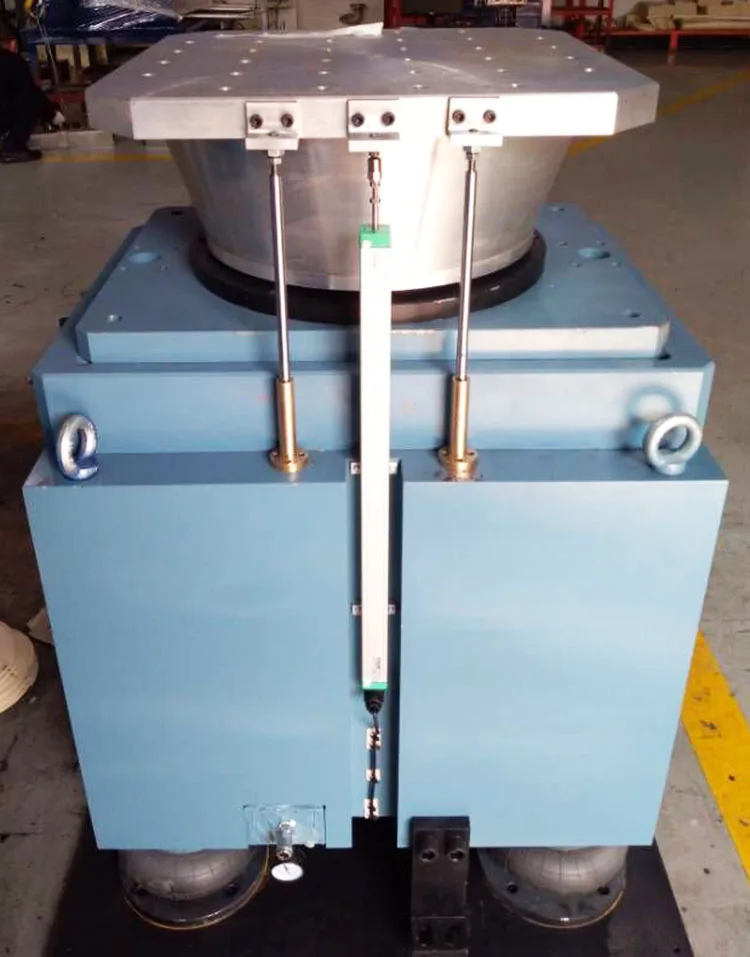

台面跌落高度检测、弹簧压缩量测量,大多属于短行程测量,而且冲击台的负载永远是"一冲一停"的高频模式。这种场合,LVDT位移传感器 有个天然优势:它靠电感应工作,铁芯跟线圈不接触,没有机械触点,而机械触点恰恰是在冲击振动下最容易松动、磨损、读数漂移的地方。LVDT 无磨损,重复性好在冲击下的读数更稳。加上它分辨率高,拿来算加速度值也够精细。
很多人有个误区,以为冲击台上传感器越大越结实。其实短行程工位,传感器小巧反而好装,FER8 笔式 LVDT 这种 Φ8mm 的小身板,装进冲击台的导向机构里正合适;要是得频繁拆装、要读取更稳,FER20 直流一体 9-28V 直连采集仪,少一层外置调理器,也好维护。
当然,如果台面行程本身很大,那磁致伸缩这种适合长行程、非接触的传感器也常见。关键还是行程多大、冲击多频、要求多稳。
装的时候,这几处别马虎
- 传感器测头(铁芯)跟台面运动方向一致,别斜着装。
- 固定牢靠,冲击台振动大,别让传感器松了。
- 量程留足余量,别让铁芯在冲击时出敏感区。
- 通电源标定零点和量程,跟实际高度对一遍。
加速度冲击台的位移测量,核心是在冲击振动下读数还得稳。行程不大、要求重复性好,LVDT 是省心的选择。要是你拿不准台面行程和冲击频率,把这些发过来,我们帮你挑一款扛得住砸的。
本文用到的本站数字:加速度冲击台通过台面跌落高度/弹簧压缩量改变加速度值;LVDT 电感应、非接触无磨损、分辨率高,适合短行程冲击工况;FER8 Φ8mm 笔式、FER20 9-28V 直流一体、直连采集仪。
明确没写进样本的行业规格:文中"短行程、抗冲击、重复性好"是 LVDT 相对接触式传感器的通用优势描述;具体到本站某款 LVDT 的抗冲击能力、量程、精度以对应样本为准,选型前先确认冲击台行程。
